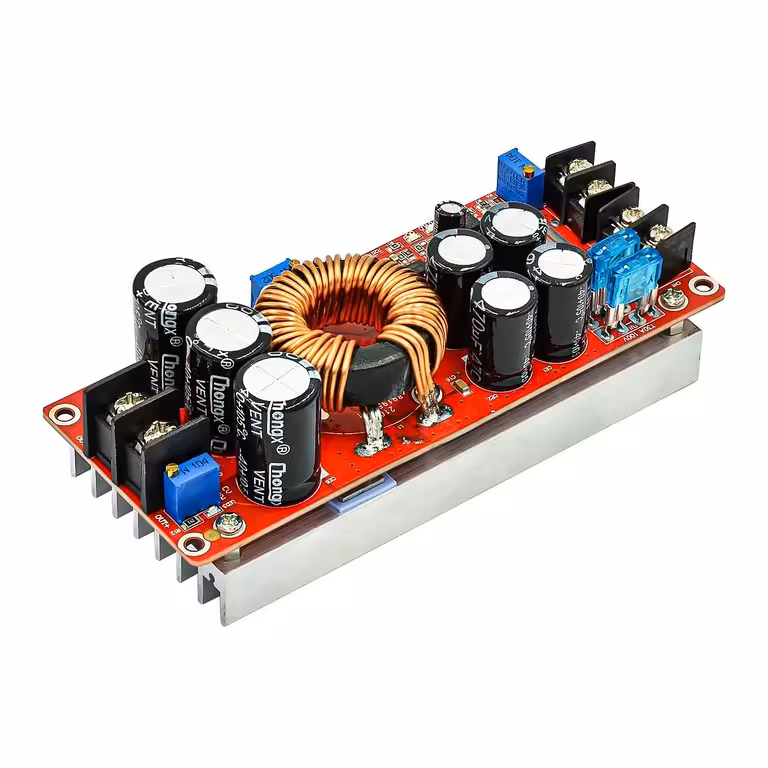

DC-DC Step-Up menič 1200W – Efektívne zvýšenie napätia bez kompromisov
Máte k dispozícii 12V alebo 24V zdroj a potrebujete napájať zariadenia vyžadujúce 48V, 60V alebo viac? Bez kvalitného DC-DC step-up meniča zbytočne prichádzate o energiu vo forme tepla alebo brzdíte celý svoj projekt. Tento modul s výkonom 1200W a prúdom 20A prináša presne to, čo potrebujete — stabilnú konverziu, vysokú účinnosť až 95 % a plynule nastaviteľné výstupné napätie v rozsahu 12V až 80V bez nutnosti ďalšieho hardvéru.
Poznámka: Maximálny výkon 1200W je dosiahnutý pri 60V × 20A na výstupe. Pri nižších napätiach sa dostupný výkon vypočíta ako: výstupné napätie × prúd (napr. 24V × 20A = 480W). Pre trvalú prevádzku pri záťaži nad 600W odporúčame zabezpečiť aktívne chladenie.
Prečo si vybrať práve tento model? (Kľúčové výhody):
- Účinnosť až 95 % — zo 100W spotrebovanej energie sa 95W dostane k záťaži; menej odpadového tepla a dlhšia výdrž batérií či solárnych systémov.
- Nastaviteľné výstupné napätie 12V–80V — jeden modul pokryje desiatky rôznych aplikácií bez nutnosti výmeny či dokupovania adaptérov.
- Maximálny prúd 20A na vstupe aj výstupe — bez problémov napája motory, nabíjačky akumulátorov či meniče.
- Automatické obmedzenie prúdu (0.5A až 20A) — chráňte svoju batériu alebo záťaž bez potreby externých relé či prídavných obvodov.
- Ochrana proti spätnému prúdu — nie je potrebná externá dióda, čo zjednodušuje a zlacňuje zapojenie.
- Spínacia frekvencia 150 kHz — nízke zvlnenie na výstupe a stabilné napätie aj pri náhlych zmenách záťaže.
- Prevádzková teplota –40 °C až +85 °C — spoľahlivá prevádzka v zime v aute aj v lete na streche pri solárnych paneloch.
Detaily a výkon
Topológia boost meniča so spínacou frekvenciou 150 kHz udržuje výstupné napätie stabilné bez ohľadu na kolísanie záťaže alebo napájacieho zdroja. Pokojový odber len 15 mA pri 12V znamená, že modul nevybíja vašu batériu, keď je v pohotovostnom režime. Integrované ochrany — 20A poistka na vstupe, automatické prúdové obmedzenie a ochrana proti spätnému prúdu — chránia modul aj pripojené zariadenia. Upozornenie: modul neobsahuje ochranu proti prepólovaniu — ak hrozí riziko nesprávneho zapojenia, pridajte na vstup Schottkyho diódu.
| Parameter | Hodnota / Detail |
|---|---|
| Vstupné napätie | 8V – 60V DC |
| Výstupné napätie | 12V – 80V DC (plynule nastaviteľné) |
| Maximálny vstupný prúd | 20A |
| Maximálny výstupný prúd | 20A |
| Rozsah konštantného prúdu | 0.5A – 20A |
| Maximálny výstupný výkon | 1200W (pri 60V × 20A) |
| Účinnosť konverzie | až 95 % |
| Spínacia frekvencia | 150 kHz |
| Pokojový odber | 15 mA (pri 12V vstupe) |
| Nadprúdová ochrana | Áno – automatické obmedzenie, nastaviteľné od 0.5A |
| Ochrana proti skratu | Áno – 20A poistka na vstupe |
| Ochrana proti spätnému prúdu | Áno – nie je potrebná externá dióda |
| Ochrana proti prepólovaniu | Nie – odporúča sa externá dióda |
| Prevádzková teplota | –40 °C až +85 °C |
| Rozmery modulu | 116 × 52 × 15 mm |
| Hmotnosť | 300 g |

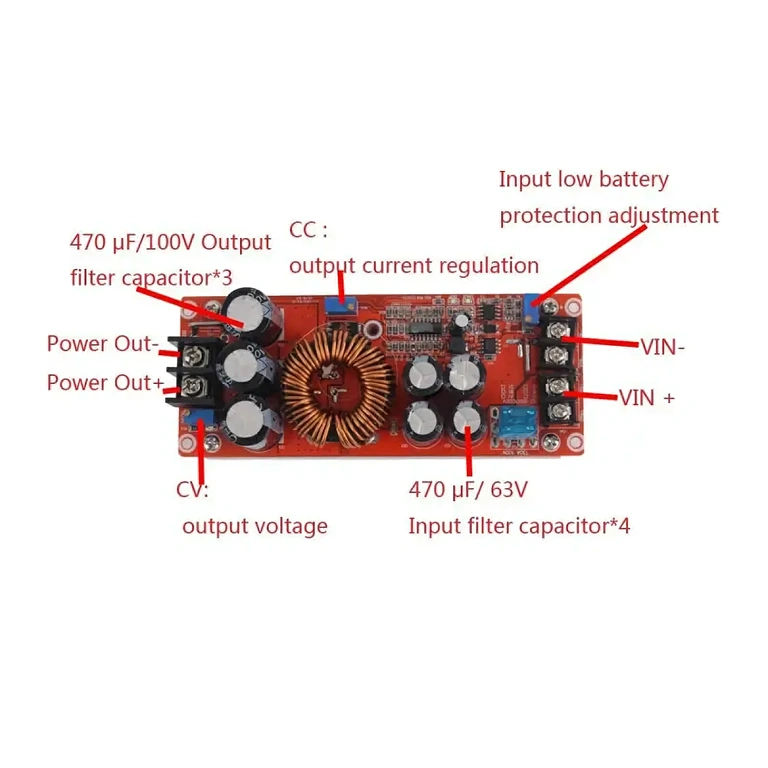

Návod na nastavenie a použitie
- Pripojte napájací zdroj ku vstupným svorkám (Vin+ a Vin–), pričom dbajte na správnu polaritu. Vstupné napätie musí byť v rozsahu 8V až 60V DC.
- Pred pripojením záťaže nastavte požadované výstupné napätie otáčaním napäťového potenciometra a meraním pomocou multimetra na svorkách Vout+ a Vout–.
- Nastavte prúdový limit pomocou príslušného potenciometra, začnite od minimálnej hodnoty (0.5A) a postupne zvyšujte na požadovanú hodnotu, maximálne do 20A.
- Pripojte záťaž až po správnom nastavení výstupného napätia, aby ste predišli prepätiu napájaných zariadení.

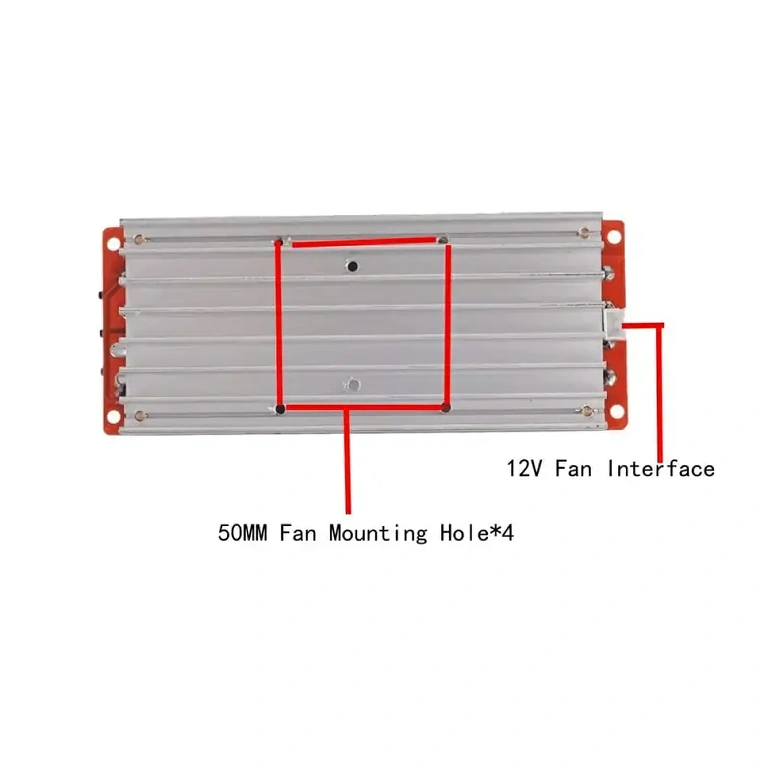

- Monitorujte teplotu pri vysokom zaťažení. Pri trvalom výkone nad 600W pridajte aktívny ventilátor pre bezpečnú dlhodobú prevádzku.
- Pravidelne kontrolujte 20A poistku na vstupe a v prípade skratu ju vymeňte.
Obsah balenia
- 1 × DC-DC Step-Up Boost menič 1200W 20A
- 1 × 20A poistka (osadená na vstupe)
Často kladené otázky
Môžem použiť tento menič na nabíjanie 48V batérie zo 12V solárneho panela?
Áno. Nastavte výstupné napätie na potrebnú hodnotu nabíjania (napr. 54.6V pre 48V Li-Ion batériu) a obmedzte prúd podľa kapacity batérie. Uistite sa, že solárny panel dodáva dostatočný prúd pri vstupnom napätí, aby pokryl požadovaný výkon.
Je potrebné prídavné chladenie pre prevádzku pri maximálnom výkone?
Áno. Pri trvalom výkone nad 600–700W pridajte aktívny ventilátor. Integrovaný chladič pri vysokom zaťažení a vyšších okolitých teplotách nestačí — aktívne chladenie výrazne predlžuje životnosť modulu.
Môžem zapojiť viac modulov paralelne pre vyšší výkon?
Bez špeciálnych úprav sa to neodporúča. Minimálne rozdiely v napätí medzi modulmi spôsobujú nerovnováhu prúdov. Pre vyššie výkony zvoľte jeden výkonnejší modul alebo použite riadiacu jednotku určenú na paralelnú prevádzku.
Čo sa stane, ak je vstupné napätie rovnaké ako požadované výstupné napätie?
Modul nebude fungovať správne. Ide o čisto zvyšujúci (step-up) menič — výstupné napätie musí byť vždy vyššie ako vstupné. Pre rovnaké alebo nižšie napätie potrebujete buck alebo buck-boost menič.
Čo sa stane, ak pripojím svorky s obrátenou polaritou?
Modul nemá internú ochranu proti prepólovaniu a môže sa trvalo poškodiť. Ak existuje riziko nesprávneho zapojenia, pridajte na vstup Schottkyho diódu alebo ochranný MOSFET.
