Riadiaca jednotka s displejom S866 – Kompletné ovládanie elektrického bicykla bez starostí
Odišla vám stará riadiaca jednotka alebo chcete upgradovať celý elektronický systém? Sada riadiacej jednotky s displejom S866 vyrieši váš problém jedným nákupom. Funguje s bezuhlíkovými (brushless) motormi s napätím 24V a 36V a výkonom 250W a 350W — teda prakticky s každým štandardným elektrickým bicyklom na trhu.
Poznámka: Sada je určená výhradne pre motory bez kefiek (brushless). Pred kúpou si overte napätie a výkon vášho motora.
Prečo si vybrať túto sadu? (Kľúčové výhody):
- Kompatibilita 24V / 36V — pokrýva najbežnejšie napätia batérií bez toho, aby ste museli kupovať samostatné sady pre každú konfiguráciu
- Automatická detekcia 120° / 60° — riadiaca jednotka si sama rozpozná typ Hallových snímačov motora bez nutnosti manuálneho nastavovania
- 20 programovateľných parametrov (P01–P20) — priamo cez displej si nastavíte PAS, rýchlostný limit, veľkosť kolesa, maximálny prúd a ďalšie hodnoty
- Menovitý prúd 20A — stabilita pri maximálnom výkone s automatickou ochranou proti preťaženiu pre 250W a 350W motory
- Ochrana proti hlbokému vybitiu — automatické vypnutie pri 19V / 29V v závislosti od napätia batérie, čo chráni váš akumulátor pred poškodením
- Inštalácia bez úprav kabeláže — štandardizované konektory a kompletná kabeláž v balení, montáž za necelú hodinu
Detaily a výkon
Riadiaca jednotka pracuje výhradne s bezuhlíkovými (brushless) motormi a zaručuje tichý chod bez zbytočných vibrácií. Vďaka prúdu 20A je vhodná aj pre 500W motory, pokiaľ napätie zostáva v povolených limitoch.

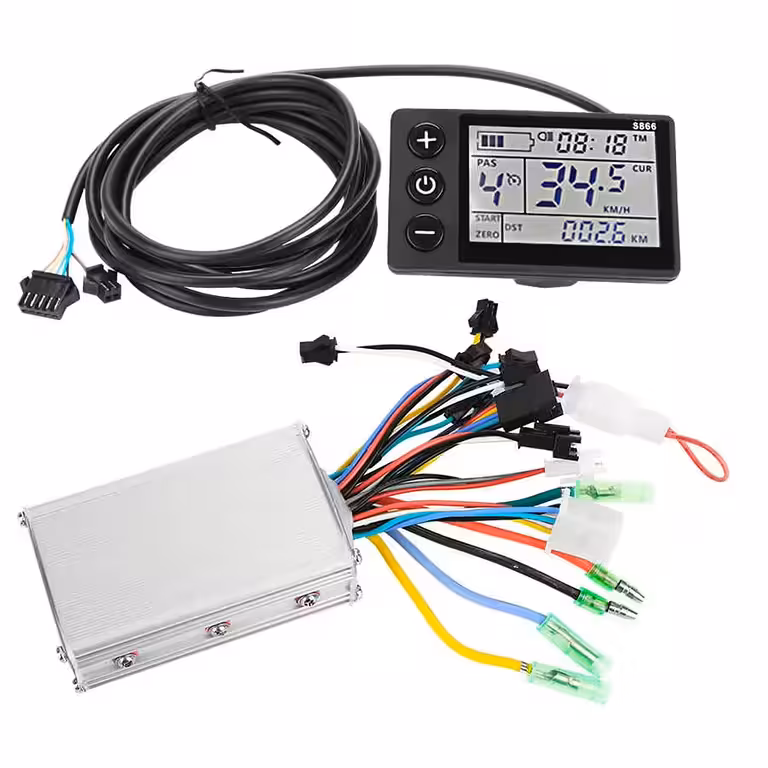

Displej S866 v reálnom čase zobrazuje aktuálnu rýchlosť, stav batérie, prejdenú vzdialenosť a aktívny režim PAS. Do ponuky nastavení vstúpite podržaním tlačidla na 3 sekundy, upravíte, čo potrebujete, a vyjdete von – bez dlhých manuálov a skrytých nastavení. Funkcia automatického tempomatu (P17) udržuje stálu rýchlosť bez toho, aby ste museli držať plyn – užitočné na dlhých a rovných trasách.
| Parameter | Hodnota / Detail |
|---|---|
| Prevádzkové napätie | 24V / 36V |
| Menovitý výkon | 250W (24V) / 350W (36V) |
| Menovitý prúd | 20A |
| Minimálne napätie batérie | 19V (24V) / 29V (36V) |
| Kompatibilný typ motora | Brushless (bezuhlíkový) |
| Detekcia motora | Automatická 120° / 60° |
| Dodávaný displej | S866 LCD |
| Počet programovateľných parametrov | 20 (P01 – P20) |
| Asistencia šliapania (PAS) | Áno – nastaviteľné úrovne (P05) |
| Funkcia automatického tempomatu | Áno (P17) |
| Jednotky rýchlosti | km/h alebo mph (P02) |
| Obmedzenie rýchlosti | Áno (P08) |
Pokyny na programovanie a používanie
- Zapnite displej S866 a vstúpte do ponuky podržaním tlačidla MODE po dobu 3 sekúnd.
- Medzi parametrami sa prepínate tlačidlami + a –; výber potvrdíte tlačidlom MODE.
- P01 – nastavenie podsvietenia displeja podľa svetelných podmienok.
- P02 – výber jednotky vzdialenosti: km/h alebo mph.
- P03 – nastavenie napätia batérie (24V / 36V) pre správnu ochranu proti vybitiu.
- P05 – určenie počtu úrovní asistencie šliapania (PAS).
- P06 / P07 – zadanie priemeru kolesa a počtu magnetov pre presný výpočet rýchlosti.
- P08 – nastavenie maximálneho rýchlostného limitu.
- P14 – úprava maximálneho prúdu podľa výkonu motora.
- P16 – vynulovanie počítadla celkovej vzdialenosti (ODO) v prípade potreby.
- P17 – zapnutie alebo vypnutie funkcie automatického tempomatu.
- Z ponuky odídete podržaním tlačidla MODE alebo chvíľou nečinnosti, kedy sa menu automaticky zatvorí.
Obsah balenia

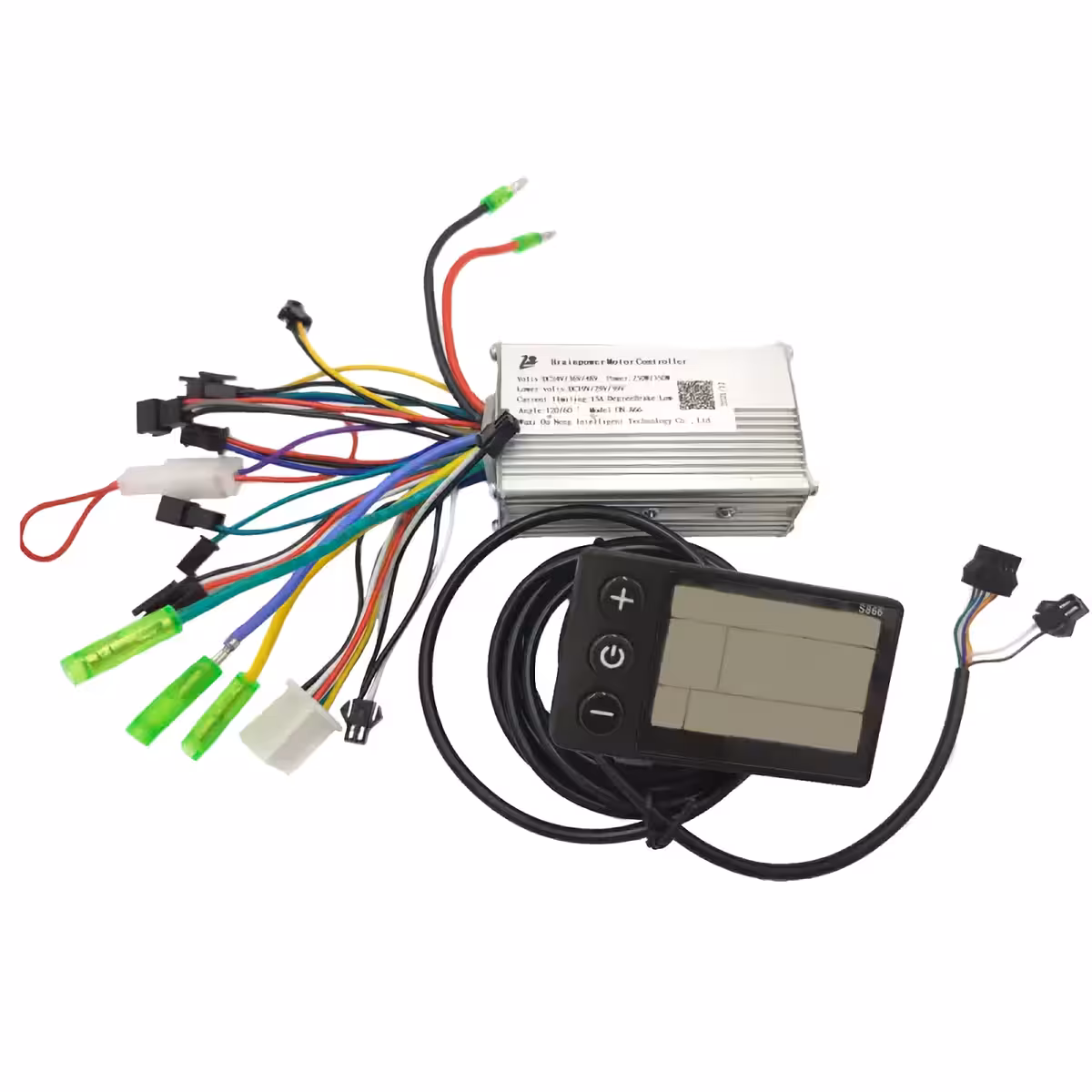

- 1x Bezuhlíková riadiaca jednotka 24V / 36V – 250W / 350W / 20A
- 1x LCD displej S866
- Súprava prepojovacej kabeláže
Často kladené otázky
Je sada kompatibilná s každým elektrickým bicyklom?
S každým bicyklom vybaveným bezuhlíkovým (brushless) motorom s napätím 24V alebo 36V a výkonom 250W–350W. Nevyhovuje motorom s kefkami (brushed). Zvládne utiahnuť aj 500W motory, pokiaľ napätie neprekročí povolené medze.
Môžem túto sadu použiť s 500W motorom?
Áno, pri bežnom používaní áno. Riadiaca jednotka dodáva 20A, vďaka čomu si rozumie aj s 500W motormi. Najlepší a garantovaný výkon však dosiahnete v uvádzanom rozsahu 250W–350W.
Funguje displej S866 s akoukoľvek riadiacou jednotkou?
Je prispôsobený predovšetkým pre jednotku v tejto sade. Spolupráca s inými riadiacimi jednotkami závisí od komunikačného protokolu, ktorý sa dá nastaviť cez parameter P20.
Musím poznať uhol Hallových senzorov svojho motora?
Nie. Riadiaca jednotka automaticky rozpozná, či má motor snímače otočené na 120° alebo 60°. Ak motor po montáži nebeží správne, skontrolujte najskôr fázové zapojenie a káble snímačov.
Je inštalácia zložitá?
Pre človeka, ktorý už niečo robil okolo e-bikeov, určite nie. Konektory sú štandardizované a kabeláž je súčasťou balenia. Ak s tým však nemáte žiadne skúsenosti, pri prvotnej montáži radšej využite služby odborného servisu.
