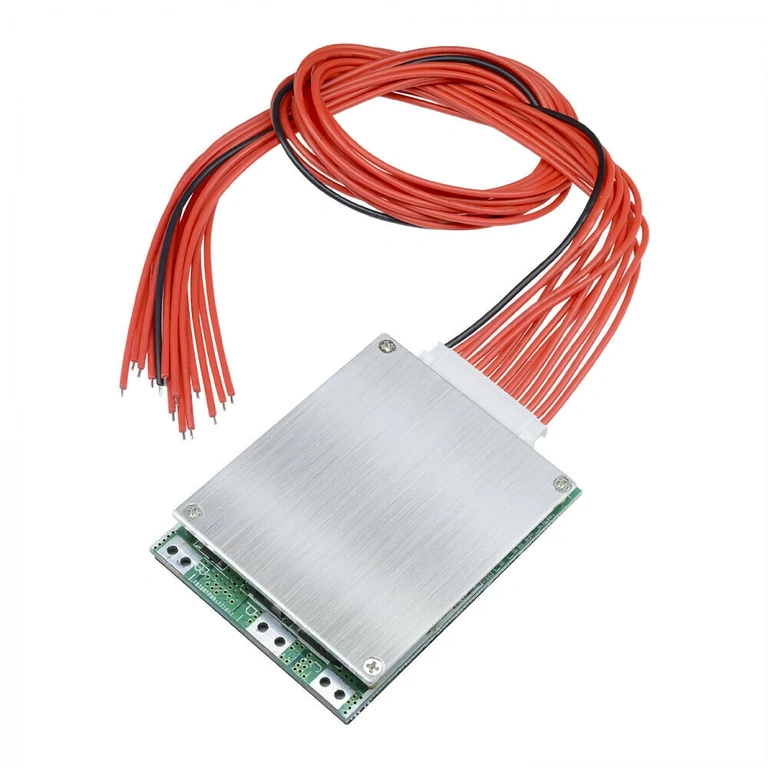

BMS 13S 48V 35A s aktívnym balancovaním – kompletná ochrana pre váš Li-Ion akumulátor
Staviate si vlastný 48V akumulátor a nechcete riskovať prebitie článkov, skrat alebo hlboké vybitie? Kvalitný 13S BMS modul nielen chráni, ale aktívne predlžuje životnosť celej batérie. V reálnom čase balancuje jednotlivé články, zvláda špičkové prúdové zaťaženie až 100 A pri štarte a vďaka kompaktným rozmerom ho ľahko umiestnite aj do stiesnených priestorov.
Upozornenie: Modul je určený výhradne pre Li-Ion batérie v konfigurácii 13S. Nepoužívajte ho s poškodenými článkami, článkami s vysokým vnútorným odporom ani v iných sériových konfiguráciách.
Prečo si vybrať práve tento model? (Kľúčové výhody):

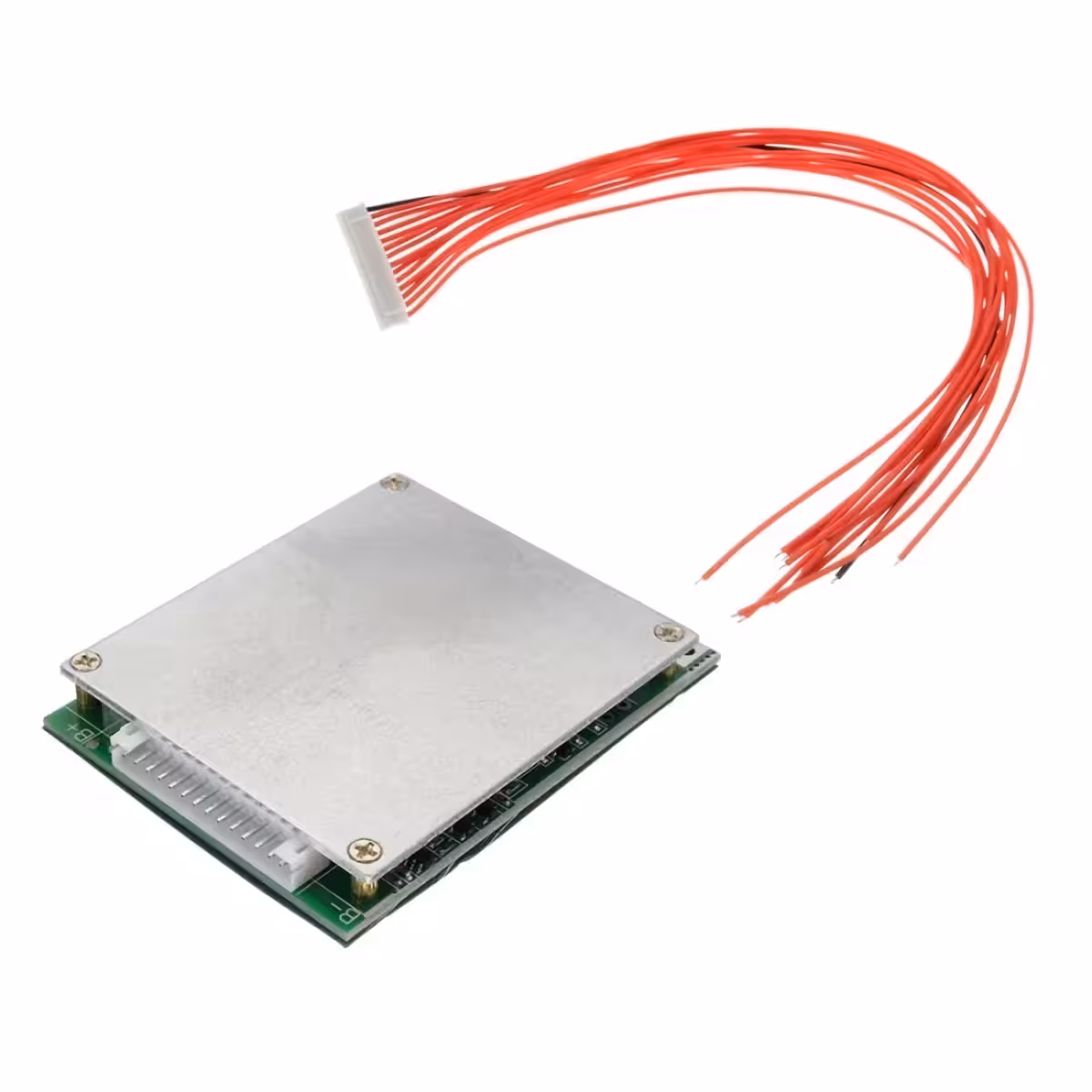

- Aktívne balancovanie 60 mA na článok — automaticky sa aktivuje, ak rozdiel napätia medzi článkami prekročí 0,1 V, čím predchádza degradácii batérie
- Okamžitý prúd 100 A — bez problémov zvládne výkonové špičky pri rozbehu 1000 W motora bez zbytočného vypínania ochrany

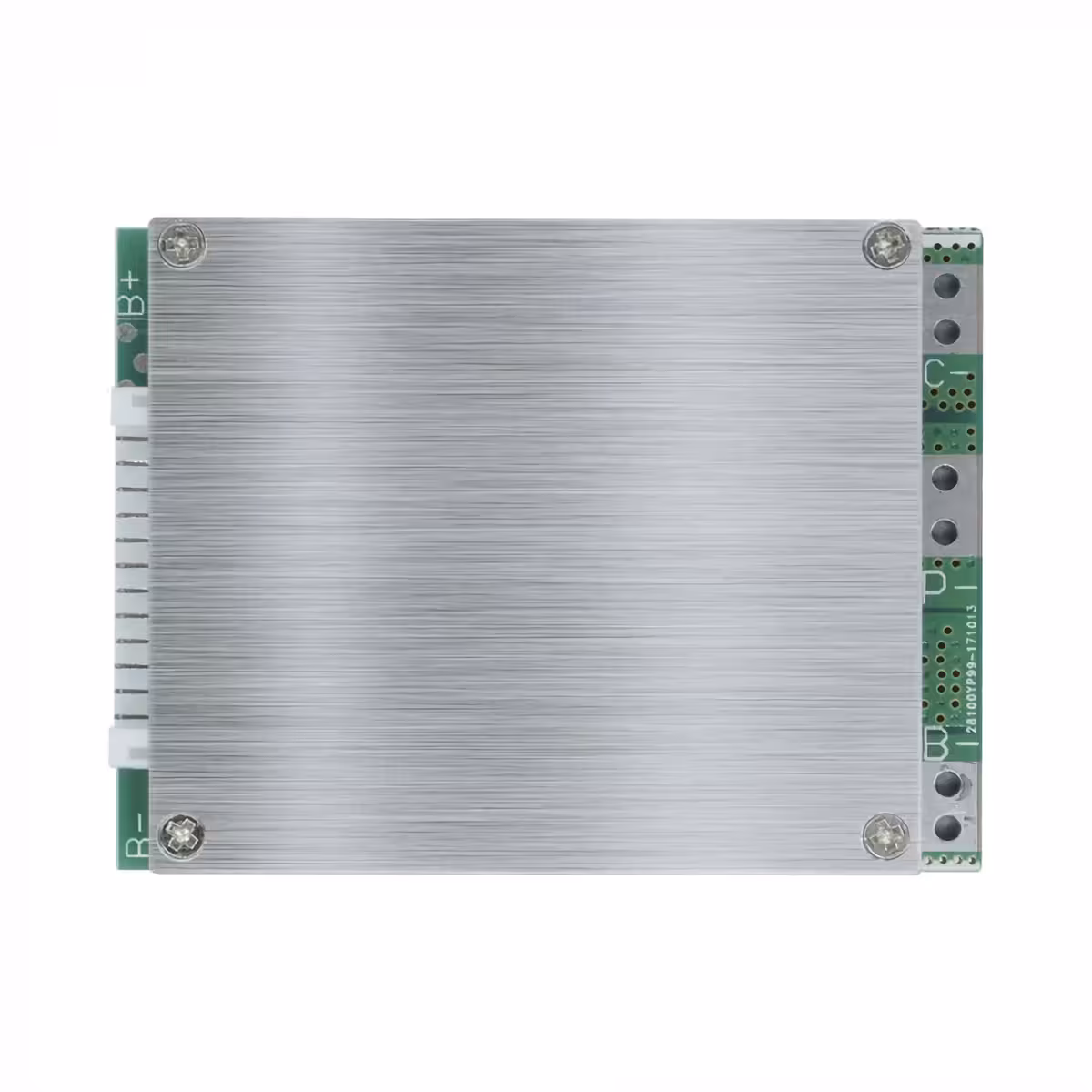

- Nadprúdová ochrana 120 A — v prípade skratu alebo preťaženia odpojí záťaž v priebehu milisekúnd, čím chráni systém pred trvalým poškodením
- Trvalý vybíjací prúd 35 A — dostatočný výkon pre bežnú prevádzku motorov s výkonom 500 W až 1500 W pri 48 V
- Kompaktné rozmery 69 x 51 x 8 mm — zmestí sa takmer do každého DIY puzdra na batériu alebo rámu elektrokolobežky
- Oddelené porty C- a P- — nezávislé nabíjanie a vybíjanie bez vzájomného rušenia

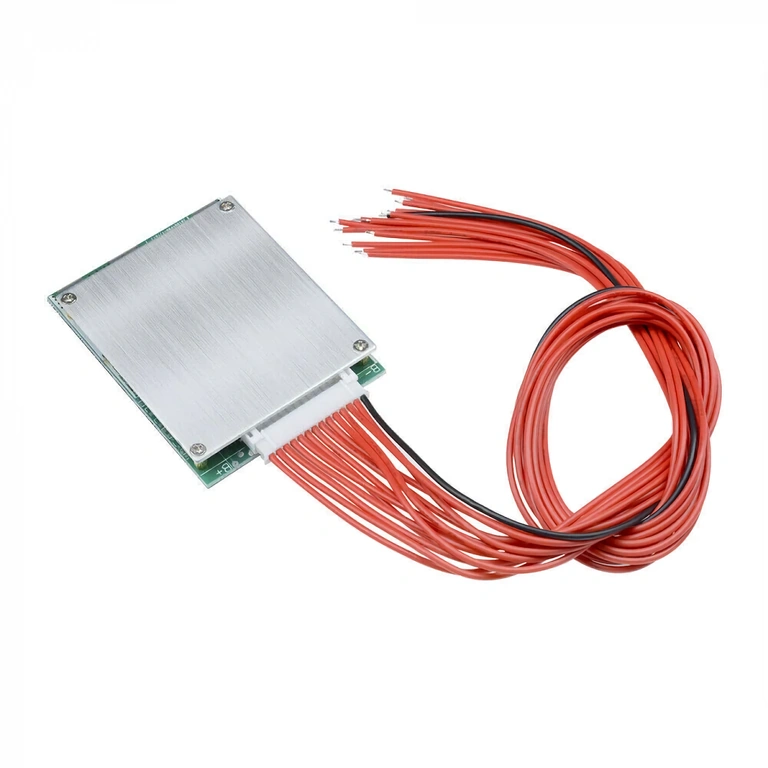

- Vrátane 300 mm kábla — praktická dĺžka pre priamu inštaláciu bez nutnosti ďalšieho predlžovania
Detaily a výkon
Modul podporuje nabíjacie napätie 54,6 V DC (13 článkov × 4,2 V). S trvalým vybíjacím prúdom 35 A a špičkovým zaťažením až 100 A je ideálnou voľbou pre elektrické motory pri prudkej akcelerácii. Nabíjací prúd je obmedzený na 8 A, čo je plne kompatibilné so štandardnými nabíjačkami pre 48 V Li-Ion akumulátory.
Ochrana proti podpätiu zasahuje pri 2,8 V na článok, čím zastaví vybíjanie skôr, než dôjde k nevratnému poškodeniu chémie článku. Maximálne povolené napätie na článok je 4,28 V s toleranciou ±0,05 V, čo zaisťuje bezpečné nabíjanie aj pri menej presných nabíjačkách.
| Parameter | Hodnota / Detail |
|---|---|
| Konfigurácia článkov | 13S (Li-Ion 18650) |
| Nominálne napätie batérie | 48 V |
| Vstupné napätie (nabíjanie) | 54,6 V DC (13 × 4,2 V) |
| Trvalý nabíjací prúd | 8 A |
| Trvalý vybíjací prúd | 35 A |
| Špičkový vybíjací prúd | 100 A |
| Maximálne napätie na článok | 4,28 ± 0,05 V |
| Minimálne vybíjacie napätie na článok | 3 ± 0,1 V |
| Ochrana proti podpätiu (vypnutie) | 2,8 ± 0,08 V |
| Balancovací prúd | 60 ± 5 mA |
| Prah balancovania (napäťový rozdiel) | > 0,1 V medzi článkami |
| Ochrana proti skratu | Áno (automatické odpojenie) |
| Nadprúdová ochrana (vypnutie) | 120 ± 5 A |

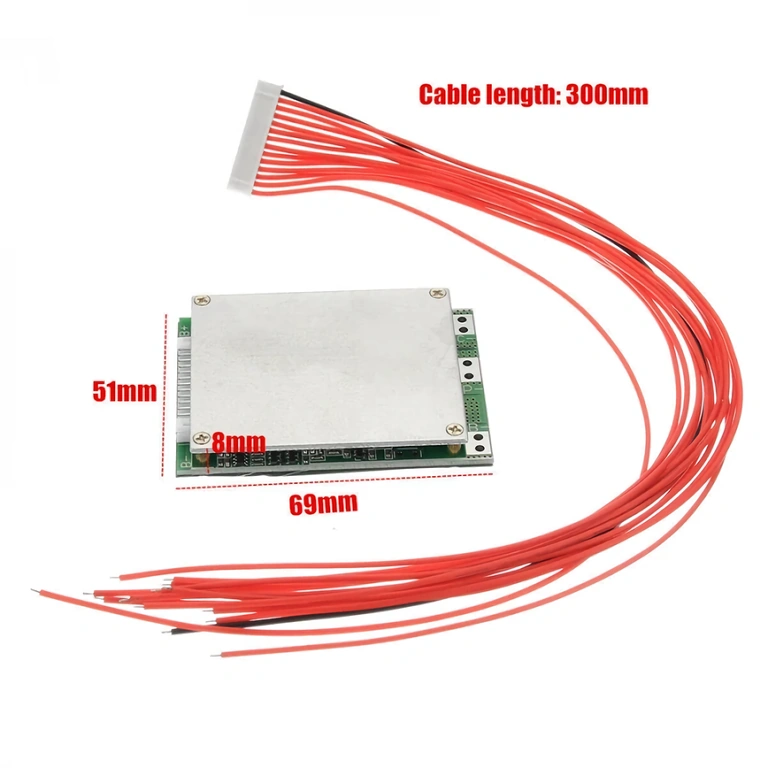

| Rozmery modulu | 69 × 51 × 8 mm |
| Dĺžka priloženého kábla | 300 mm |
| Typ kompatibilných batérií | Li-Ion 18650 |

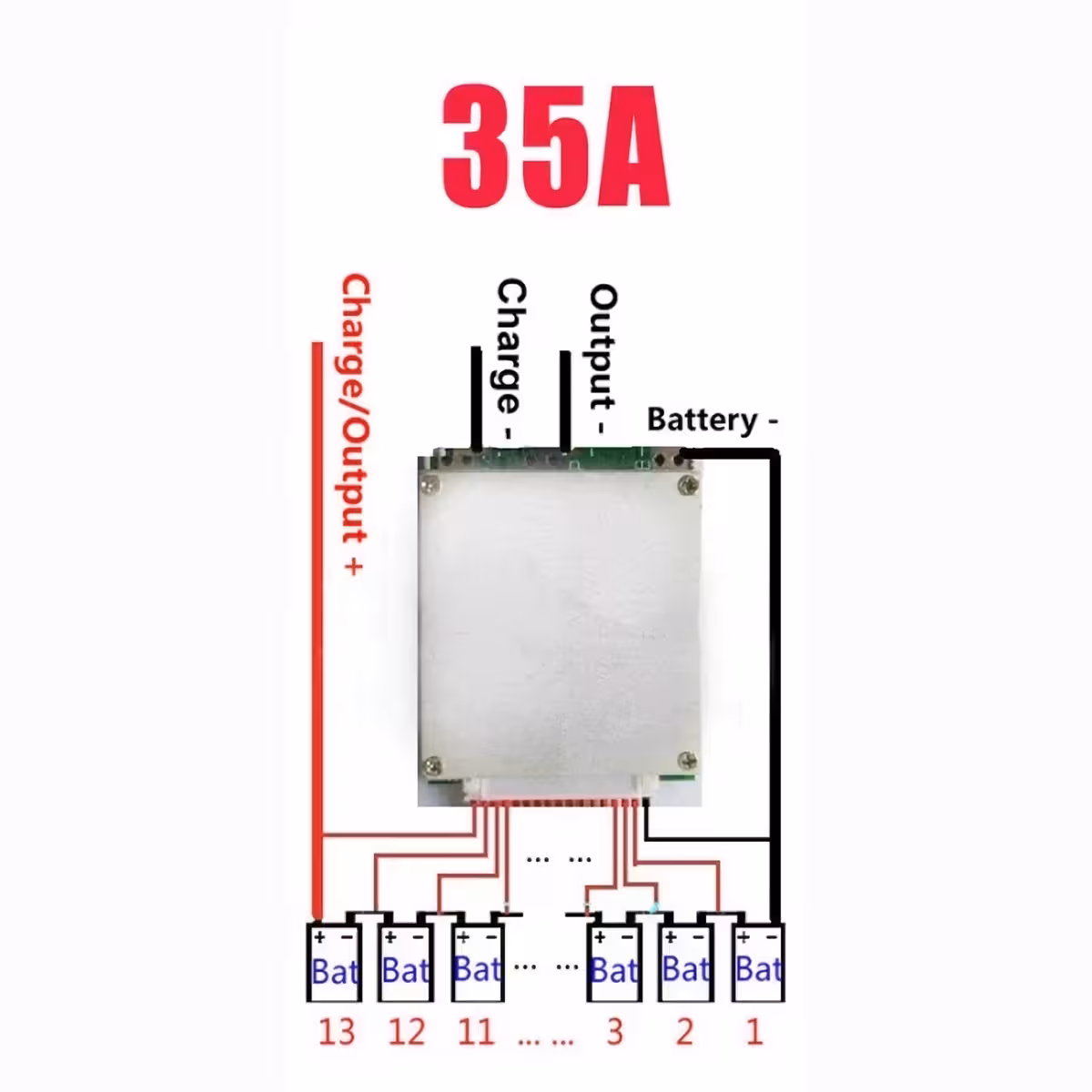

Návod na zapojenie a použitie
- Skontrolujte konfiguráciu batérie — modul funguje výhradne s 13 článkami v sérii (13S). Iná konfigurácia môže modul nenávratne poškodiť.
- Pripojte balancovacie vodiče (B-) k zápornému pólu batérie a následne jednotlivé vodiče k článkom v poradí od prvého po trinásty.
- Pripojte P- (Pack Minus) k zápornému terminálu záťaže alebo výstupného systému.
- Pripojte C- (Charge Minus) k zápornému terminálu 54,6 V nabíjačky.
- Pri prvom nabíjaní skontrolujte multimetrom, či je napätie každého článku v rozmedzí 2,8 V až 4,28 V.
- Automatické balancovanie prebieha počas nabíjania bez nutnosti manuálneho zásahu.
- Ak sa aktivuje ochrana proti nadprúdu alebo skratu, odstráňte príčinu a následne znova pripojte zdroj, čím sa modul resetuje.

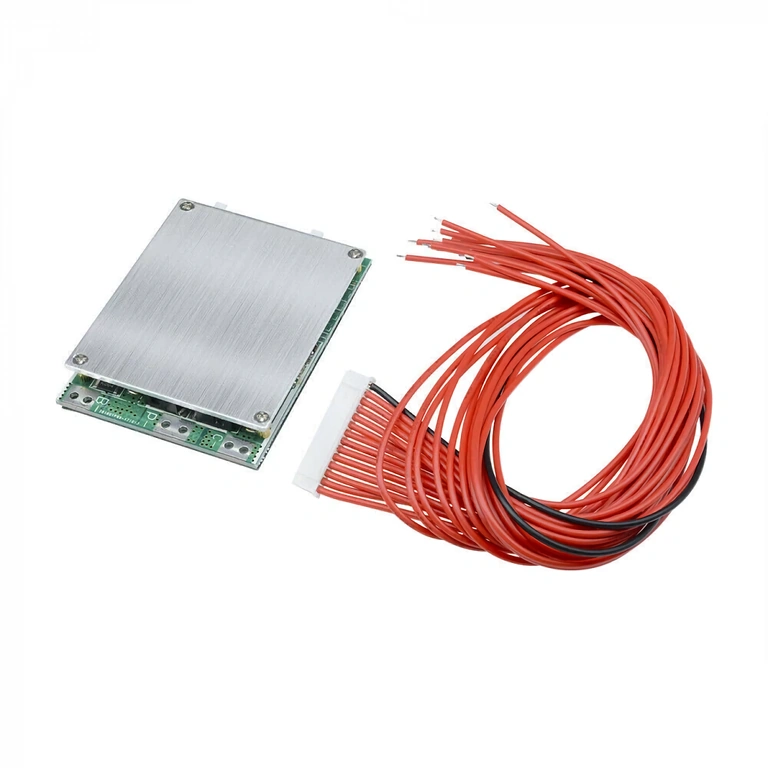

Obsah balenia
- 1× BMS modul 13S 48V 35A s aktívnym balancovaním

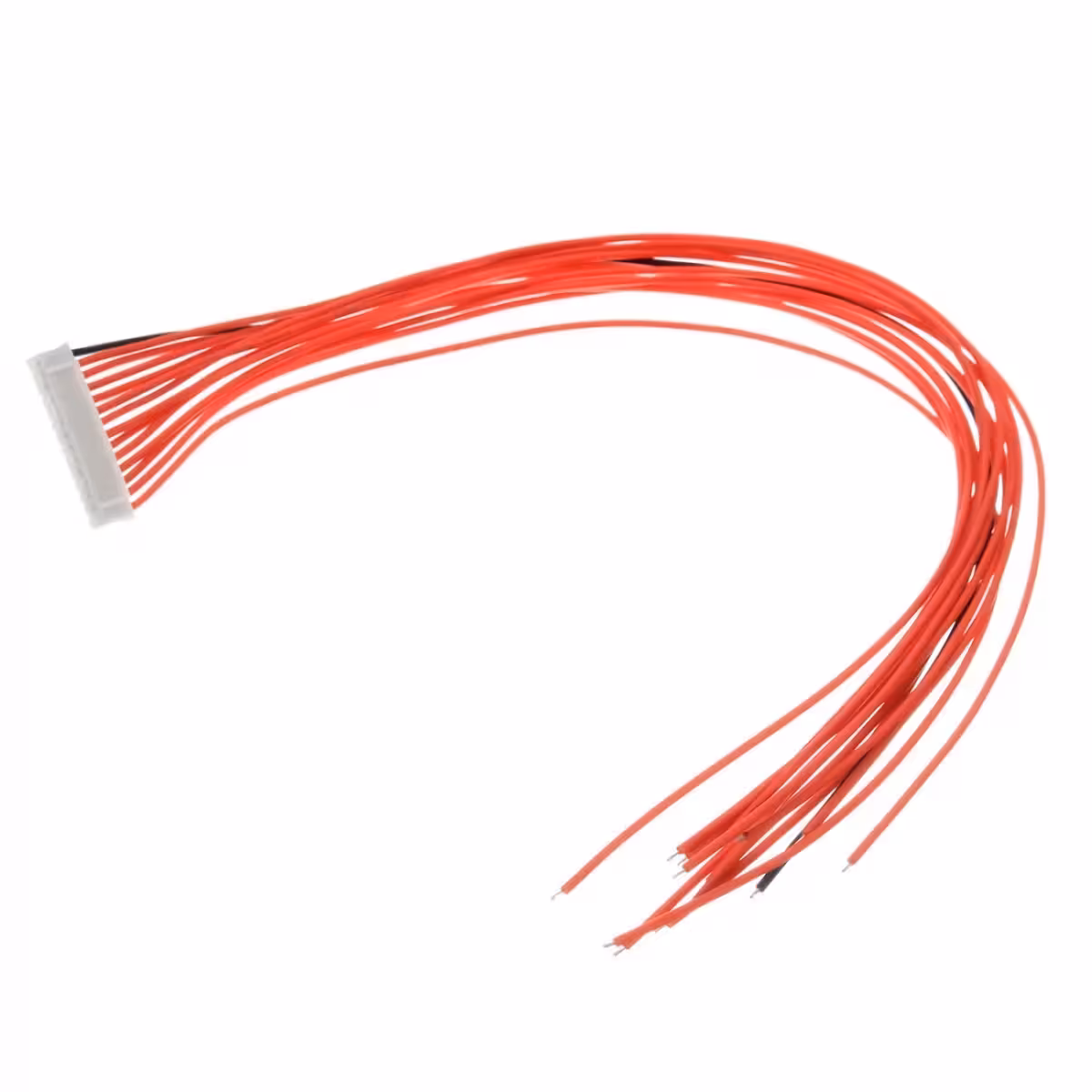

- 1× Pripájací kábel (300 mm)
Často kladené otázky
Je modul kompatibilný s článkami Samsung, LG alebo Panasonic?
Áno. Funguje s akýmikoľvek štandardnými Li-Ion 18650 článkami s nominálnym napätím 3,6–3,7 V, bez ohľadu na výrobcu (Samsung, LG, Panasonic, Sony/Murata atď.). Jedinou podmienkou je konfigurácia 13S.
Môžem ho použiť pre 500 W alebo 1000 W kolobežku?
Áno. 500 W motor pri 48 V odoberá v bežnej prevádzke cca 10–12 A, 1000 W motor cca 20–22 A. Modul zvláda 35 A trvalo a 100 A špičkovo, čo poskytuje dostatočnú rezervu aj pri jazde do kopca.
Čo sa stane, ak sa článok vybije pod limit?
Modul automaticky odpojí výstup, ak napätie ktoréhokoľvek článku klesne pod 2,8 V, čím zabráni trvalému poškodeniu. Pred opätovným spustením je nutné chybný článok vymeniť.
Potrebuje modul chladič alebo aktívne chladenie?
Pri prúdoch do 25 A trvalo nie. Ak plánujete dlhodobo využívať prúd blízky limitu 35 A, odporúčame zabezpečiť pasívne vetranie okolo modulu — v bežných inštaláciách postačí ponechať niekoľko milimetrov voľného priestoru.
Podporuje súčasné nabíjanie a vybíjanie (spoločný port)?
Nie. Modul má oddelené porty: C- pre nabíjačku a P- pre záťaž. Každý terminál zapojte k správnemu zariadeniu — porty nie sú zameniteľné.
