ESR meter LCR-T7 – automatický tester, ktorý identifikuje elektronické súčiastky v priebehu sekúnd
Máte na stole neznámu súčiastku a neviete, čo je zač? Alebo potrebujete rýchlo overiť, či je elektrolytický kondenzátor ešte funkčný? LCR-T7 to zvládne bez zložitého nastavovania – stačí súčiastku pripojiť, stlačiť tlačidlo a výsledok uvidíte na prehľadnom farebnom TFT displeji.
Upozornenie: Nikdy nepripájajte nabité kondenzátory. Pred testovaním sa uistite, že sú všetky súčiastky úplne vybité, aby ste predišli poškodeniu prístroja. Ak napätie akumulátora klesne pod 3 V, je potrebné ho nabiť.
Prečo si vybrať práve model LCR-T7? (Hlavné výhody):

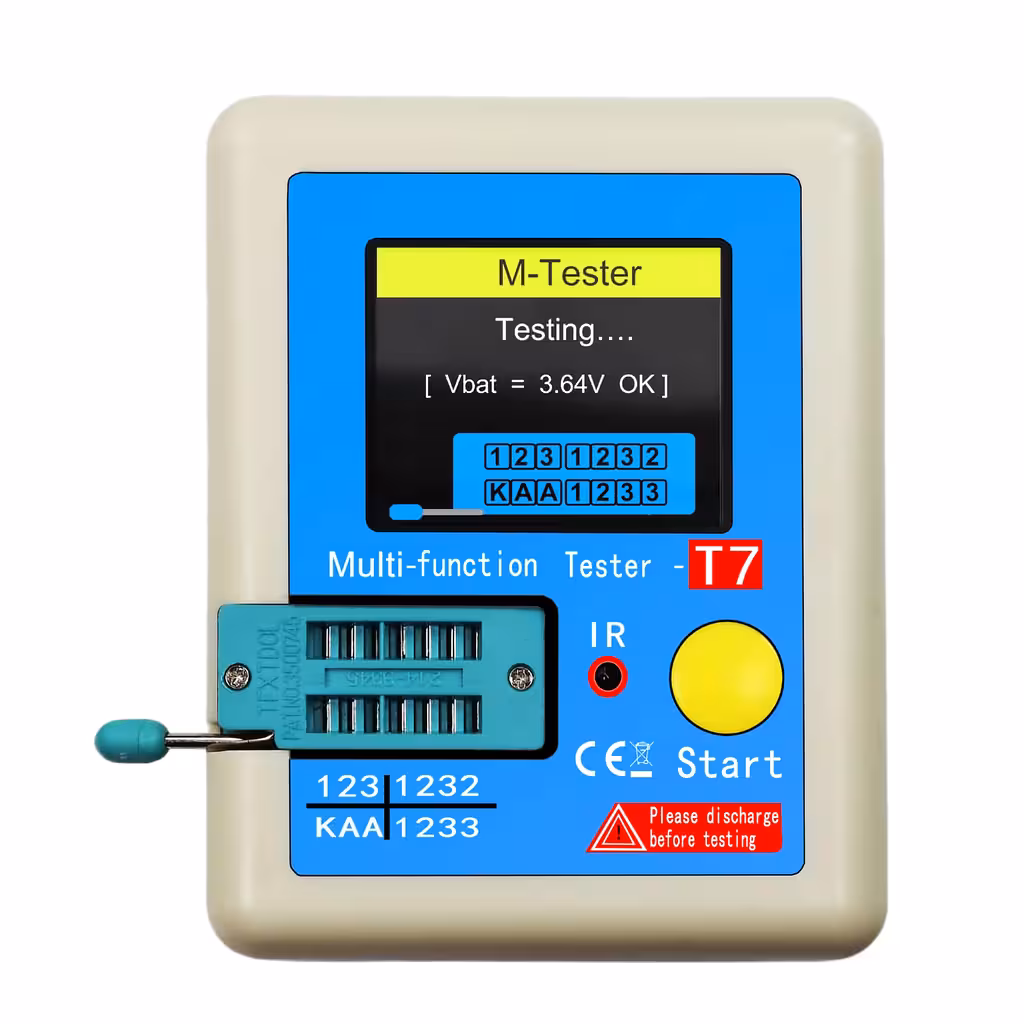

- Automatická detekcia bez nastavovania — súčiastku stačí vložiť do ktoréhokoľvek z 3 slotov a tester sám rozpozná, či ide o tranzistor, kondenzátor, rezistor, diódu alebo cievku.
- Meranie ESR v reálnom čase — hodnota sériového odporu (ESR) vám okamžite napovie, či je elektrolytický kondenzátor v dobrom stave alebo je už vyschnutý/opotrebovaný.
- Široká podpora súčiastok — NPN/PNP tranzistory, N/P-kanálové MOSFETy, IGBT, JFET, triaky, Zenerove diódy do 30 V, kondenzátory 25 pF – 100 mF, rezistory 0,01 Ω – 50 MΩ.

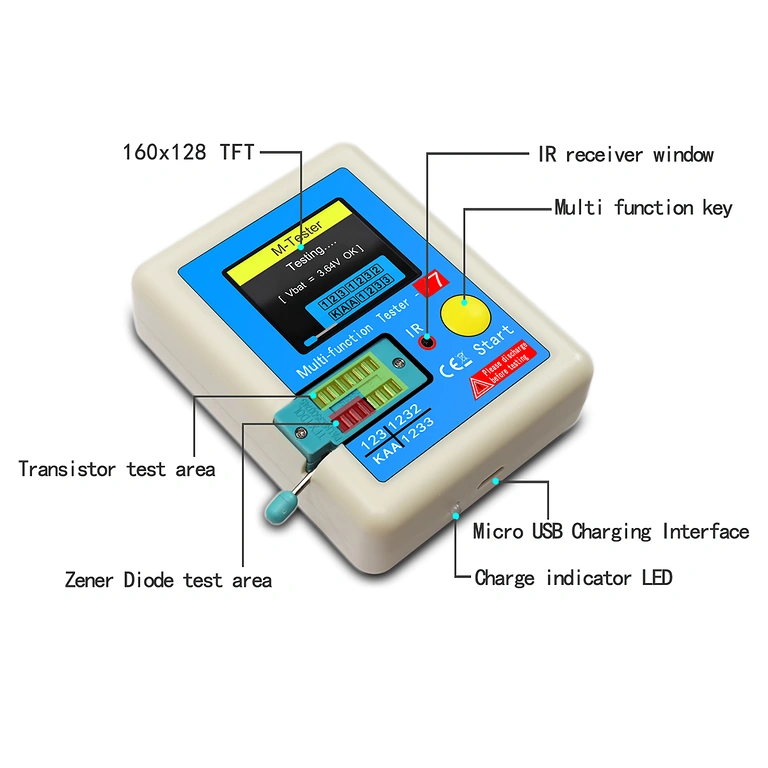

- Farebný TFT displej 160×128 — zobrazuje nielen namerané hodnoty, ale aj schému zapojenia a rozloženie vývodov súčiastky.

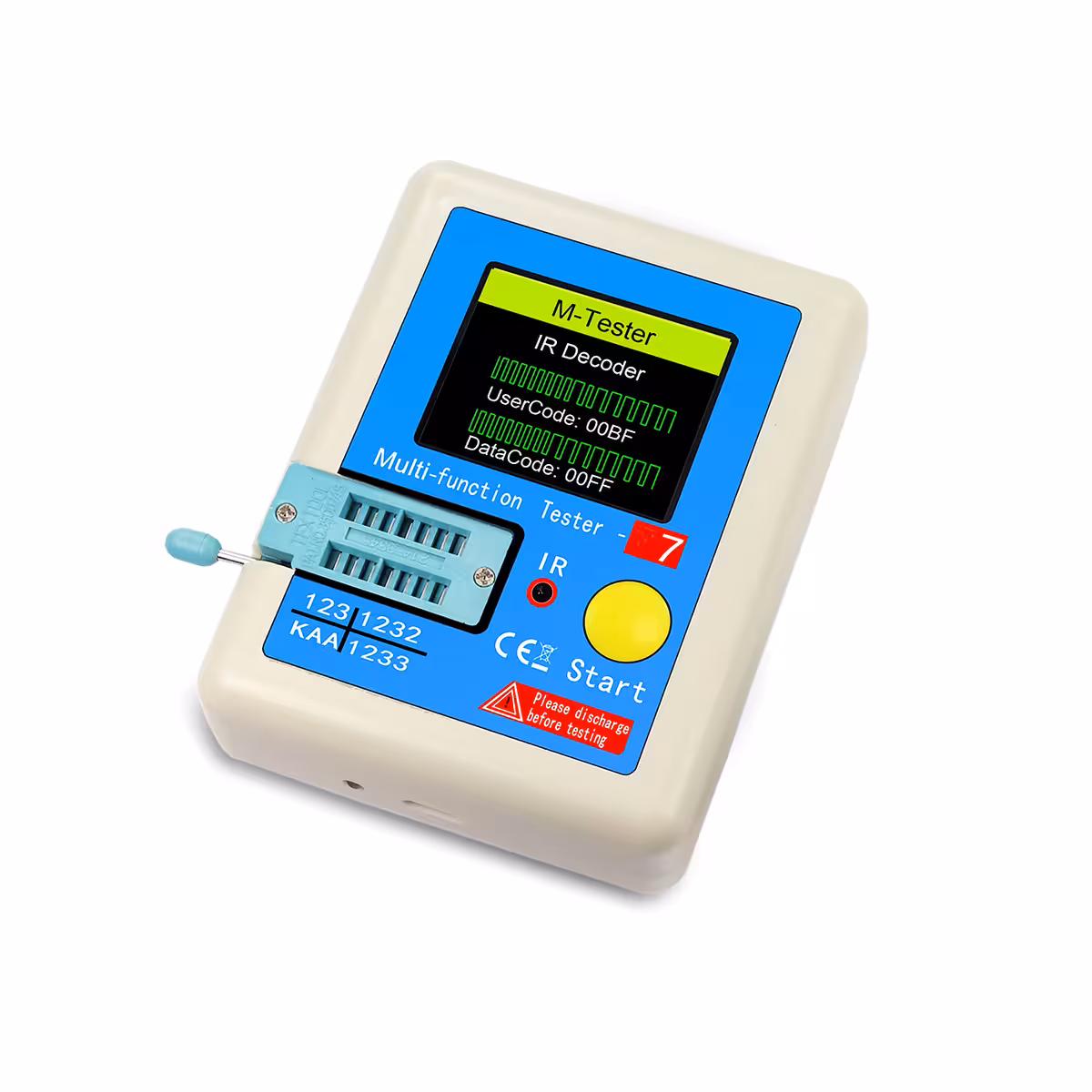

- IR dekodér pre diaľkové ovládače — analyzuje infračervené signály z ovládačov TV a inej elektroniky, čo je skvelá pomôcka pri servise.
- Nabíjanie cez micro-USB — zabudnite na neustálu výmenu batérií; prístroj nabijete z akéhokoľvek 5 V zdroja, napríklad z USB portu počítača.
- Automatická kalibrácia pri každom štarte — zaručuje presné merania bez ohľadu na teplotu či podmienky v dielni.
- Funkcia automatického vypnutia — šetrí energiu akumulátora, keď prístroj práve nepoužívate.
Detaily a výkon

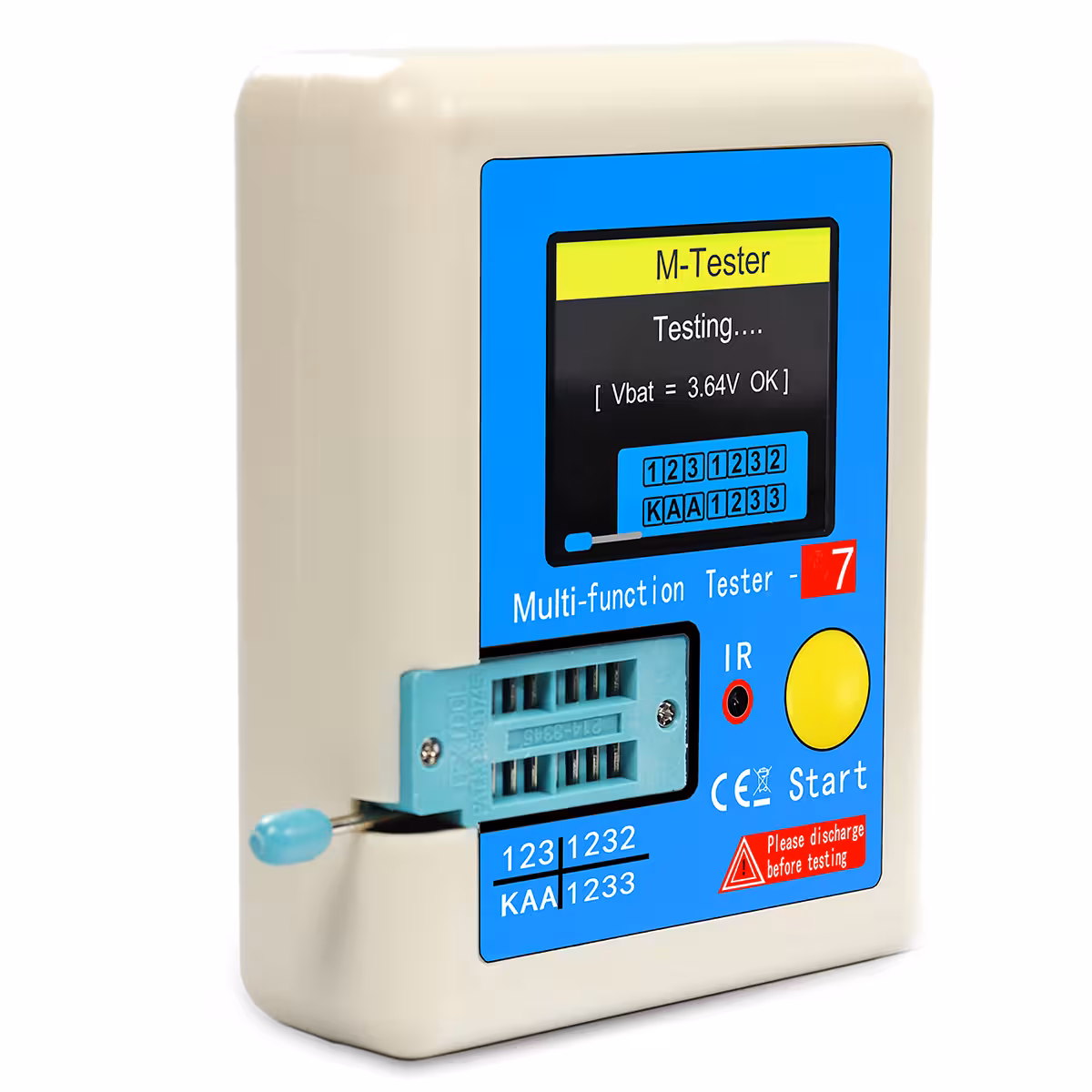

Pri každom zapnutí vykoná LCR-T7 internú automatickú kalibráciu, vďaka čomu sú výsledky meraní presné a opakovateľné. Rozsah merania kondenzátorov pokrýva všetko od malých keramických kúskov (25 pF) až po veľké elektrolytické kondenzátory (100 mF), pričom súčasne zobrazuje kapacitu aj hodnotu ESR. Indukčnosť meria v rozsahu 0,01 mH až 20 H, čo bohato postačuje pre bežné tlmivky a malé transformátory. Funkcia IR dekódovania robí z LCR-T7 univerzálny nástroj, ktorý by nemal chýbať v žiadnej elektronickej dielni.
| Parameter | Hodnota / Detail |
|---|---|
| Model | LCR-T7 |
| Displej | Farebný TFT 160 × 128 pixelov |
| Napájanie | Nabíjateľný Li-Ion akumulátor (micro-USB, 5 V) |
| Meranie kondenzátorov | 25 pF – 100 mF |
| Meranie ESR | Áno (zobrazené súčasne s kapacitou) |
| Meranie odporu | 0,01 Ω – 50 MΩ |
| Meranie indukčnosti | 0,01 mH – 20 H |
| Zenerove diódy | Prahové napätie do 30 V |
| Detekované súčiastky | NPN/PNP, MOSFET (N/P), IGBT, JFET, triak, dióda, Zenerova dióda, kondenzátor, rezistor, cievka |
| IR funkcia | Dekódovanie signálov infračervených ovládačov |
| Automatická kalibrácia | Áno, pri každom zapnutí |
| Automatické vypnutie | Áno |

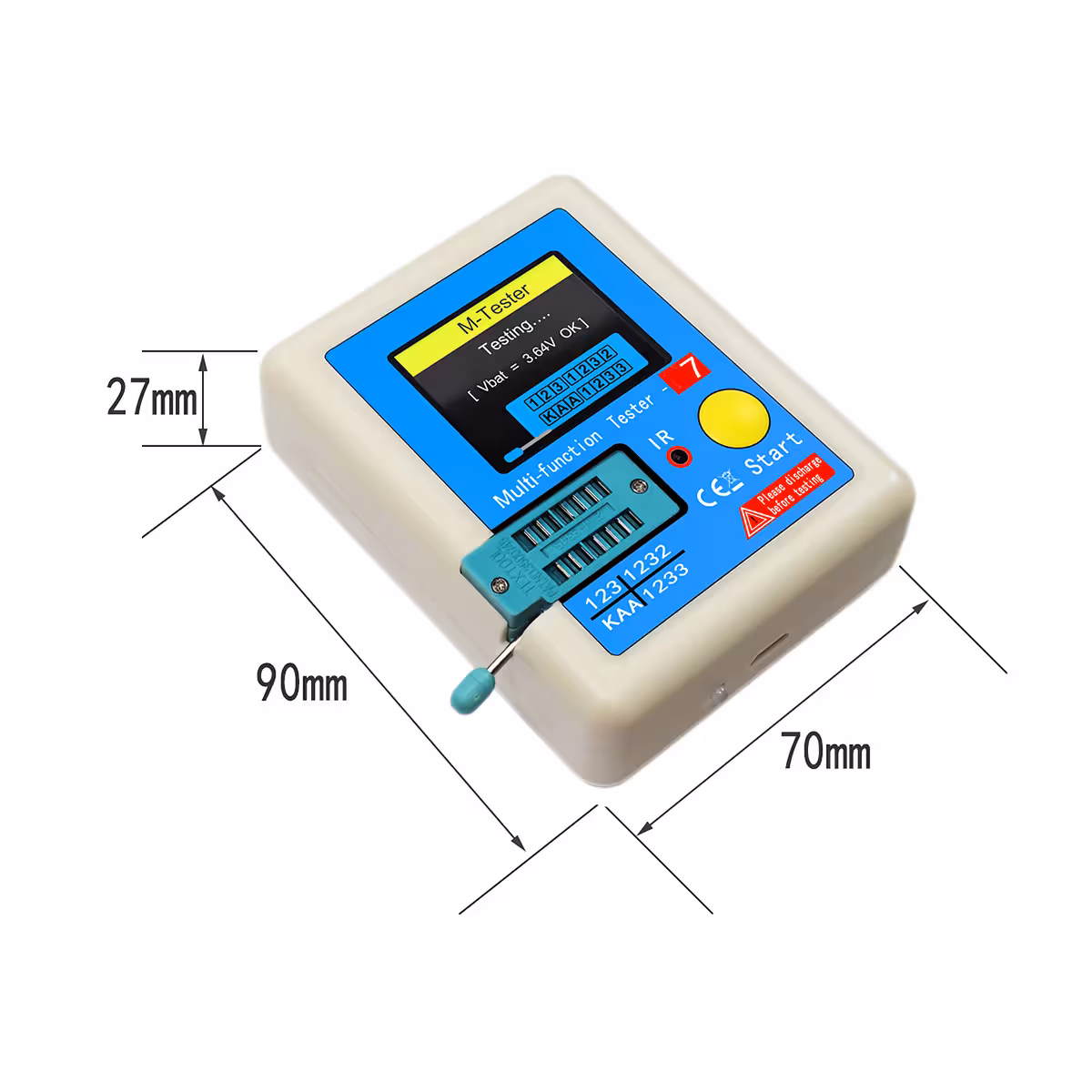

| Rozmery | 90 × 70 × 27 mm |
| Hmotnosť | 84 g |

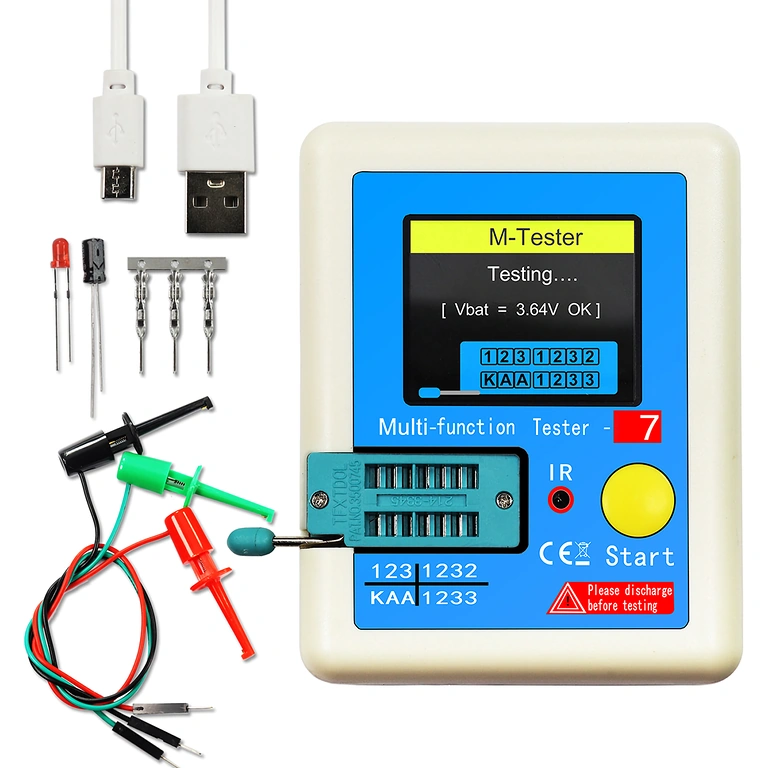

Obsah balenia
- 1 × Tester elektronických súčiastok LCR-T7
- 1 × Sada súčiastok na testovanie
- 1 × Napájací micro-USB kábel
- 3 × Testovacie svorky
Často kladené otázky
Dokáže LCR-T7 merať ESR elektrolytických kondenzátorov?
Áno. Hodnotu ESR zobrazuje súčasne s kapacitou, čo je kľúčový údaj pri diagnostike kondenzátorov v napájacích zdrojoch alebo na základných doskách.
Musím súčiastku pred testovaním vybrať z obvodu?
Áno, odporúčame testovať súčiastky mimo obvodu. Ostatné komponenty zapojené paralelne môžu ovplyvniť meranie a spôsobiť nepresné výsledky.

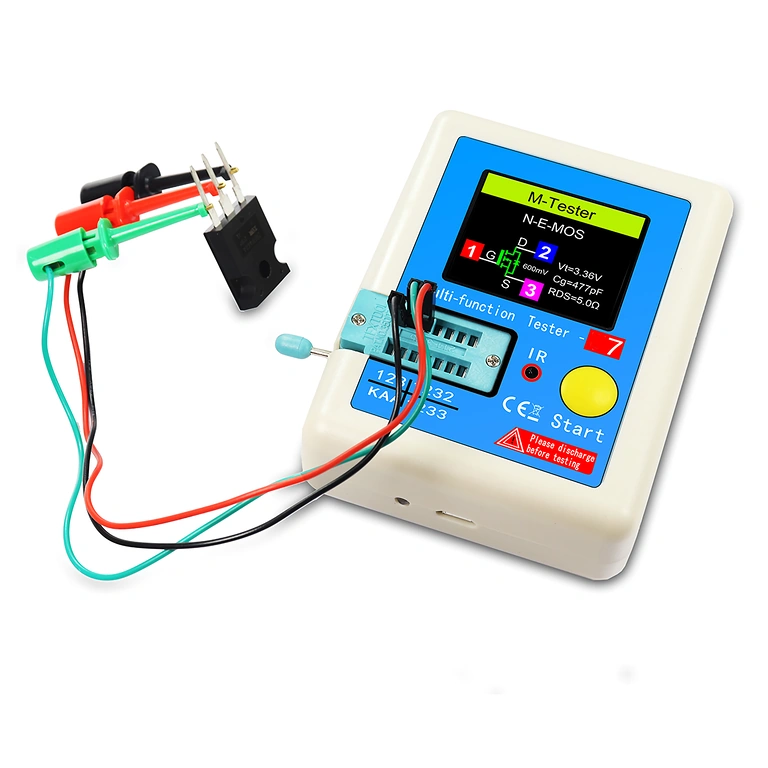

Aké typy tranzistorov dokáže automaticky identifikovať?
Tester rozpozná bipolárne NPN a PNP tranzistory, N-kanálové aj P-kanálové MOSFETy, IGBT, JFET a triaky. Zároveň zobrazí rozloženie vývodov (báza, kolektor, emitor alebo gate, drain, source).
Funguje IR funkcia s každým ovládačom?
Funguje so štandardnými IR protokolmi používanými v televízoroch a bežnej domácej elektronike. Kompatibilita sa môže líšiť pri špecifických alebo menej bežných proprietárnych protokoloch.
