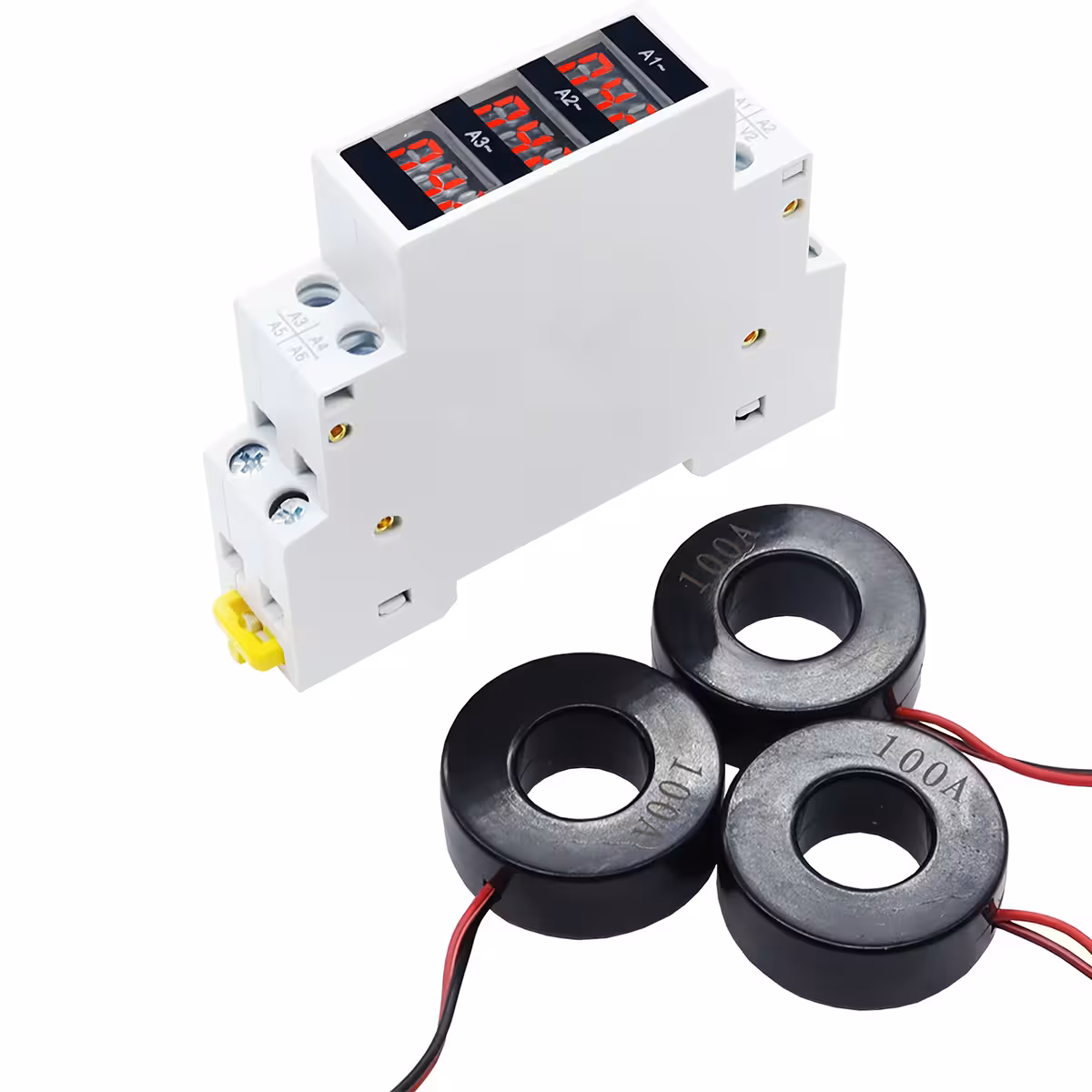

Digitálny trojfázový ampérmeter 1–100A: majte okamžitý prehľad o zaťažení všetkých troch fáz vo vašom rozvádzači
Ak v trojfázovej sústave nastane problém, prvým varovným signálom je nerovnomerné zaťaženie fáz. S týmto digitálnym ampérmetrom s rozsahom 1–100A uvidíte v reálnom čase presne to, čo sa deje na každej fáze, bez nutnosti zložitého merania či výpočtov. Zariadenie jednoducho nacvaknete na DIN lištu a je okamžite pripravené na prevádzku.
Poznámka: Zariadenie je určené výhradne pre trojfázové striedavé siete (AC). Pred inštaláciou si overte kompatibilitu s vašou elektroinštaláciou.
Prečo si vybrať práve tento model? (Hlavné výhody):

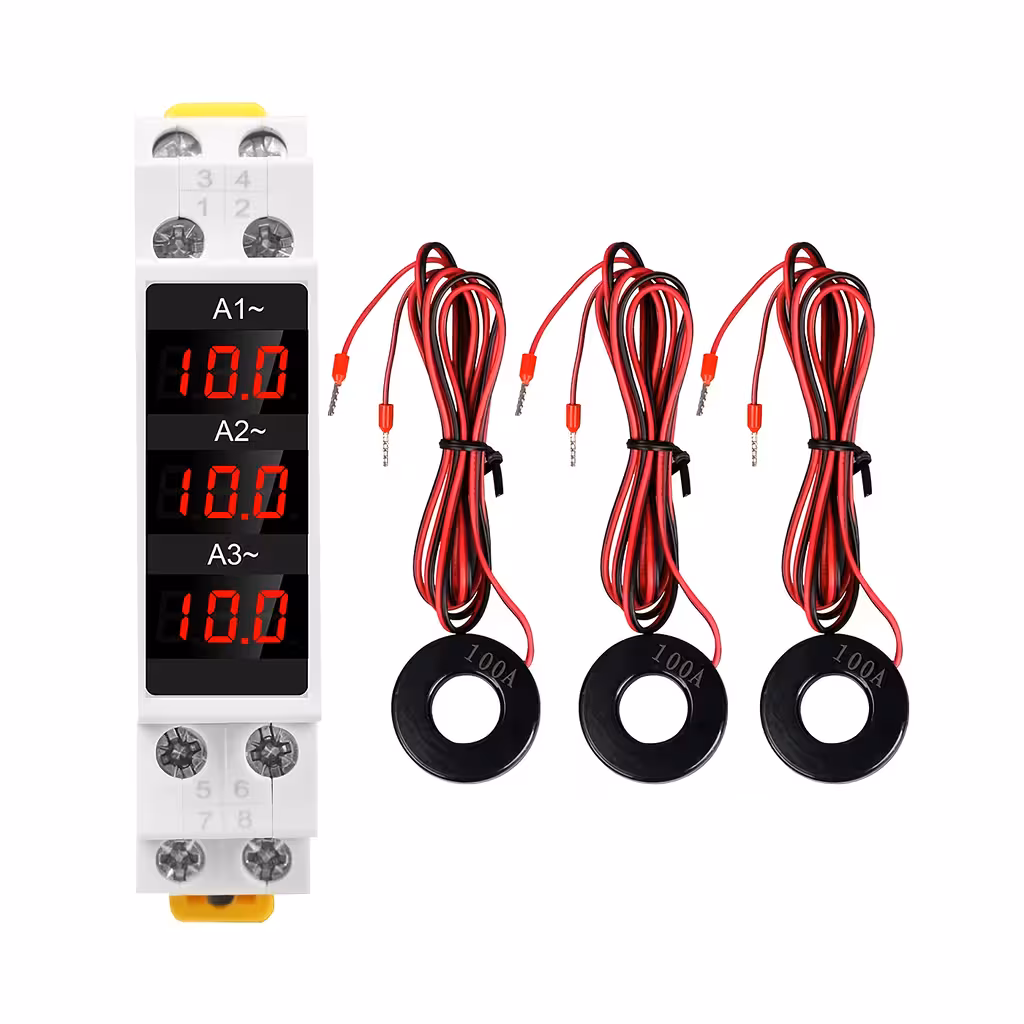

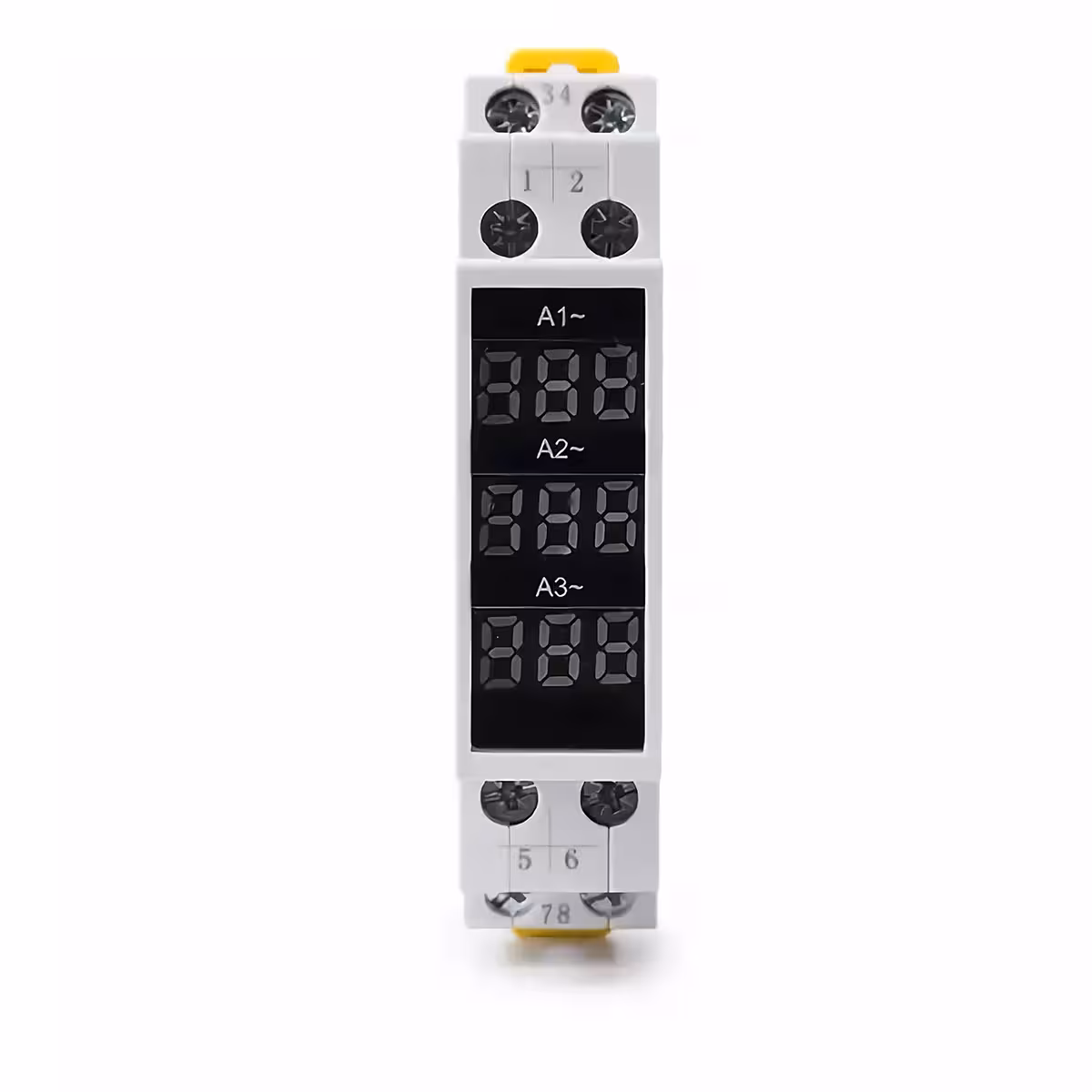

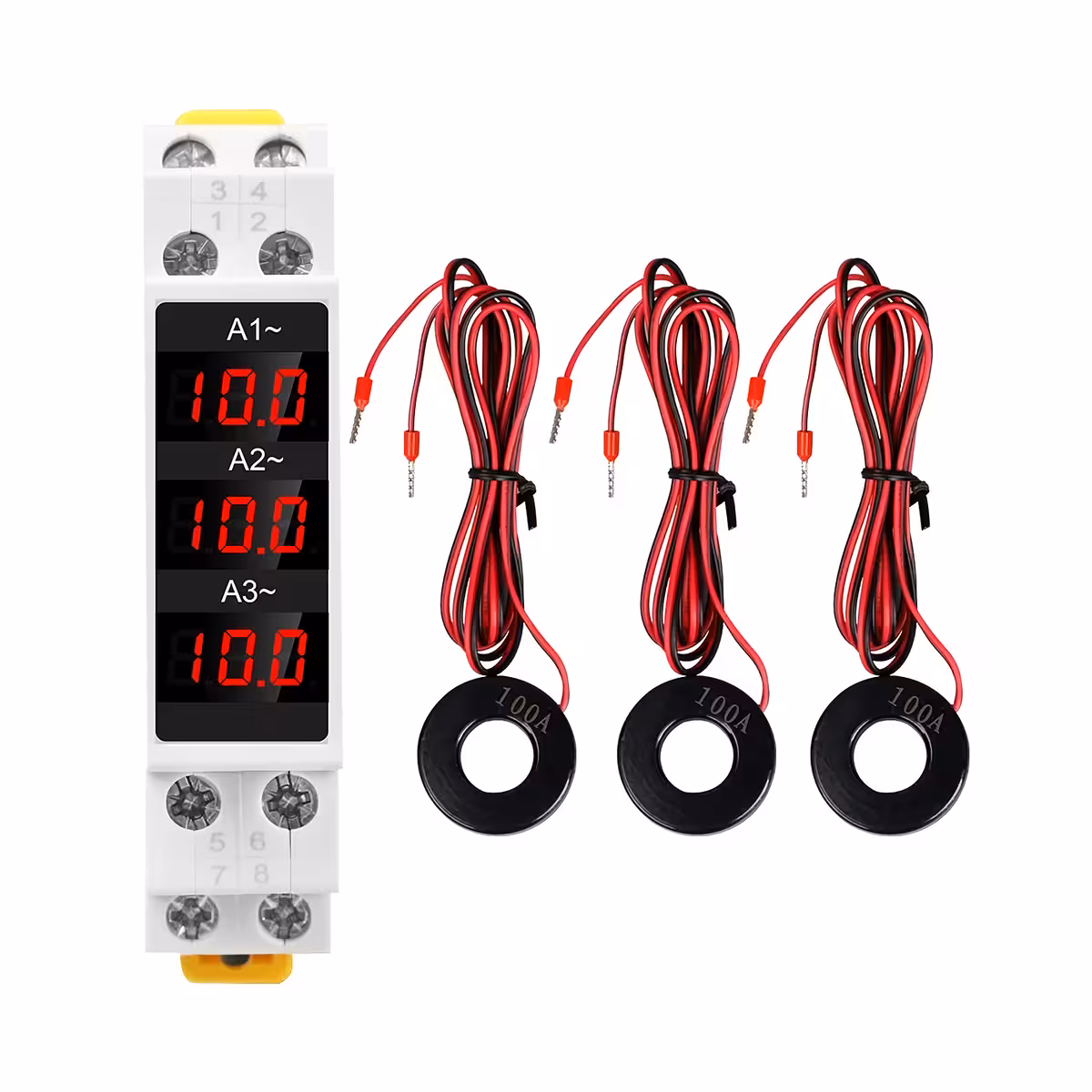

- Súčasné zobrazenie na 3 fázach — 3 nezávislé LED displeje (pre L1, L2 a L3) vám umožnia sledovať všetky fázy naraz bez prepínania.

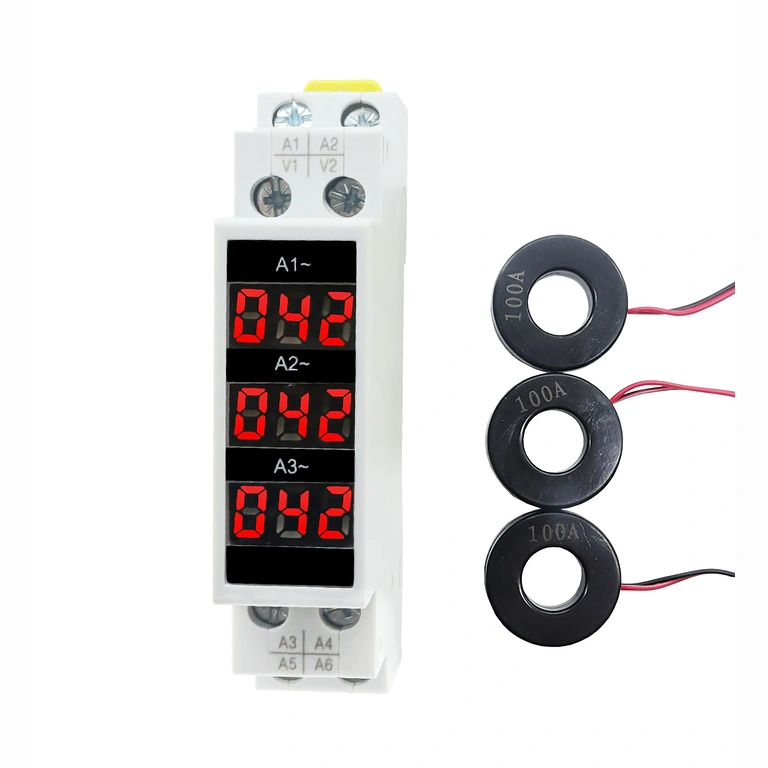

- Rozsah 1–100A bez externého transformátora — priame zapojenie do fázových vodičov bez nutnosti ďalších prúdových transformátorov (pri prúde do 100A).
- Presnosť triedy 1.0 — maximálna odchýlka len 1 %, čo je ideálne pre efektívny manažment energie a včasnú detekciu anomálií v spotrebe.
- Prevádzkové napätie AC 80–500V — plne kompatibilný so štandardnými sieťami 230/400V, ako aj s inými priemyselnými konfiguráciami.
- Montáž na DIN lištu 35mm — inštalácia je otázkou dvoch minút, bez potreby špeciálneho náradia.
- Prevádzka v širokom teplotnom rozsahu — od -20°C do +70°C, vďaka čomu zvládne aj náročné podmienky v priemyselných rozvádzačoch.

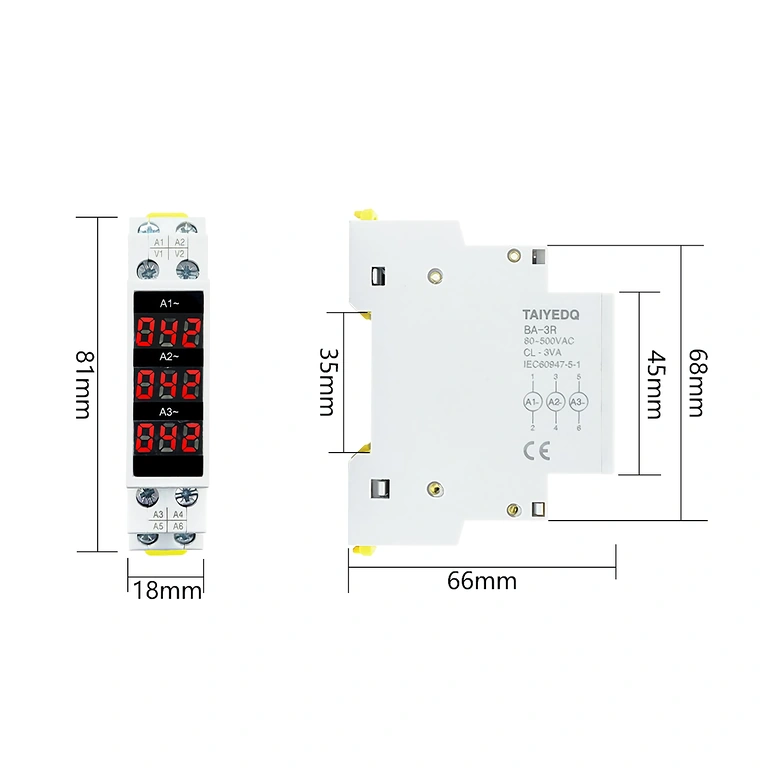

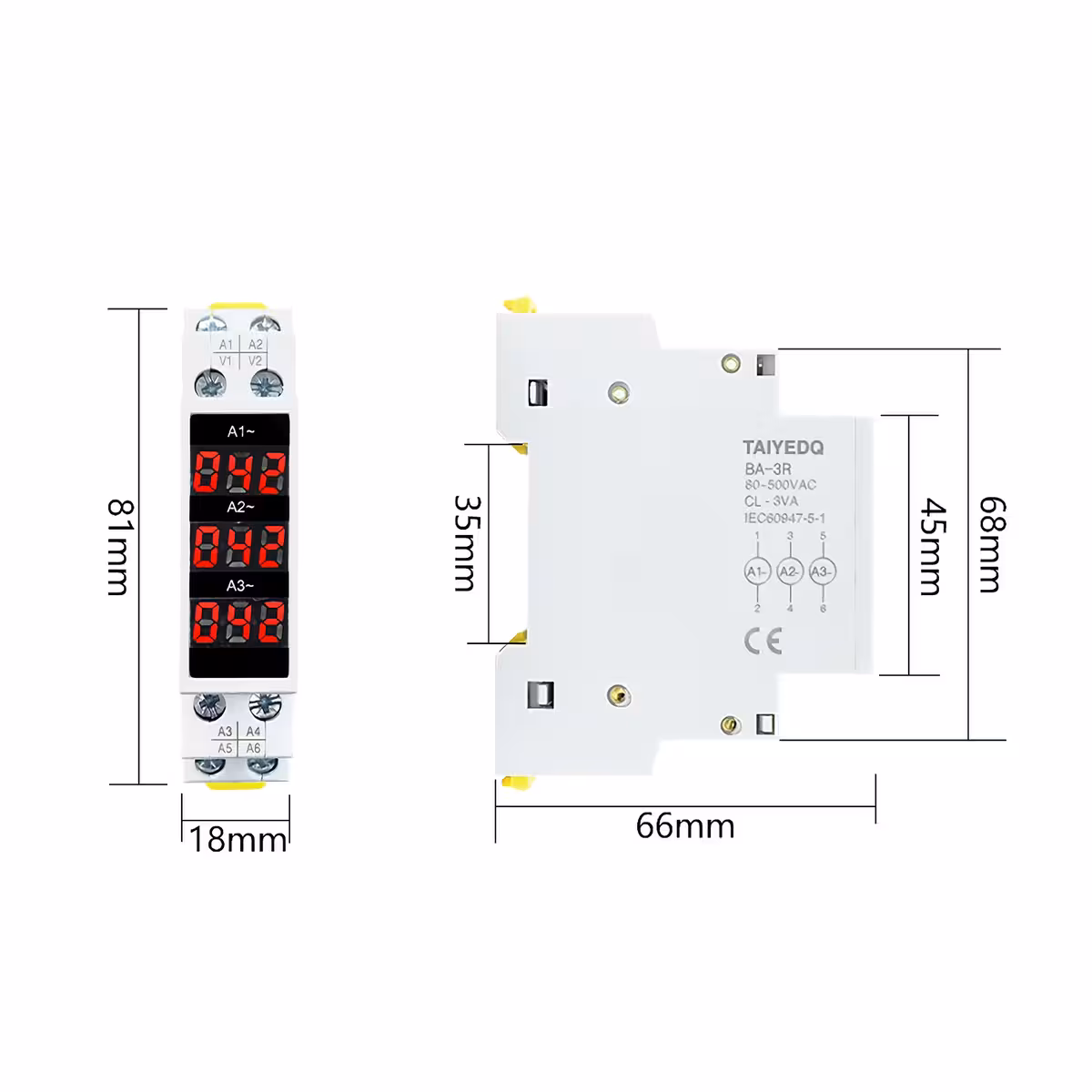

- Kompaktné rozmery: 81 × 18 × 66 mm — šírka iba 18mm (1 modul) šetrí drahocenné miesto vo vašom rozvádzači.
Detaily a výkon
Prístroj meria prúd v konfigurácii 3L+3N, čo z neho robí nenahraditeľného pomocníka pri identifikácii fázovej nesymetrie. Trieda presnosti 1.0 zaručuje spoľahlivé dáta, na základe ktorých môžete robiť kvalifikované rozhodnutia o prevádzke vašej elektroinštalácie.
Menovitá frekvencia 50/60Hz zaisťuje bezproblémovú kompatibilitu s európskymi sieťami aj so špecifickými technológiami. Vysoko svietivé LED displeje zostávajú výborne čitateľné aj v horšie osvetlených technických miestnostiach.
| Parameter | Hodnota / Detail |
|---|---|
| Typ displeja | Digitálny, 3 nezávislé LED (jeden pre každú fázu) |
| Rozsah merania prúdu | 1 – 100A (AC) |
| Menovité napätie | AC 80 – 500V |
| Presnosť | Trieda 1.0 |
| Menovitá frekvencia | 50 / 60 Hz |
| Prevádzková teplota | -20°C ~ +70°C |
| Stupeň krytia | IP20 |
| Rozmery (D × Š × V) | 81 mm × 18 mm × 66 mm |
| Typ terminálu | 3 fázy (3L + 3N) |
| Typ montáže | DIN lišta 35mm |
Návod na inštaláciu a použitie
- Kontrola pred inštaláciou: Overte, či napätie siete zodpovedá rozsahu AC 80–500V a či maximálny prúd na žiadnej fáze nepresahuje 100A.

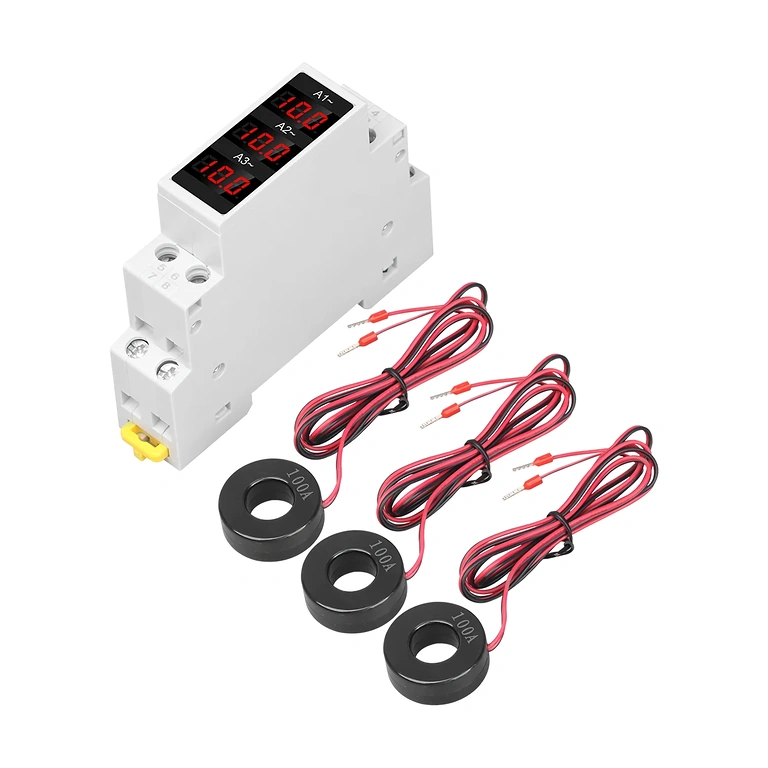

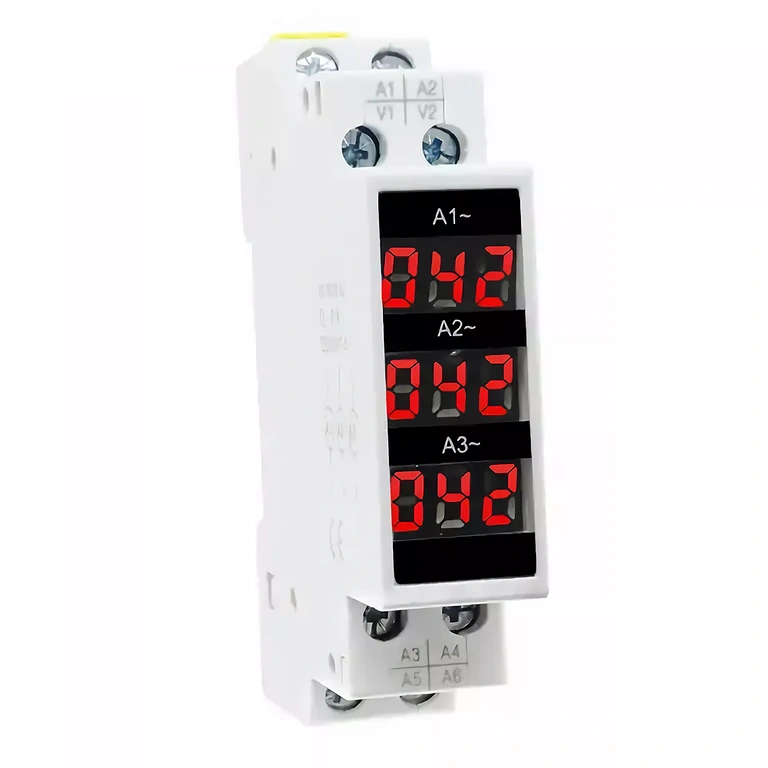

- Montáž na DIN lištu: Ampérmeter jednoducho nacvaknite na štandardnú 35mm DIN lištu v rozvádzači.

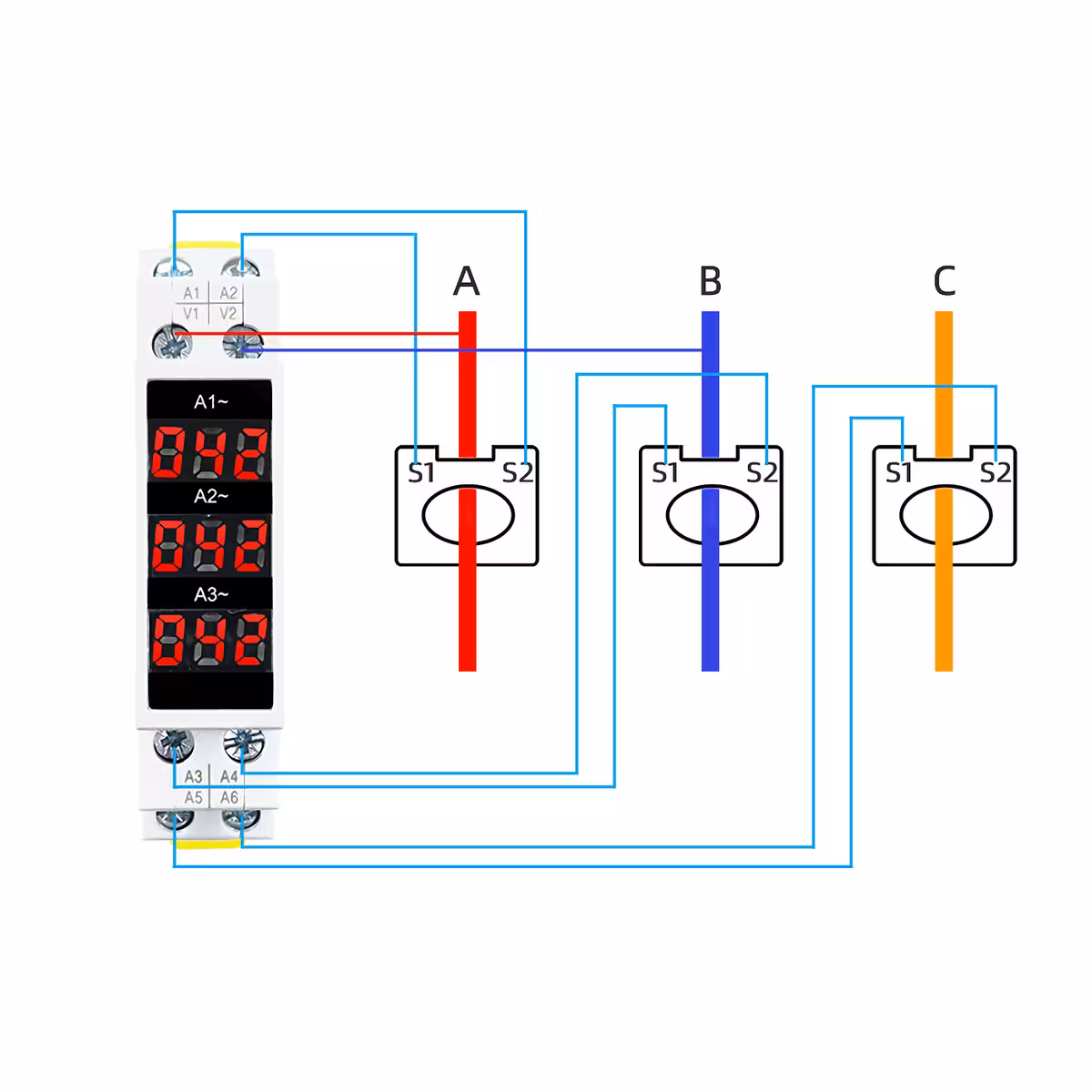

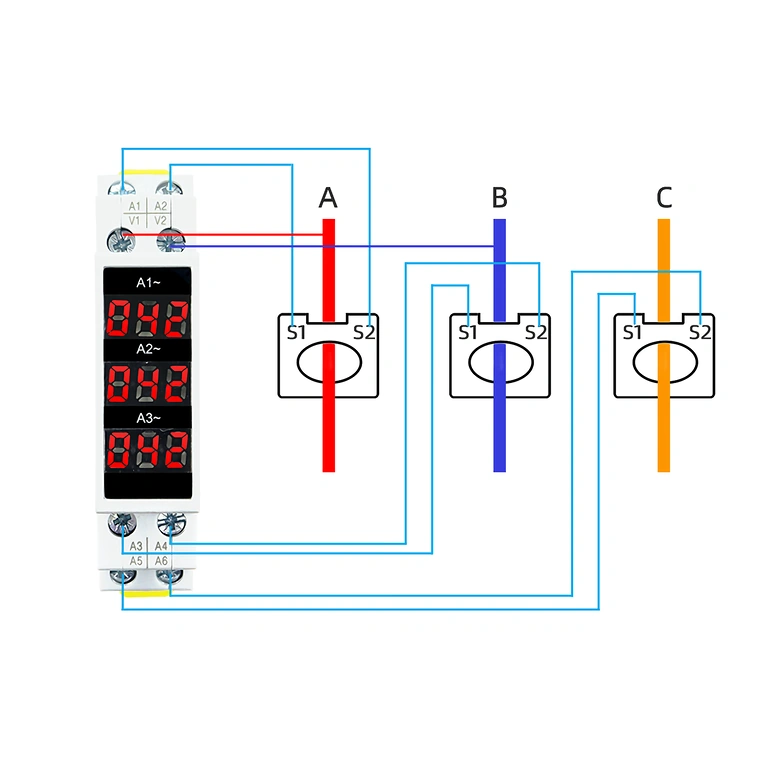

- Zapojenie svoriek: Pripojte fázové vodiče L1, L2, L3 a nulový vodič N podľa schémy zapojenia.
- Spustenie a kontrola: Po pripojení napájania skontrolujte, či všetky tri LED displeje zobrazujú stabilné hodnoty pre jednotlivé fázy.
- Priebežné monitorovanie: Sledujte hodnoty v reálnom čase. Výrazné rozdiely medzi fázami môžu signalizovať nevyvážené zaťaženie alebo poruchu v inštalácii.
Obsah balenia
- 1 × Digitálny trojfázový ampérmeter (1–100A, AC 80–500V, na DIN lištu 35mm)
Často kladené otázky
Dá sa použiť aj v jednofázovej sieti?
Nie. Prístroj je navrhnutý výhradne pre trojfázové siete s tromi fázami a nulovým vodičom. Pre jednofázové inštalácie zvoľte ampérmeter s jedným meracím kanálom.
Potrebujem na zapojenie externý prúdový transformátor (CT)?
Nie, pokiaľ prúd na každej fáze neprekročí 100A. Zapojenie je priame, bez potreby ďalšieho príslušenstva.
Zobrazuje hodnoty pre všetky 3 fázy naraz?
Áno. Vďaka trom nezávislým LED displejom vidíte prúd na fázach L1, L2 a L3 súčasne, bez nutnosti prepínania.
Kam môžem prístroj nainštalovať? Znamená IP20 odolnosť voči vode?
Stupeň krytia IP20 chráni pred vniknutím pevných cudzích telies s priemerom nad 12,5mm, ale neposkytuje ochranu proti vode ani vlhkosti. Inštalujte výhradne do uzavretých elektrických rozvádzačov v suchom prostredí.
