Zosilňovač 2.1 TPA3116D2 – Poctivých 100W pre basy a čistý stereo zvuk v kompaktnom vyhotovení
Túžite po výkonnom zvuku, hutných basoch a čistom stereu bez skreslenia, a to všetko bez nutnosti kupovať drahé komerčné zosilňovače? Tento 2.1-kanálový modul so zosilňovačom TPA3116D2 je presne to, čo hľadáte. Využíva dva čipy Texas Instruments, dedikovanú architektúru pre subwoofer a kvalitný predzosilňovač NE5532. To všetko na doske s rozmermi len 10 × 9 cm, pripravenej na okamžitú integráciu do vášho projektu.
Poznámka: Maximálny výkon sa dosahuje pri napájaní 24V DC a 4-ohmových reproduktoroch. Pri 12V alebo 8-ohmovej záťaži bude efektívny výkon úmerne nižší. Odporúčame použiť stabilizovaný zdroj s prúdom minimálne 3A.
Prečo si vybrať práve tento model? (Kľúčové výhody):
- Dva samostatné čipy TPA3116D2 — jeden pre stereo kanály (L/R) a druhý pracujúci v mostíkovom zapojení (BTL) výhradne pre subwoofer, čo zabezpečuje čistý signál bez vzájomného ovplyvňovania.
- 100W vyhradených pre subwoofer — skutočná mostíková konfigurácia, žiadne marketingové triky: basy, ktoré skutočne cítite.
- Predzosilňovač NE5532 — nízkošumový operačný zosilňovač používaný v profesionálnej technike; umožňuje precízne ovládanie basov, stredov a výšok priamo na doske.
- SNR 100dB a spínacia frekvencia 1.2MHz — spínacie artefakty sú ďaleko za hranicou počuteľného spektra, výsledkom je krištáľovo čistý zvuk.
- Dve voliteľné audio vstupy — pripojte telefón aj PC súčasne a prepínajte medzi nimi bez nutnosti odpájania káblov.
- Napájanie 12–24V DC — funguje s 12V autobatériou, sieťovým adaptérom alebo Li-Ion článkami; flexibilita je zaručená.
- Kompaktné rozmery 10×9×2.5 cm — zmestí sa do každej DIY skrinky, aktívneho reproduktora alebo aj do kufra auta bez zbytočného zaberania miesta.
Detaily a výkon
Architektúra 2.1 je implementovaná precízne: prvý TPA3116D2 obsluhuje stereo kanály, zatiaľ čo druhý pracuje v režime BTL (Bridge-Tied Load). To znamená, že zdvojnásobuje napätie na reproduktore subwoofera a dodáva až 100W trvalého výkonu bez potreby externého napájania.
Tónová korekcia s NE5532 nie je len pasívny filter, ale aktívny predzosilňovač s frekvenčným rozsahom od 14Hz do 100kHz, ktorý zachováva detaily výšok a necháva basy vyniknúť. Celkové harmonické skreslenie zostáva extrémne nízke aj pri vyššej hlasitosti, takže zvuk neunavuje ani pri dlhom počúvaní.
| Parameter | Hodnota / Detail |
|---|---|
| Typ zosilnenia | Trieda D (digitálny) |
| Zosilňovacie čipy | 2 × TPA3116D2 (Texas Instruments) |
| Predzosilňovač / Korekcie | NE5532 (nízkošumový duálny op-amp) |
| Konfigurácia kanálov | 2.1 – Stereo (L/R) + dedikovaný subwoofer |
| Výstupný výkon stereo | 2 × 50W |
| Výstupný výkon subwoofer | 100W (BTL režim) |
| Impedancia reproduktorov | 4 – 8 Ohmov |
| Napájacie napätie | 12V – 24V DC, min. 3A |
| Frekvenčný rozsah | 14Hz – 100kHz |
| SNR (odstup signál/šum) | 100dB |
| Spínacia frekvencia | 1.2MHz |
| Audio vstupy | 2 voliteľné vstupy (konektory alebo svorkovnice) |
| Ovládanie hlasitosti | Potenciometre na doske |
| Rozmery modulu | 10 × 9 × 2.5 cm |
Návod na použitie

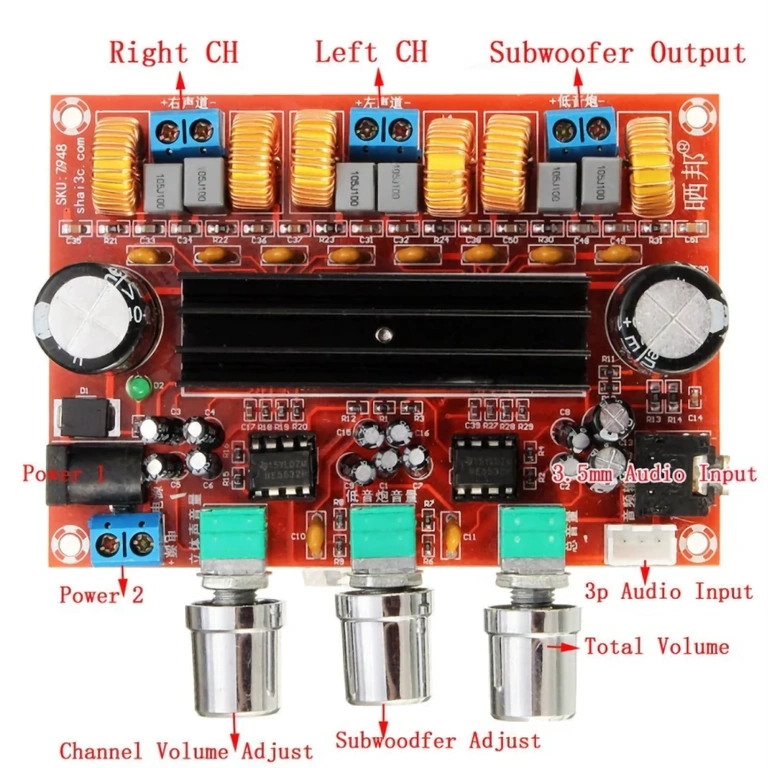

- Napájanie: Pripojte stabilizovaný DC zdroj (12V až 24V, min. 3A) a dbajte na správnu polaritu (+ a –) vyznačenú na doske. Pre maximálny výkon odporúčame 24V / 5A.
- Zapojenie reproduktorov: Stereo reproduktory (4–8Ω) pripojte na svorky L+/L– a R+/R–. Subwoofer (4–8Ω, min. 80W RMS) pripojte na svorky označené SUB.
- Výber vstupu: Pripojte zdroj signálu k jednému zo vstupov a aktivujte ho pomocou prepínača alebo jumpera na doske.
- Nastavenie: Začnite s minimálnou hlasitosťou a postupne ju zvyšujte. Pomocou potenciometrov dolaďte celkovú hlasitosť, úroveň subwoofera, basy a výšky podľa svojich preferencií.
- Chladenie: Okolo modulu ponechajte dostatok priestoru na prúdenie vzduchu. Pri napájaní 24V alebo dlhodobej prevádzke pri vysokej hlasitosti odporúčame na čipy TPA3116D2 namontovať malý chladič pre dlhšiu životnosť.
Obsah balenia
- 1 × Modul zosilňovača 2.1 TPA3116D2 (kompletne osadená doska plošných spojov)
Často kladené otázky
Aké reproduktory sú kompatibilné s týmto modulom?
Akékoľvek reproduktory s impedanciou medzi 4 a 8 Ohmov. Pre subwoofer odporúčame reproduktor, ktorý zvládne aspoň 80–100W RMS — slabší 50W reproduktor by sa pri vysokej hlasitosti mohol preťažiť.
Aký napájací zdroj potrebujem?
Stabilizovaný DC zdroj s napätím 12V až 24V a prúdom minimálne 3A. Pre dosiahnutie maximálneho výkonu odporúčame 24V / 5A. Modul funguje aj s 12V autobatériou, čo je ideálne pre DIY inštalácie v aute.
Je potrebný chladič?
Pri 12V a miernej hlasitosti nie je nevyhnutný. Pri 24V alebo dlhodobej prevádzke pri vysokej hlasitosti však malý chladič na čipoch TPA3116D2 výrazne predĺži životnosť modulu.
Môžem používať oba audio vstupy súčasne?
Nie súčasne — modul disponuje systémom výberu aktívneho vstupu. Môžete mať pripojené dve zariadenia (napr. telefón a notebook) a medzi nimi jednoducho prepínať bez nutnosti odpájania káblov.
