Digitálny AC panelový voltmeter — presné meranie a jednoduchá inštalácia
Potrebujete mať prehľad o napätí vo vašom rozvádzači, ale nechcete riešiť zložité externé napájanie? Tento digitálny AC voltmeter je navrhnutý presne pre vás. Napája sa priamo z meraného vedenia, hodnoty zobrazuje na prehľadnom modrom LED displeji a je ideálny pre jednofázové aj trojfázové elektrické systémy.
Poznámka: Tento model je určený výhradne na meranie striedavého napätia (AC). V trojfázových systémoch sa pripája medzi dve fázy (medzifázové napätie), v jednofázových systémoch medzi fázu a nulový vodič.
Prečo si vybrať práve tento model? (Hlavné výhody):
- Bez potreby externého napájania — voltmeter sa napája priamo z meraného napätia, takže v rozvádzači ušetríte miesto aj kabeláž.

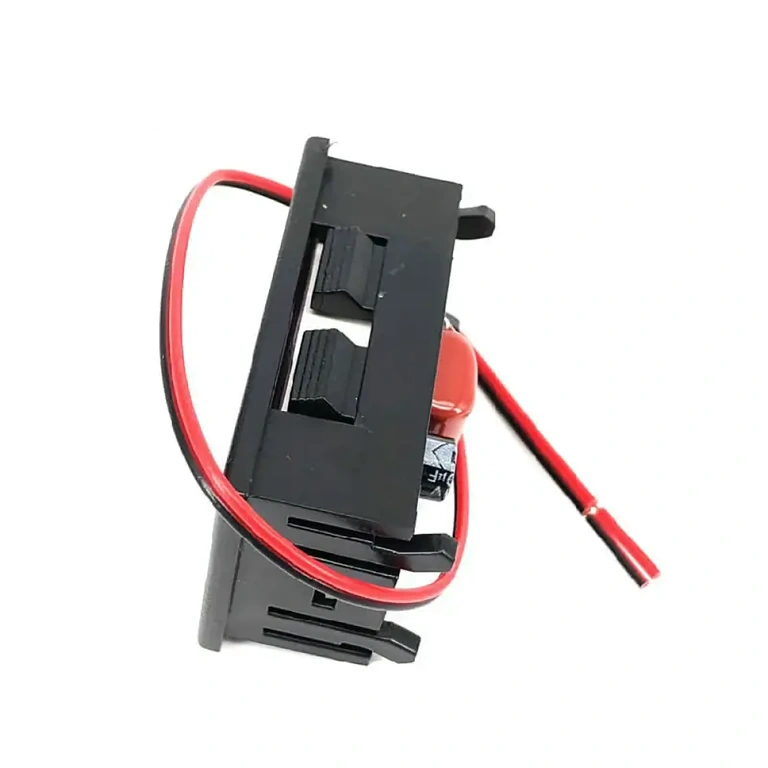

- Vysoká presnosť ±1 % — odchýlka pod 2–4 V pri 230 V je plne postačujúca pre profesionálne monitorovanie.
- Univerzálnosť — rovnaké zariadenie meria 230 V (fáza-nula) alebo 380–400 V (fáza-fáza) bez nutnosti úprav.

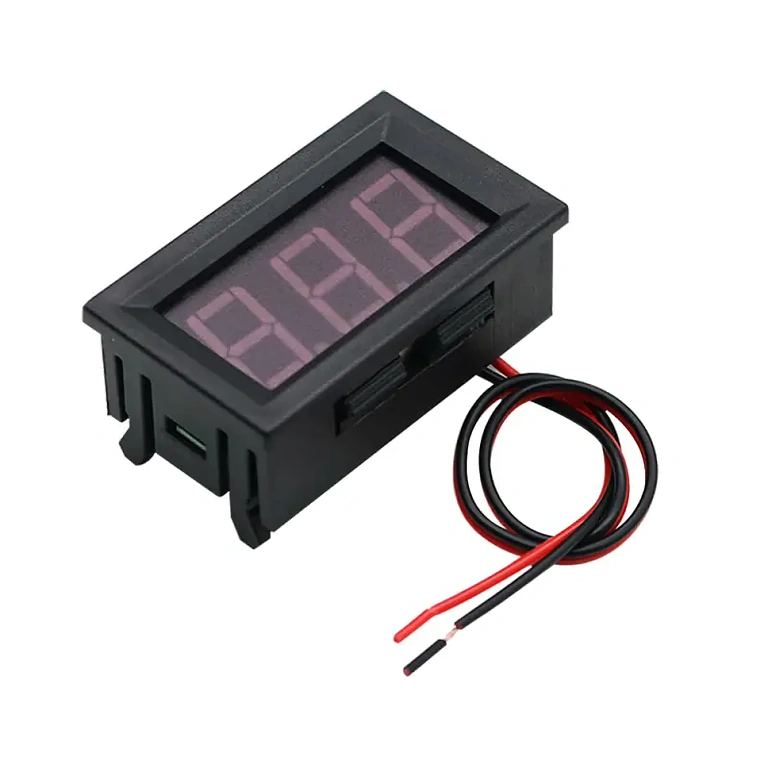

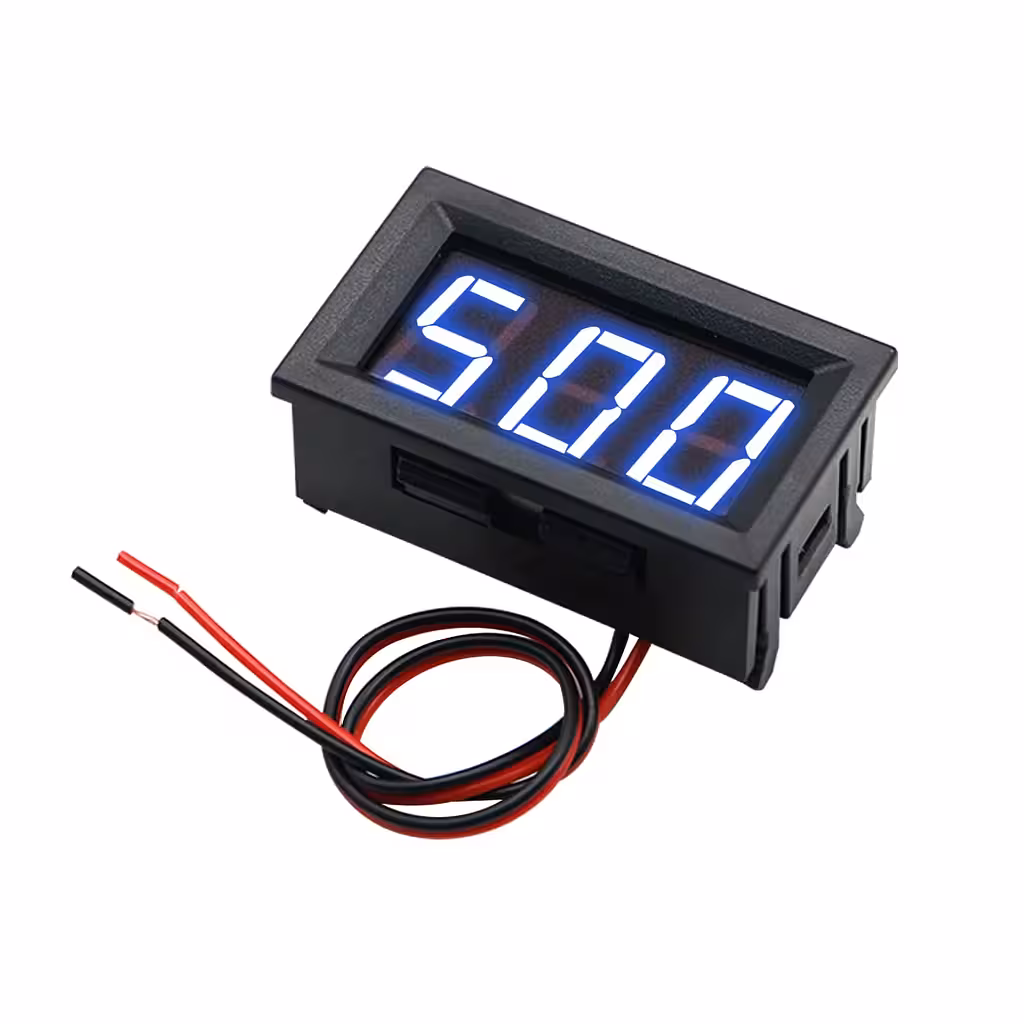

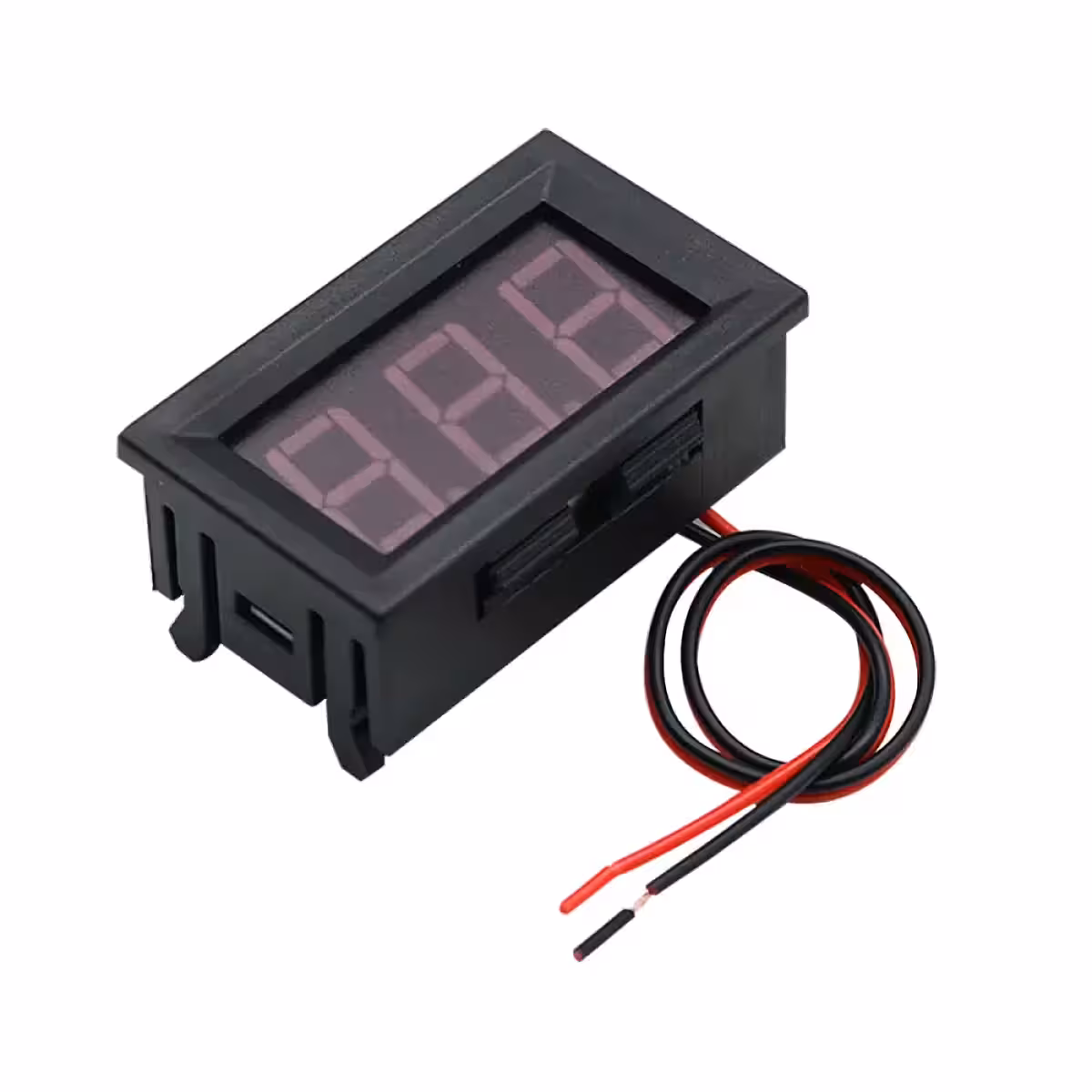

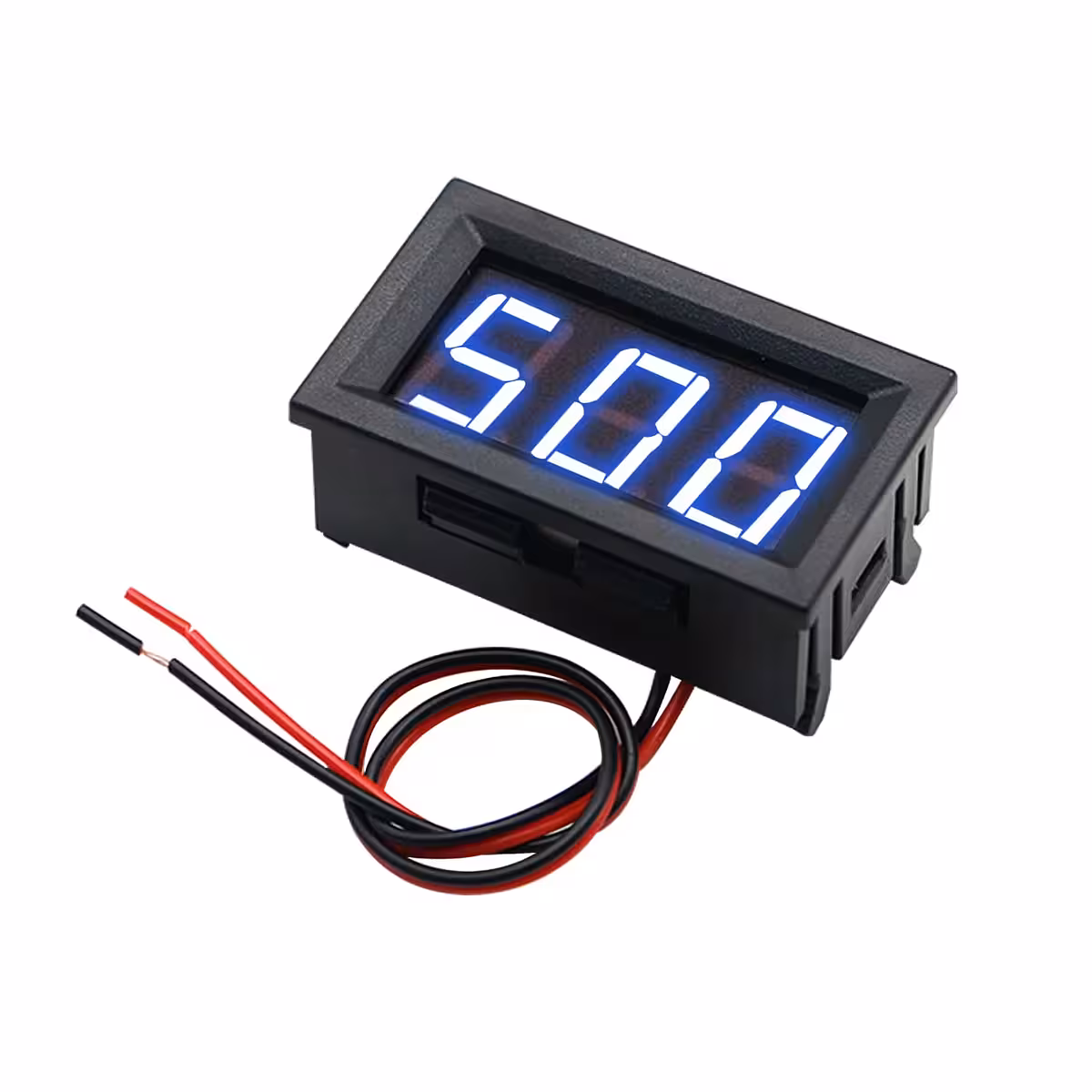

- Čitateľný modrý LED displej (0,56 palca) — veľké číslice sú výborne viditeľné aj z diaľky alebo v slabo osvetlených priestoroch.
- Možnosť kalibrácie — pomocou integrovaného trimra a jemného skrutkovača môžete hodnoty kedykoľvek doladiť.
- Ochrana proti prepólovaniu — náhodné nesprávne zapojenie prístroj nepoškodí.
Technické detaily a výkon
Vďaka vstupnej impedancii nad 1 MΩ voltmeter takmer nezaťažuje meraný obvod a neovplyvňuje prevádzku inštalácie. Priložené 20 cm vodiče sú dostatočne dlhé na pohodlnú montáž do štandardných rozvádzačov a kompaktné rozmery 4,8 x 2,9 x 2,2 cm zaručujú, že sa zmestí do každého panelového výrezu. Zariadenie spoľahlivo pracuje v teplotnom rozsahu od -20 °C do +65 °C, takže je vhodné aj do priemyselných prostredí alebo exteriérových skríň.
| Parameter | Hodnota / Detail |
|---|---|
| Typ merania | Striedavé napätie (AC) |
| Kompatibilita | Jednofázové a trojfázové siete |
| Napájanie | Z meraného napätia (bez externej batérie) |
| Presnosť | ±1 % |
| Vstupná impedancia | > 1 MΩ |
| Displej | Modrý LED, výška číslic 0,56 palca (14,22 mm) |
| Dĺžka vodičov | 20 cm |
| Kalibrácia | Integrovaný potenciometer (trimer) |
| Ochrana | Proti prepólovaniu |

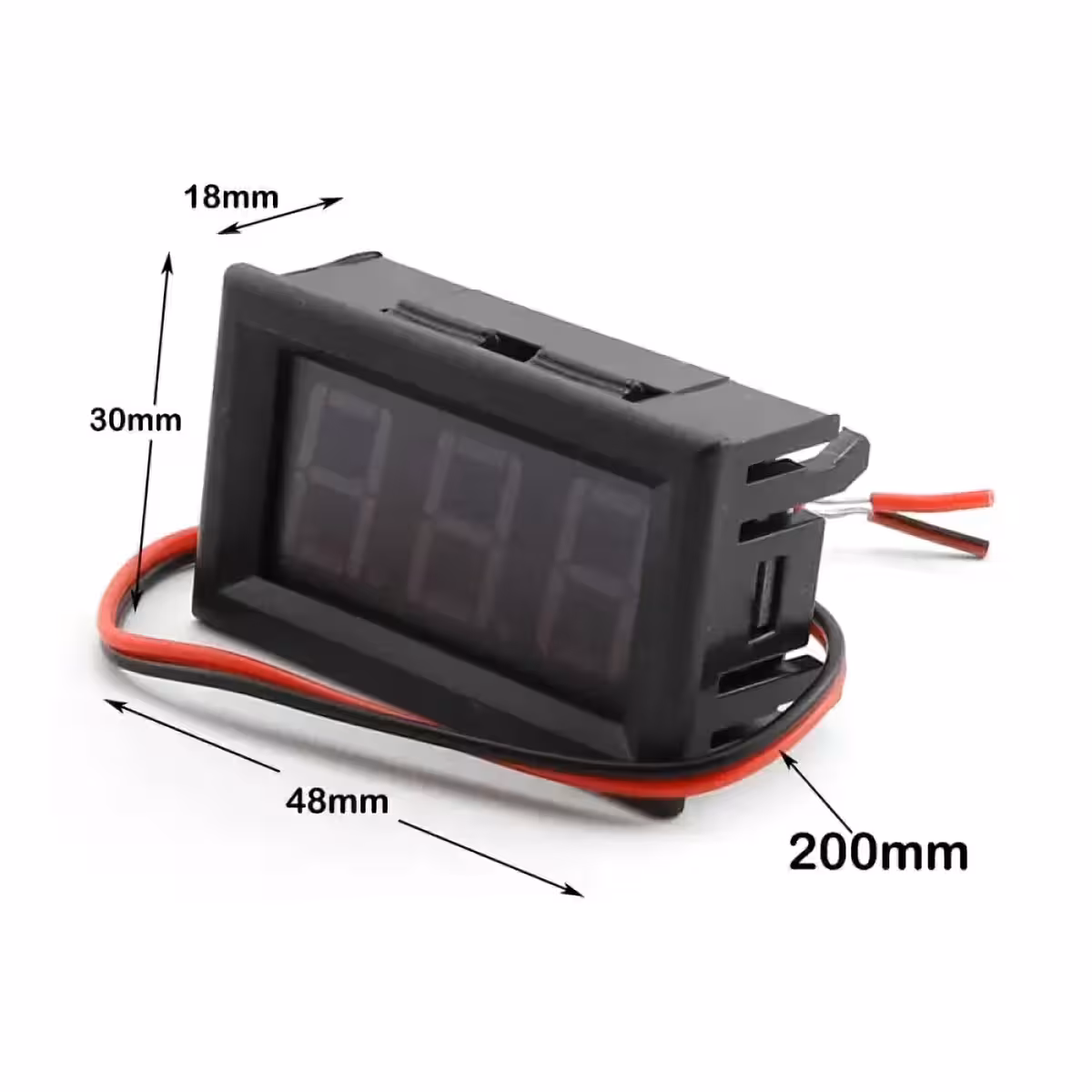

| Rozmery produktu | 4,8 x 2,9 x 2,2 cm |
| Montážny otvor | 4,6 x 2,7 cm |
| Čistá hmotnosť | 18 g |
| Prevádzková teplota | -20 °C … +65 °C |
Návod na inštaláciu a použitie
- Pred akoukoľvek manipuláciou odpojte napájanie obvodu.
- Pripravte montážny otvor v paneli s rozmermi 4,6 x 2,7 cm.
- Vložte voltmeter do otvoru a zaistite ho bočnými úchytmi.
- Pripojte červený (+) a čierny (-) vodič k meraným bodom: fáza–nula (jednofázovo) alebo fáza–fáza (trojfázovo).
- Zapnite napájanie a odčítajte hodnotu na LED displeji.
- Ak sa zobrazená hodnota líši od referenčného meradla, pomocou jemného skrutkovača nastavte potenciometer na zadnej strane.
- Pred finálnym spustením skontrolujte a zaizolujte všetky spoje.
Obsah balenia
- 1 x Digitálny AC panelový voltmeter s modrým LED displejom
- Integrované pripojovacie vodiče (20 cm)
Často kladené otázky
Dokáže merať aj jednosmerné napätie (DC)?
Nie. Tento model je určený výhradne pre striedavé napätie (AC). Pre DC aplikácie je potrebné zvoliť príslušný model.
Potrebuje voltmeter samostatné napájanie?
Nie. Napája sa priamo z meraného napätia, čo výrazne zjednodušuje zapojenie.
Ako ho zapojím v trojfázovej sieti?
Vodiče pripojte medzi ľubovoľné dve fázy. Voltmeter bude zobrazovať medzifázové napätie, typicky 380–400 V AC.
Čo sa stane pri prepólovaní vodičov?
Vďaka vnútornej ochrane sa prístroj nepoškodí. Pre správnu funkciu však odporúčame dodržať polaritu.
Ako prebieha kalibrácia?
Na zadnej strane prístroja sa nachádza trimer. Pomocou precízneho skrutkovača ním otáčajte, kým sa zobrazená hodnota nezhoduje s hodnotou na kalibrovanom meracom prístroji.
Je vhodný do štandardných rozvádzačov?
Áno. Montážny výrez 4,6 x 2,7 cm je kompatibilný s väčšinou bežne dostupných rozvádzačov a ovládacích panelov.
