Automatické relé na kontrolu hladiny vody s 3 sondami – spoľahlivé riadenie čerpadla bez dozoru
Zabudli ste vypnúť čerpadlo a nádrž pretiekla? Alebo hladina klesla príliš nízko a čerpadlo bežalo naprázdno? Toto automatické relé na kontrolu hladiny vody vyrieši tieto problémy za vás. Automaticky zapína a vypína čerpadlo na základe aktuálnej hladiny vody, ktorú detegujú sondy. Vy sa už o nič nemusíte starať.

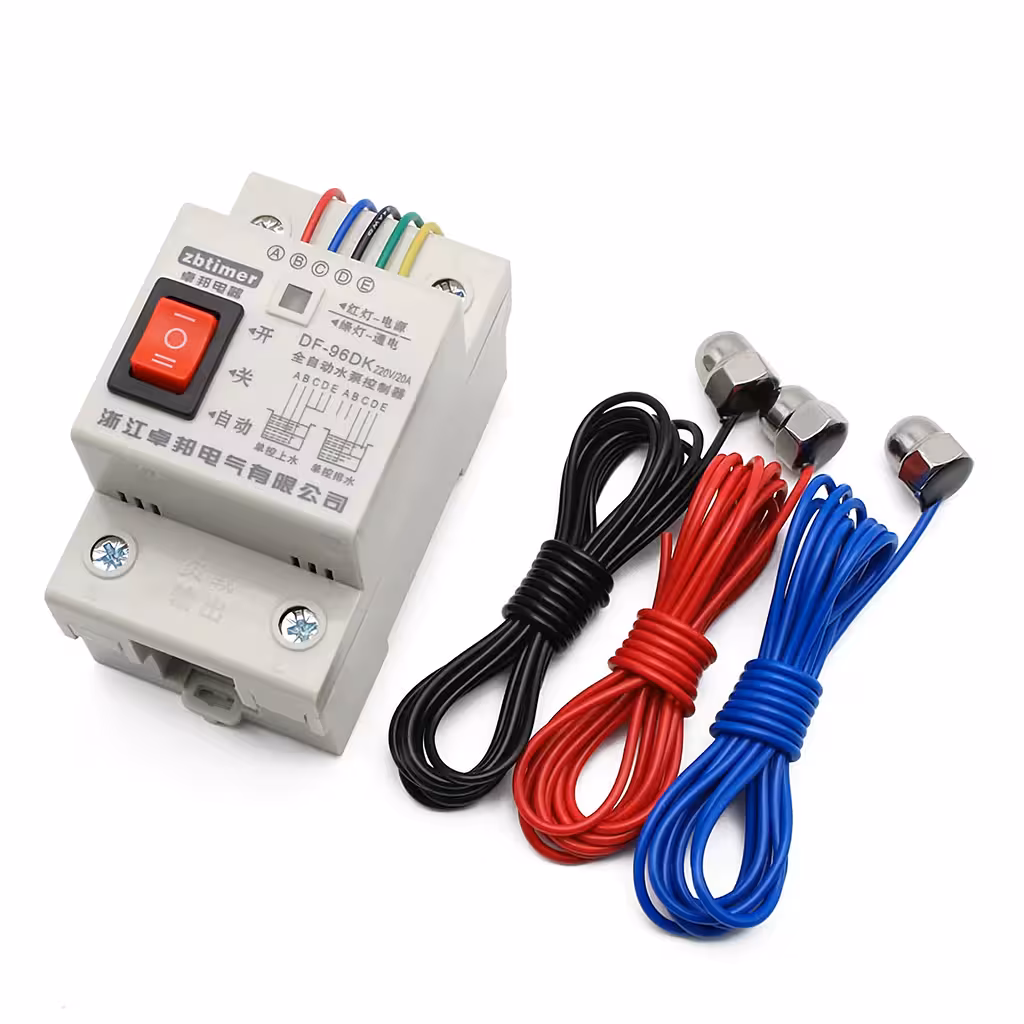

Poznámka: Balenie obsahuje riadiace relé a 3 hladinové sondy (každá s dĺžkou 5 m). Vodné čerpadlo nie je súčasťou balenia.
Prečo si vybrať tento model? (Kľúčové výhody):
- 3 sondy s dĺžkou 5 m v balení — okamžité riešenie pre hlboké nádrže alebo stredne veľké bazény bez nutnosti dokupovať príslušenstvo
- Reléový výstup 20A / 220V (odporová záťaž) — bez problémov zvládne aj výkonnejšie čerpadlá bez rizika preťaženia
- 3 prevádzkové režimy: AUTO / ON / OFF — manuálne ovládanie prepnete v priebehu sekundy bez nutnosti zásahu do kabeláže
- 4 predkonfigurované scenáre — napúšťanie, vypúšťanie, udržiavanie minimálnej hladiny alebo prečerpávanie medzi dvoma nádržami s jasnými schémami zapojenia
- Farebné kódovanie (červená, modrá, čierna, zelená, žltá) — jednoduchá identifikácia každej sondy, čo prakticky eliminuje chyby pri inštalácii

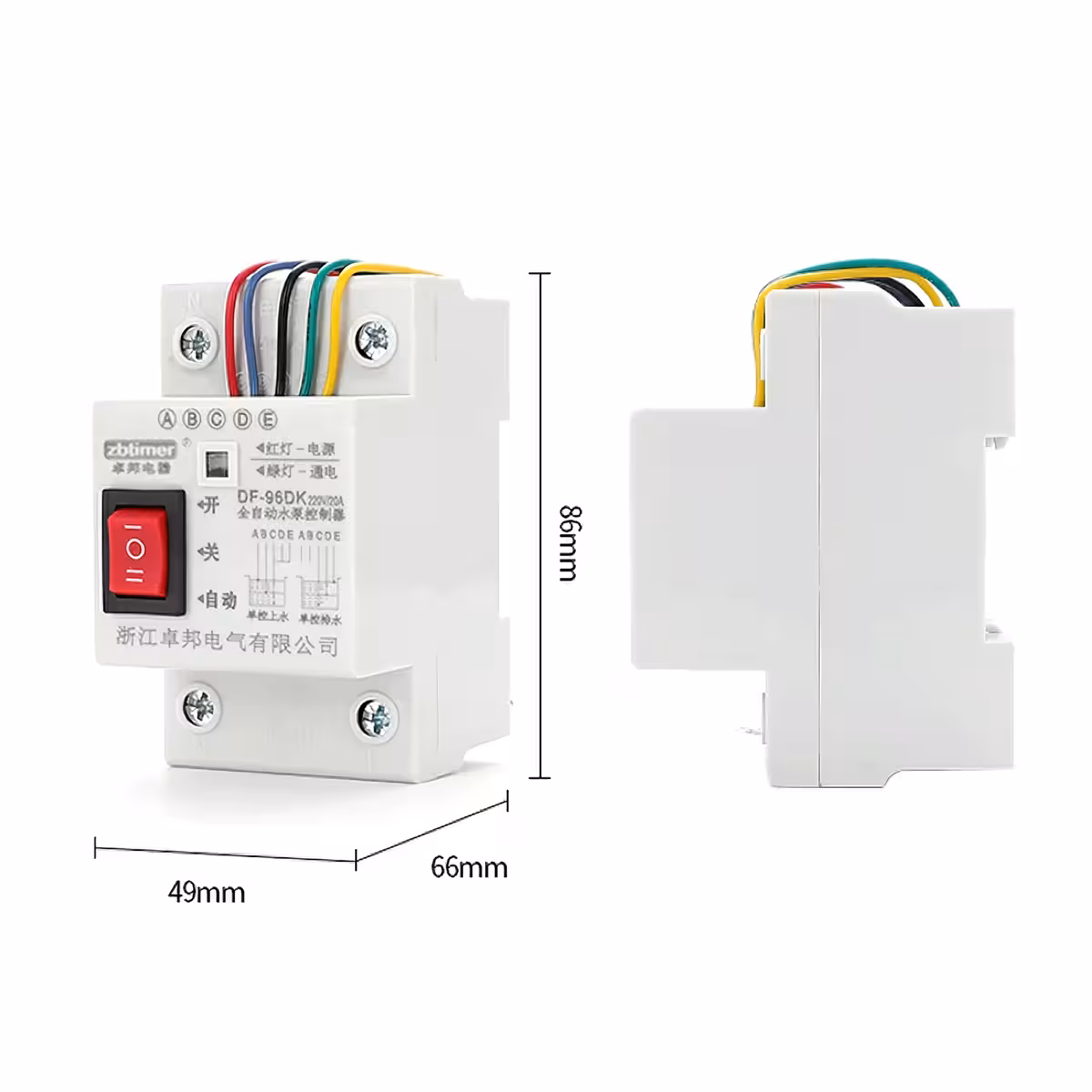

- Kompaktné rozmery 86×66×49 mm — zmestí sa do každého rozvádzača alebo elektroinštalačnej krabice
Detaily a výkon
Detekcia hladiny funguje na princípe elektrickej vodivosti — kovové sondy ponorené vo vode pri kontakte s hladinou uzavrú obvod, čím aktivujú alebo deaktivujú relé. Zariadenie podporuje 20A pre odporovú záťaž a 10A pre indukčnú záťaž (motory, čerpadlá), vďaka čomu je plne kompatibilné s väčšinou bežných ponorných aj povrchových čerpadiel pre domáce či polopriemyselné využitie. Trojpolohový prepínač vám poskytuje okamžitú kontrolu — ak potrebujete čerpadlo spustiť alebo vypnúť manuálne, nemusíte nič odpájať.
| Parameter | Hodnota / Detail |
|---|---|
| Menovité napätie | 220V AC |
| Reléový výstup – odporová záťaž | 20A / 220V |
| Reléový výstup – indukčná záťaž | 10A / 220V |
| Počet sond v balení | 3 sondy |
| Dĺžka sond | 5 metrov každá |
| Prevádzkové režimy | ON / OFF / AUTO |

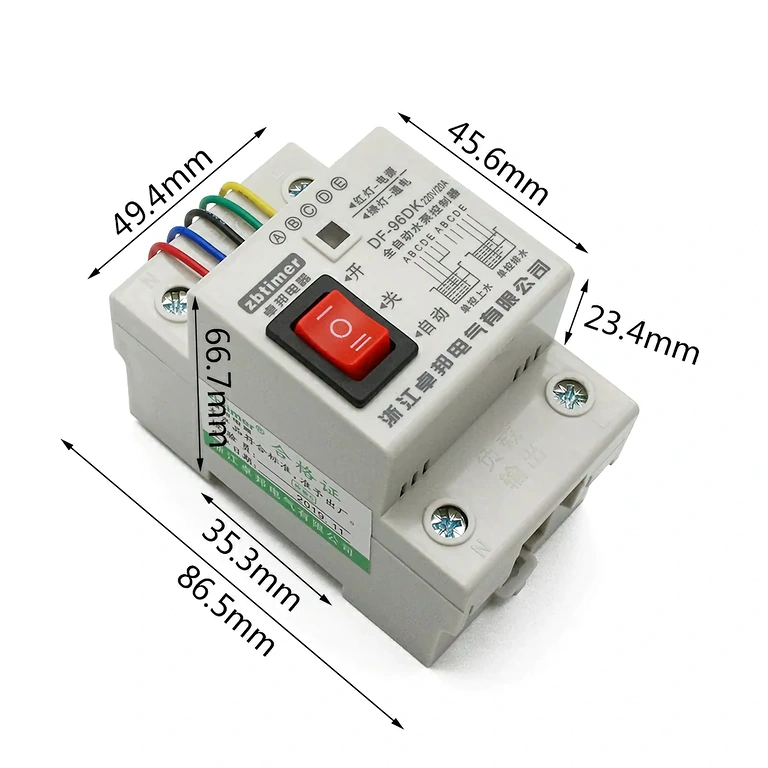

| Rozmery puzdra | 86 × 66 × 49 mm |
| Kompatibilné aplikácie | Nádrže, zásobníky, bazény, akváriá |
Návod na zapojenie a použitie

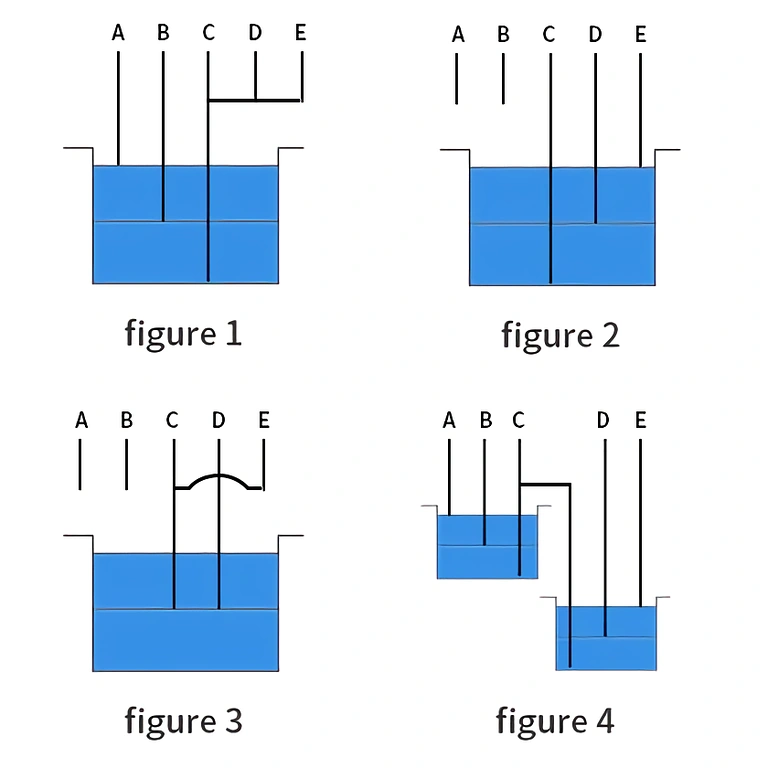

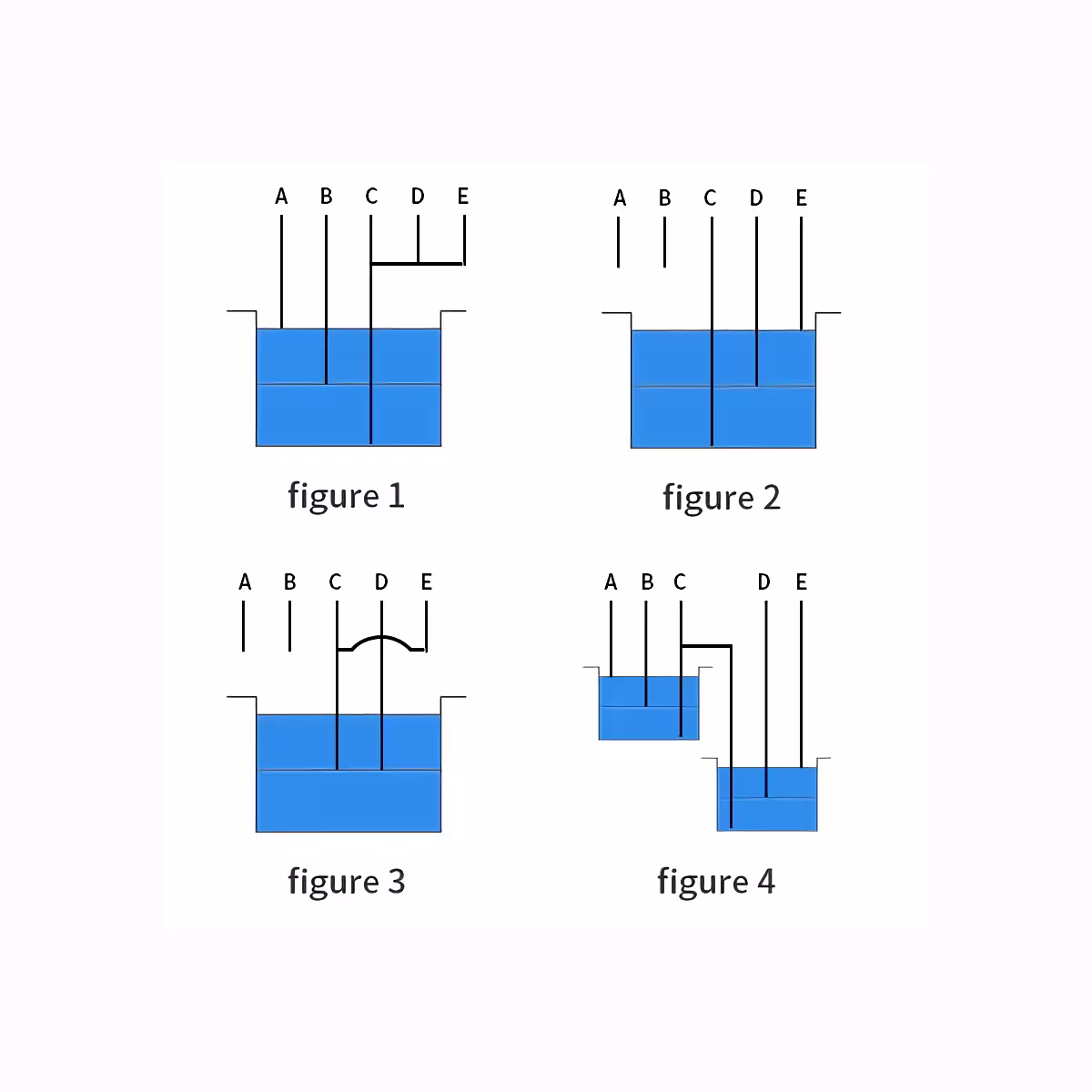

- Automatické napúšťanie nádrže (Obrázok 1): Pripojte sondu A (červená) na hornú úroveň – vypne čerpadlo pri plnej nádrži; sondu B (modrá) na spodnú úroveň – zapne čerpadlo pri poklese hladiny; sondu C (čierna) ako spoločnú linku na dno. Sondy D (zelená) a E (žltá) sa zapájajú spolu s C.
- Automatické vypúšťanie nádrže (Obrázok 2): Sonda E na hornej úrovni zapne čerpadlo; sonda D na spodnej úrovni vypne čerpadlo; C zostáva ako spoločná linka. Sondy A a B zostávajú nezapojené.
- Udržiavanie minimálnej hladiny (Obrázok 3): Pripojte C a D ako kontrolné body pre nízku hladinu; prepojte E a C. Sondy A a B zostávajú nezapojené. Čerpadlo sa automaticky vypne, keď hladina klesne pod minimálnu hranicu.
- Automatické prečerpávanie medzi dvoma nádržami (Obrázok 4): Sonda A na hornej úrovni hornej nádrže (vypnutie čerpadla); sonda B na spodnej úrovni hornej nádrže (zapnutie čerpadla); C ako spoločná linka pre obe nádrže; sonda D na nízkej úrovni spodnej nádrže (vypnutie čerpadla); sonda E na vysokej úrovni spodnej nádrže (zapnutie čerpadla). Ak nie je potrebná aktivácia pri vysokej hladine v spodnej nádrži, sondu E možno odpojiť.

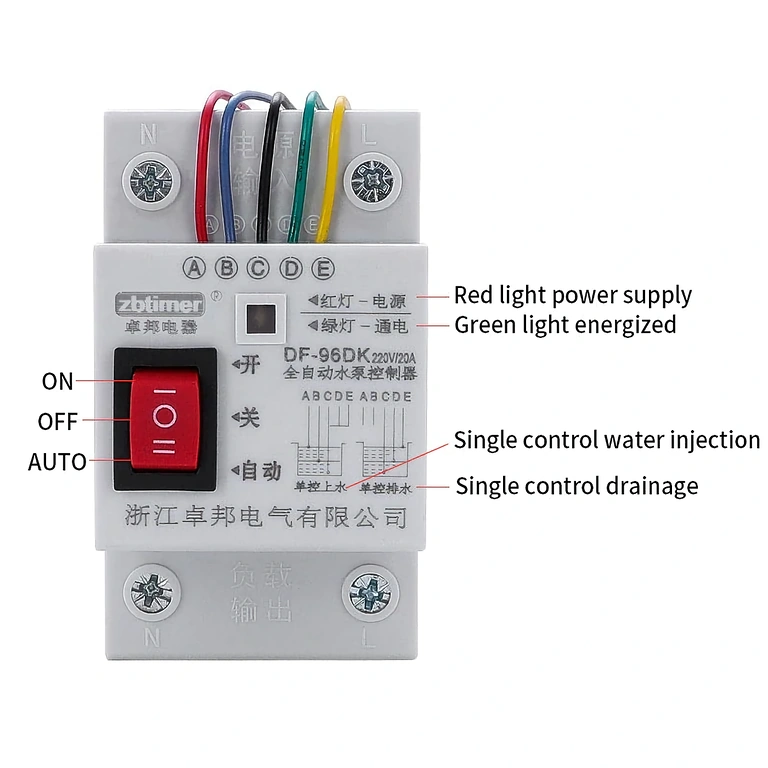

- Pre nepretržitú automatickú prevádzku nastavte prepínač do polohy AUTO, pre manuálny zásah použite polohy ON/OFF.
Obsah balenia

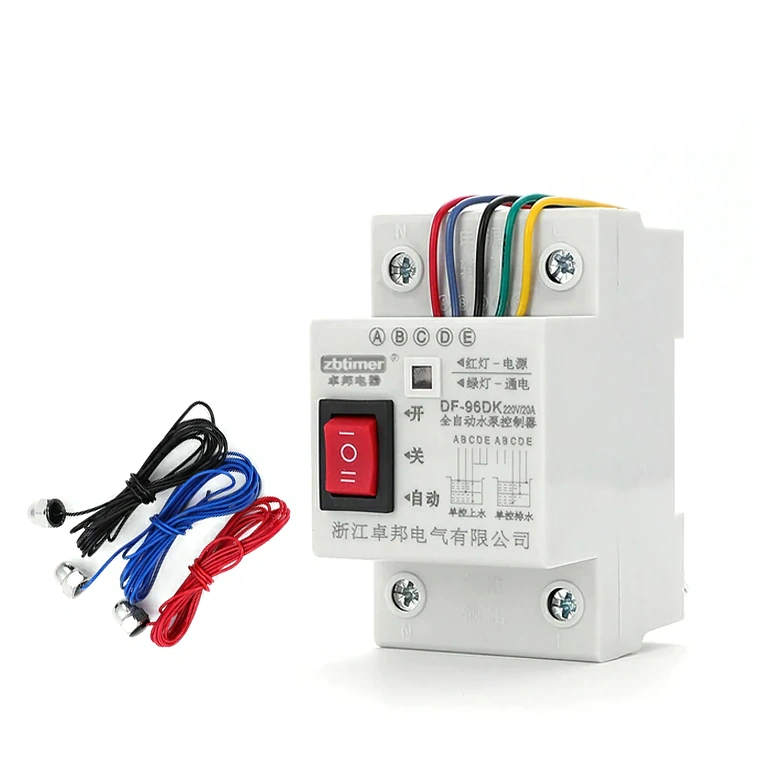

- 1× Automatické relé na kontrolu hladiny vody 220V

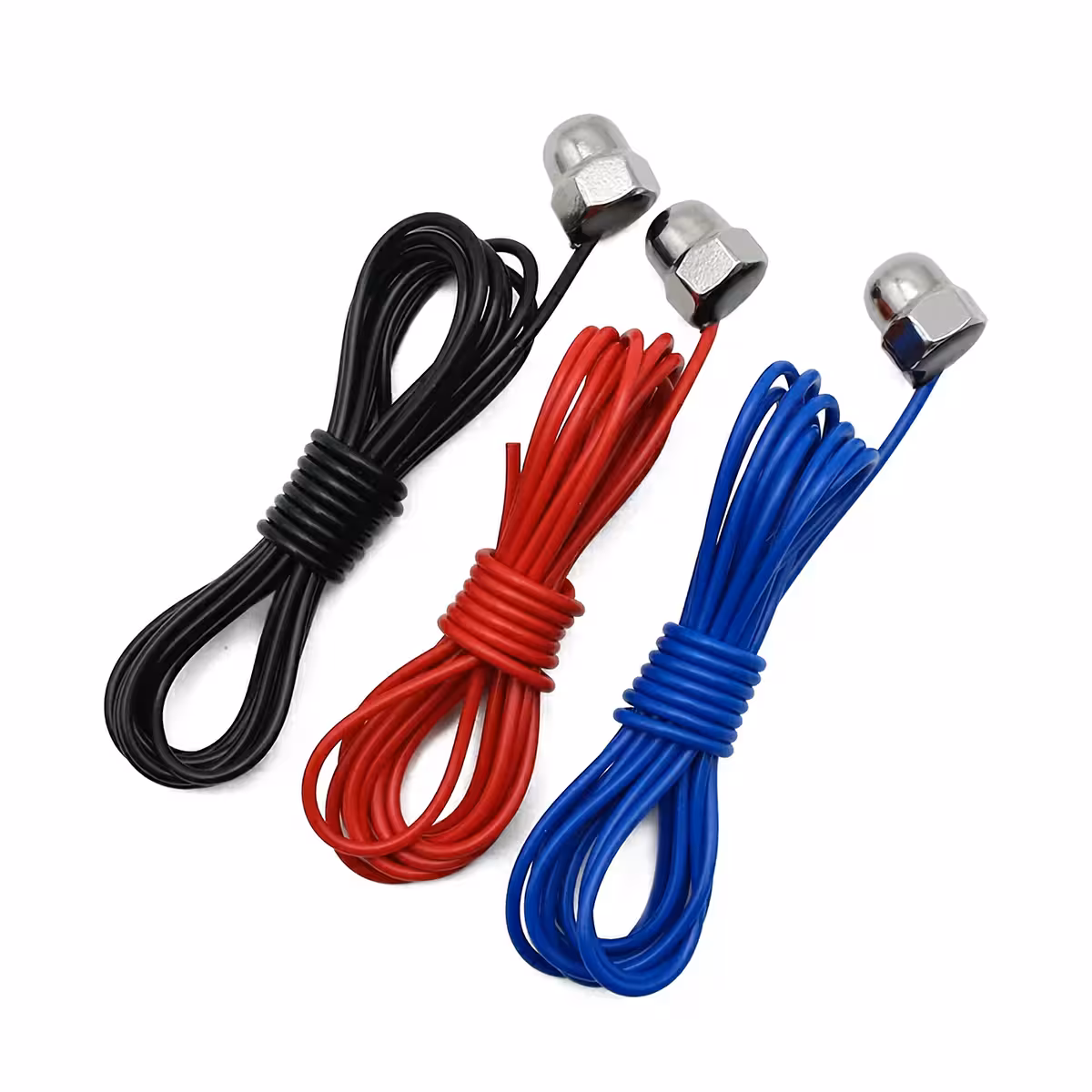

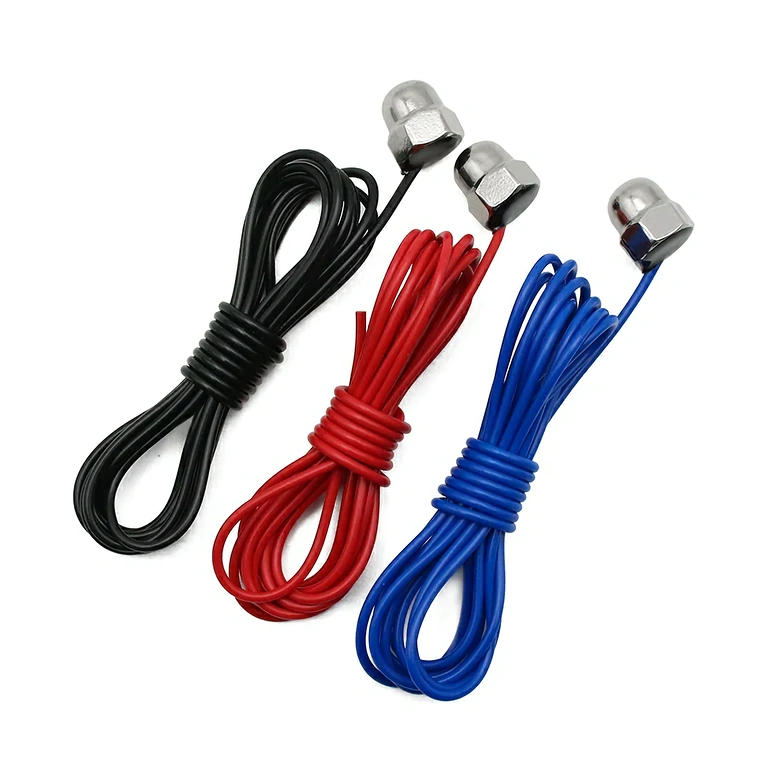

- 3× Nerezové hladinové sondy (každá 5 m)
Často kladené otázky
Je relé kompatibilné s akýmkoľvek typom ponorného čerpadla?
Áno, funguje s ponornými aj povrchovými čerpadlami na 220V AC, pokiaľ odber prúdu nepresahuje 20A (odporová záťaž) alebo 10A (indukčná záťaž). Pred inštaláciou si skontrolujte technický štítok vášho čerpadla.
Môžem sondy použiť v slanej alebo chlórovanej vode (bazény)?
Áno. Sondy sú odolné voči korózii a zvládajú bežnú koncentráciu chlóru alebo soli. V prostredí s veľmi agresívnou chémiou odporúčame sondy pravidelne kontrolovať a v prípade známok opotrebovania ich vymeniť.
Dajú sa sondy predĺžiť nad 5 metrov?
Áno, pomocou vhodného elektrického kábla a vodotesných spojok. Pre vzdialenosti nad 20 m odporúčame použiť tienený kábel, aby sa znížilo riziko elektrického rušenia, ktoré by mohlo spôsobiť falošné spínanie.
Čo sa stane po výpadku prúdu?
Po obnovení napájania relé pokračuje v prevádzke podľa aktuálnej polohy prepínača a stavu hladiny vody. Zariadenie nemá vnútornú pamäť stavu – čerpadlo reaguje okamžite na aktuálne podmienky.
Dokáže ovládať prečerpávanie medzi dvoma nádržami súčasne?
Áno. Pomocou scenára podľa Obrázka 4 relé monitoruje hladinu v oboch nádržiach pomocou 3 priložených sond a automaticky riadi prečerpávanie vody medzi nimi.
