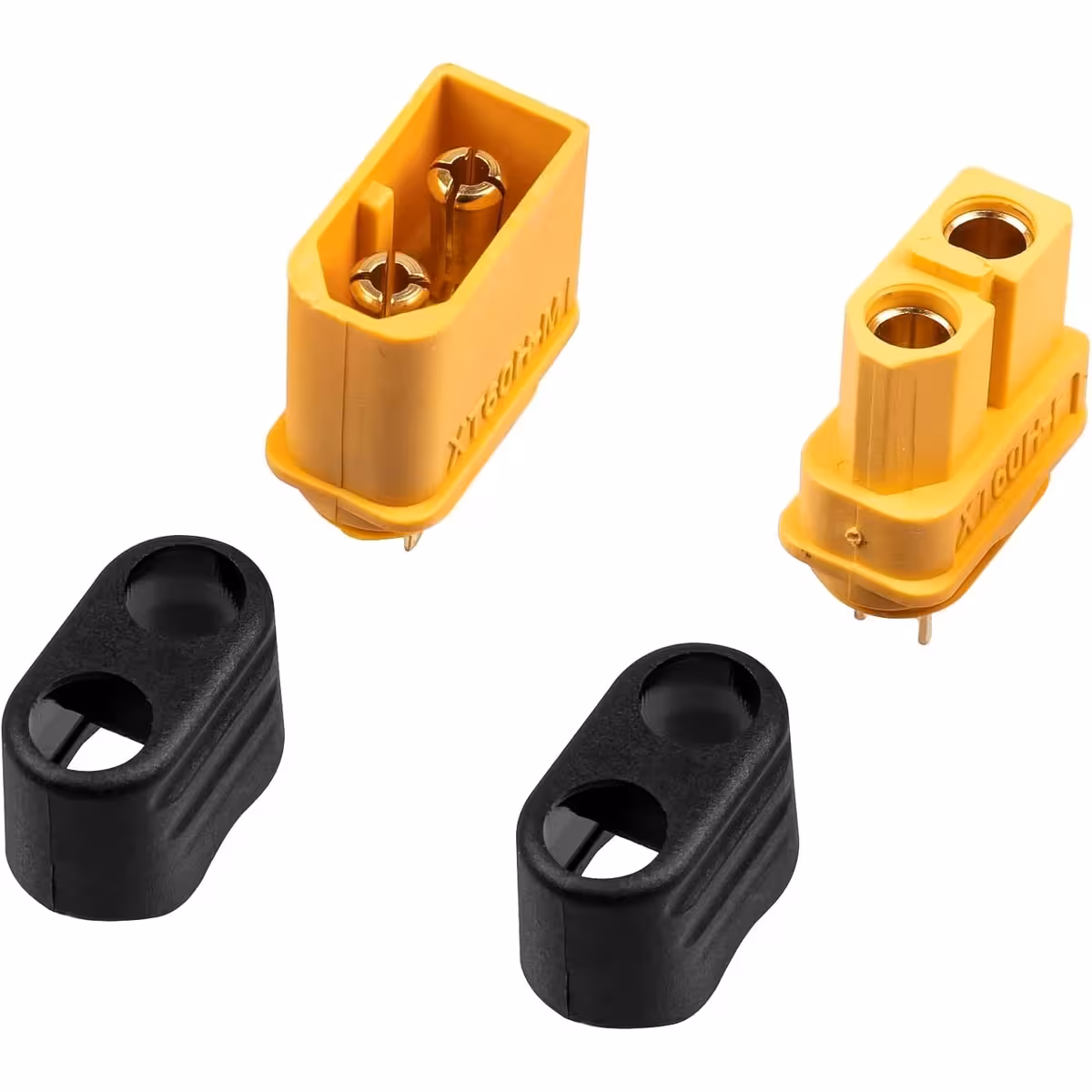

Konektory XT60H – Sada 5 párov s pozlátenými kontaktmi a nízkym odporom 0,5 mΩ pre vysokoprúdové aplikácie
Nekvalitné spoje vás stoja viac, než si myslíte: spôsobujú straty výkonu, prehrievanie a vypálené kontakty. Ak pracujete s LiPo, LiFePO₄ alebo Li-Ion batériami pri prúdoch 30 – 60 A, potrebujete konektory XT60H, na ktoré sa môžete spoľahnúť. Táto sada 5 párov (samec + samica) ponúka kontakty z pozlátenej medi, vnútorný odpor len 0,5 mΩ a telo z odolného nylonu PA, ktorý zvládne teploty až do 120 °C. Ideálna voľba pre drony, elektrokolobežky, elektrobicykle alebo RC projekty, kde je spoľahlivosť prioritou.
Poznámka: Konektory XT60H sú plne mechanicky aj elektricky kompatibilné so štandardnými konektormi XT60 – môžete ich bez obáv kombinovať.
Prečo si vybrať práve tento model? (Kľúčové výhody):
- Pozlátené medené kontakty — prechodový odpor iba 0,5 mΩ a nulová oxidácia v čase, na rozdiel od pocínovaných verzií klasických XT60.
- Trvalý prúd 60 A (MC) — bez problémov zvládne napájanie batériových systémov elektrokolobežiek a elektrobicyklov bez rizika prehriatia.
- Ochrana proti prepólovaniu — asymetrický tvar znemožňuje nesprávne zapojenie, čím chráni vašu elektroniku a BMS pred skratom.
- Životnosť 1000 cyklov — pevnosť spoja 3 kg zaručuje stabilný kontakt aj po stovkách zapojení a odpojení.
- Tepelná odolnosť od -20 °C do +120 °C — telo z nylonu PA sa nedeformuje ani v extrémnych zimných podmienkach alebo v blízkosti horúcich motorov.
- Výhodná sada 5 párov — dostatok konektorov pre viacero projektov naraz alebo ako praktická zásoba do dielne.
Detaily a výkon
Kontaktný systém s pružinou z pozlátenej medi zabezpečuje pevný úchop 3 kg – spoj sa nerozpojí ani pri intenzívnych vibráciách, napríklad pri jazde na kolobežke alebo agresívnom lete s dronom. Vnútorný odpor 0,5 mΩ znamená, že pri prúde 60 A sú straty na konektore nižšie ako 2 W, čo je v porovnaní s lacnými alternatívami (s odporom 5 – 10 mΩ) zanedbateľné. Odporúčaný kábel 12AWG je presne dimenzovaný na maximálny prúd a hmotnosť 7,72 g na konektor je ideálna pre aplikácie, kde záleží na každom grame.

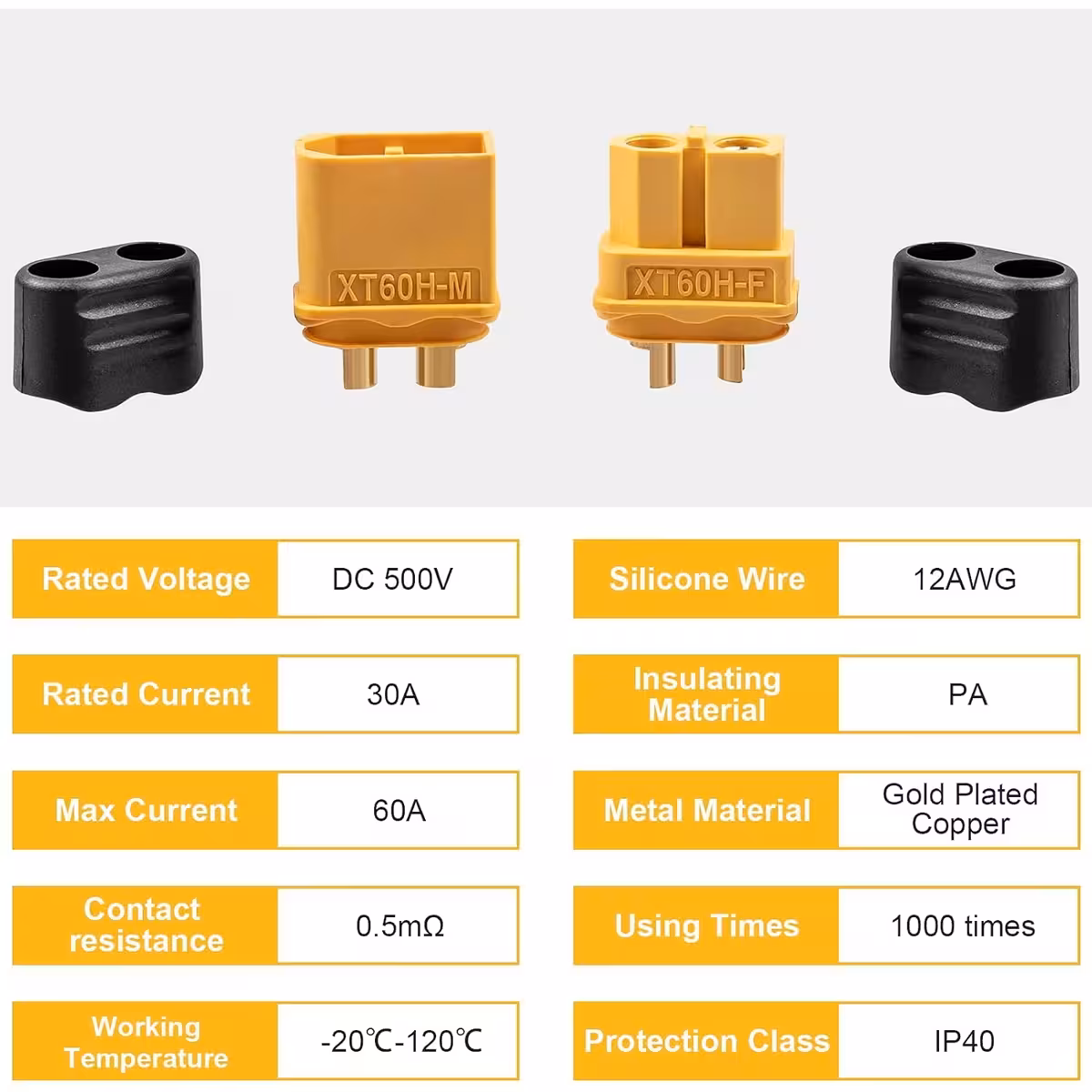

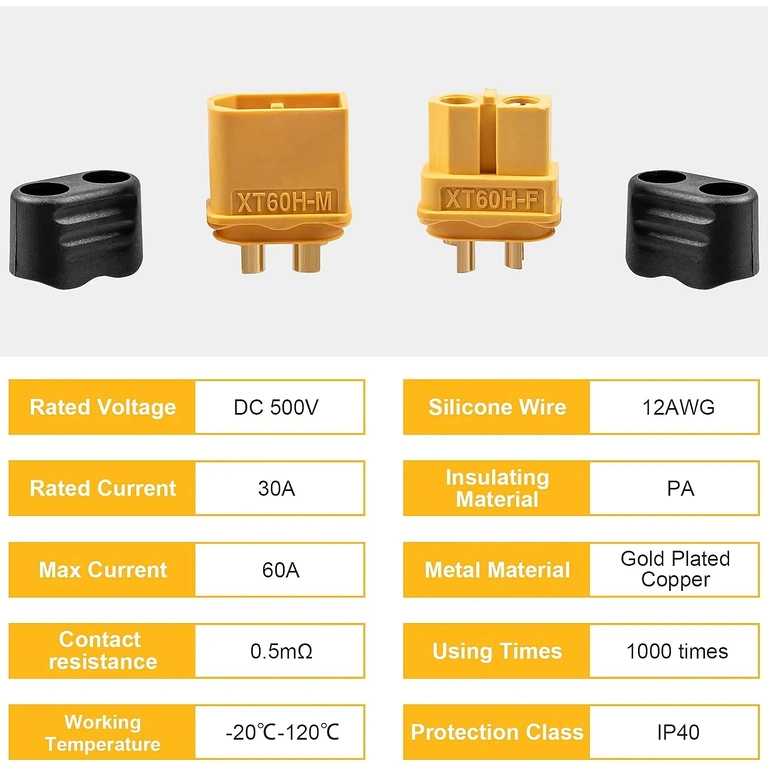

| Parameter | Hodnota / Detail |
|---|---|
| Typ konektora | XT60H samec + samica |
| Materiál vnútorného kontaktu | Pozlátená meď |
| Materiál tela | Nylon / PA odolný voči teplu |
| Vnútorný odpor | 0,5 mΩ |
| Maximálny prúd RC | 30 A |
| Maximálny trvalý prúd (MC) | 60 A |
| Prevádzková teplota | -20 °C ~ +120 °C |
| Hmotnosť (1 ks) | 7,72 g |
| Sila rozpojenia | 3 kg / 600 s |
| Odporúčaný kábel | 12AWG |
| Životnosť | Až 1000 cyklov zapojenia |
| Kompatibilita batérií | LiPo, LiFePO₄, Li-Ion |
| Kompatibilita konektora | Štandard XT60 (mechanicky aj elektricky) |

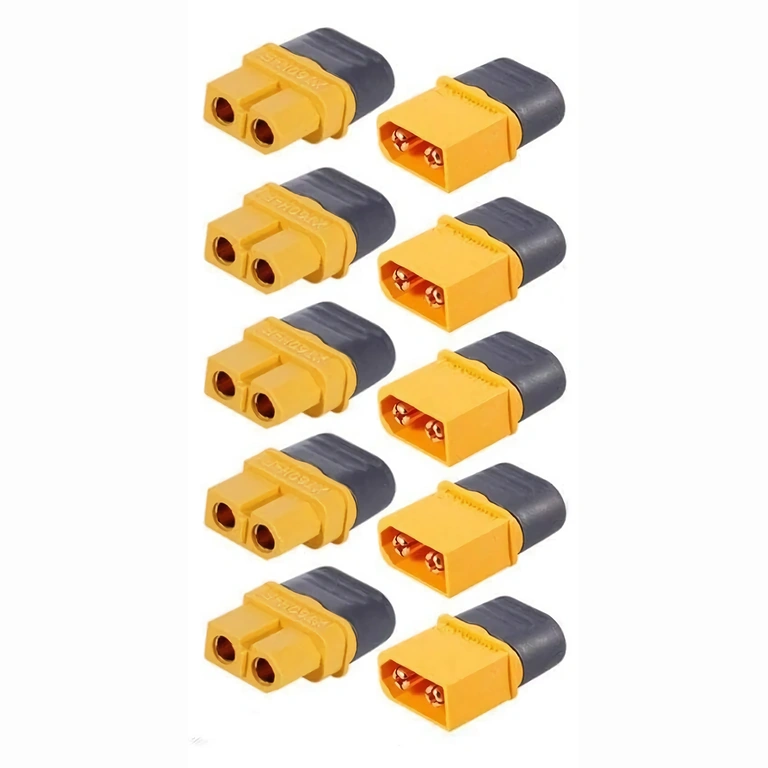

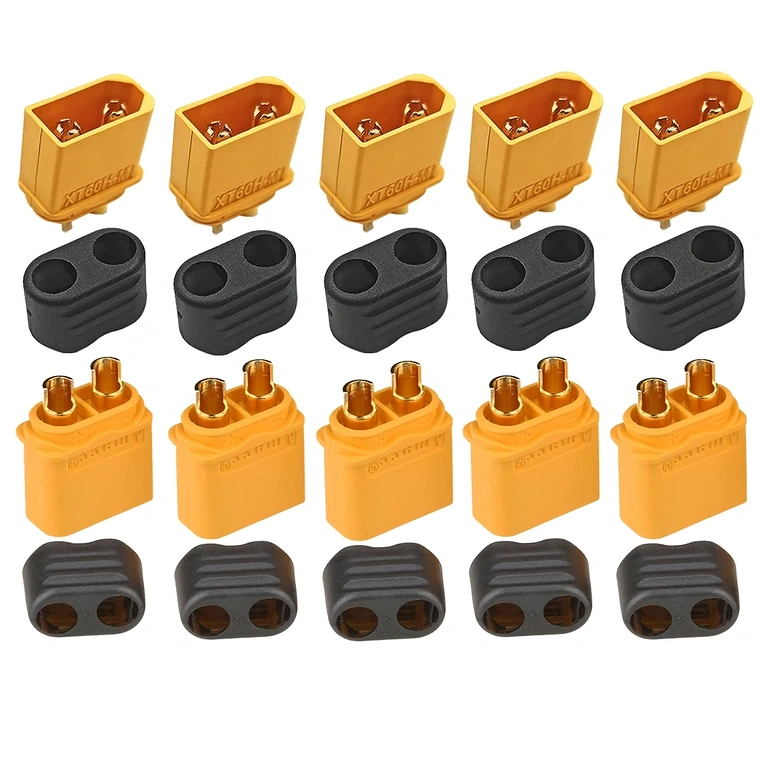

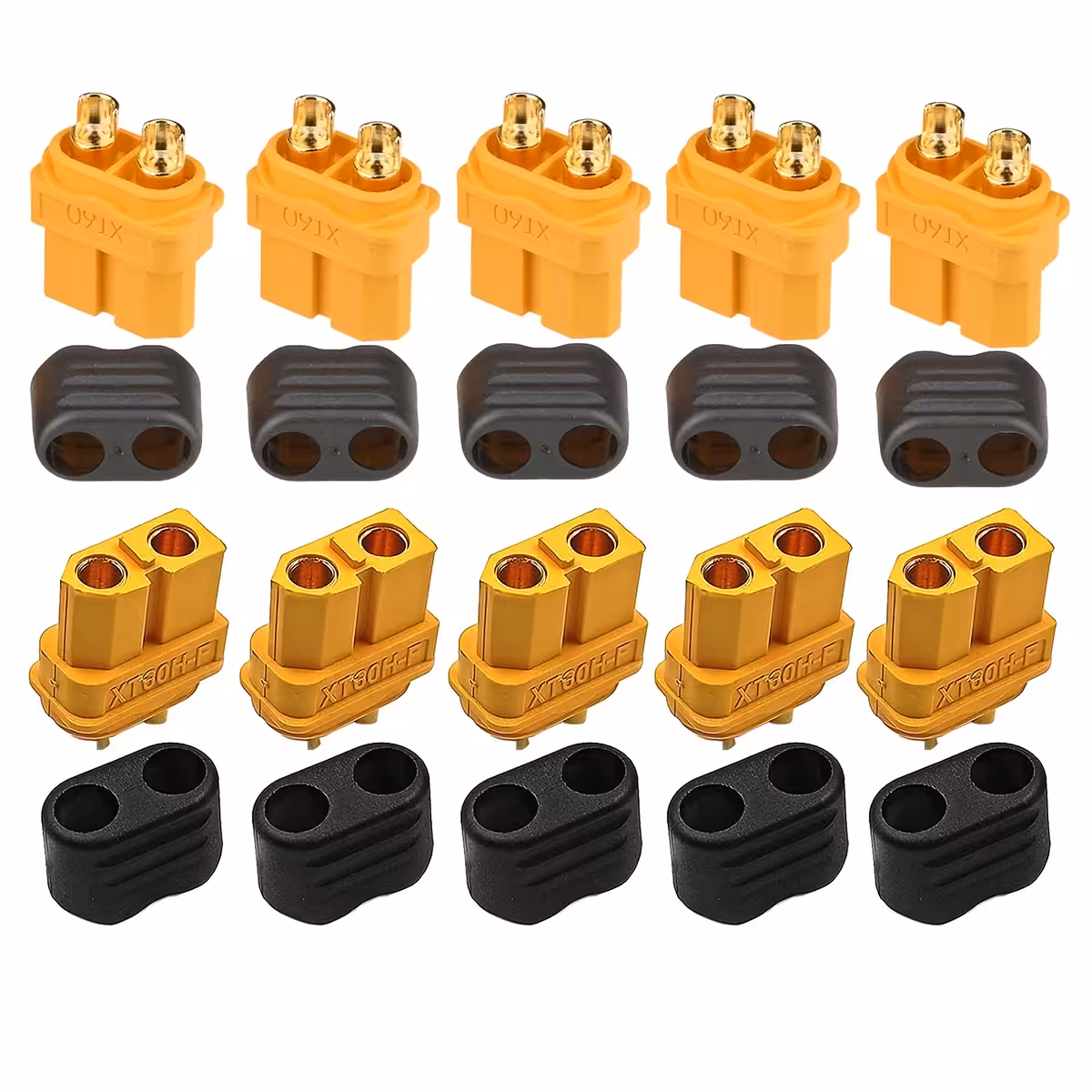

Obsah balenia

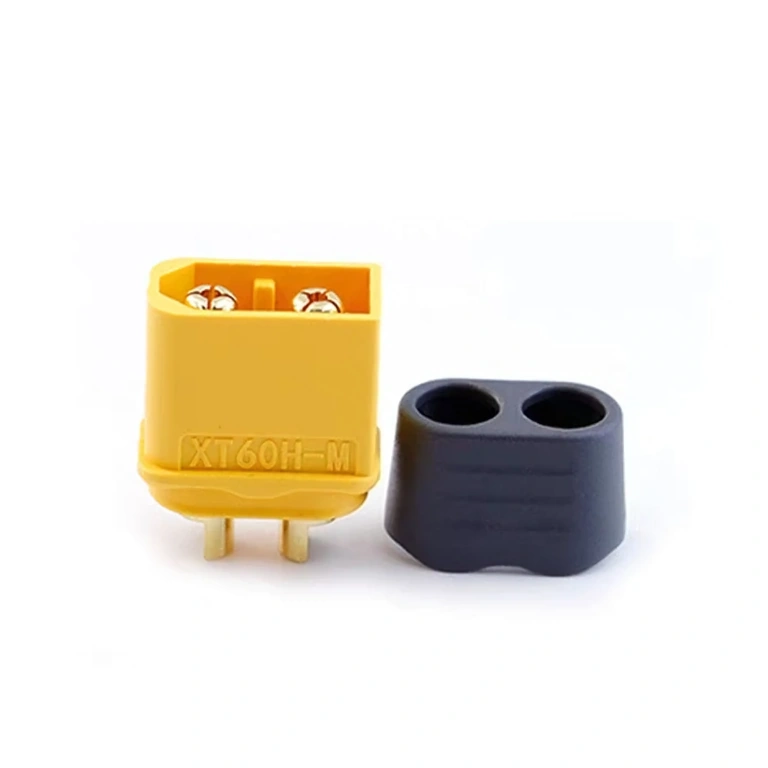

- 5 x konektor XT60H samec (male)

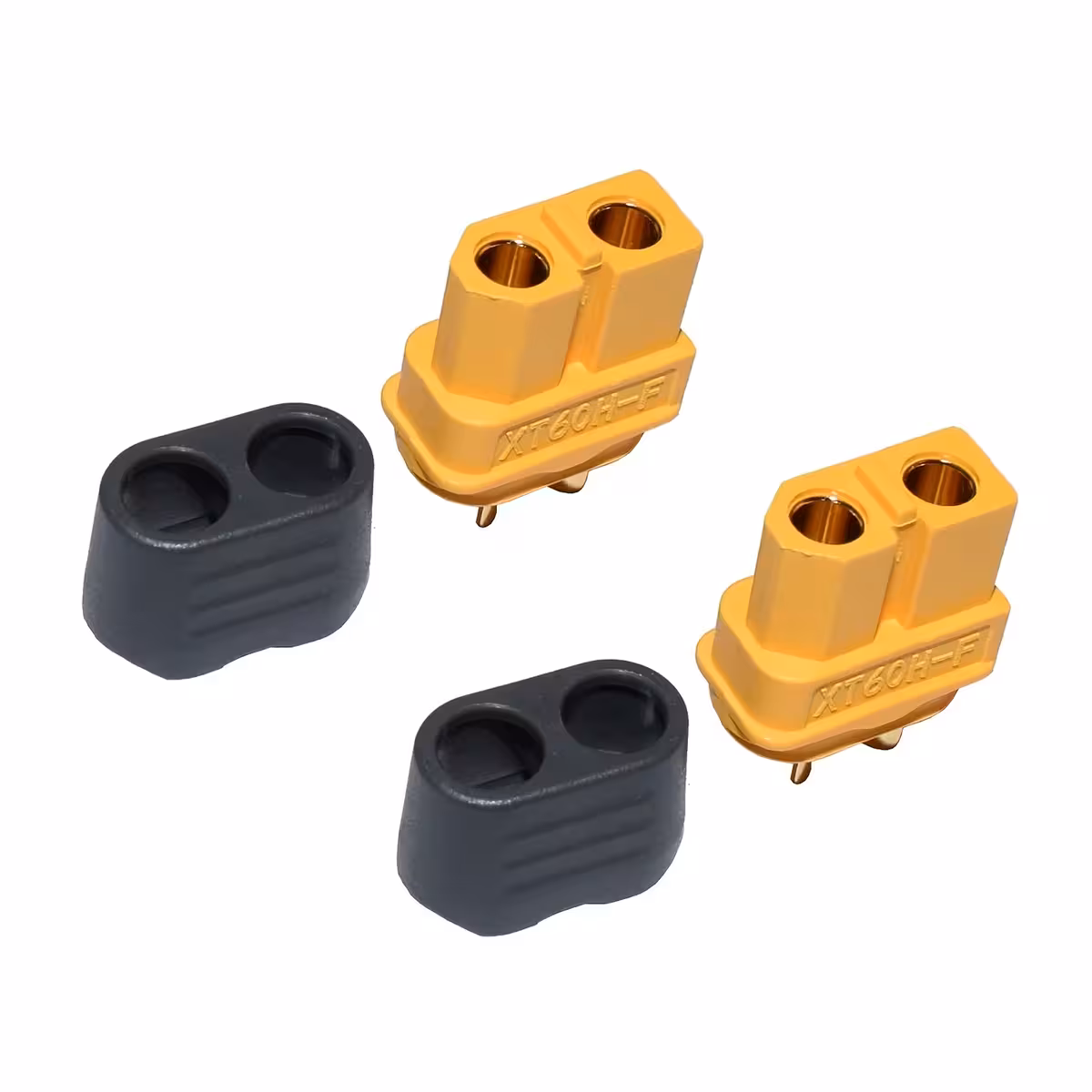

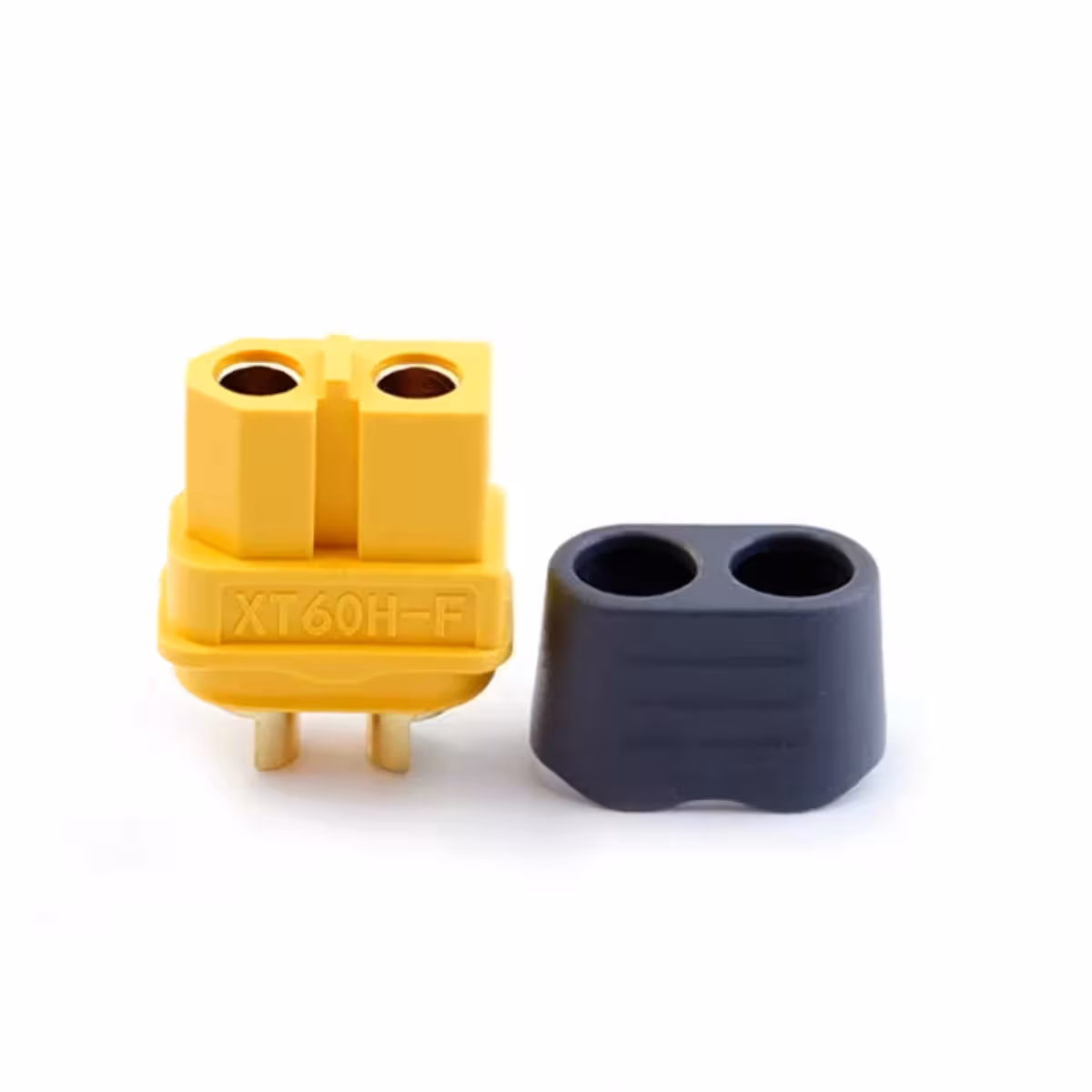

- 5 x konektor XT60H samica (female)
Často kladené otázky
Aký je rozdiel medzi XT60 a XT60H?
Verzia XT60H má kontakty z pozlátenej medi, zatiaľ čo klasická verzia používa pocínovanú meď. Výsledkom je nižší vnútorný odpor, prakticky nulová oxidácia a odolnejšie nylonové telo. Oba typy sú plne kompatibilné a môžete ich bez problémov kombinovať.
Sú vhodné aj pre LiFePO₄ alebo Li-Ion batérie, nielen pre LiPo?
Áno. Konektory XT60H sú univerzálne pre všetky typy lítiových batérií: LiPo, LiFePO₄ aj Li-Ion, vrátane systémov s BMS. Kompatibilita závisí od pracovného prúdu a napätia, nie od chemického zloženia článkov.
Aký prierez kábla mám použiť?
Odporúčame kábel 12AWG, ktorý je dimenzovaný na trvalý prúd 60 A. Pri RC aplikáciách s odberom do 30 A postačí aj 14AWG, no pre maximálnu tepelnú bezpečnosť odporúčame zostať pri 12AWG.
Ako správne prispájkovať konektory XT60H na kábel?
Použite spájkovačku s výkonom minimálne 60 W a kvalitný cín s tavidlom. Odizolovaný kábel vložte do otvoru konektora, pridajte cín a rovnomerne zahrejte, kým cín úplne neprenikne do spoja. Pracujte rýchlo – dlhé prehrievanie môže spôsobiť deformáciu nylonového tela konektora.
