Trojfázový usmerňovací mostík 50A 1200V – stabilné jednosmerné napätie s minimálnym zvlnením pre náročné priemyselné aplikácie
Pri napájaní frekvenčných meničov, VFD jednotiek alebo systémov na nabíjanie batérií je nestabilné jednosmerné napätie s vysokým zvlnením nežiaduce. Tento trojfázový usmerňovací mostík s parametrami 50A / 1200V je navrhnutý presne na tento účel – zabezpečuje kompletné usmernenie troch striedavých fáz a poskytuje čistý a predvídateľný DC výstup. Je kompaktný, odolný a pripravený na okamžitú integráciu.
Poznámka: Pri trvalej prevádzke blízko limitu 50A odporúčame montáž na externý chladič alebo zabezpečenie núteného prúdenia vzduchu.
Prečo si vybrať práve tento model? (Kľúčové výhody):
- 50A / 1200V — dostatočná výkonová rezerva — ideálne pre stredne výkonné priemyselné aplikácie bez nutnosti prevádzky na hranici možností komponentu, čo výrazne predlžuje jeho životnosť

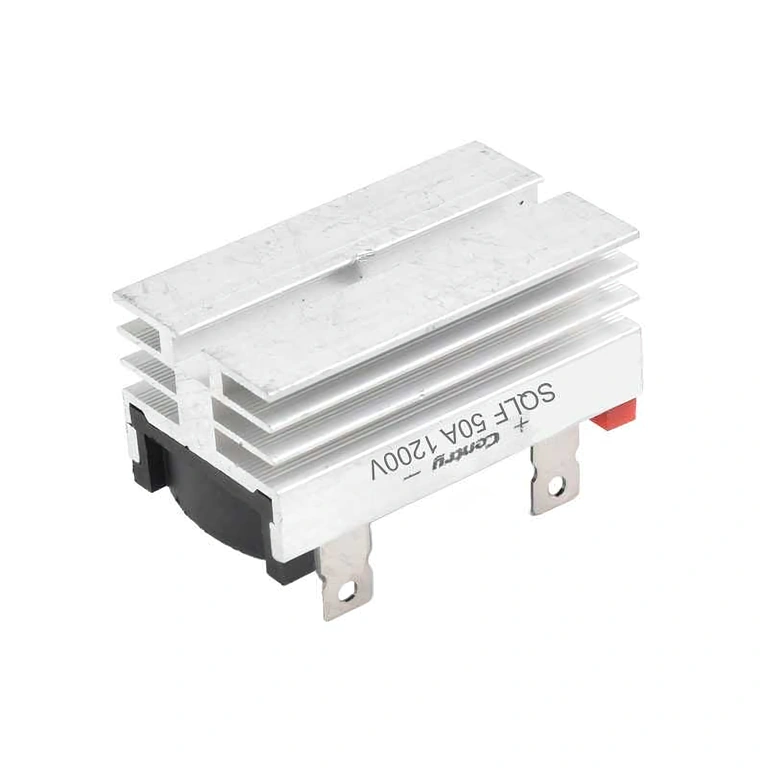

- Hliníkové puzdro s dvojitou funkciou — poskytuje mechanickú ochranu a zároveň slúži ako pasívny chladič; znižuje teplotu diód bez potreby ďalších dielov
- Výrazne nižšie zvlnenie oproti jednofázovým mostíkom — 6-diódová schéma usmerňuje všetky tri fázy naraz, výsledkom čoho je oveľa hladšie jednosmerné napätie na výstupe
- Montáž za 5 minút — vďaka 6 mm otvoru ho upevníte priamo na chladič alebo ovládací panel bez nutnosti špeciálnych adaptérov
- Overená všestrannosť — spoľahlivo funguje v trojfázových meničoch, priemyselných zdrojoch, VFD meničoch, zváracích zariadeniach či fotovoltických systémoch s akumuláciou
Detaily a výkon
Klasická 6-diódová mostíková schéma kompletne usmerňuje všetky tri fázy striedavej siete, čím dodáva DC napätie s minimálnym zvlnením, ktoré je priamo vhodné ako vstupný stupeň pre ďalšie LC alebo kapacitné filtre. Pri štandardnej trojfázovej sieti 400V (združené napätie) dosahuje výstupné DC napätie pred filtráciou približne 540V DC.

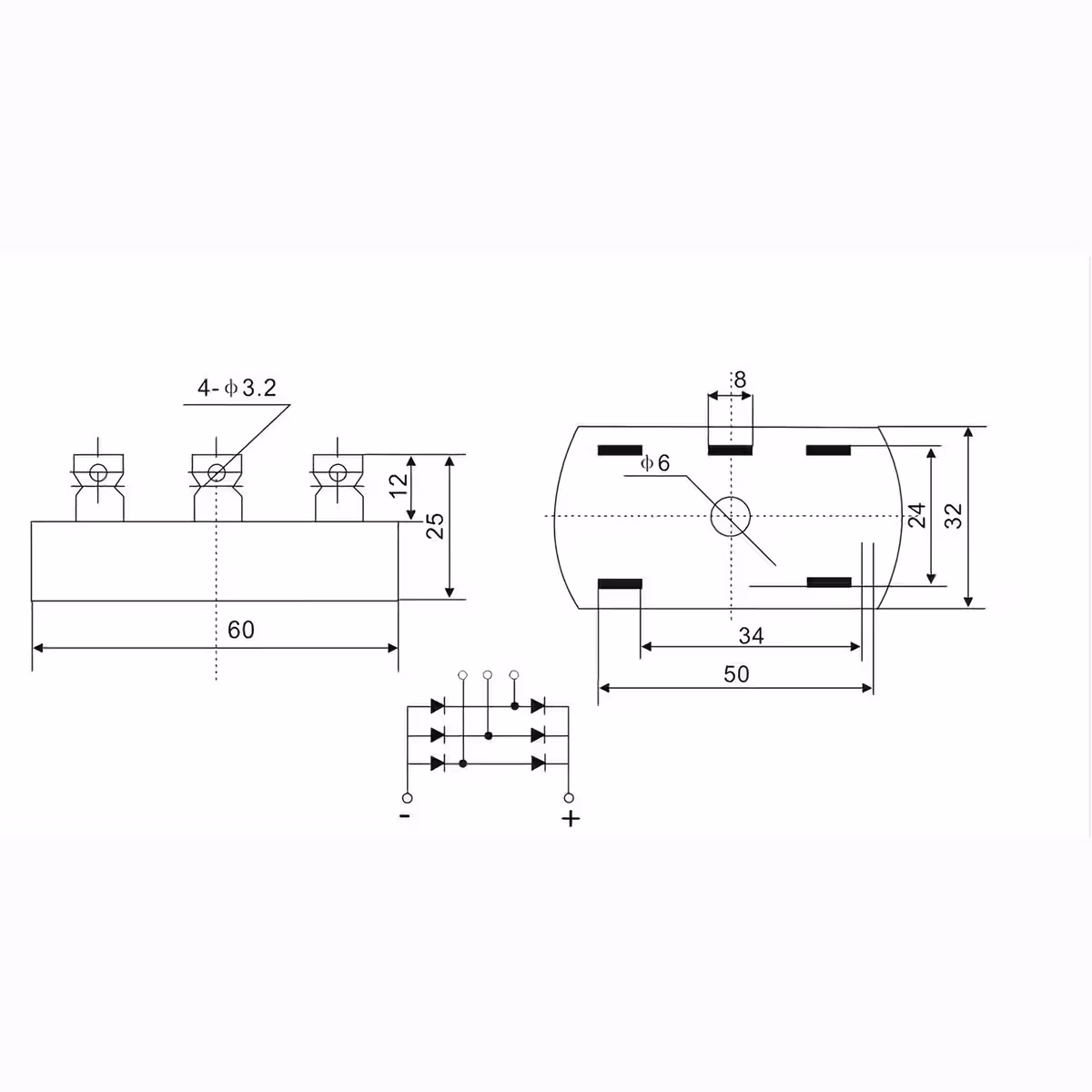

Rozmery 60 x 31 mm umožňujú bezproblémovú integráciu do rozvádzačov, kompaktných napájacích zdrojov alebo automatizačnej techniky, kde je priestor prioritou. Hliníkové puzdro nie je len konštrukčným prvkom, ale aktívne odvádza teplo vznikajúce pri nepretržitej prevádzke, čím chráni vnútorné spoje pred prehriatím.
| Parameter | Hodnota / Detail |
|---|---|
| Maximálny prúd | 50A |
| Maximálne blokovacie napätie | 1200V |
| Typ usmernenia | Trojfázový mostík (6 diód) |
| Materiál puzdra | Hliník (pasívny odvod tepla) |
| Farba | Strieborná |

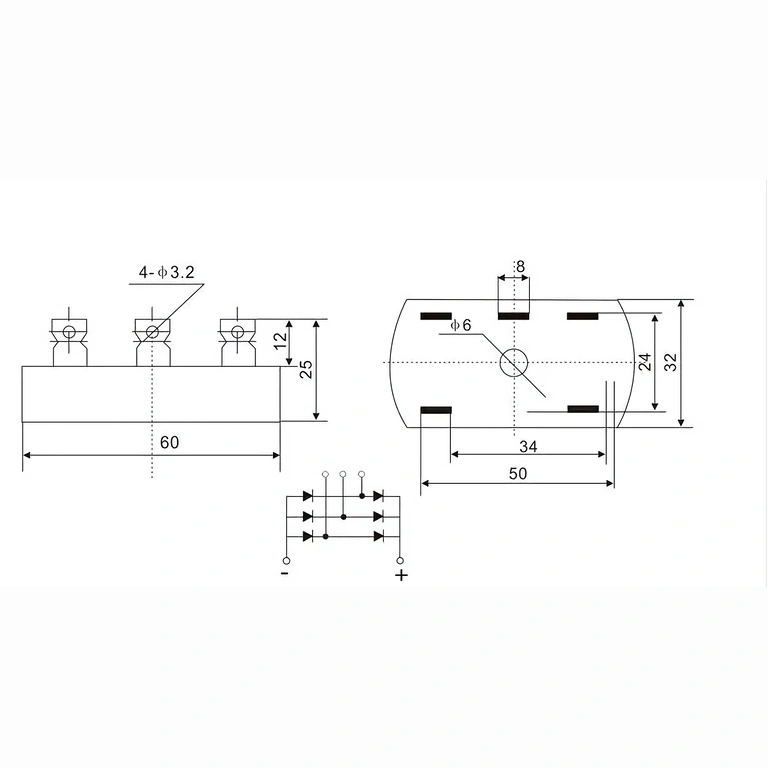

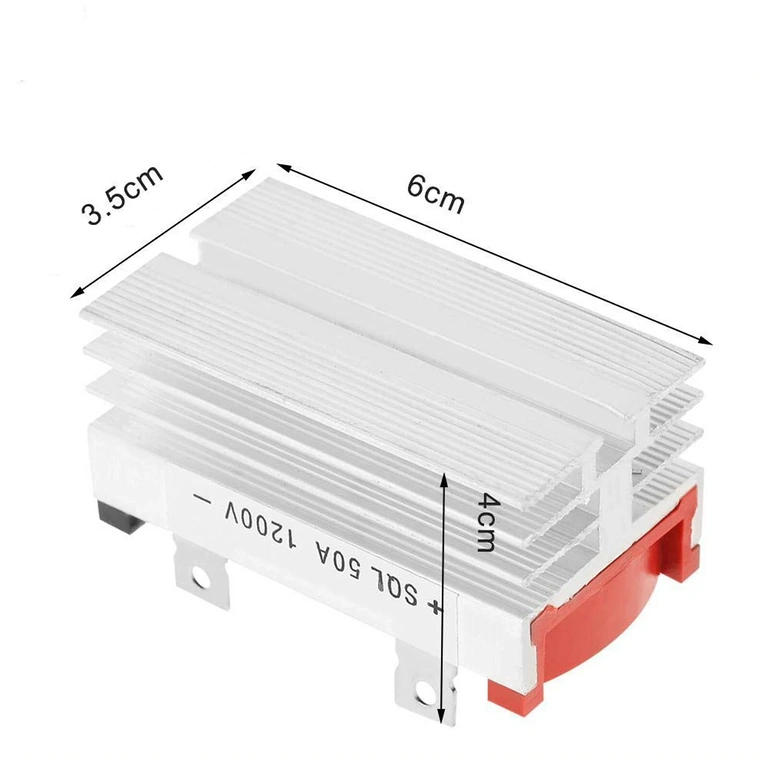

| Rozmery | 60 x 31 mm (približne) |
| Priemer montážneho otvoru | 6 mm (približne) |
| Výstupné DC napätie (400V AC) | ~540V DC (pred filtráciou) |
| Hlavné aplikácie | Meniče, priemyselné zdroje, VFD, nabíjačky batérií, solárne systémy |
Obsah balenia
- 1 x Trojfázový usmerňovací mostík 50A 1200V – hliníkové puzdro
Často kladené otázky
Aký je praktický rozdiel medzi jednofázovým a trojfázovým mostíkom?
Trojfázový mostík usmerňuje všetky tri fázy striedavého prúdu súčasne, nie len jednu. Výsledkom je jednosmerné napätie s výrazne nižším zvlnením, čo znamená stabilnejšie napájanie pre pripojené zariadenia bez potreby masívnej dodatočnej filtrácie.
Potrebujem externý chladič?
Pri prúdoch do 30-35A a prerušovanej prevádzke si hliníkové puzdro poradí samo. Pri prúdoch blížiacich sa k 50A alebo pri dlhodobej nepretržitej prevádzke však odporúčame použiť externý chladič alebo nútené chladenie vzduchom, aby teplota zostala v bezpečných medziach.
Ako sa mostík správne zapája?

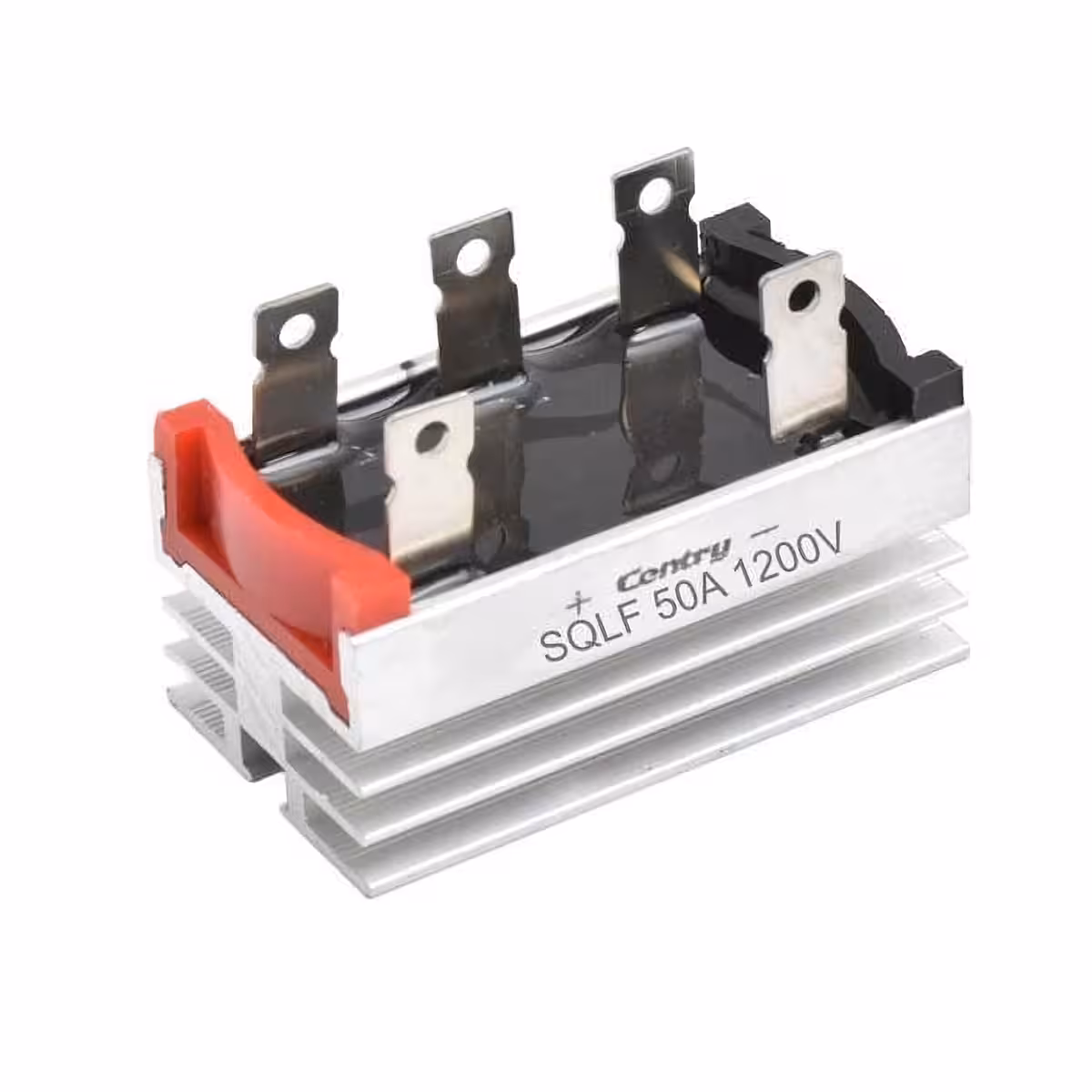

Tri vstupné svorky (A, B, C alebo ~) sa pripájajú k trom fázam trojfázového striedavého zdroja. Svorky + a − predstavujú DC výstup. Vždy dbajte na správnu polaritu na výstupe – jej zámena môže poškodiť pripojené zariadenie.
Funguje aj vo fotovoltických systémoch s trojfázovým meničom?
Áno. Je kompatibilný s fotovoltickými systémami, ktoré využívajú trojfázové meniče alebo DC-DC meniče vyžadujúce usmernenie napätia generovaného striedavými generátormi pripojenými k solárnym panelom.
