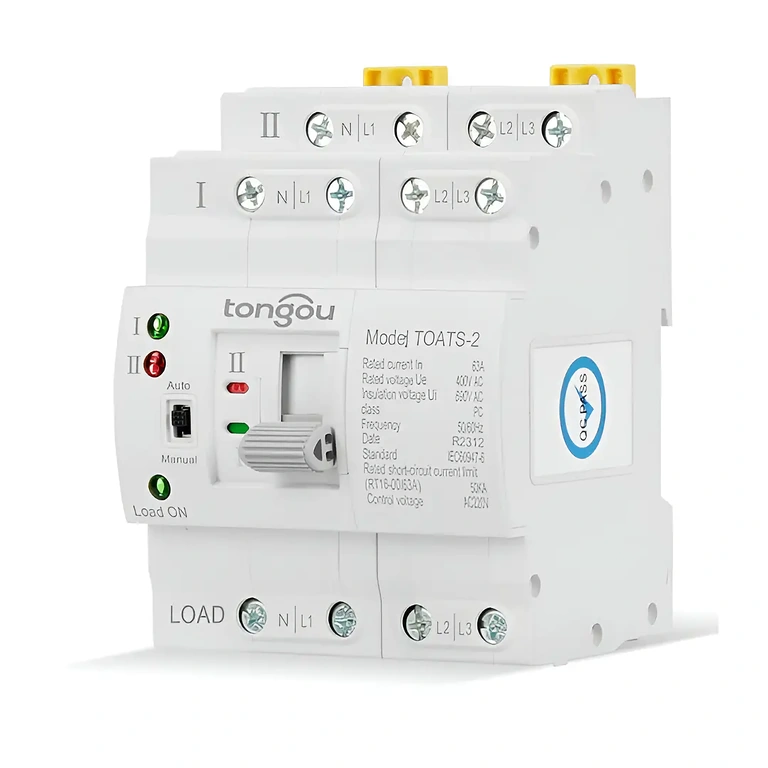

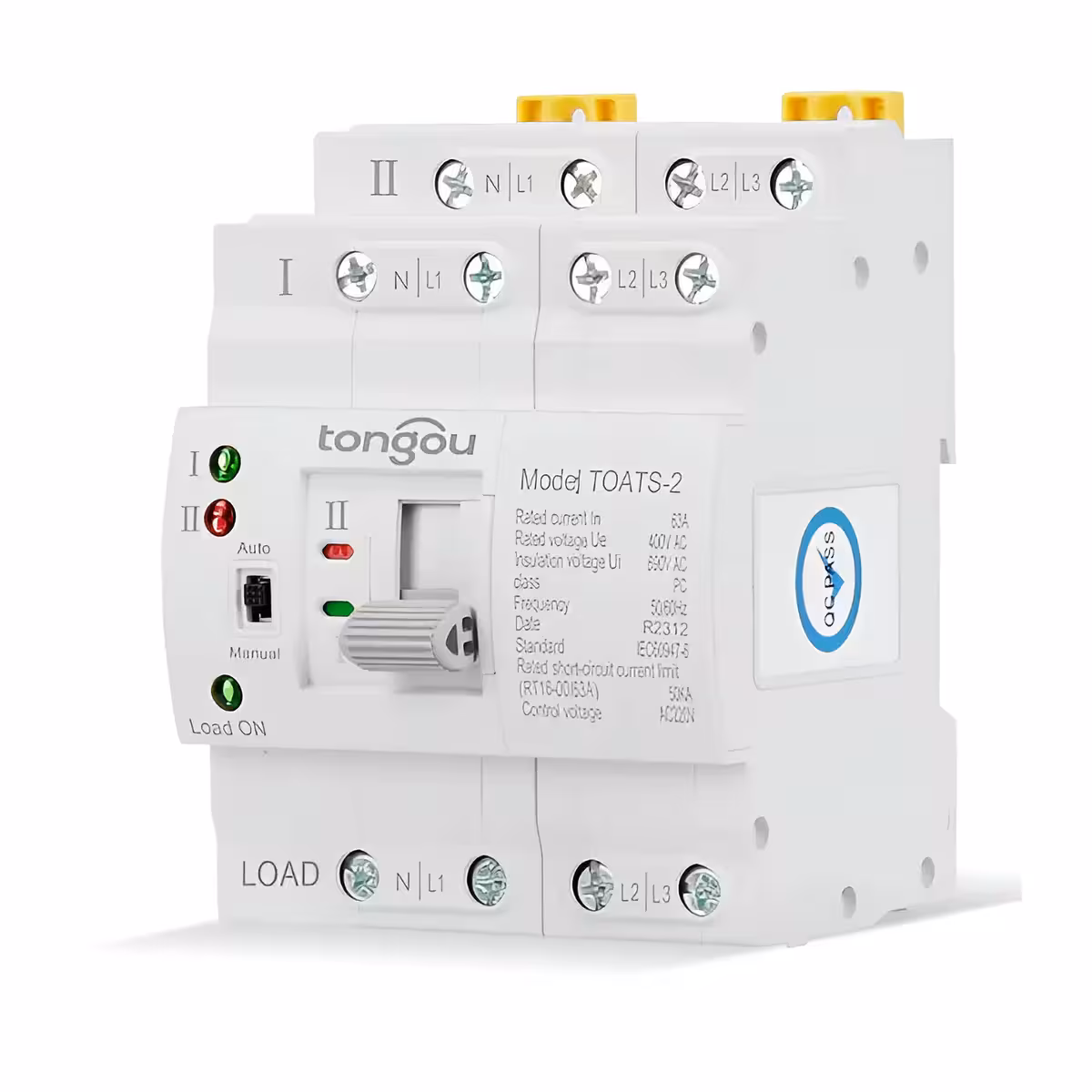

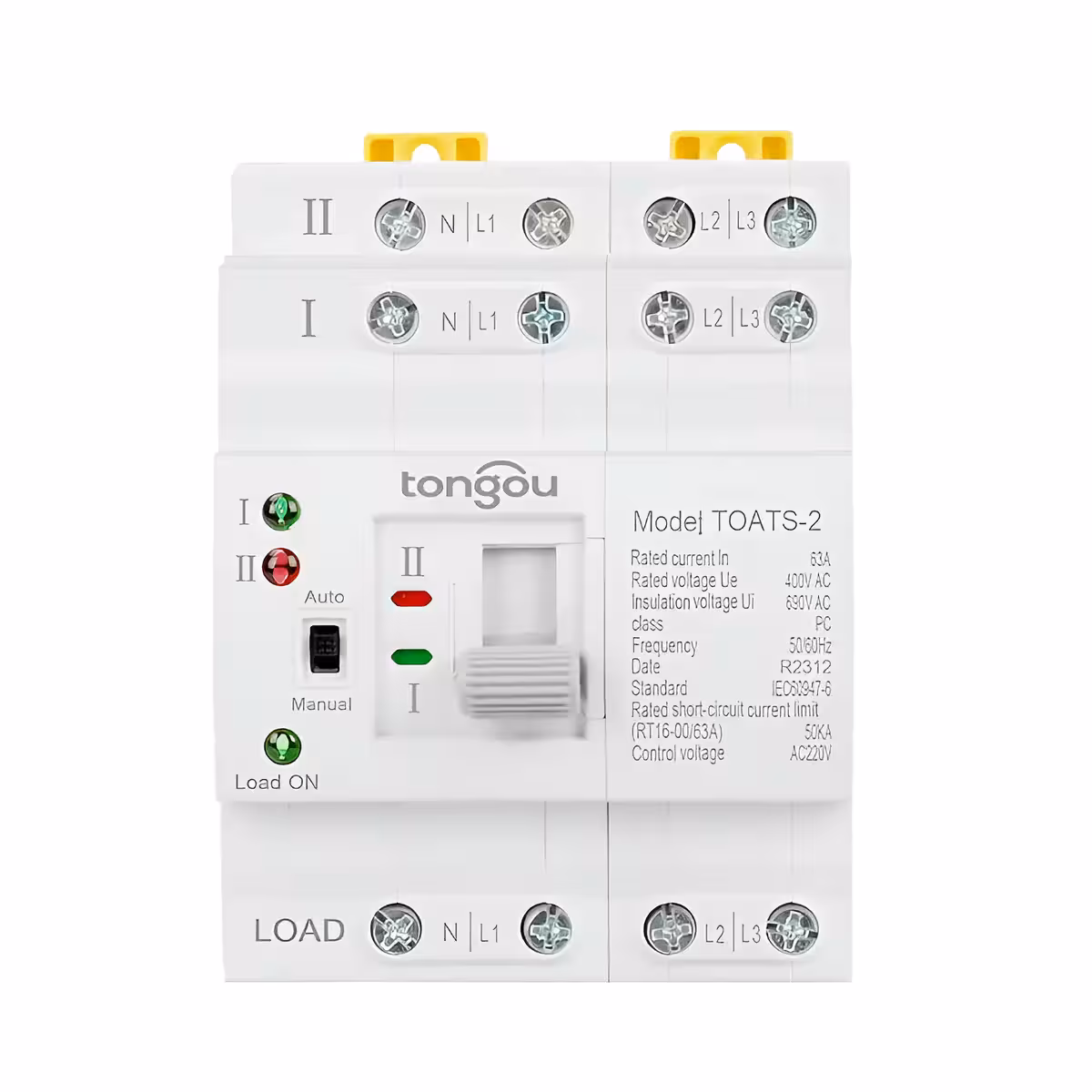

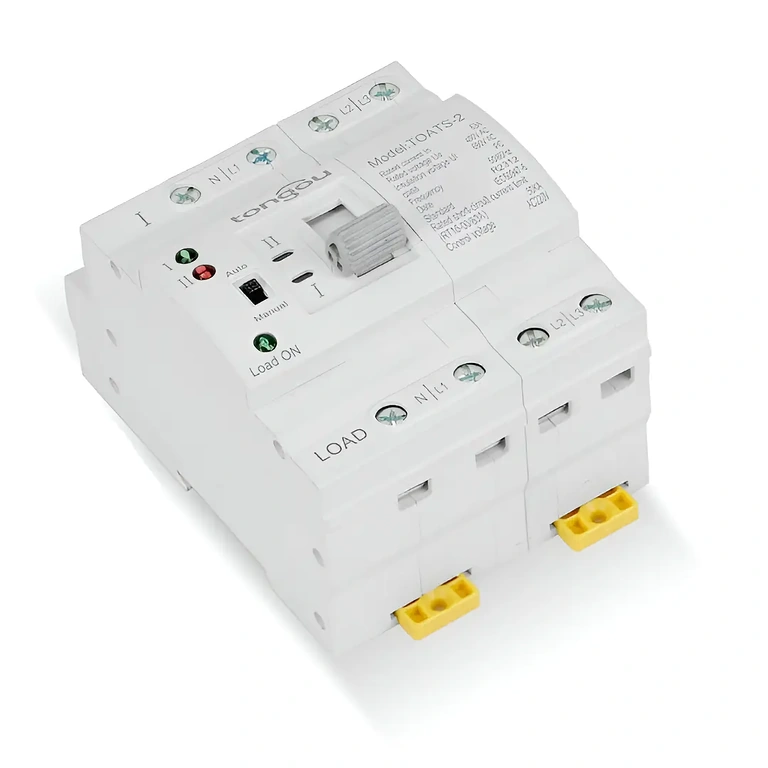

Trojfázový automatický prepínač sietí (ATS) 63A – nulové výpadky pre kritické prevádzky
Keď vypadne elektrická sieť, každá sekunda je drahá. Pre servery, výrobné linky alebo fotovoltické meniče znamená aj krátky výpadok reštartovanie systémov, stratu dát alebo nákladné odstávky výroby. Trojfázový automatický prepínač ATS 63A dokáže prepnúť zdroj napájania za menej ako 50 milisekúnd — interval, ktorý väčšina citlivých zariadení ani nezaznamená.
Poznámka: Tento produkt je určený pre trojfázové inštalácie 3×230V/400V, 50–60Hz. Inštaláciu musí vykonať výhradne kvalifikovaný elektrotechnik v súlade s platnými technickými normami a bezpečnostnými predpismi.
Prečo si vybrať práve tento model? (Kľúčové výhody):
- Bleskové prepnutie pod 50 ms — kritické zariadenia zostávajú v prevádzke bez reštartov, straty dát či prerušenia výrobného procesu.
- Menovitý prúd 63A — ideálne riešenie pre náročné priemyselné a komerčné inštalácie, vrátane klimatizačných jednotiek a priemyselných strojov.

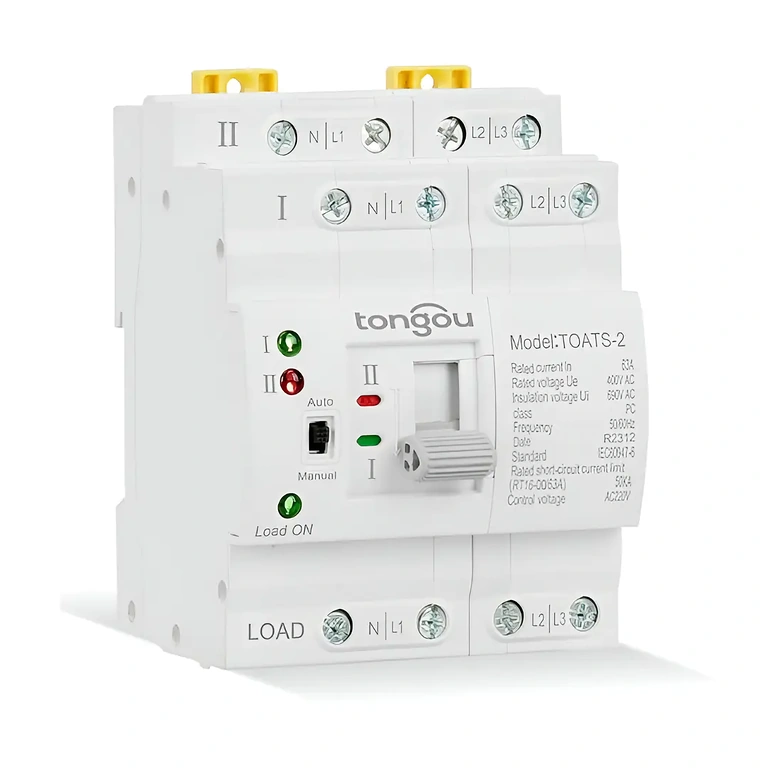

- Plná kompatibilita s fotovoltikou — automaticky prepína medzi solárnou energiou a verejnou sieťou alebo generátorom, čím maximalizuje vašu energetickú sebestačnosť.
- Automatický aj manuálny režim — v režime AUTO pracuje samostatne 24/7, zatiaľ čo režim MAN umožňuje priame ovládanie pre účely testovania a údržby.
- Široká tolerancia napätia: 85 % – 110 % nominálnej hodnoty — stabilné prepínanie aj v sieťach s častým kolísaním napätia bez rizika falošných vypnutí.
- Montáž na DIN lištu — jednoduchá integrácia do akéhokoľvek štandardného rozvádzača v priebehu pár minút bez nutnosti stavebných úprav.
- Automatický návrat k hlavnému zdroju — inteligentné monitorovanie; po stabilizácii hlavnej siete sa ATS automaticky prepne späť bez nutnosti zásahu obsluhy.
Detaily a výkon
Trojfázový ATS prepínač neustále monitoruje elektrické parametre hlavného zdroja. Pri akejkoľvek odchýlke — výpadku napätia, výpadku fázy alebo prekročení povolených limitov — aktivuje záložný zdroj v čase kratšom ako 50 ms. Je to tak rýchle, že UPS systém často ani nestihne zareagovať.
V automatickom režime prebieha celý proces detekcie a prepnutia úplne autonómne. V manuálnom režime si operátor volí aktívny zdroj priamo pomocou prepínača, čo je ideálne pre pravidelné revízie alebo plánované servisné práce. Fyzický volič eliminuje akúkoľvek neistotu v núdzových situáciách.
Vďaka kapacite 63A pri 400V a podpore frekvencií 50/60Hz je tento ATS vhodný pre široké spektrum aplikácií: od trojfázových fotovoltických systémov a dieselagregátov až po menšie dátové centrá a priemyselnú klimatizáciu. Robustná konštrukcia zaručuje spoľahlivosť aj v prostrediach s vyšším tepelným zaťažením.
| Parameter | Hodnota / Detail |
|---|---|
| Typ zariadenia | Trojfázový automatický prepínač sietí (ATS) |
| Menovitý prúd | 63A |
| Menovité napätie | 3×230V / 400V (trojfázové) |
| Frekvencia | 50 Hz / 60 Hz |
| Čas prepnutia | < 50 ms |
| Počet prepínaných zdrojov | 2 (Zdroj A – hlavný, Zdroj B – záložný) |
| Prevádzkové režimy | Automatický / Manuálny |
| Rozsah prevádzkového napätia | 85 % – 110 % nominálneho napätia |
| Hlavné aplikácie | Trojfázová fotovoltika, dieselagregáty, verejná sieť, dátové centrá |
| Montáž | DIN lišta, elektrický rozvádzač |
| Prevádzkový štandard | Priemyselný / Komerčný |
Inštalácia a použitie

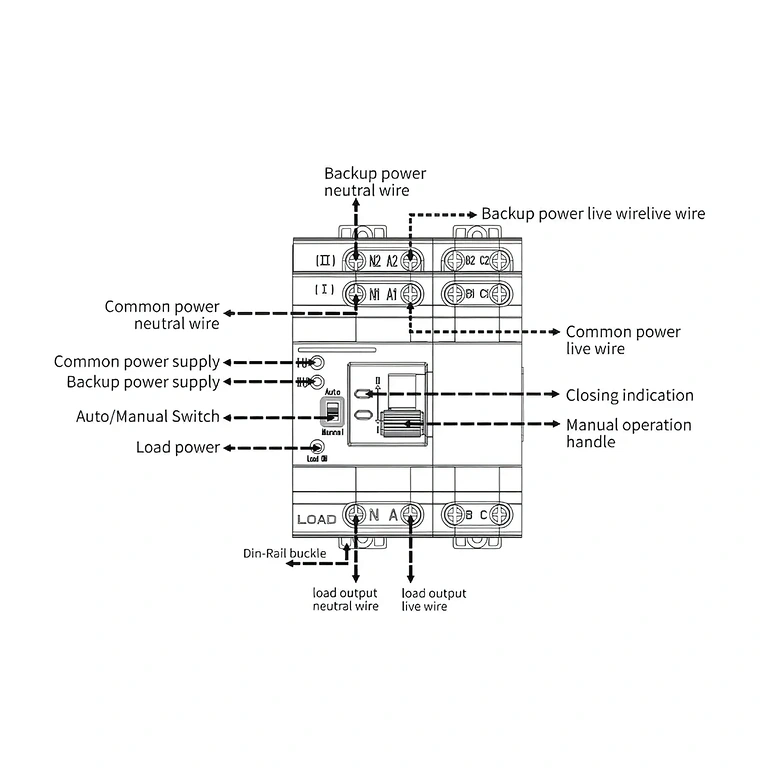

- Montáž na DIN lištu — upevnite ATS do elektrického rozvádzača podľa priloženej schémy zapojenia; pripojte Zdroj A (sieť/fotovoltika) a Zdroj B (generátor/záložná sieť).
- Výber režimu — prepnite volič do polohy AUTO pre plne autonómnu prevádzku alebo do MAN pre manuálne riadené prepínanie.
- Kontrola napäťových limitov — overte, či parametre siete zodpovedajú rozsahu zariadenia (85 %–110 %); v prípade potreby upravte nastavenia podľa špecifikácií výrobcu.
- Funkčný test — simulujte výpadok hlavného zdroja a skontrolujte, či sa ATS prepne na Zdroj B v stanovenom čase pod 50 ms; po obnovení Zdroj A by sa mal prepínač automaticky vrátiť do pôvodného stavu.
- Údržba — pred akoukoľvek manipuláciou s kabelážou prepnite zariadenie do režimu MANUAL a úplne odpojte napájanie.
Obsah balenia
- 1× Trojfázový automatický prepínač ATS 63A
Často kladené otázky
Funguje toto zariadenie s trojfázovým fotovoltickým systémom?
Áno. ATS automaticky prepína medzi energiou z fotovoltických panelov a verejnou sieťou v momente, keď produkcia zo solárnych panelov klesne pod požadovanú úroveň — všetko prebieha bez nutnosti manuálneho zásahu.
Ako rýchlo prebieha prepnutie medzi zdrojmi?
Prepnutie trvá menej ako 50 milisekúnd. Táto rýchlosť je dostatočná na to, aby sa predišlo reštartovaniu IT techniky, priemyselných klimatizácií alebo automatizovaných výrobných liniek.
Je inštalácia kvalifikovaným elektrikárom povinná?
Áno. Akýkoľvek zásah do trojfázových inštalácií musí vykonať osoba s príslušnou elektrotechnickou kvalifikáciou podľa platných vyhlášok. Neodborná inštalácia môže viesť k strate záruky a predstavuje vážne bezpečnostné riziko.
Môže byť zariadenie umiestnené v exteriéri alebo vo vlhkom prostredí?
Nie priamo. ATS je určený na montáž do uzavretých elektrických rozvádzačov. Ak je rozvádzač umiestnený v exteriéri, musí mať stupeň krytia minimálne IP65, aby bolo zariadenie chránené pred vlhkosťou a prachom.
Čo sa stane, ak vypadnú oba zdroje súčasne?
ATS prejde do pohotovostného režimu a napájanie záťaže sa preruší. Po obnovení ktoréhokoľvek zo zdrojov sa prepnutie vykoná automaticky podľa nastavenej priority bez potreby manuálneho zásahu.
