BMS modul 1S 10 A – kompletná ochrana pre Li-ion 18650 a LiPo články vo vašich DIY projektoch
Staviate vlastnú powerbanku, renovujete starý akumulátor alebo potrebujete integrovať 18650 článok do vlastného zariadenia? Bez BMS modulu medzi článkom a obvodom riskujete, že skrat alebo hlboké vybitie zničia batériu v priebehu niekoľkých sekúnd. Táto sada 6 kusov 1S BMS modulov tento problém rieši – sú kompaktné, spoľahlivé a pripravené na okamžité použitie.
Poznámka: Dôsledne dodržiavajte schému zapojenia. Prepólovanie alebo nesprávne pripojenie môže nenávratne poškodiť modul aj chránený akumulátor.
Prečo si vybrať túto sadu? (Hlavné výhody):
- 4 typy ochrany v jednom module — ochrana proti prepätiu (4,23 V), hlbokému vybitiu (2,45 V), nadprúdu (15 A) a skratu s okamžitým odpojením v mikrosekundách.
- Overený obvod DW01 + 8205A — žiadne lacné náhrady; použité komponenty zaručujú presné a stabilné prahové hodnoty ochrany.
- 10 A trvalý prúd, 12 A špičkový — ideálne pre náročnejšie aplikácie: malé motory, výkonné LED osvetlenie alebo bezdrôtové moduly s prúdovými špičkami.

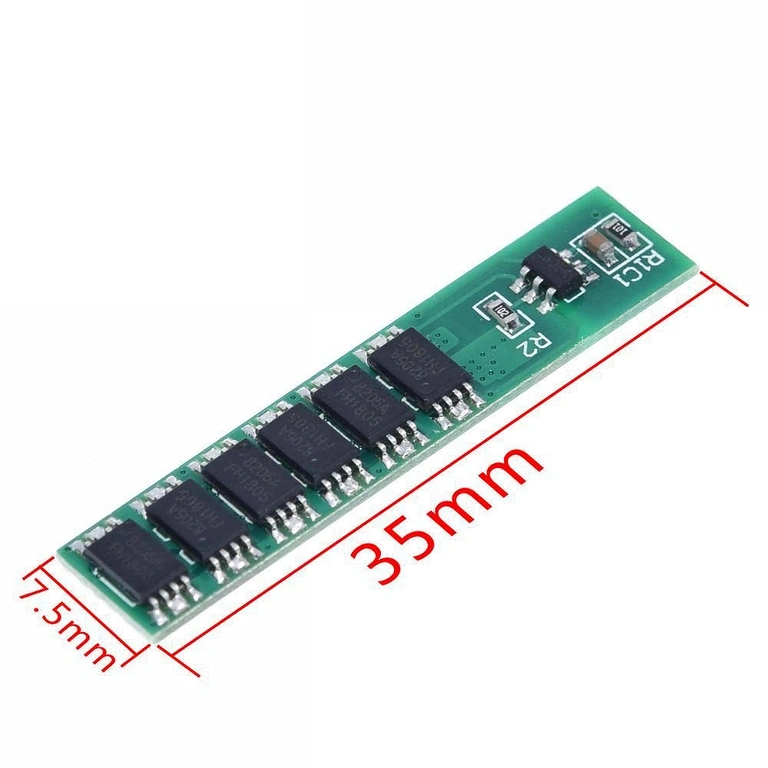

- Rozmery 35 × 7,6 × 2 mm — vďaka hrúbke len 2 mm sa zmestia aj do veľmi stiesnených priestorov, kde iné moduly zlyhávajú.

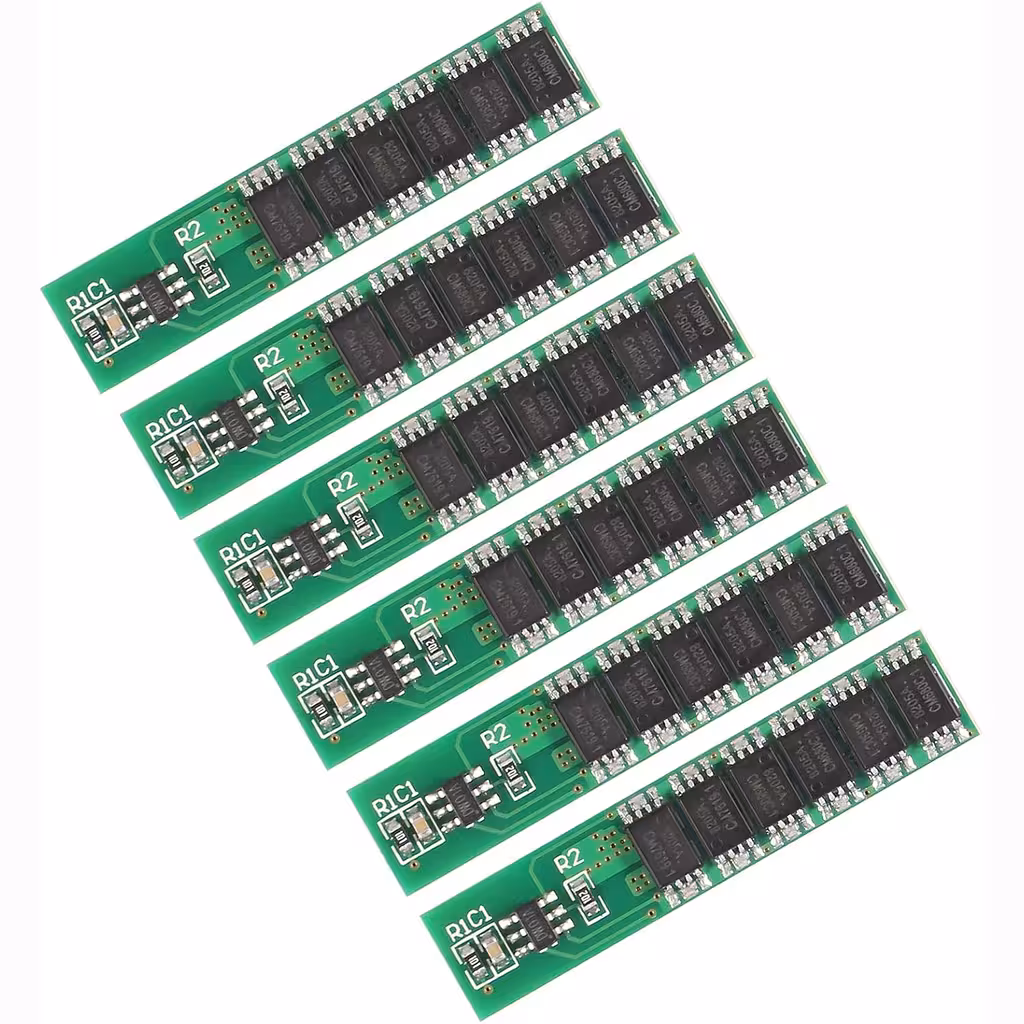

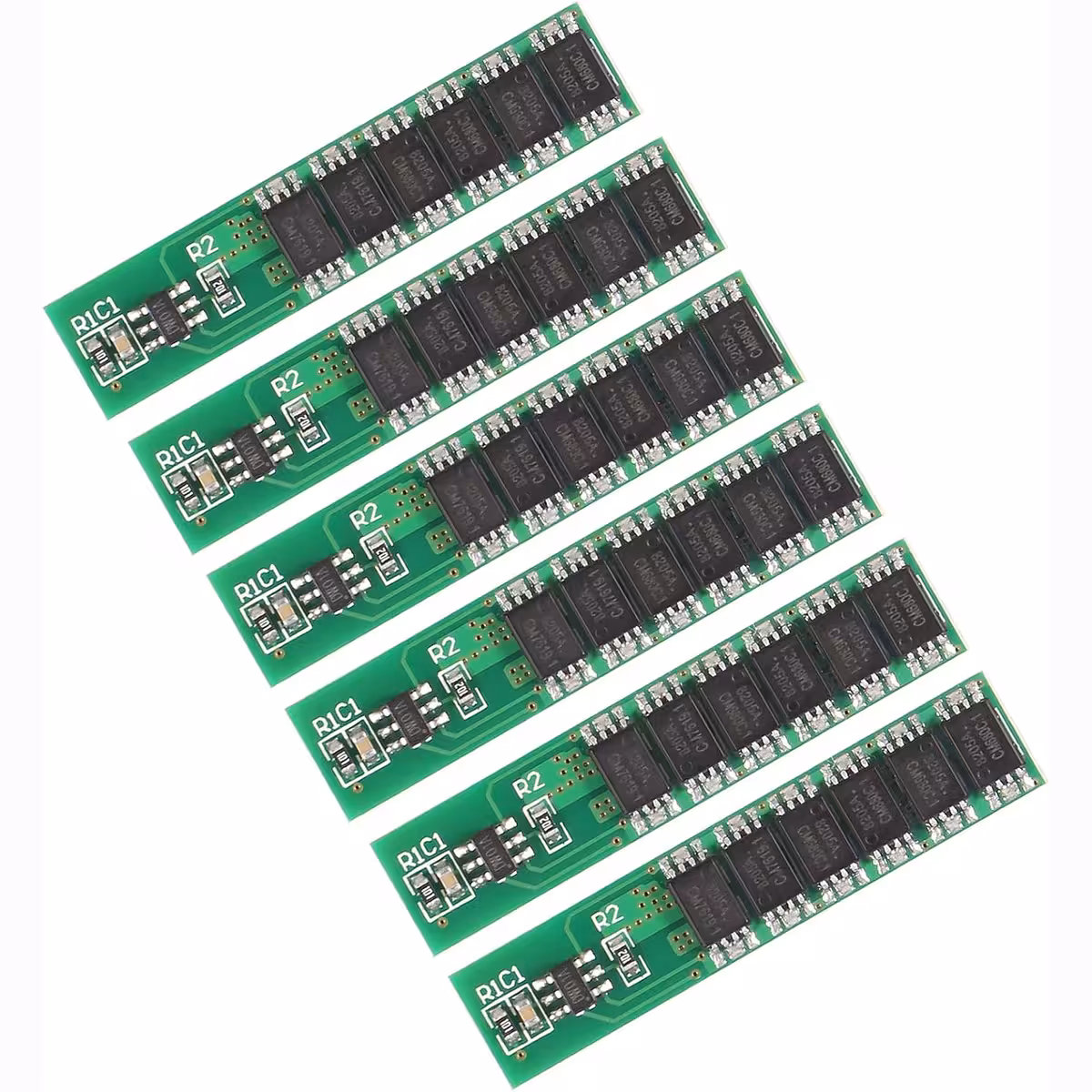

- Sada 6 kusov — výhodné balenie pre viac projektov naraz alebo ako zásoba náhradných dielov.
- Univerzálna kompatibilita — vhodné pre 18650, 14500, 16340 a LiPo 1S články s nominálnym napätím 3,7 V.
Detaily a výkon
Integrovaný obvod DW01 neustále monitoruje napätie článku a v prípade prekročenia 4,23 V pri nabíjaní alebo poklesu pod 2,45 V pri vybíjaní okamžite aktivuje tranzistory 8205A, ktoré obvod odpoja. Reakcia na skrat je blesková – modul nečaká na prehriatie, ale okamžite preruší napájanie, čím chráni batériu aj pripojenú elektroniku. Pri zaťažení blížiacom sa k hranici 10 A odporúčame zabezpečiť aspoň minimálne prúdenie vzduchu v puzdre, aby sa udržala optimálna prevádzková teplota.
| Parameter | Hodnota / Detail |
|---|---|
| Konfigurácia článkov | 1S (jeden článok) |
| Nominálne napätie batérie | 3,7 V (Li-ion / LiPo) |
| Menovitý pracovný prúd | 10 A |
| Maximálny (špičkový) prúd | 12 A |
| Prah nadprúdovej ochrany | 15 A |
| Ochrana proti prepätiu | 4,23 V ±0,05 V |
| Ochrana proti podvybitiu | 2,45 V ±0,1 V |
| Ochrana proti skratu | Áno (okamžité odpojenie) |

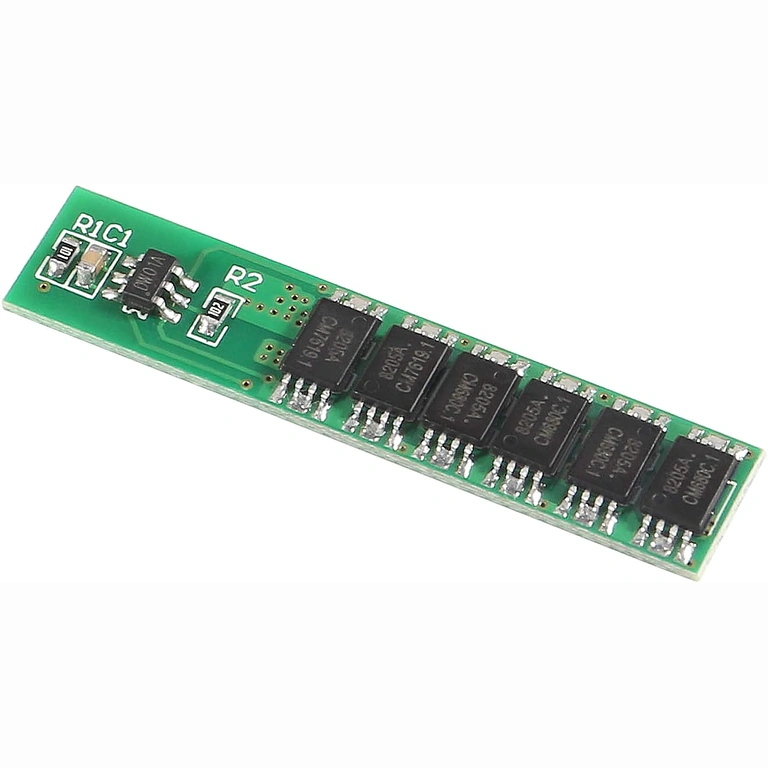

| Integrovaný obvod | DW01 + 8205A |
| Rozmery modulu | 35 × 7,6 × 2 mm |

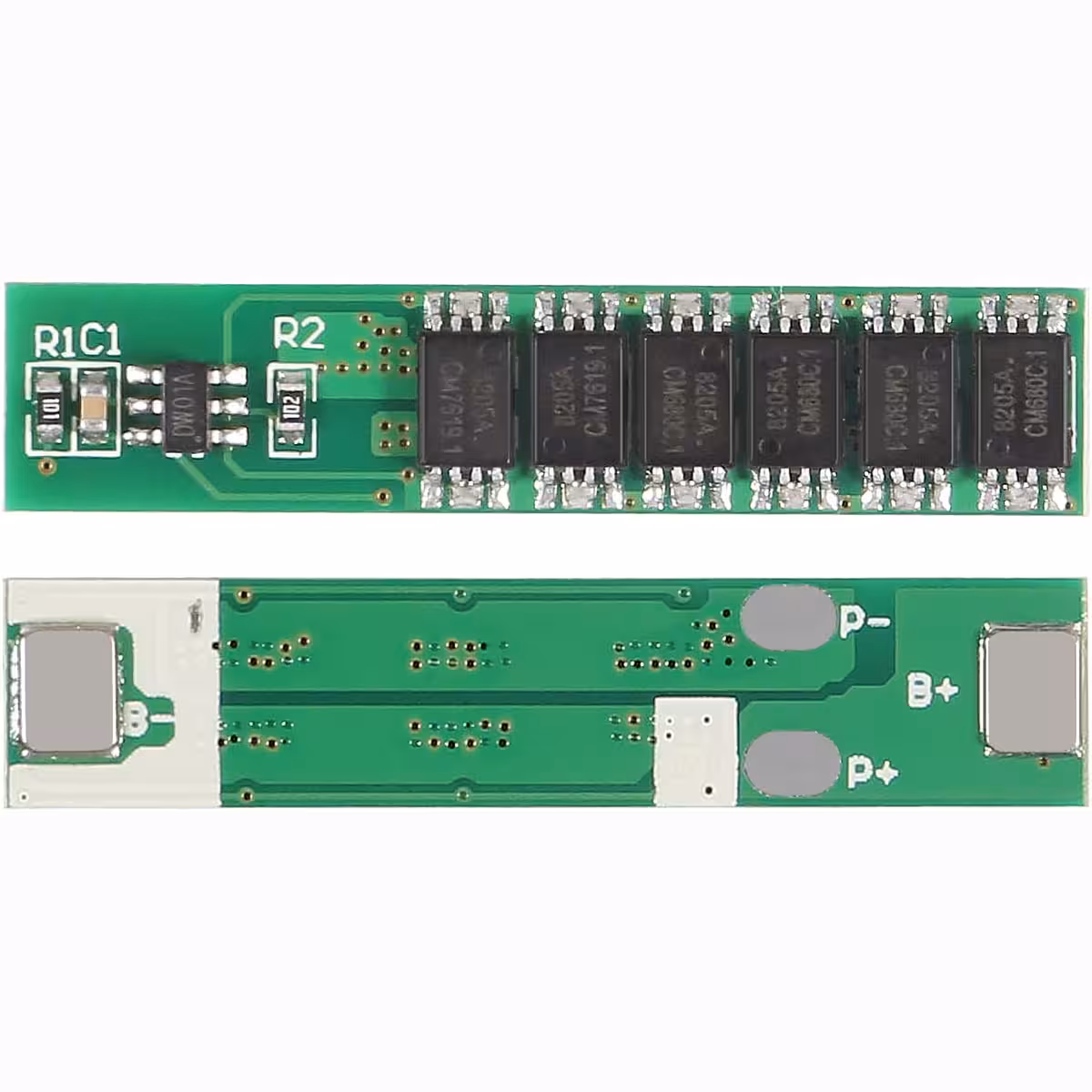

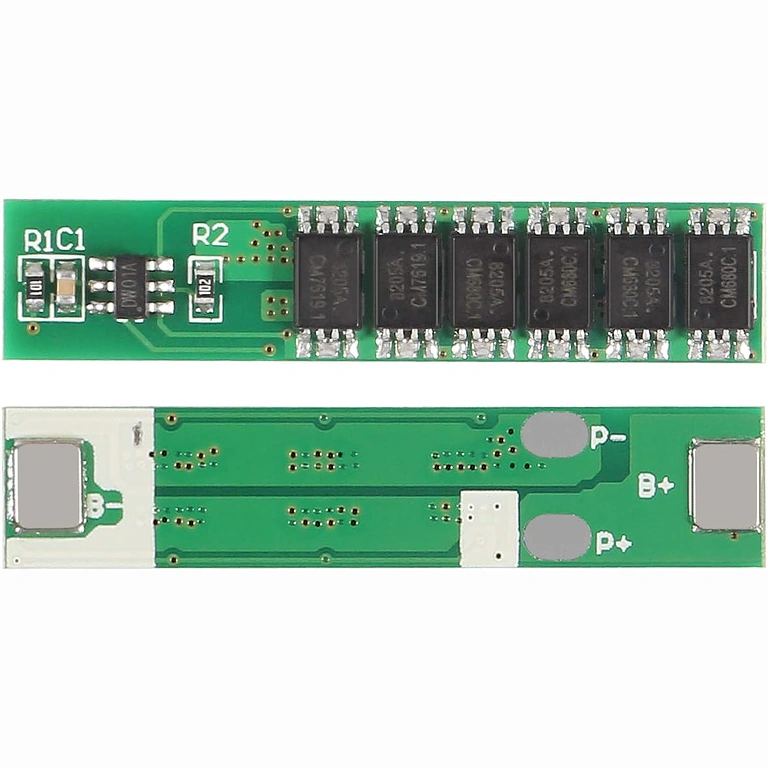

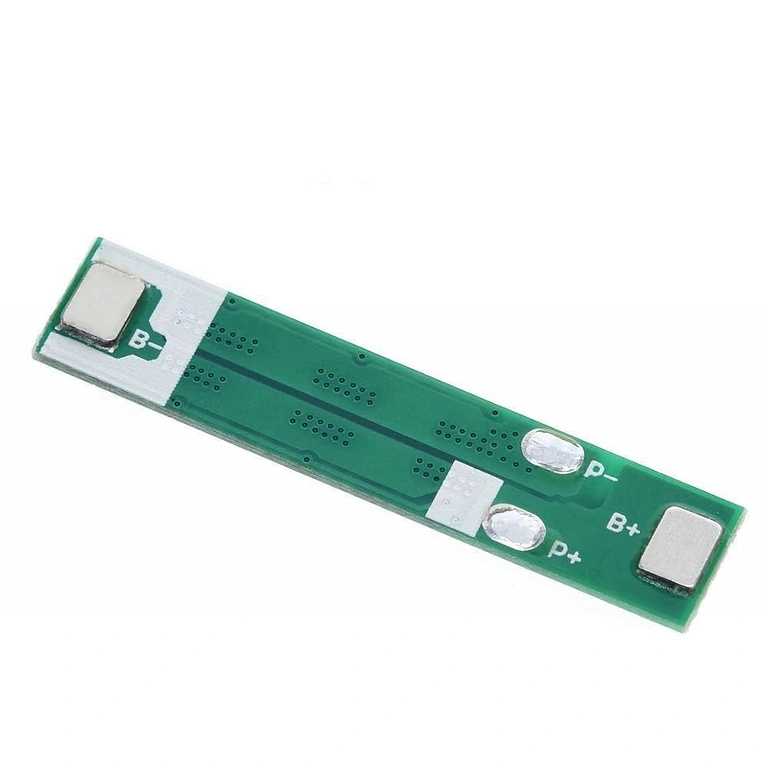

| Konektory | B+ (bat+), B- (bat-), P+ (výstup+), P- (výstup-) |
| Kompatibilita | 18650, 14500, 16340, LiPo 1S |
| Množstvo v sade | 6 modulov |

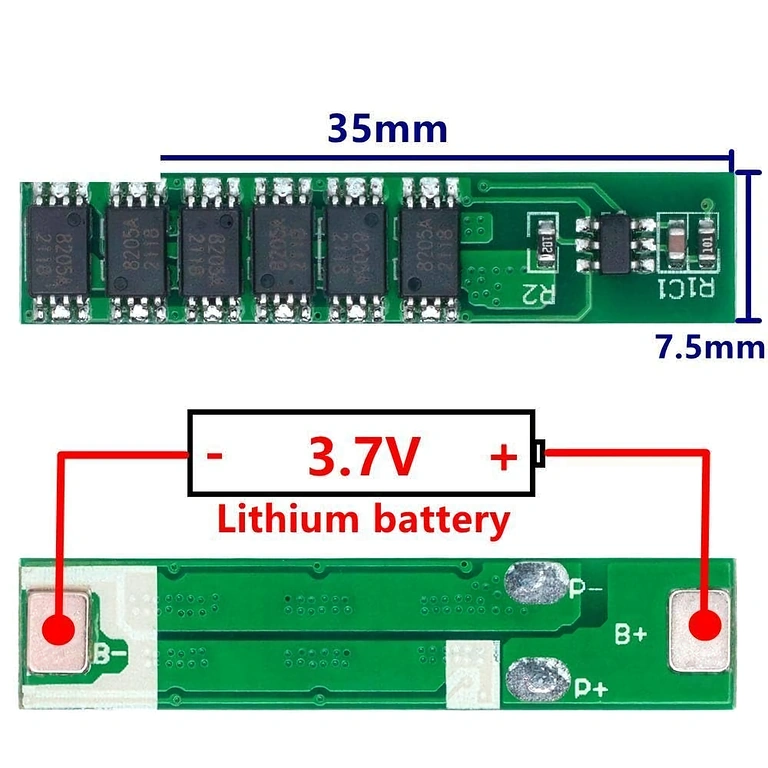

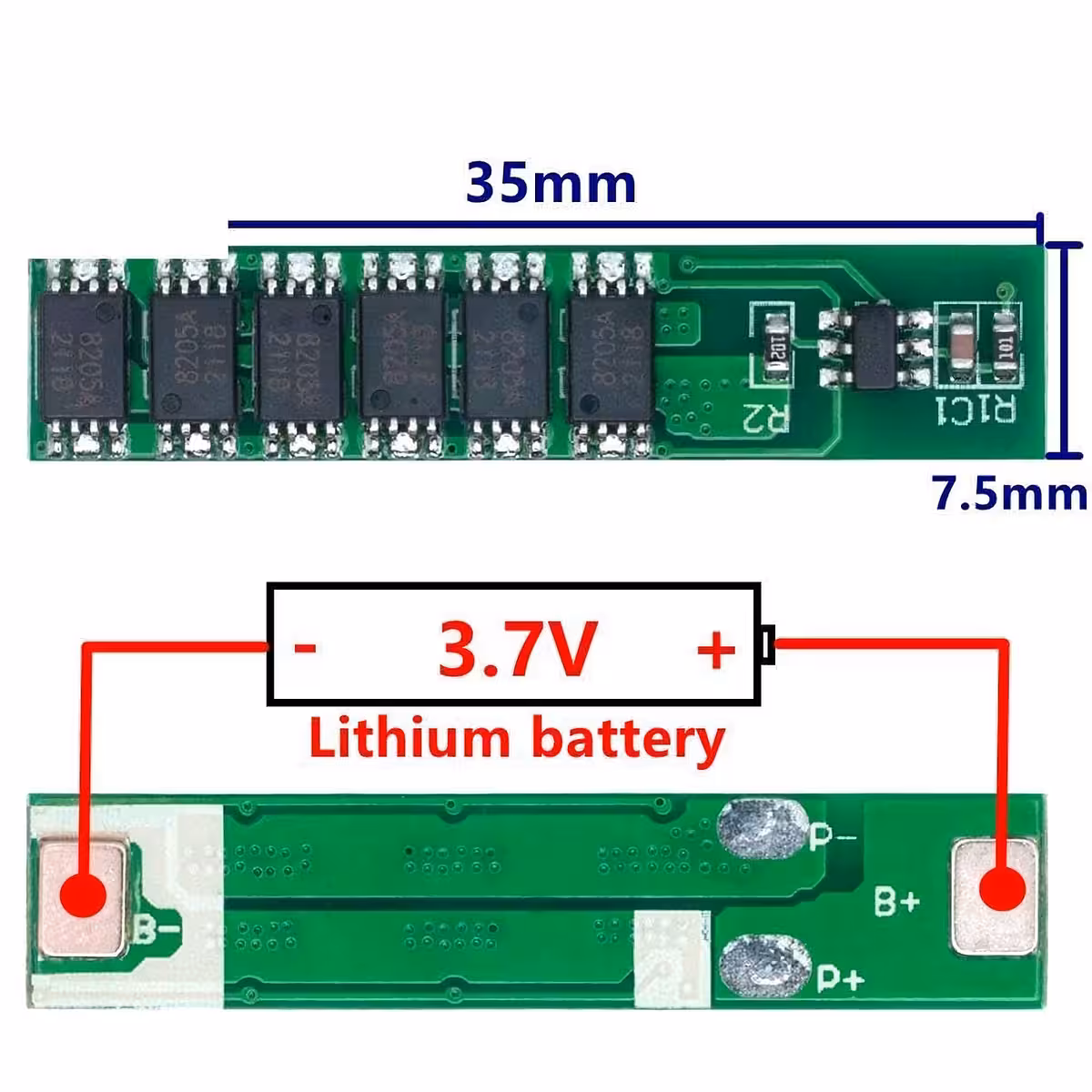

Návod na zapojenie a použitie
- Pripojte B+ na kladný pól Li-ion alebo LiPo článku.
- Pripojte B- na záporný pól článku.
- Pripojte P+ na kladný vodič záťaže alebo nabíjačky (kladný výstup).
- Pripojte P- na záporný vodič záťaže alebo nabíjačky (záporný výstup).
- Pred pripojením napájania skontrolujte polaritu – prepólovanie trvalo poškodí modul.
- Neprekračujte trvalý odber 10 A, aby ste predišli prehriatiu.
Obsah balenia
- 6 × BMS modul 1S 18650 3,7 V 10 A s kompletnou ochranou (DW01 + 8205A)
Často kladené otázky
Funguje modul s akýmkoľvek 18650 článkom, aj s vysokou kapacitou (3000–3500 mAh)?
Áno. Modul chráni akýkoľvek článok s nominálnym napätím 3,7 V v 1S konfigurácii bez ohľadu na jeho kapacitu. Je plne kompatibilný s typmi 18650, 14500, 16340 aj LiPo 1S.
Môžem nabíjať a vybíjať súčasne cez ten istý modul?
Modul disponuje jedným spoločným portom (P+/P-) pre obe operácie. Súčasné pripojenie nabíjačky a záťaže sa však neodporúča bez externého oddeľovacieho obvodu, pretože môže dôjsť k nepredvídateľnému správaniu ochranných funkcií.
Ako resetujem modul po aktivácii ochrany proti skratu?
Odstráňte príčinu skratu a následne pripojte nabíjačku alebo batériu odpojte a znova pripojte. Modul sa automaticky vráti do normálneho prevádzkového stavu.
Potrebujem chladič, ak budem modul používať pri trvalom prúde 8–9 A?
Pri prúdoch do 10 A a pri aspoň minimálnom vetraní v puzdre chladič nie je potrebný. Ak však pracujete blízko maximálnej hranice v horúcom prostredí alebo v úplne uzavretých boxoch, zabezpečte prúdenie vzduchu, aby teplota zostala v bezpečných medziach.
