XL6009 DC-DC Boost menič Step-Up – 5 modulov so zaťažením 4A a 94% účinnosťou pre vaše projekty
Máte k dispozícii 5V zdroj a potrebujete napájať 12V zariadenie? Alebo chcete rozsvietiť LED pásik pomocou 3,7V batérie? Presne na to je určený tento XL6009 boost step-up menič. Vďaka sade 5 kusov budete mať vždy poruke dostatok modulov pre viacero projektov bez nutnosti opakovane objednávať po jednom kuse.
Poznámka: Výstupné napätie musí byť vždy vyššie ako vstupné napätie. Ide o step-up (boost) menič, nie step-down (buck).
Prečo si vybrať túto sadu? (Hlavné výhody):
- Výhodné balenie 5 kusov — ideálna zásoba pre viacero projektov alebo ako náhradné diely, bez zbytočného čakania na ďalšie zásielky
- Výstupný prúd 4A — o 33 % vyšší výkon oproti klasickému LM2577 (3A), čo postačuje pre DC motorčeky, LED pásy alebo nabíjanie batérií
- Vysoká účinnosť až 94 % — minimálne energetické straty, modul zostáva chladný aj pri strednom zaťažení
- Spínacia frekvencia 400 kHz — takmer 8-násobne vyššia oproti LM2577 (~52 kHz), čo znamená nižšie zvlnenie (~50 mV) a kompaktnejšie pasívne komponenty
- Presná regulácia ±0,5 % — výstupné napätie zostáva stabilné aj pri náhlych zmenách odberu prúdu
- Nízka spotreba naprázdno iba 18 mA — ideálne pre aplikácie napájané z batérie, ktorú zbytočne nevybíja
- Prevádzková teplota -40 °C až +85 °C — spoľahlivý v priemyselných podmienkach, vonkajšom prostredí alebo v uzavretých skrinkách bez aktívneho chladenia
Detaily a výkon

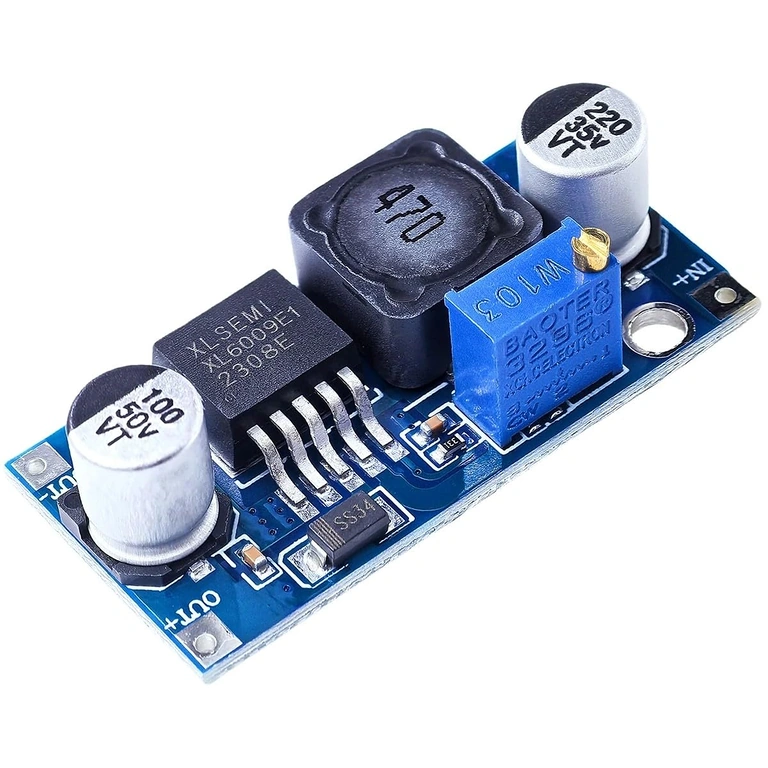

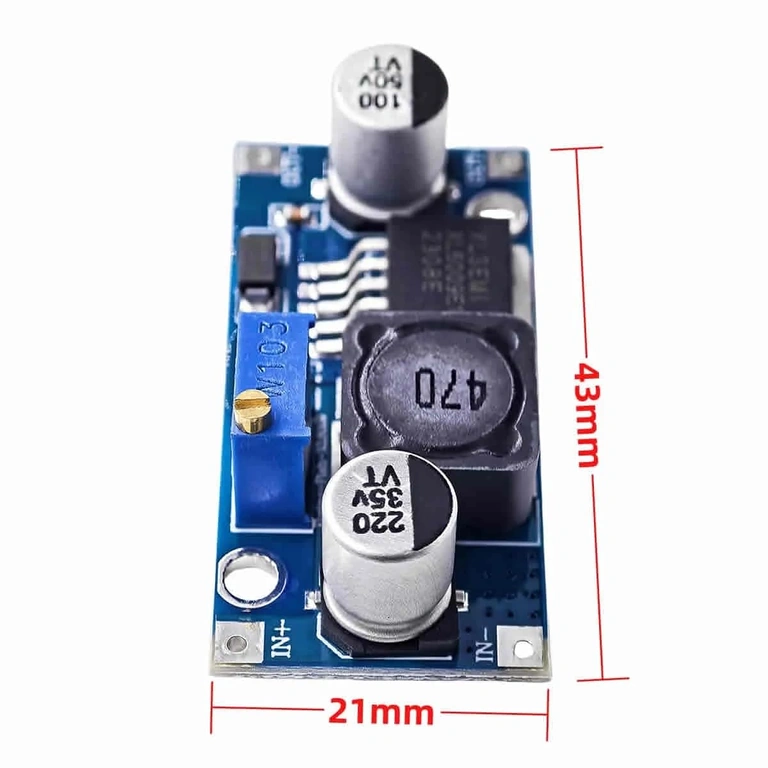

Srdcom modulu je integrovaný obvod XL6009, ktorý pracuje na frekvencii 400 kHz. Táto vysoká frekvencia udržuje výstupné zvlnenie na úrovni približne 50 mV, čo zaručuje čistejšie napätie v porovnaní so staršími generáciami bez nutnosti pridávať externé filtre. Nastavenie napätia prebieha pomocou integrovaného viacotáčkového potenciometra — stačí pár otočení a nastavíte presnú hodnotu, ktorú si overíte multimetrom. Na výstupe je osadený 0,1 µF kondenzátor, ktorý účinne potláča vysokofrekvenčné rušenie.
| Parameter | Hodnota / Detail |
|---|---|
| Množstvo v sade | 5 kusov |
| Vstupné napätie | 3V – 32V (odporúčané 5V – 32V) |
| Výstupné napätie | 5V – 35V (nastaviteľné) |
| Maximálny výstupný prúd | 4A |
| Účinnosť konverzie | až 94 % |
| Spínacia frekvencia | 400 kHz |
| Regulácia napätia | ±0,5 % |
| Regulácia záťaže | ±0,5 % |
| Výstupné zvlnenie | ≈50 mV (závislé od záťaže) |
| Spotreba naprázdno | 18 mA (5V vstup, 8V výstup) |
| Filtrovanie šumu | integrovaný 0,1 µF kondenzátor |
| Prevádzková teplota | -40 °C ~ +85 °C |
| Typ meniča | DC-DC Step-Up (Boost) |
Návod na použitie

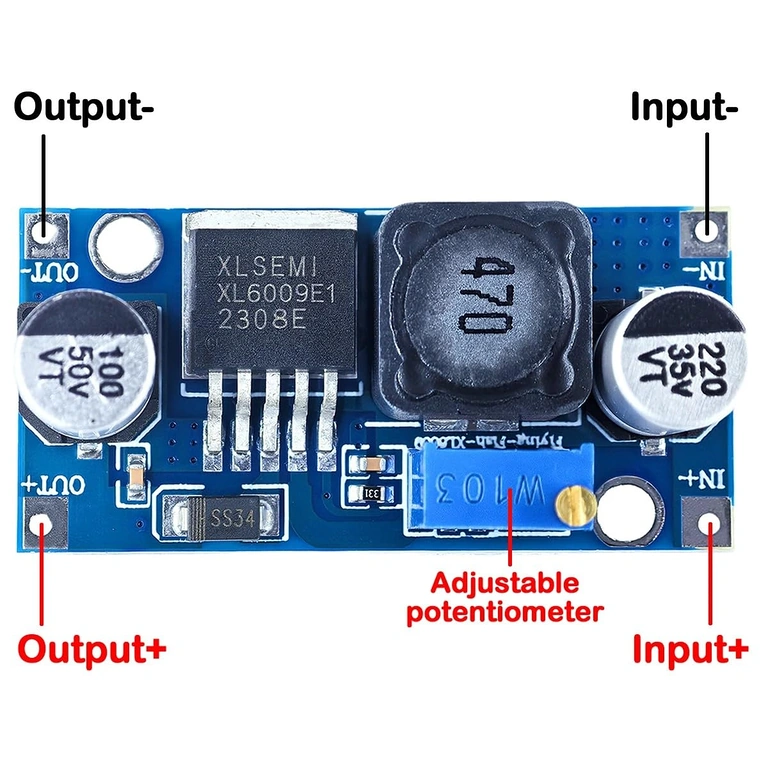

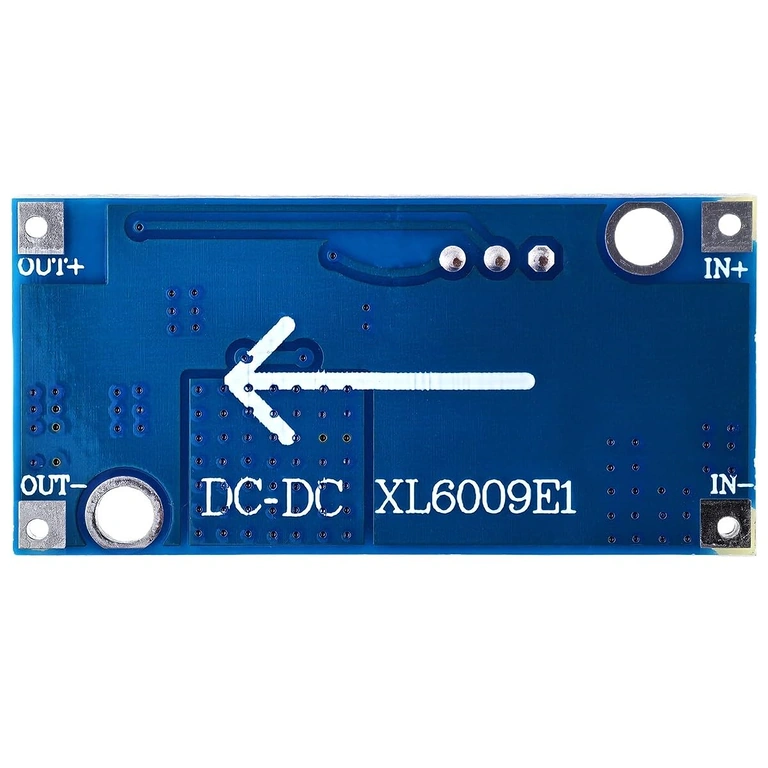

- Pripojte napájací zdroj k vstupným svorkám (IN+ a IN-) modulu.
- Pred pripojením spotrebiča otočte viacotáčkový potenciometer úplne proti smeru hodinových ručičiek, aby ste začali od minimálneho napätia.
- Pripojte multimeter k výstupným svorkám (OUT+ a OUT-) pre sledovanie napätia v reálnom čase.
- Pomaly otáčajte potenciometrom v smere hodinových ručičiek, kým na multimetri nenastavíte požadované výstupné napätie.
- Pripojte záťaž a skontrolujte stabilitu napätia. V prípade potreby jemne dolaďte.
- Uistite sa, že výstupné napätie je aspoň o 1V vyššie ako vstupné napätie, aby menič pracoval správne.
- Pri prúdoch blížiacich sa k 4A odporúčame použiť malý chladič na integrovaný obvod alebo zabezpečiť dostatočné prúdenie vzduchu.
Obsah balenia

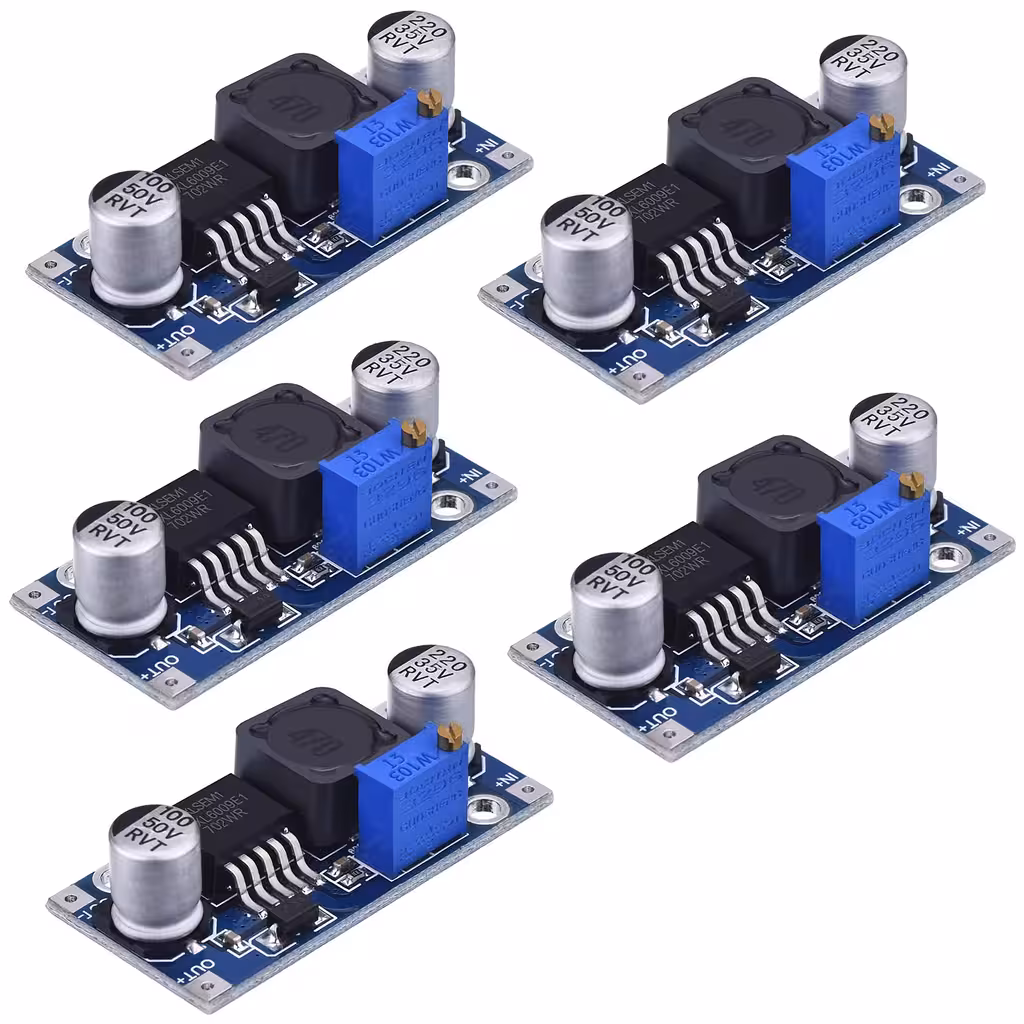

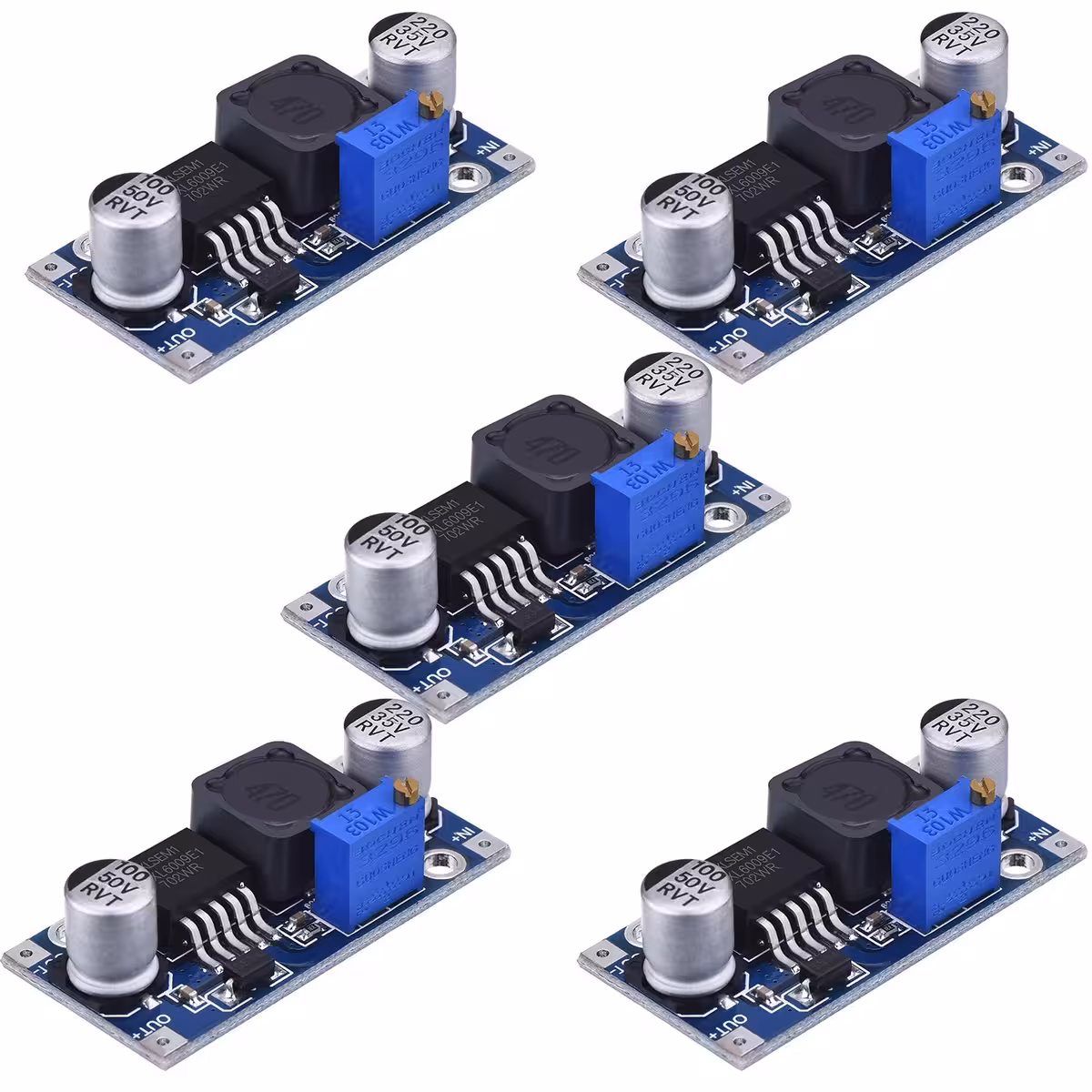

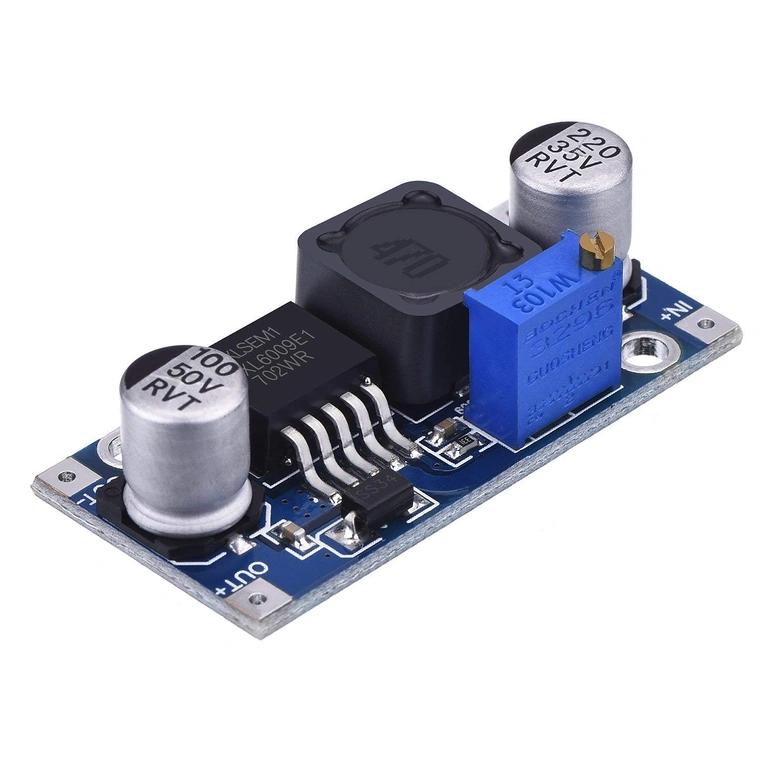

- 5 x XL6009 DC-DC Boost menič s nastaviteľným viacotáčkovým potenciometrom
Často kladené otázky
Dá sa tento XL6009 modul použiť aj na zníženie napätia (step-down)?
Nie. Modul XL6009 je výhradne boost (step-up) menič — výstupné napätie musí byť vždy vyššie ako vstupné. Pre zníženie napätia potrebujete samostatný buck (step-down) modul.
Aký je hlavný rozdiel oproti modulu LM2577?
XL6009 poskytuje prúd 4A oproti 3A pri LM2577, pracuje na frekvencii 400 kHz (namiesto ~52 kHz) a produkuje výrazne nižšie zvlnenie. Výsledkom je vyšší výkon, čistejšie napätie a lepšia účinnosť pri zachovaní podobných rozmerov.
Môžem týmto modulom napájať LED pás alebo DC motorček?
Áno. Modul je skvelý pre LED pásy, menšie DC motorčeky, nabíjanie Li-Ion batérií a napájanie vývojových dosiek (Arduino, ESP32, Raspberry Pi atď.), pokiaľ celkový odber neprekročí 4A.
Je potrebné prídavné chladenie?
Pri záťaži do 2A modul funguje bez potreby chladiča. Ak sa blížite k hranici 4A, odporúčame na integrovaný obvod pripevniť malý chladič alebo umiestniť modul do priestoru s prúdením vzduchu.
Zostáva výstupné napätie stabilné pri kolísaní záťaže?
Áno. Regulácia záťaže na úrovni ±0,5 % zaisťuje, že výstupné napätie nekolíše ani pri náhlych zmenách odberu prúdu, čo je kľúčové pre citlivú elektroniku a mikrokontroléry.
