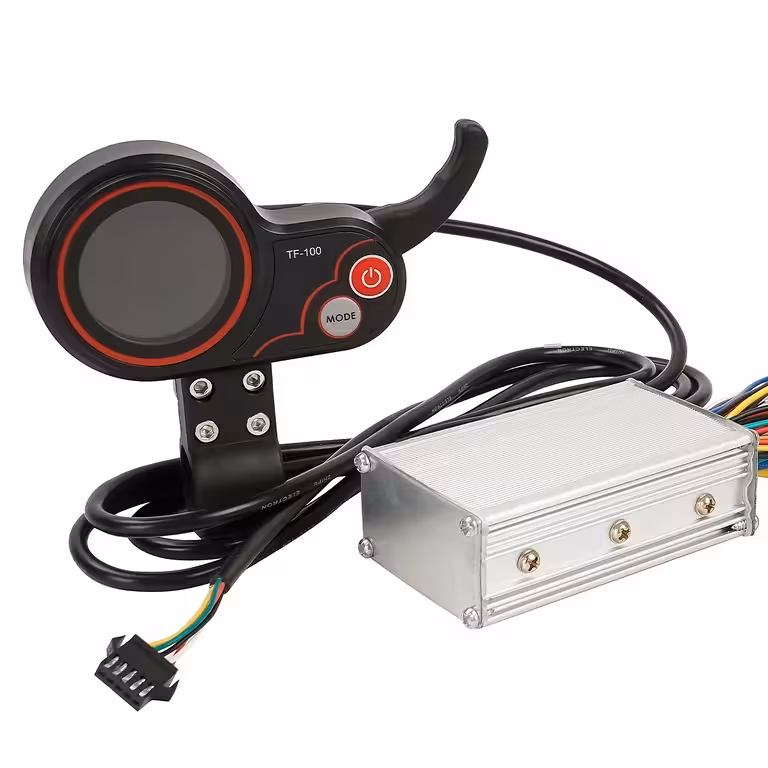

20A bezkefová riadiaca jednotka s displejom TF-100 – kompletný upgrade pre vašu kolobežku alebo e-bike
Trhne vám pri pridaní plynu, starý displej nereaguje tak, ako by mal, alebo skrátка pokukujete po vyššom výkone? Kvalitná brushless riadiaca jednotka robí obrovský rozdiel medzi frustrujúcou jazdou a dokonale plynulým zážitkom. Tento 20A kit si hravo poradí s napätím 24V aj 36V a motormi s výkonom od 350W do 1000W – pokryje tak takmer každú bežnú konfiguráciu na trhu.
Poznámka: Balenie obsahuje riadiacu jednotku a LCD displej TF-100. Pred kúpou si prosím skontrolujte kompatibilitu konektorov s vaším modelom.
Prečo si vybrať práve tento model? (Kľúčové výhody):
- Kompatibilita 24V / 36V — bezproblémovo spolupracuje s najbežnejšími typmi batérií bez nutnosti ďalších úprav
- Výkon 350W – 1000W — priama náhrada za originálnu riadiacu jednotku vo väčšine mestských elektrických kolobežiek a bicyklov
- Automatické samoučenie (Self-learning) — sama deteguje a nastaví správny smer otáčania motora, čím eliminuje riziko poškodenia komponentov pri nesprávnom zapojení
- Vrátane LCD displeja TF-100 — ponuka P-Settings so 16+ nastaviteľnými parametrami od prúdového limitu až po tempomat, všetko prehľadne na jednej obrazovke
- E-ABS brzda + Low Level brzda — postupná elektronická brzda šetrí brzdové doštičky a zlepšuje ovládateľnosť v hustej premávke
- Natívna podpora PAS — kompatibilná so systémami asistovaného šliapania, perfektná pre elektrobicykle so snímačom kadencie
- Integrovaný spínač zapaľovania — funkcia elektrického zámku (electric door lock) prináša dodatočnú ochranu proti nežiaducemu spusteniu
Detaily a výkon
Pokročilá architektonická štruktúra brushless BLDC s podporou Hallových snímačov (6 vodičov) garantuje zamatovo jemné ovládanie motora pri ľubovoľných otáčkach – žiadne šklbanie pri rozjazde a žiadne prehrievanie pri udržiavaní rýchlosti. Prispôsobiteľný prúdový limit cez parameter P14 (1–20A) vám dýcha do chrbta možnosť prispôsobiť dravosť akcelerácie presne podľa vašej váhy alebo terénu. Ochrana proti vybitiu (P15) stráži spodnú hranicu napätia, čím predchádza nadmernému namáhaniu batérie a predlžuje jej celkovú životnosť.
| Parameter | Hodnota / Detail |
|---|---|
| Kompatibilné napätie | 24V / 36V |
| Podporovaný výkon motora | 350W / 500W / 800W / 1000W |
| Menovitý prúd | 20A |
| Typ motora | Bezkefový (Brushless BLDC) |
| Hallove snímače | Áno – 6 vodičov |
| Displej v balení | LCD TF-100 |
| Elektronické brzdenie | E-ABS Brake + Low Level Brake |
| Pedal Assist System (PAS) | Áno |
| Samoučenie otáčok motora | Áno – automatické |
| Tempomat (Cruise Control) | Áno (P17) |
| Svetlo + Klaksón | Ovládané priamo z jednotky |
| Elektrický zámok | Electric door lock – Áno |
| Komunikačný protokol | Konfigurovateľný (P20) |
| Kompatibilita s vozidlom | Elektrická kolobežka / Elektrobicykel |
Návod na programovanie a obsluhu
Displej TF-100 vám dovoľuje pokročilé nastavenia priamo za jazdy z riadidiel. Do servisného menu P-Settings vstúpite podržaním tlačidiel Power + Mode po dobu 2 až 3 sekúnd.
| Parameter | Popis |
|---|---|
| P01 | Jas podsvietenia displeja (1–3) |
| P02 | Jednotka vzdialenosti: KM / MPH |
| P03 | Napätie systému (24V/36V) |
| P04 | Režim spánku – Sleep (0–60 min) |
| P06 | Priemer kolesa |
| P07 | Počet magnetov v motore |
| P09 | Spôsob štartu: okamžitý / odrazom (kick) |
| P10 | Jazdný režim |
| P11 | Citlivosť elektronickej brzdy |
| P12 | Sila rozbehu / akcelerácie (0–5) |
| P14 | Prúdový limit (1–20A) |
| P15 | Ochrana proti podvybitiu batérie |
| P17 | Tempomat |
| P18 | Kalibrácia rýchlosti |
| P19 | Režim rýchlostných stupňov |
| P20 | Komunikačný protokol |
Pri fyzickom zapájaní riadiacej jednotky postupujte podľa týchto krokov:
- Zapojte fázové vodiče podľa farebného značenia (farby medzi jednotkou a motorom sa musia zhodovať)
- Pripojte napájanie z batérie: červený = (+), čierny = (–)
- Pripojte plynovú rukoväť (throttle) a zapaľovanie
- Pripojte Hallove vodiče, pokiaľ je nimi motor vybavený
- Spojte káble samoučenia (self-learning) pre automatickú detekciu smeru otáčania:
- Ak sa koleso točí správnym smerom → káble samoučenia rozpojte
- Ak sa koleso točí naopak → nechajte káble spojené, kým sa smer automaticky neprehodí
- Podľa potreby pripojte voliteľné príslušenstvo (svetlo, klaksón, brzdu, PAS)
Obsah balenia

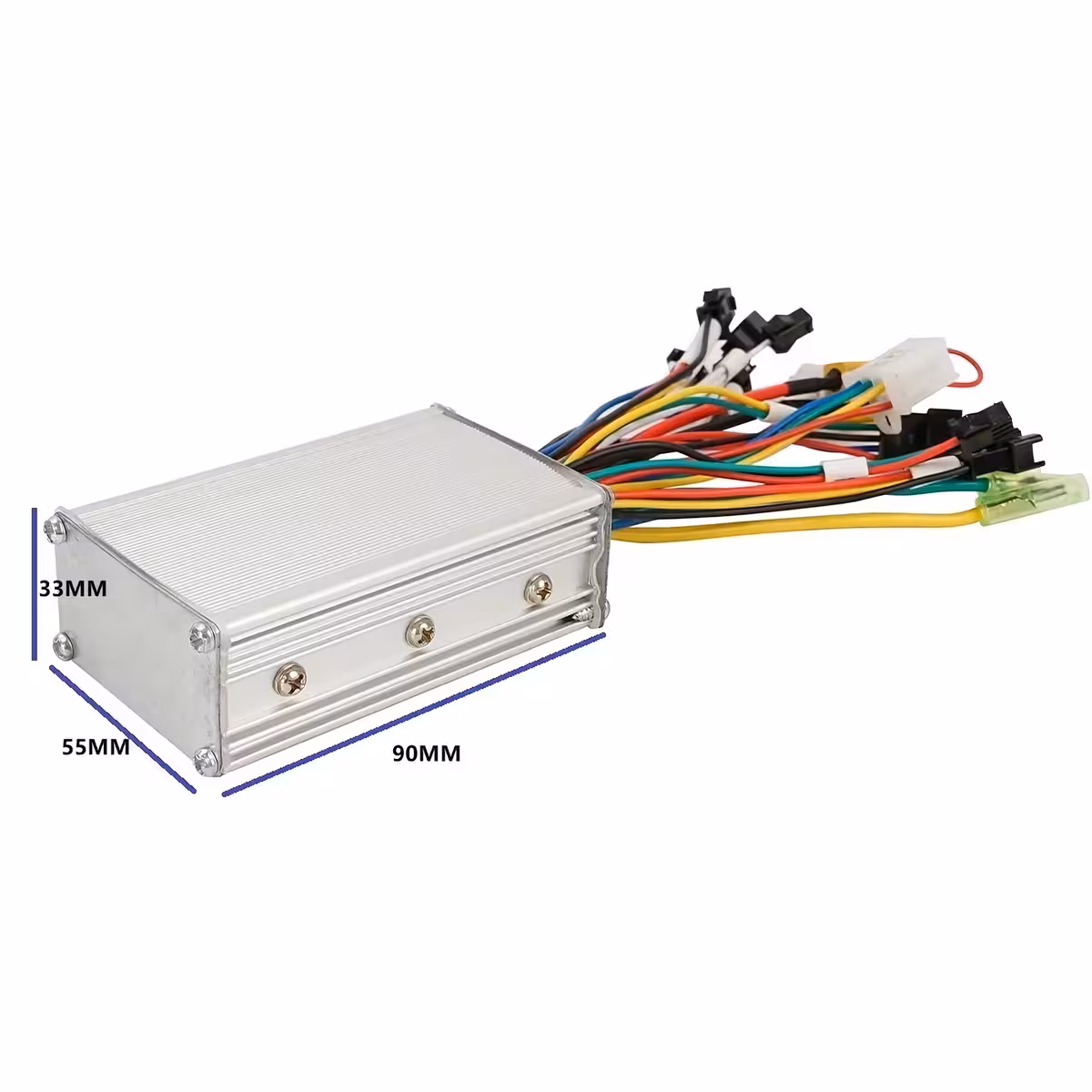

- 1x 20A bezkefová riadiaca jednotka (24V / 36V)
- 1x LCD displej TF-100
Často kladené otázky (FAQ)
Bude to fungovať s mojím 500W / 36V motorom?
Áno. Riadiaca jednotka podporuje bezkefové motory s výkonom 350W až 1000W pre napätie 24V a 36V. Pred montážou si overte kompatibilitu fyzických konektorov s vaším strojom.
Čo sa stane, ak nesprávne zapojím fázové káble?
Vstavaná funkcia samoučenia automaticky rozozná smer otáčania. Pokiaľ sa motor rozbehne do protismeru, stačí použiť postup samoučenia uvedený vyššie – komponenty sa vďaka tomu v žiadnom prípade nepoškodia.
Je displej TF-100 súčasťou balenia, alebo sa kupuje zvlášť?
Je priamo v balení. Dostanete kompletný set – riadiacu jednotku aj LCD displej TF-100 pohromade, pripravené na inštaláciu.
Môžem to namontovať aj na elektrobicykel, nielen na kolobežku?
Určite áno. Zariadenie funguje s akýmkoľvek elektrobicyklom, ktorý využíva bezkefový BLDC motor v podporovanom výkonovom rozsahu. Vďaka podpore PAS sa skvelo hodí aj pre bicykle so snímačom šliapania.
Ako nastavím napätie svojej batérie v displeji TF-100?
Prejdite do ponuky P-Settings (podržte tlačidlá Power + Mode po dobu 2–3 sekúnd) a zmeňte hodnotu parametra P03 presne podľa napätia vašej batérie: na 24V alebo 36V.
