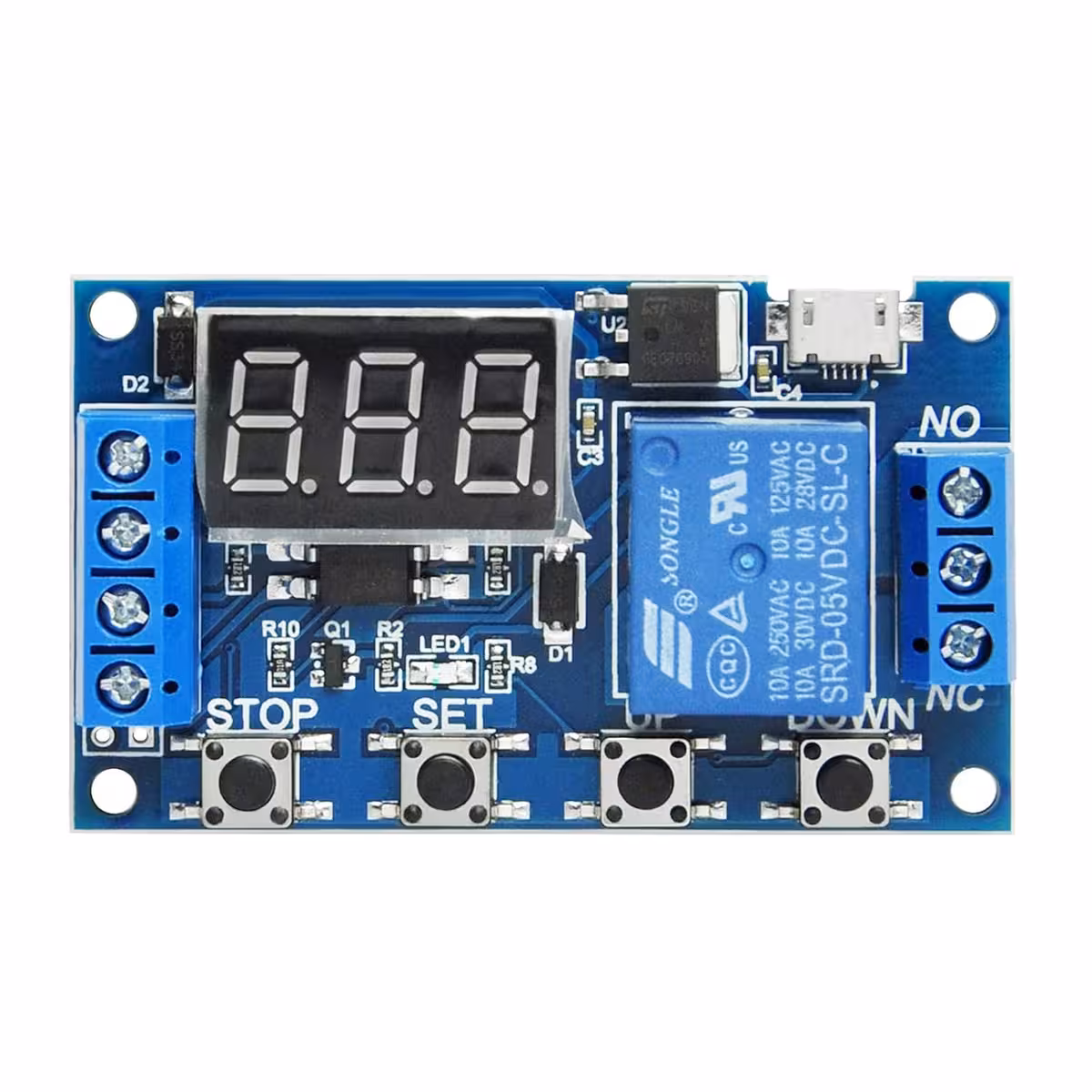

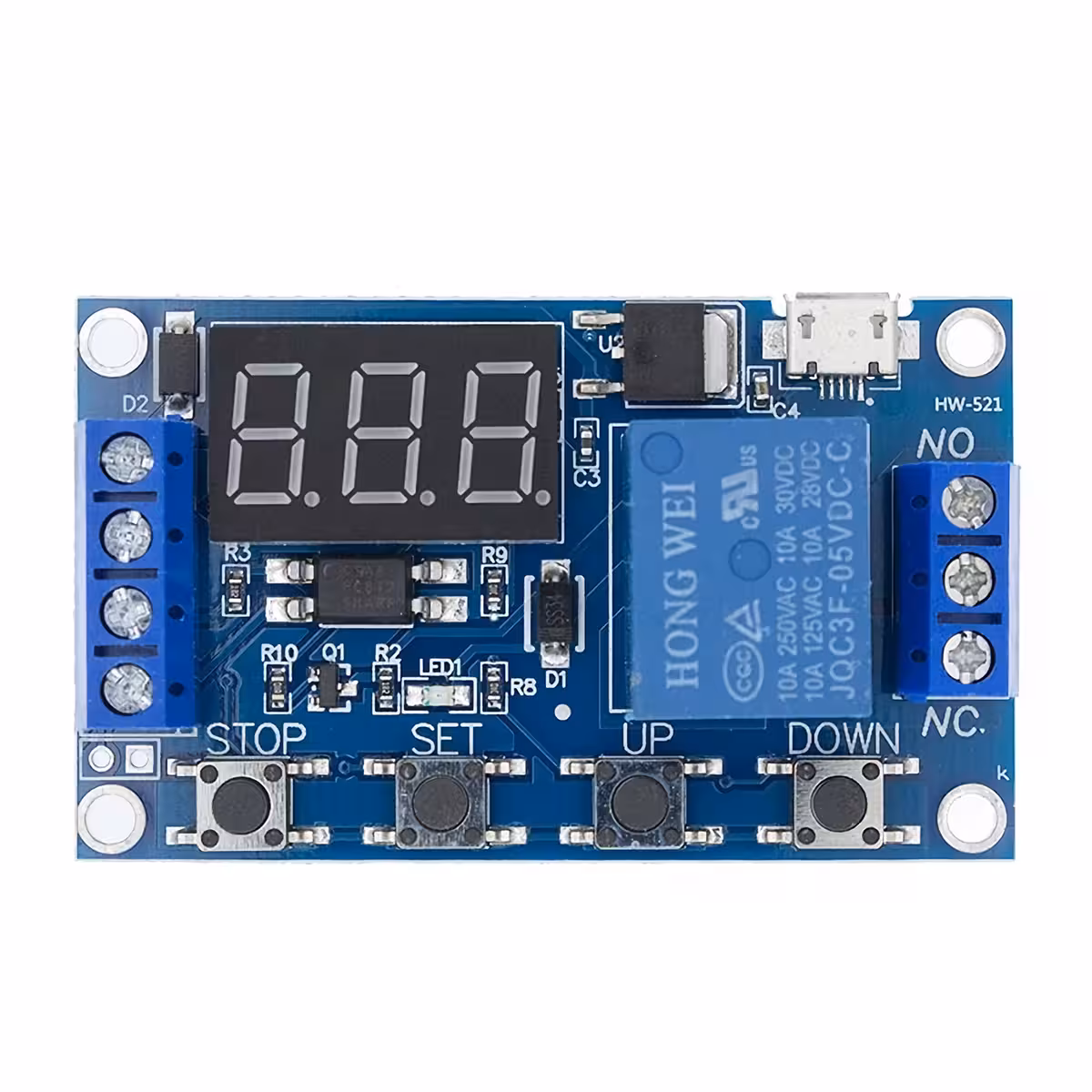

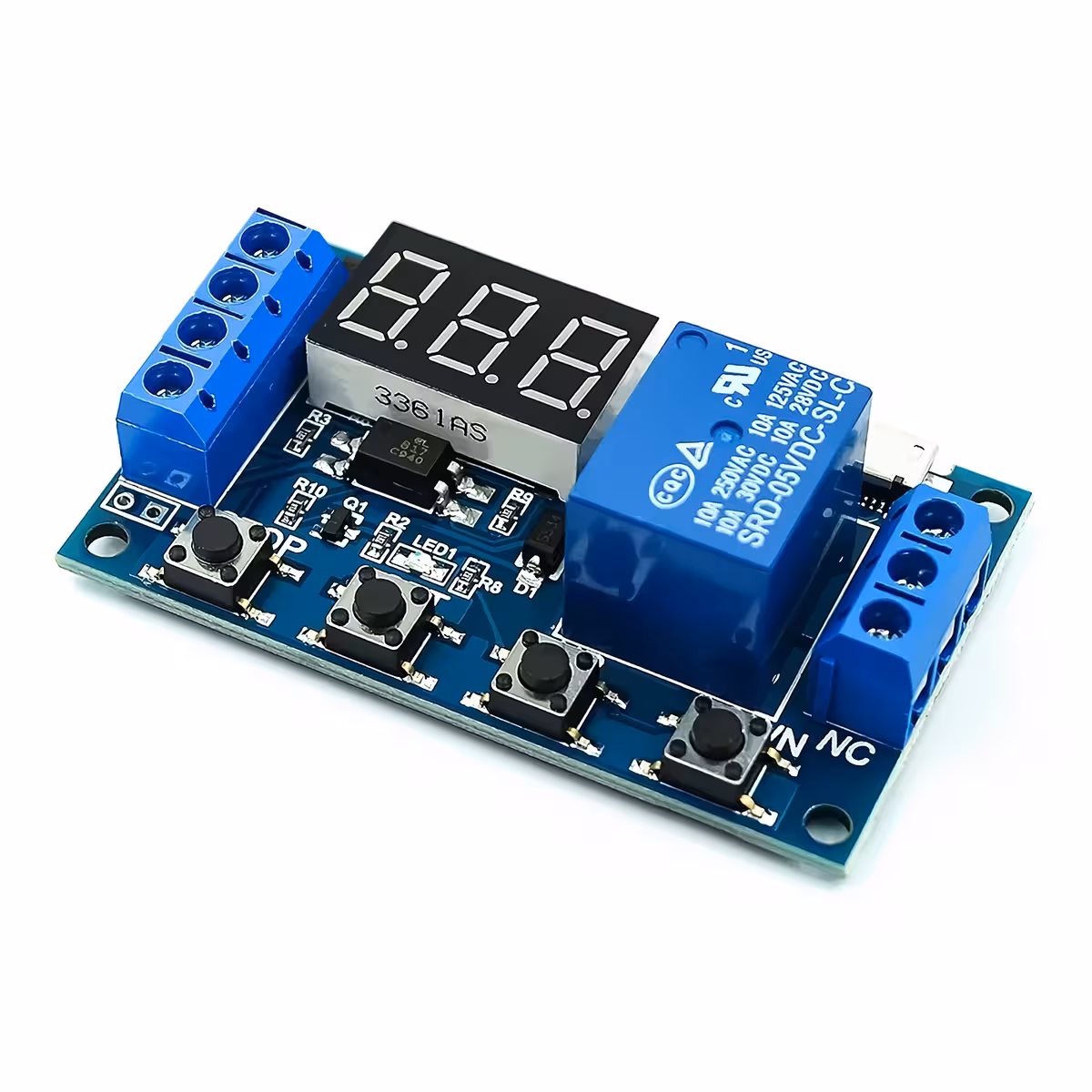

Programovateľný časový relé modul s displejom — precízne spínanie od 0,1 sekundy do 999 minút
Potrebujete spustiť čerpadlo presne po 30 sekundách, cyklovať ventiláciu v pevných intervaloch alebo vyslať presne časovaný signál z Arduina? Bez špecializovaného časovača sa často končí pri nespoľahlivých improvizáciách. Tento programovateľný relé modul s displejom prináša profesionálne riešenie so štyrmi konfigurovateľnými režimami a nastaviteľným časovým rozsahom od 0,1 sekundy až po 999 minút.

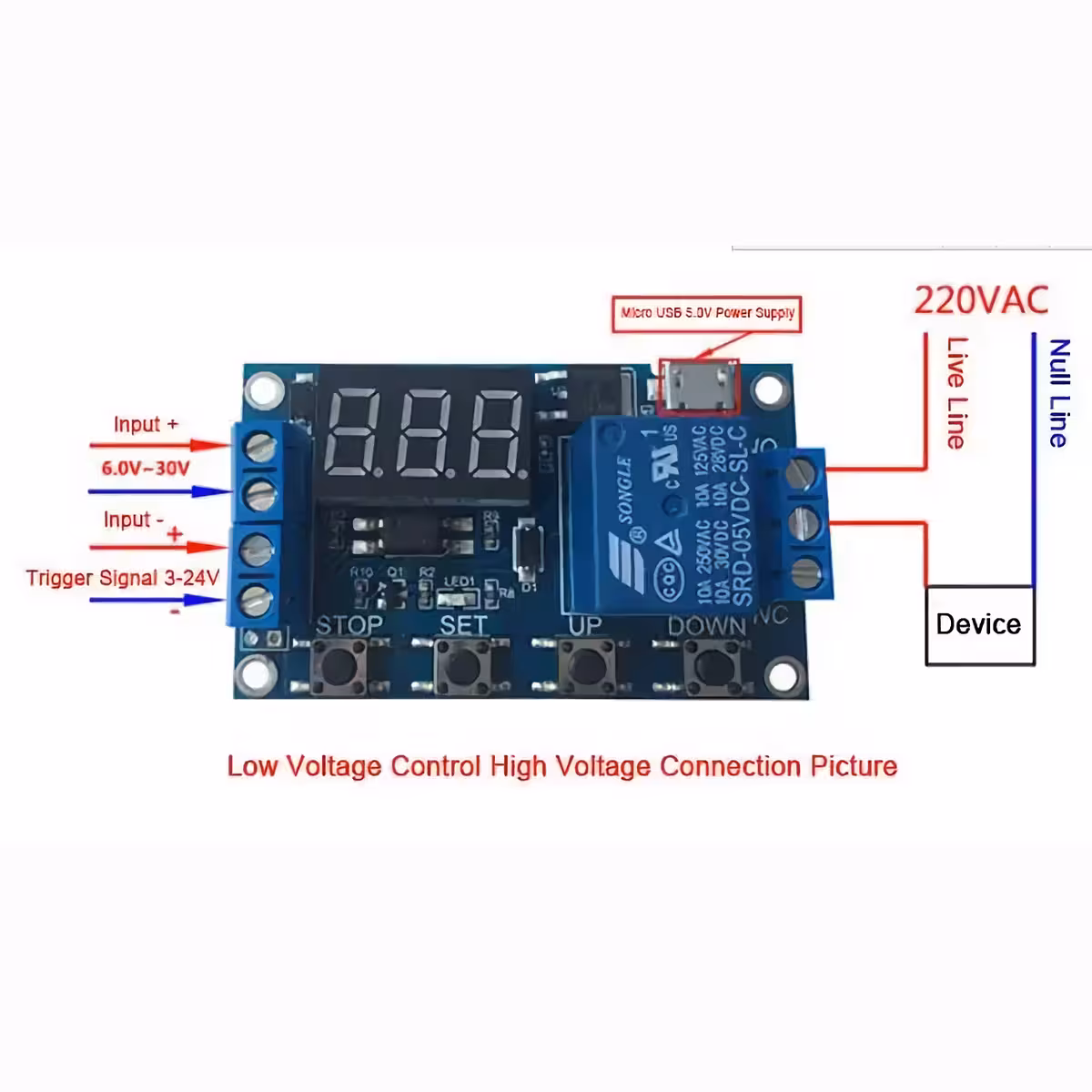

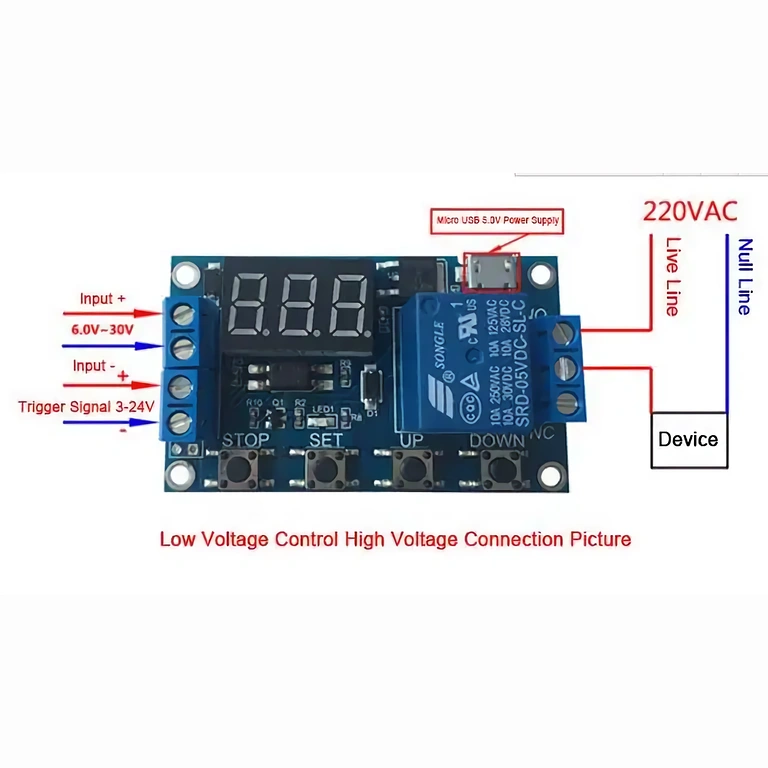

Upozornenie: Kontakty relé sú pasívne a odkryté. Zapojenie na napätie 220V AC musí vykonávať osoba s príslušnou elektrotechnickou kvalifikáciou.
Prečo si vybrať práve tento model? (Kľúčové výhody):
- Izolácia optočlenom — riadiaci a výkonový obvod sú elektricky oddelené, čo chráni vaše Arduino alebo PLC pred napäťovými špičkami z indukčných záťaží.
- 4 prevádzkové režimy (P1–P4) — od jednoduchého impulzu až po cyklické spínanie ON/OFF s nastaviteľným počtom opakovaní, a to všetko bez nutnosti programovania kódu.
- Voliteľné časové rozlíšenie — jednoduchým prepnutím desatinnej čiarky zvolíte rozsah 0,1s, 1s alebo 1min bez nutnosti resetovania ostatných nastavení.
- Digitálny displej — zobrazuje odpočet času v reálnom čase a aktuálny stav relé.
- Permanentná pamäť — všetky nastavenia zostávajú uložené aj po výpadku napájania.

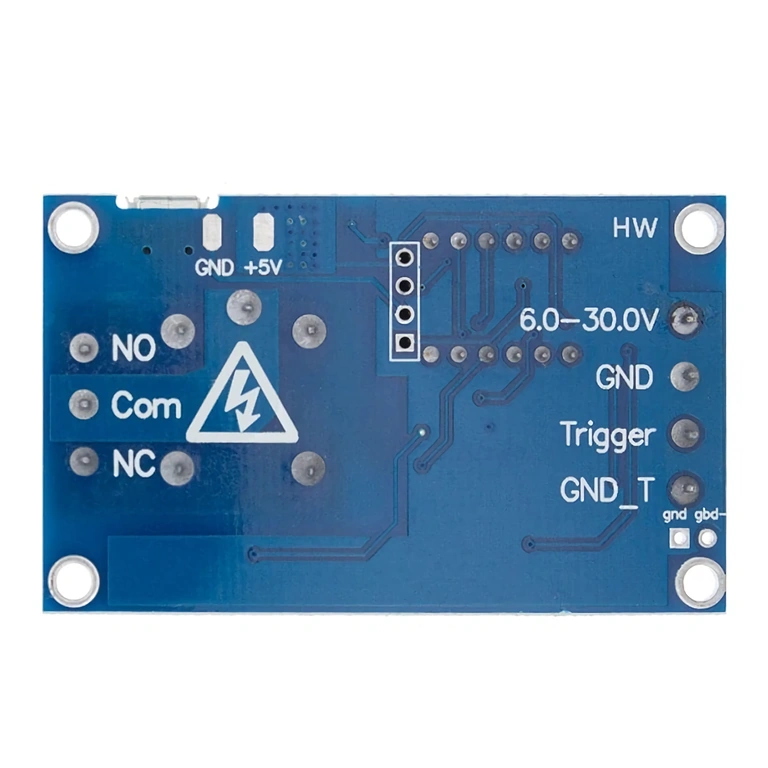

- Duálne napájanie — modul môžete napájať cez MicroUSB (5V) alebo cez svorkovnicu napätím 6–30V DC, čo uľahčuje integráciu do priemyselných panelov.

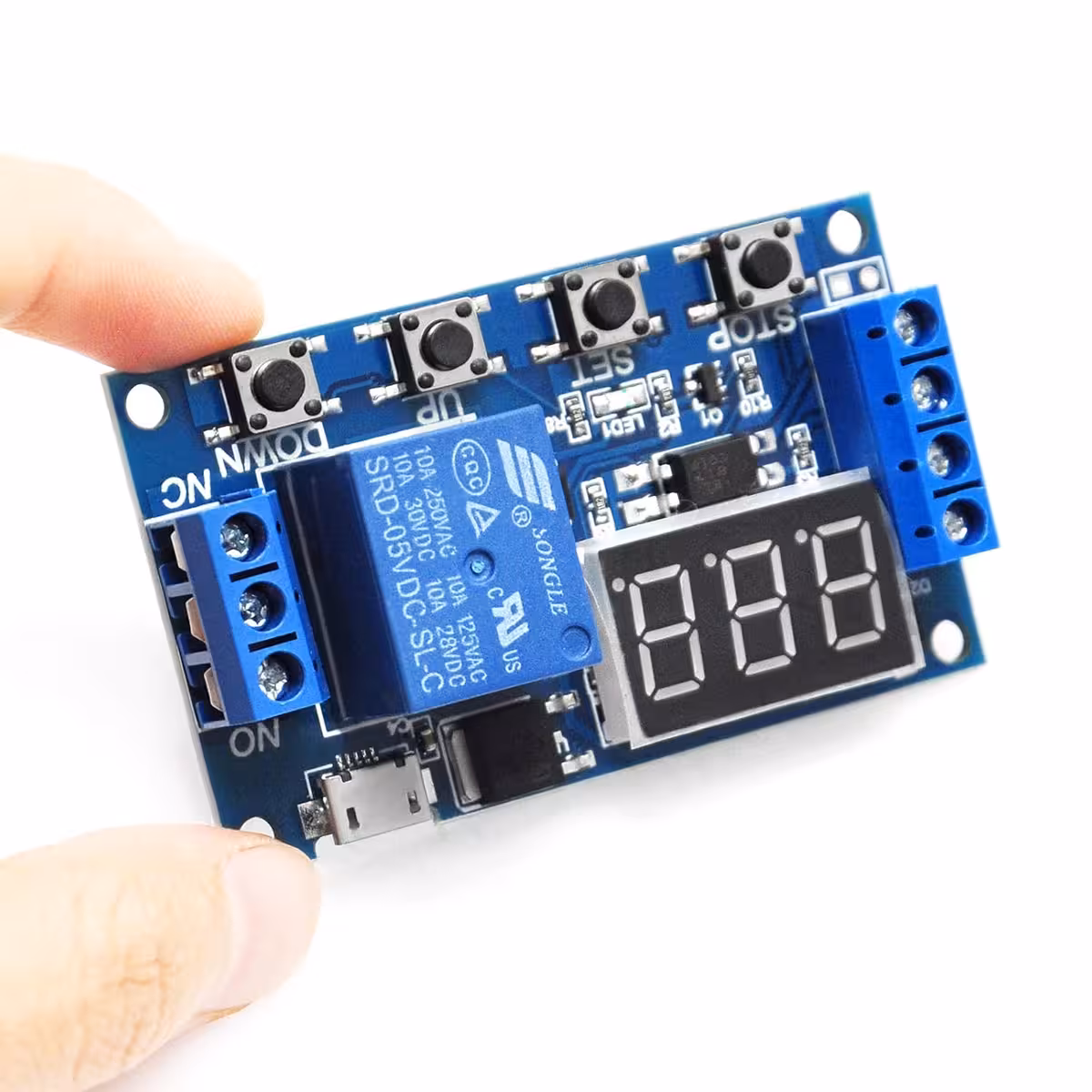

- Kompaktné rozmery 62 × 38 × 17 mm — zmestí sa do každej DIY krabičky alebo rozvádzača.
Detaily a výkon
Relé s prúdovou zaťažiteľnosťou 5A zvládne spínať zariadenia do 30V DC alebo 220V AC — ideálne pre malé motory, čerpadlá, solenoidové ventily alebo bežné domáce spotrebiče. Optočlenová izolácia je kľúčová v prostredí s vysokým elektromagnetickým rušením, pretože zabraňuje prenosu napäťových špičiek do riadiacej jednotky.
Štyri programovateľné režimy (P1–P4) pokrývajú širokú škálu aplikácií. Parameter LOP v režime P3 umožňuje nastaviť počet cyklov (pri hodnote 0 beží cyklus nepretržite). Tlačidlo STOP slúži ako okamžité núdzové vypnutie nezávisle od stavu časovača.
| Parameter | Hodnota / Detail |
|---|---|
| Napájacie napätie | 5V MicroUSB alebo 6–30V DC (svorky) |
| Spúšťací signál (trigger) | High Level 3–24V DC |
| Typ izolácie | Optočlen |
| Max. spínaný prúd | 5A pri 30V DC alebo 220V AC |
| Nastaviteľný čas | 0,1 s – 999 min |
| Časové rozlíšenie | 0,1 s / 1 s / 1 min (podľa pozície desatinnej čiarky) |
| Prevádzkové režimy | P1 – Pulse ON, P2 – Delay then ON, P3 – Loop ON/OFF, P4 – Hold then Delay |
| Displej | Digitálny, odpočet + indikátor stavu relé |
| Pamäť parametrov | Permanentná (uložená po vypnutí) |

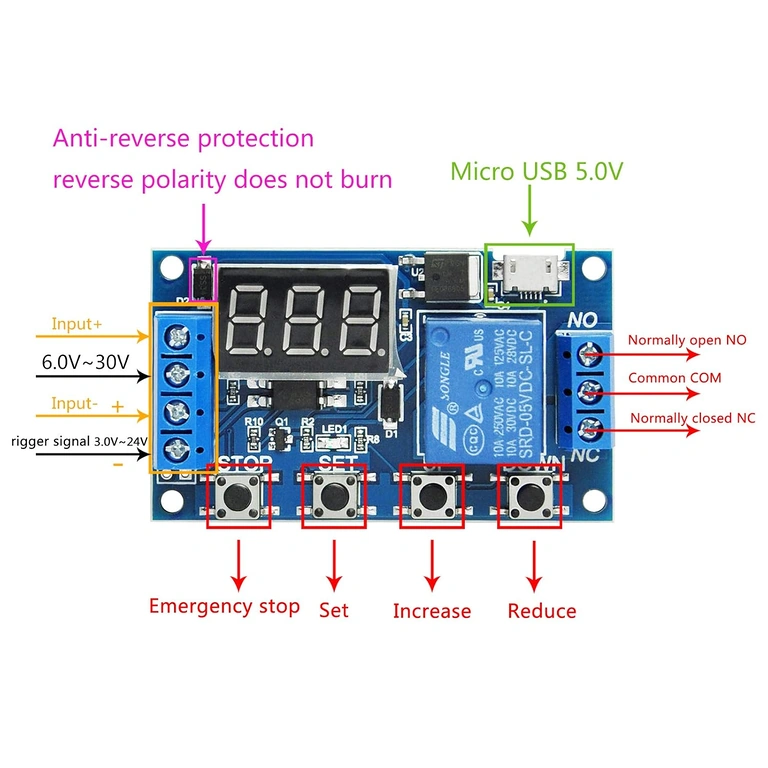

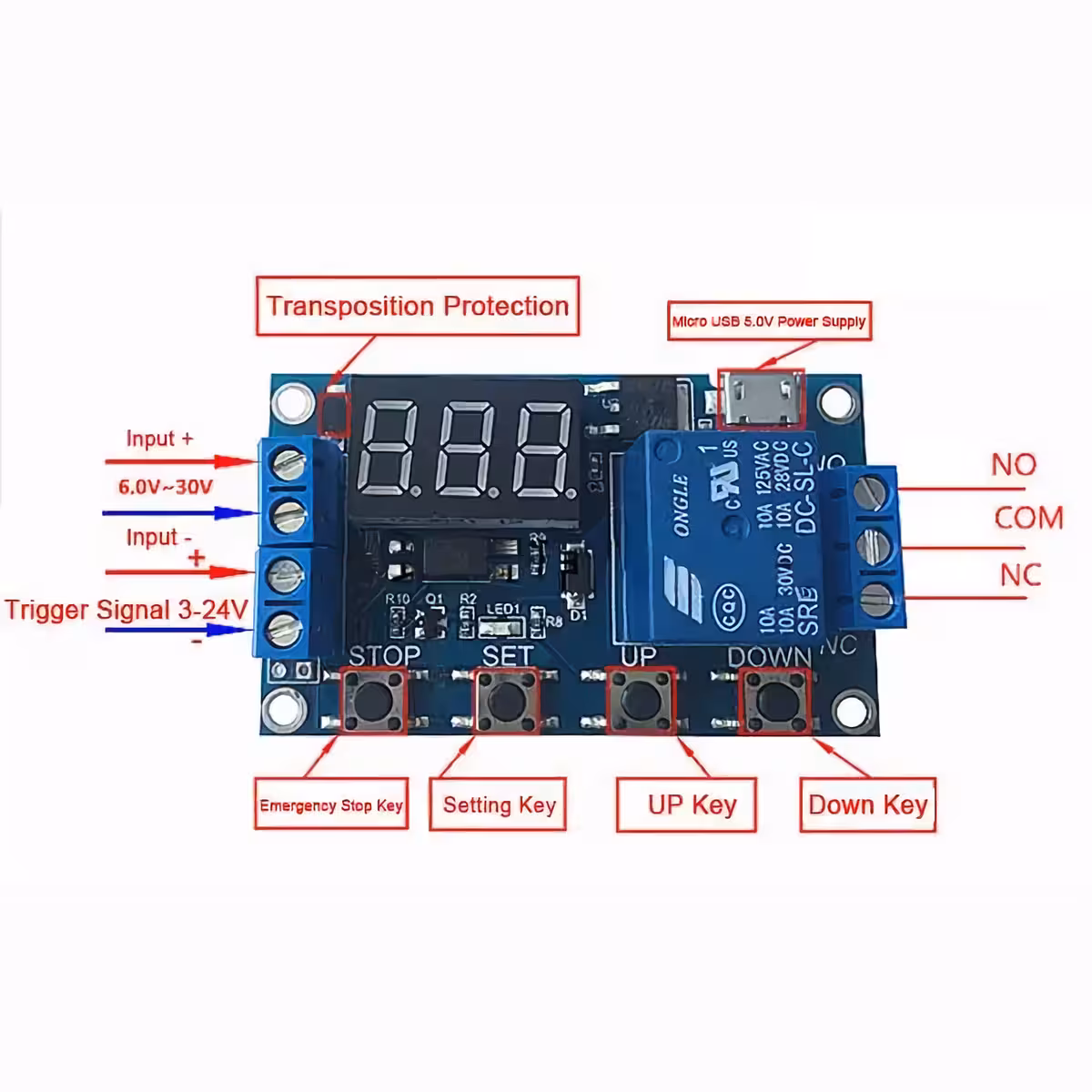

| Ovládacie tlačidlá | SET / UP / DOWN / STOP |
| Rozmery | 62 × 38 × 17 mm |
Návod na programovanie a použitie

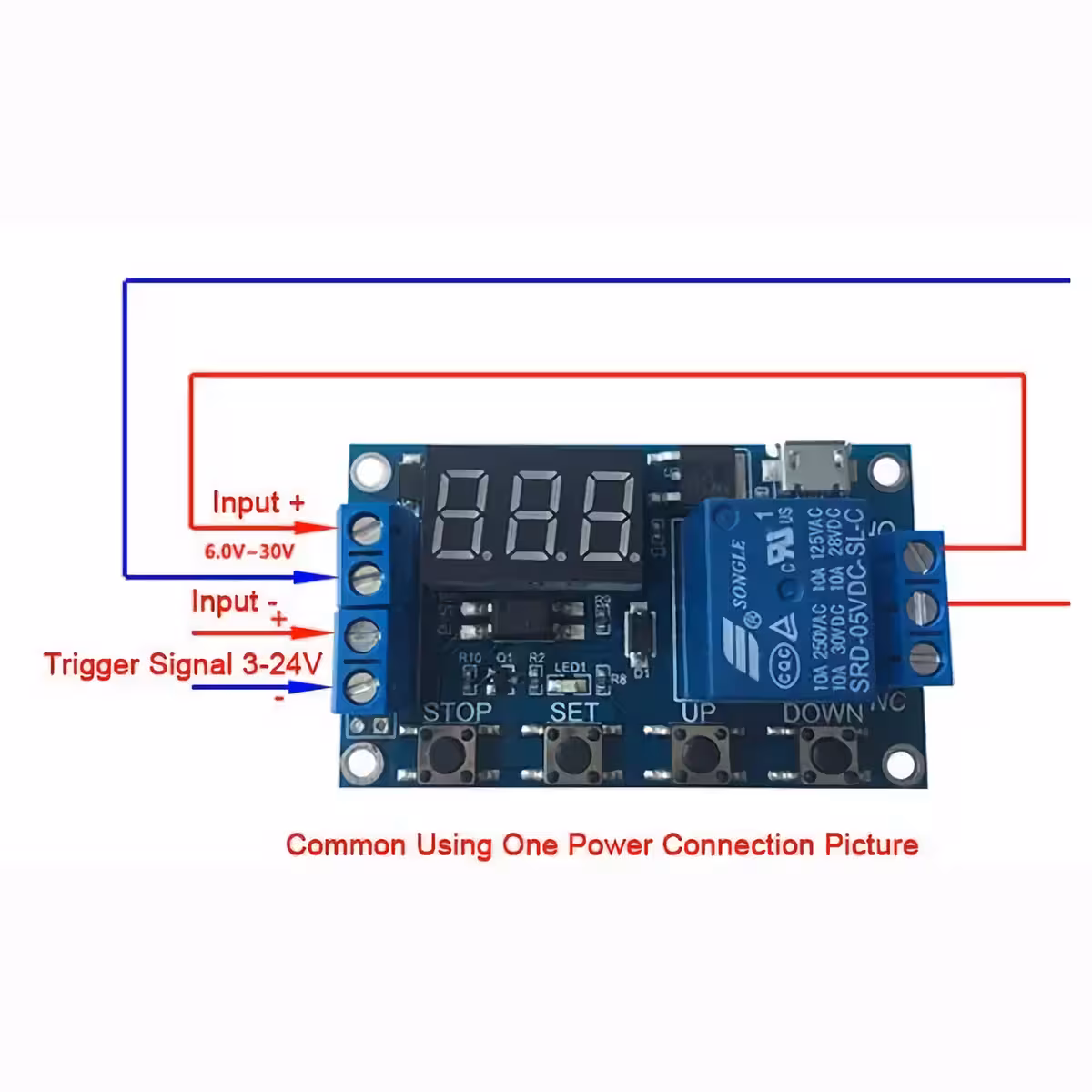

- Pripojte napájanie: 5V MicroUSB alebo 6–30V DC na svorky modulu. Displej sa ihneď aktivuje.
- Podržte tlačidlo SET na 2 sekundy pre vstup do menu výberu režimu.
- Tlačidlami UP a DOWN vyberte požadovaný režim (P1–P4). Krátkym stlačením SET vstúpite do nastavenia parametrov (OP, CL, LOP).
- Pre zmenu časového rozlíšenia stlačte v režime nastavenia tlačidlo STOP — desatinná čiarka sa posunie (0,1s / 1s / 1min). Príklad: hodnota 03.2 znamená 3,2 sekundy.
- Po nastavení hodnôt podržte SET na 2 sekundy pre uloženie a návrat do hlavného rozhrania.
- Tlačidlo STOP v hlavnom režime funguje ako manuálne zapnutie/vypnutie relé alebo núdzové zastavenie.
Obsah balenia
- 1× Programovateľný časový relé modul s displejom

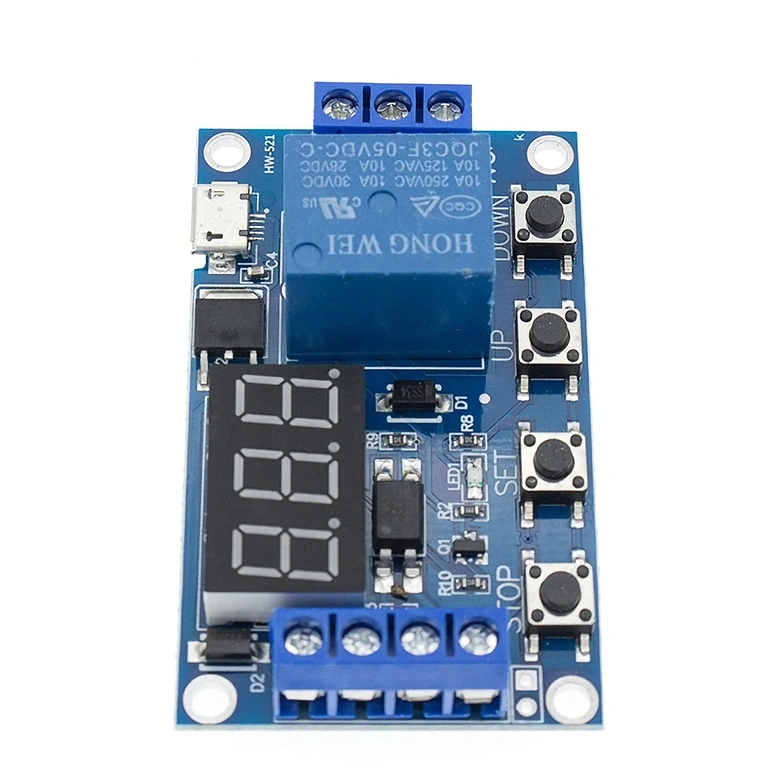

- Svorkovnice pre napájanie a výstup (osadené na doske)
- MicroUSB port pre alternatívne 5V napájanie
Často kladené otázky
Môžem modul napájať z powerbanky cez MicroUSB?
Áno. MicroUSB port je štandardný 5V vstup, takže akákoľvek powerbanka alebo nabíjačka na telefón modul bez problémov napája. Je to ideálne pre testovanie alebo prenosné DIY projekty.
Aké záťaže môže relé bezpečne spínať?
Relé zvládne 5A pri 30V DC alebo 220V AC. Pri motoroch alebo čerpadlách s vysokým nábehovým prúdom odporúčame použiť externý stýkač — relé v module potom slúži len ako riadiaci signál.
Dokáže pin ESP32 (3,3V) spustiť tento modul?
Áno. Vstup trigger akceptuje signály High Level v rozsahu 3V až 24V DC, takže digitálne piny Arduina, ESP32 alebo Raspberry Pi modul aktivujú priamo bez ďalších súčiastok.
Čo sa stane s nastaveniami pri výpadku prúdu?
Nastavenia sú v bezpečí. Modul má permanentnú pamäť, takže zvolený režim, časy OP/CL aj počet cyklov LOP zostanú uložené aj po opätovnom pripojení napájania.
Ako funguje režim P3 a ako obmedzím počet cyklov?
Režim P3 vykonáva automatický cyklus ON/OFF. Parameter LOP určuje počet opakovaní (pri hodnote 0 beží cyklus nekonečne). P3.1 sa spúšťa externým triggerom, P3.2 sa spustí automaticky hneď po pripojení napájania.
