PWM regulátor 5V–24V 8A — ovládajte frekvenciu, impulzy aj otáčky z jedného modulu
Potrebujete regulovať otáčky motora, generovať presný signál alebo automatizovať časovanú sekvenciu? PWM regulátor 5V–24V 8A zvládne všetko bez nutnosti programovania, počítača či zložitého nastavovania. Dva pracovné režimy — PWM a PULSE — pokrývajú širokú škálu využitia od rýchleho prototypovania až po opakovateľné priemyselné aplikácie.

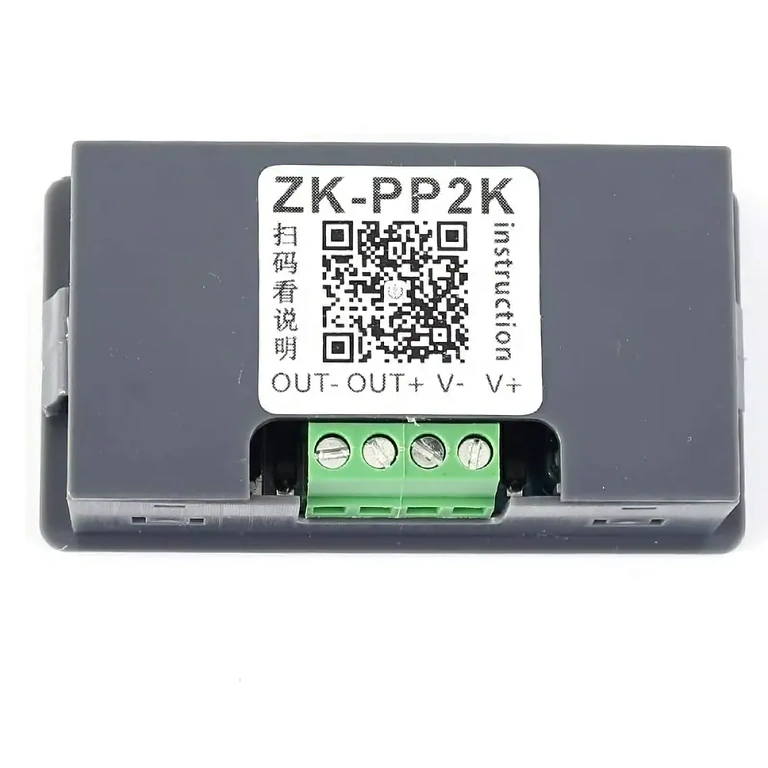

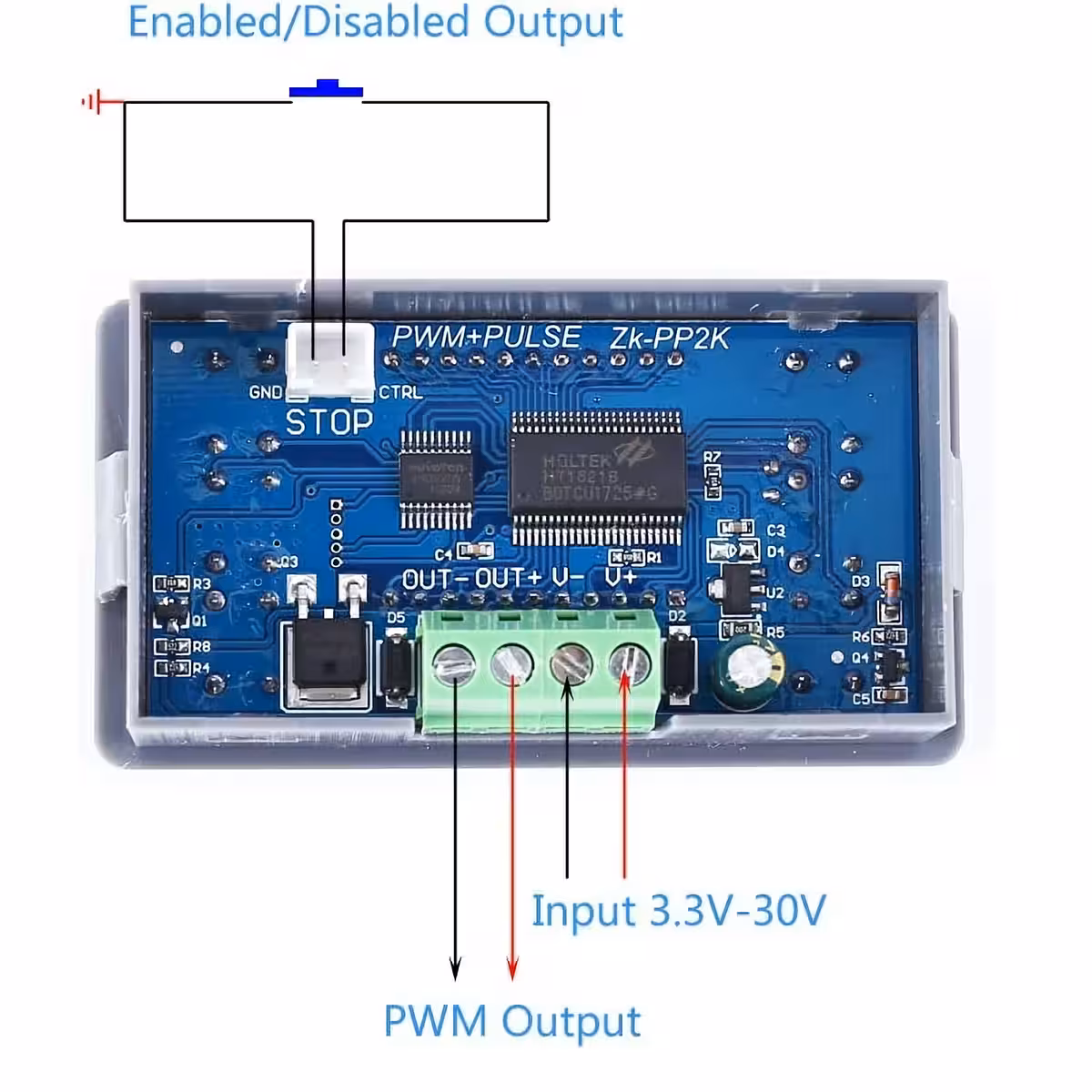

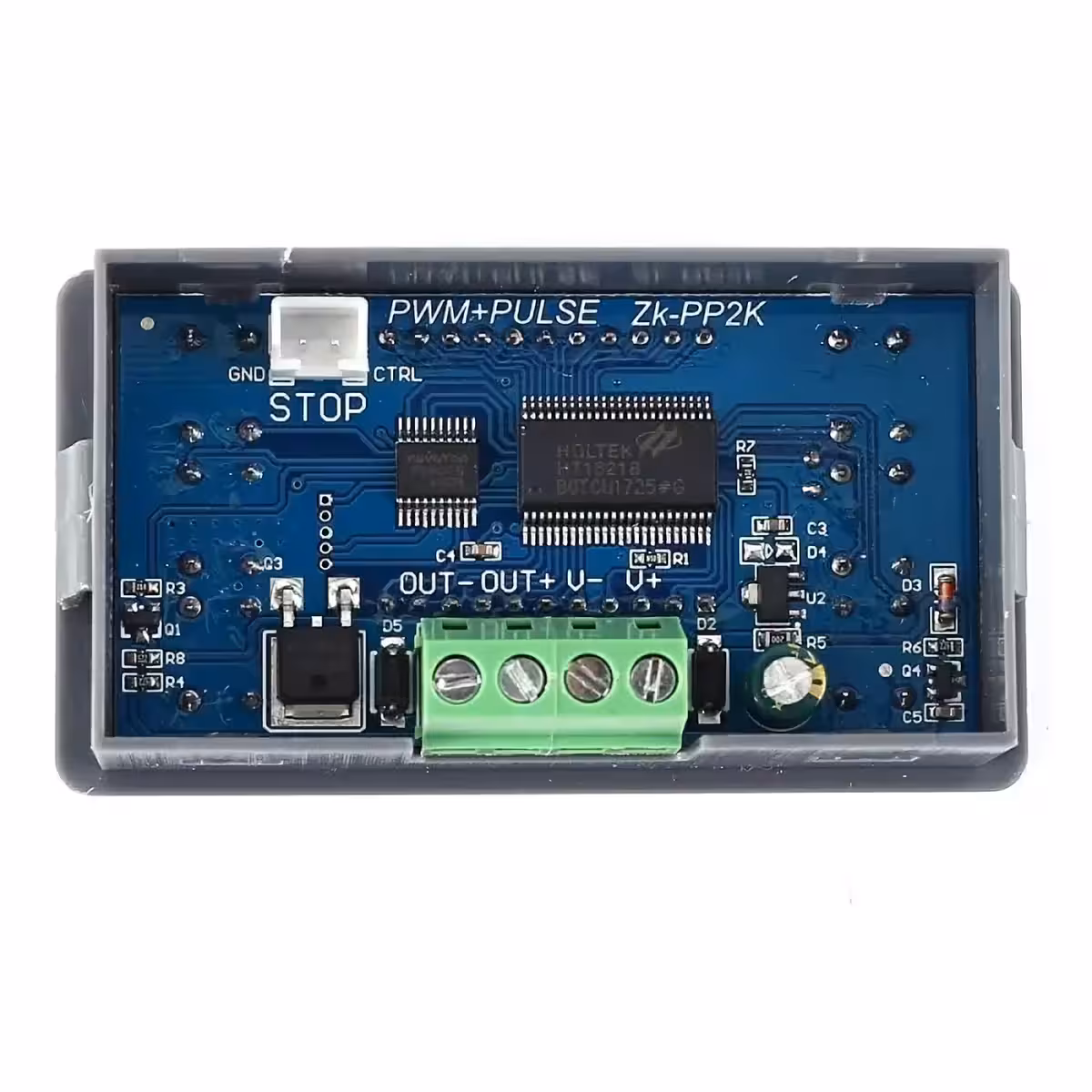

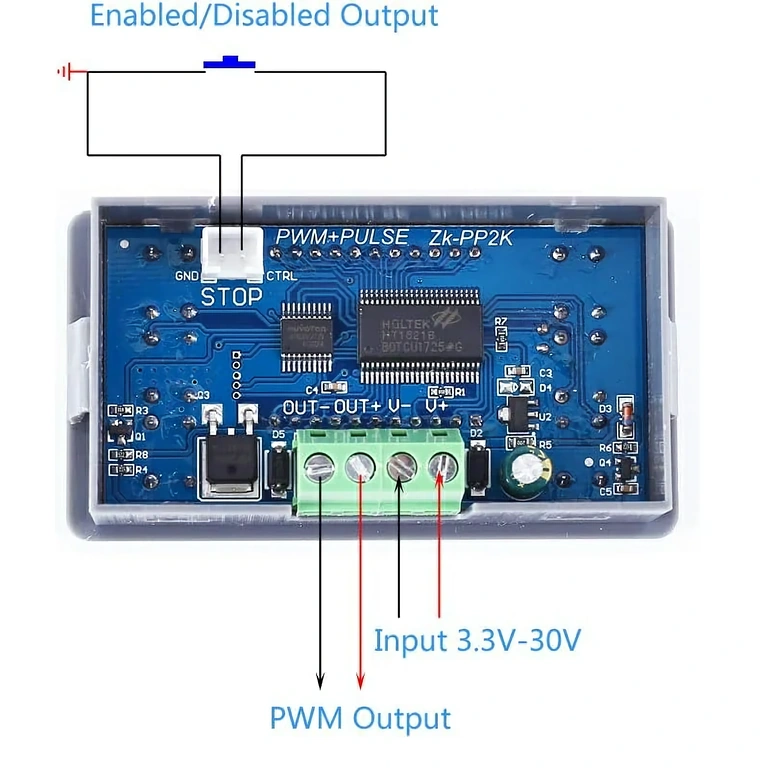

Poznámka: Modul podporuje napájanie DC 3,3V–30V, avšak pre riadenie záťaže motorov alebo iných spotrebičov odporúčame nominálny rozsah 5V–24V pri dodržaní maximálneho výstupného prúdu 8A.
Prečo si vybrať tento model? (Hlavné výhody):
- Nastaviteľná frekvencia 1Hz–150KHz — od pomalého časovania až po rýchle signály pre riadenie bezkefových motorov alebo nízkoenergetické RF aplikácie
- Strieda (Duty cycle) 0–100 % s jemným krokovaním — možnosť úplného vypnutia alebo plného výkonu s akýmkoľvek medzistupňom
- Cyklický časovač s presnosťou 0,001 sekundy — nastavte dobu zapnutia (ON), dobu vypnutia (OFF), oneskorenie štartu a presný počet impulzov (1–9999 alebo nekonečno)
- Výstupný prúd 8A — dostatočný výkon pre stredne veľké DC motory, 12V/24V elektroventily alebo LED pásy s výkonom až 192W pri 24V

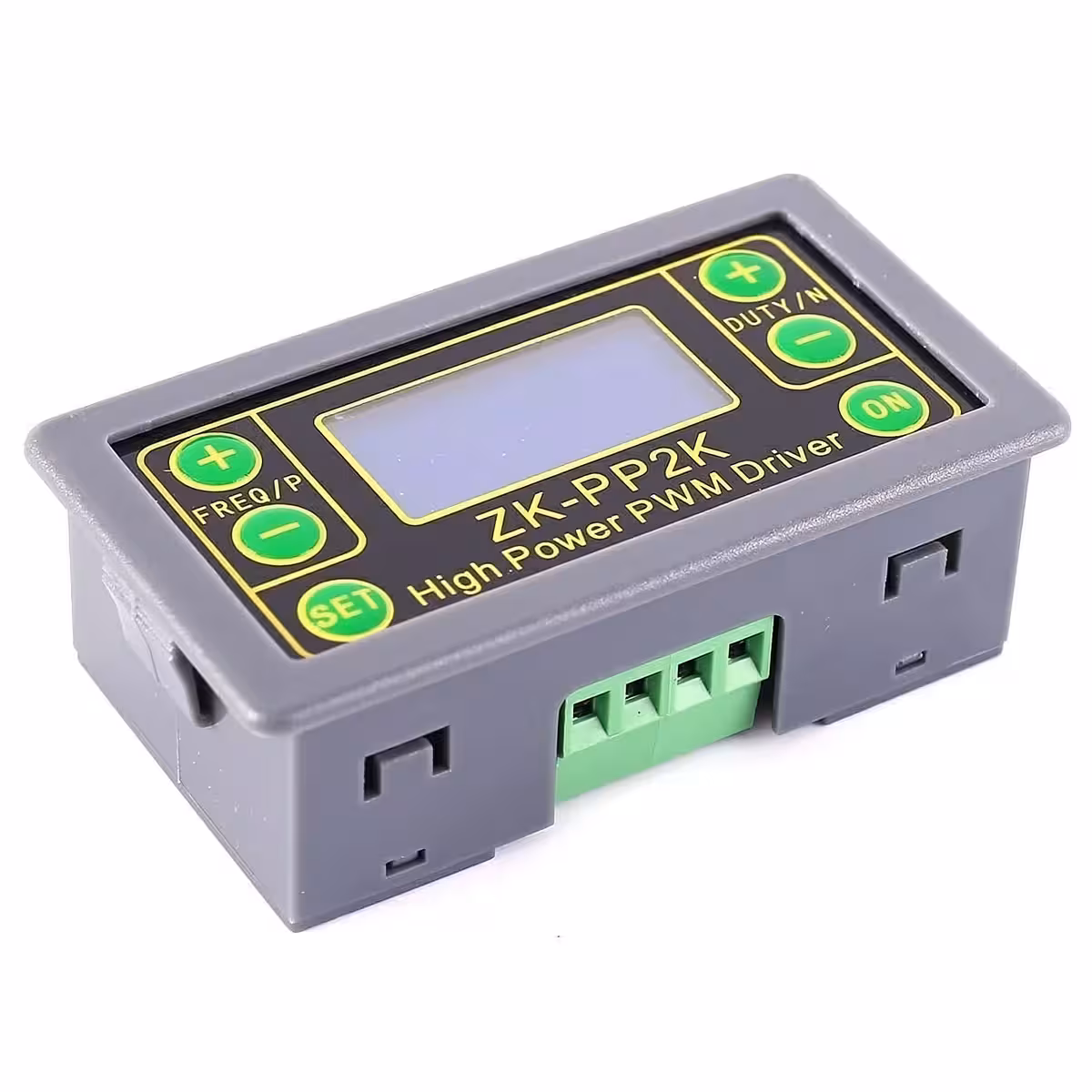

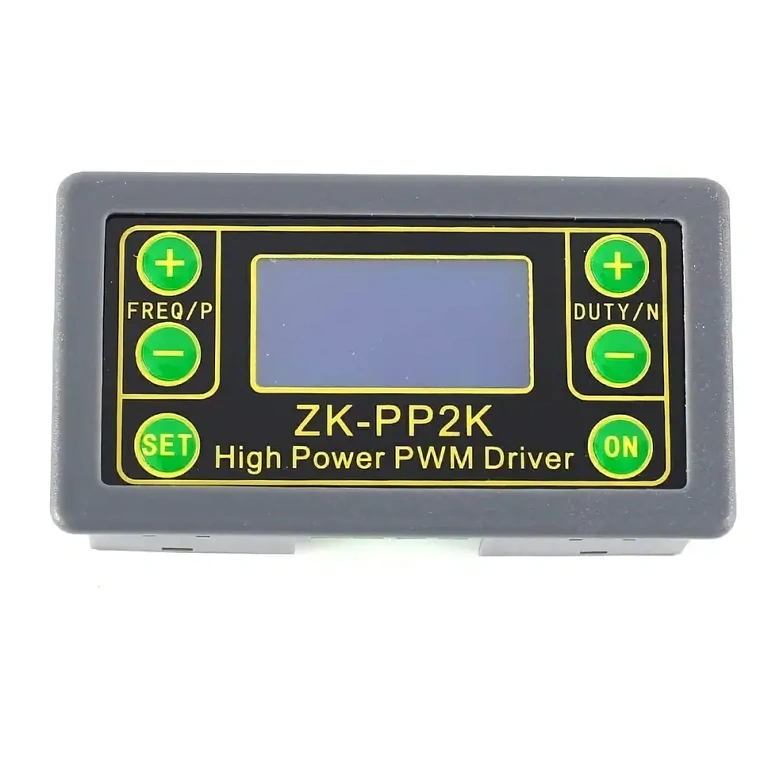

- Priame programovanie na module — dedikované tlačidlá a integrovaný LCD displej, žiadne externé ovládače či notebook
- Nevolatilná pamäť — po reštarte si modul pamätá všetky nastavenia, nemusíte nič programovať znova
- Teplotný rozsah −20 °C až +85 °C — spoľahlivá prevádzka v dielni, exteriéri alebo v automatizačných rozvádzačoch
Detaily a výkon
V režime PWM nezávisle nastavujete frekvenciu a striedu — výstup zostáva trvalo aktívny, čo je ideálne pre reguláciu otáčok DC motorov alebo stabilné stmievanie LED. V režime PULSE definujete kompletnú sekvenciu: šírku kladného a záporného impulzu, oneskorenie pred štartom a celkový počet cyklov. Po dokončení série sa výstup automaticky vráti na 0V — bez nutnosti dohľadu či manuálneho zásahu.

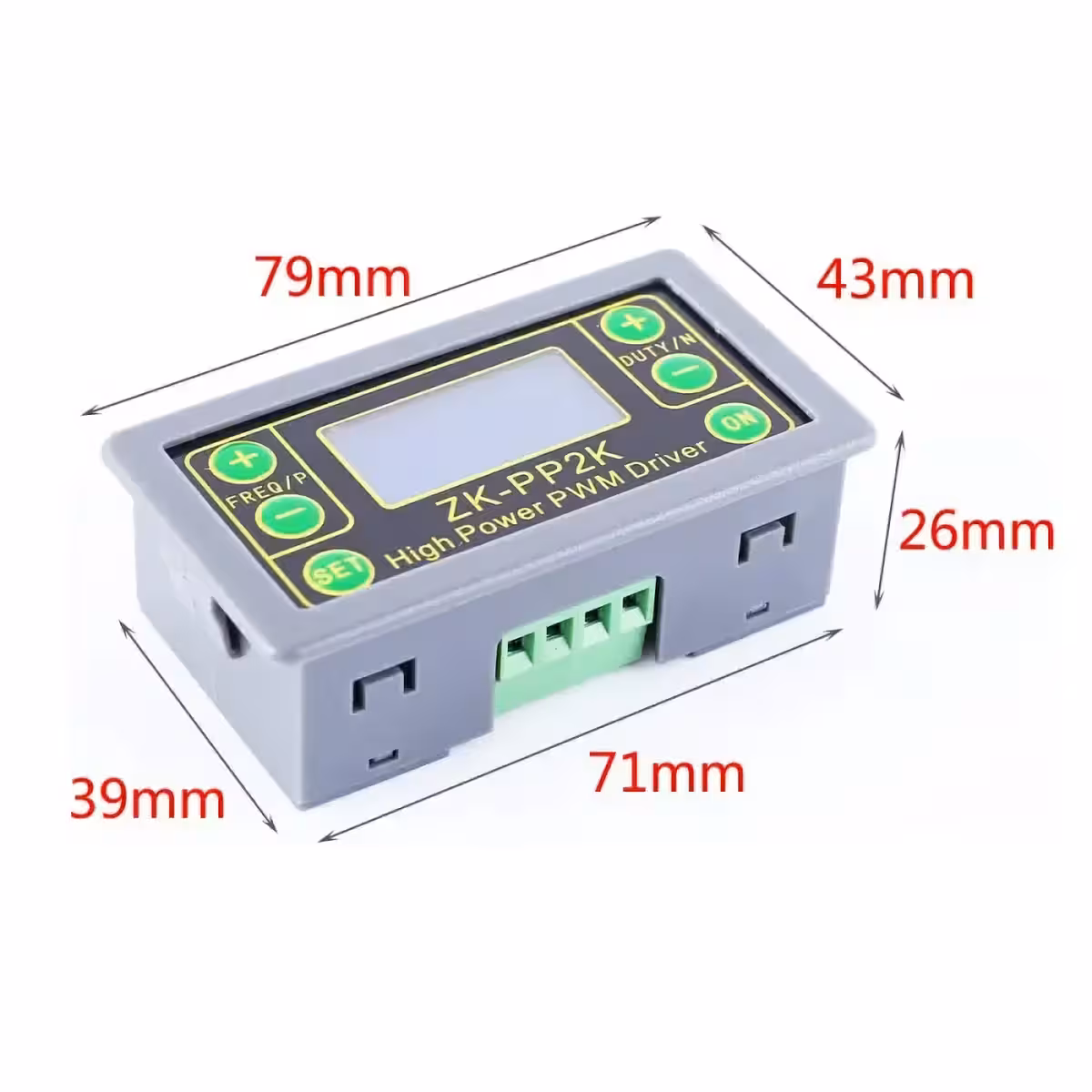

Prepínanie medzi režimami vykonáte dlhým podržaním tlačidla SET, pričom stav výstupu vizuálne potvrdzuje indikátor OUT. Kompaktné rozmery 79 × 43 × 26 mm umožňujú jednoduchú integráciu do akéhokoľvek krytu alebo ovládacieho panela.
| Parameter | Hodnota / Detail |
|---|---|
| Napájacie napätie | DC 3,3V – 30V |
| Odporúčané pracovné napätie | DC 5V – 24V |
| Maximálny výstupný prúd | 8A |
| Frekvenčný rozsah PWM | 1Hz – 150KHz |
| Strieda (Duty Cycle) | 0,00 % – 100 % |
| Šírka kladného / záporného impulzu | 0,000s – 9999s |
| Čas čakania (oneskorenie štartu) | 0,000s – 9999s |
| Konfigurovateľný počet impulzov | 1 – 9999 alebo nekonečno (—-) |
| Pracovné režimy | PWM (frekvencia + strieda) / PULSE (časovač + impulzy) |
| Prevádzková teplota | −20 °C … +85 °C |
| Prevádzková vlhkosť | 0 % – 95 % RH (bez kondenzácie) |
| Rozmery | 79 × 43 × 26 mm |
Návod na programovanie a použitie

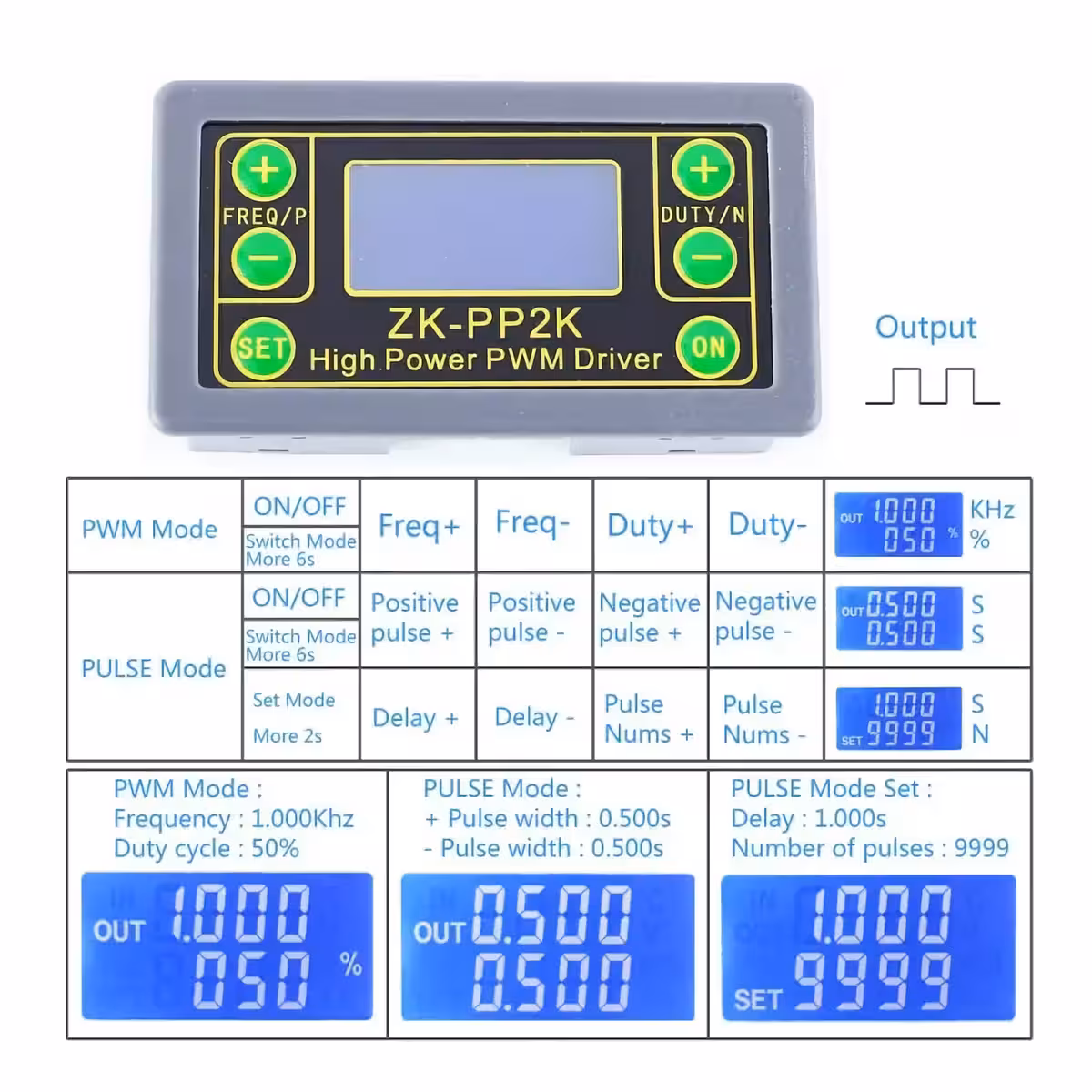

- Režim PWM (predvolený z výroby): Po zapnutí modul automaticky prejde do režimu PWM (zobrazí sa symbol %). Pomocou tlačidiel FREQ+/FREQ− nastavte frekvenciu od 1Hz do 150KHz. Striedu upravte tlačidlami DUTY+/DUTY− v rozsahu 0,00 % až 100 %. Krátkym stlačením ON aktivujete výstup — indikátor OUT potvrdí aktívny stav.
- Prepnutie do režimu PULSE: Podržte tlačidlo SET približne 6 sekúnd. Symbol % zmizne — modul je teraz v režime PULSE.
- Konfigurácia impulzov (režim PULSE): Použite P+/P− pre šírku kladného impulzu a N+/N− pre šírku záporného impulzu. Hodnoty sú v sekundách s presnosťou na 0,001s.
- Nastavenie časovača a počtu impulzov: Podržte SET na 2 sekundy — na displeji sa v ľavom dolnom rohu zobrazí SET. Nastavte čas čakania pomocou P+/P− a počet impulzov pomocou N+/N− (hodnota —- = nekonečno).
- Spustenie časovanej sekvencie: Krátko stlačte ON — modul počká nastavený čas oneskorenia, vygeneruje nakonfigurovaný počet impulzov a následne automaticky vypne výstup.
- Návrat do rozhrania PULSE: Podržte SET na 2 sekundy v podmenu časovača.
- Návrat do režimu PWM: Podržte SET približne 6 sekúnd v režime PULSE.
Obsah balenia
- 1x PWM regulátor / generátor signálu / časovač 5V–24V 8A
Často kladené otázky
Dokáže ovládať DC motory priamo bez ďalšieho obvodu?
Áno. S výstupom 8A modul priamo ovláda DC motory malého a stredného výkonu. Pre výkonnejšie motory alebo silne indukčné záťaže odporúčame medzi modul a motor pridať MOSFET driver alebo výkonové relé.
Aký je praktický rozdiel medzi režimom PWM a PULSE?
Režim PWM generuje kontinuálny signál — ideálny pre reguláciu otáčok alebo stmievanie LED. Režim PULSE vám dáva plnú kontrolu nad sekvenciou: počet impulzov, ich trvanie a oneskorenie štartu. Využijete ho pri elektroventiloch, automatizácii a aplikáciách, kde potrebujete počítať cykly.
Funguje aj pre RC servomotory pri 50Hz?
Áno. Frekvencia sa nastavuje od 1Hz, takže 50Hz je v rozsahu. Pre presné riadenie polohy použite režim PULSE a nastavte šírku impulzu medzi 1ms a 2ms — presne podľa štandardu pre servá.
Stratia sa nastavenia po vypnutí napájania?
Nie. Modul automaticky ukladá frekvenciu, striedu, šírku impulzov aj parametre časovača do internej pamäte. Po opätovnom zapnutí nájdete všetko presne tak, ako ste to nastavili.
Dá sa použiť ako stmievač pre RGB LED pásy?
Áno, pre monochromatické pásy DC 5V–24V s odberom do 8A. Pre RGB pásy použite samostatný modul pre každý farebný kanál — každý z nich môžete regulovať nezávisle.
