Nastaviteľný AC prúdový senzor 0,2–30 A – bezkontaktné monitorovanie bez nutnosti napájania
Potrebujete mať prehľad o prevádzke motora, čerpadla alebo meniča a chcete vedieť, kedy cez obvod preteká prúd? S modulom M3050/M3056 to zvládnete bez prerušenia vodičov a bez potreby externého napájania. Inštalácia je otázkou minút: stačí prevliecť vodič otvorom s priemerom 10 mm a senzor je pripravený na prácu.
Poznámka: Výstup modulu slúži ako riadiaci signál (max. 0,3 A / 240 V AC/DC) pre automatizačné systémy, nie ako silový obvod. Monitorovaný vodič sa neprerušuje – jednoducho sa prevlečie cez otvor senzora.
Prečo si vybrať práve tento model? (Kľúčové výhody):
- Nastaviteľný prah 0,2–30 A — jedno zariadenie pokryje všetko od osvetľovacích okruhov až po priemyselné motory.
- Samonapájanie z magnetického poľa — nepotrebujete žiadny externý zdroj, čo zjednodušuje kabeláž v rozvádzači.
- Elektronické spínanie bez pohyblivých častí — žiadne mechanické opotrebovanie, prakticky neobmedzený počet zopnutí.
- Úplné galvanické oddelenie — monitorovaný obvod a riadiaci výstup sú oddelené, čím chránia vaše PLC alebo zabezpečovacie systémy.
- Rýchla odozva a vysoká odolnosť — oneskorenie pod 1 % a tolerancia 100 % preťaženia zaručujú spoľahlivosť aj pri náročných štartoch motorov.
- Ohňovzdorný PC kryt — odolný materiál vhodný pre prevádzkové teploty od -20 °C do +55 °C, ideálny do priemyselných rozvádzačov.
Detaily a výkon
Senzor pracuje na princípe prúdového transformátora s toroidným jadrom: monitorovaný vodič funguje ako primárne vinutie a indukovaná energia priamo napája interný obvod – žiadne batérie ani pomocné 24 V napájanie. Spínací prah nastavíte presne pomocou integrovaného potenciometra v celom rozsahu 0,2–30 A. Výstup 0,3 A / 240 V AC alebo DC je dostatočný na ovládanie pomocného stýkača, vstupu PLC alebo alarmového modulu. Vďaka prevádzkovej teplote až do +55 °C je vhodný aj do husto osadených elektrických rozvádzačov.
| Parameter | Hodnota / Detail |
|---|---|

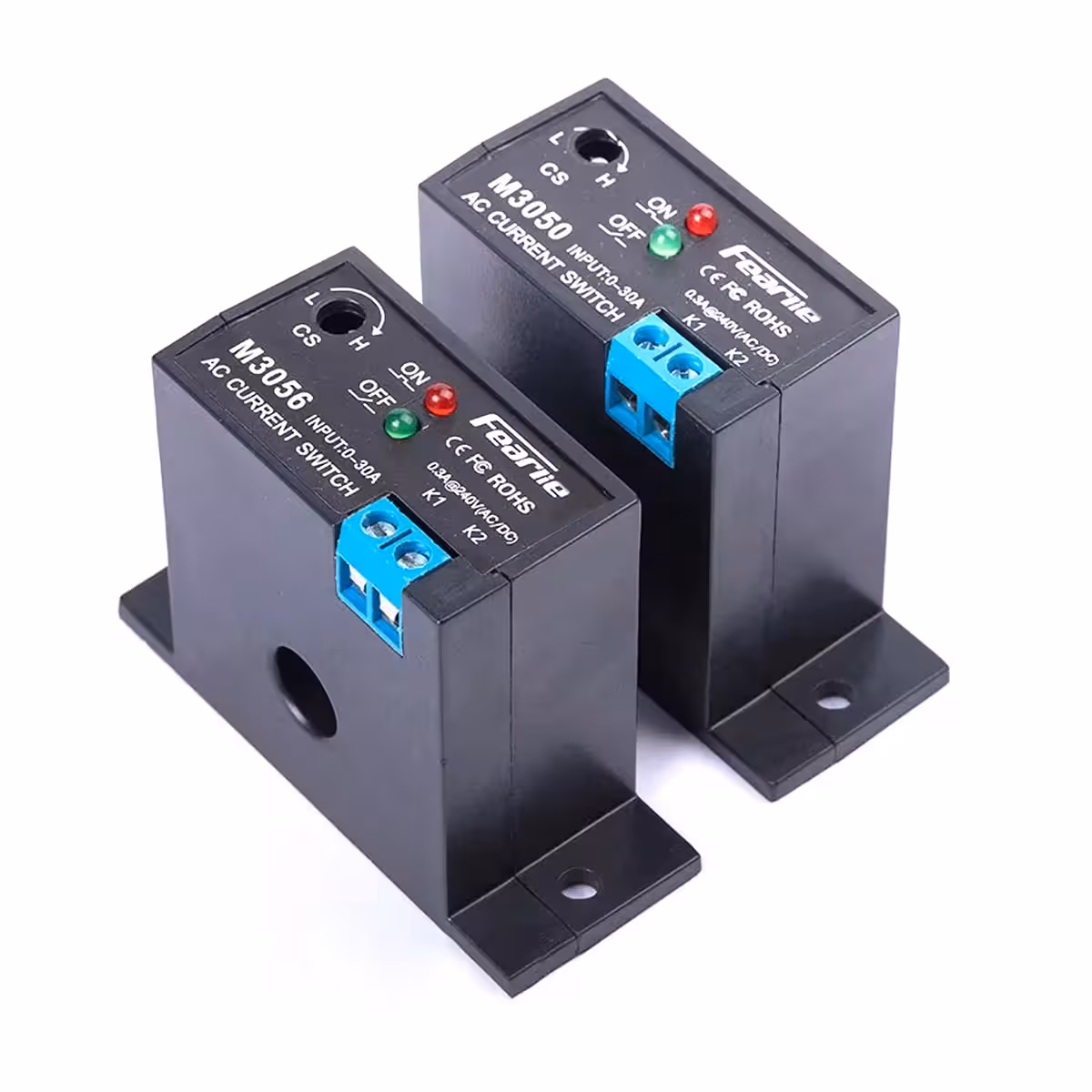

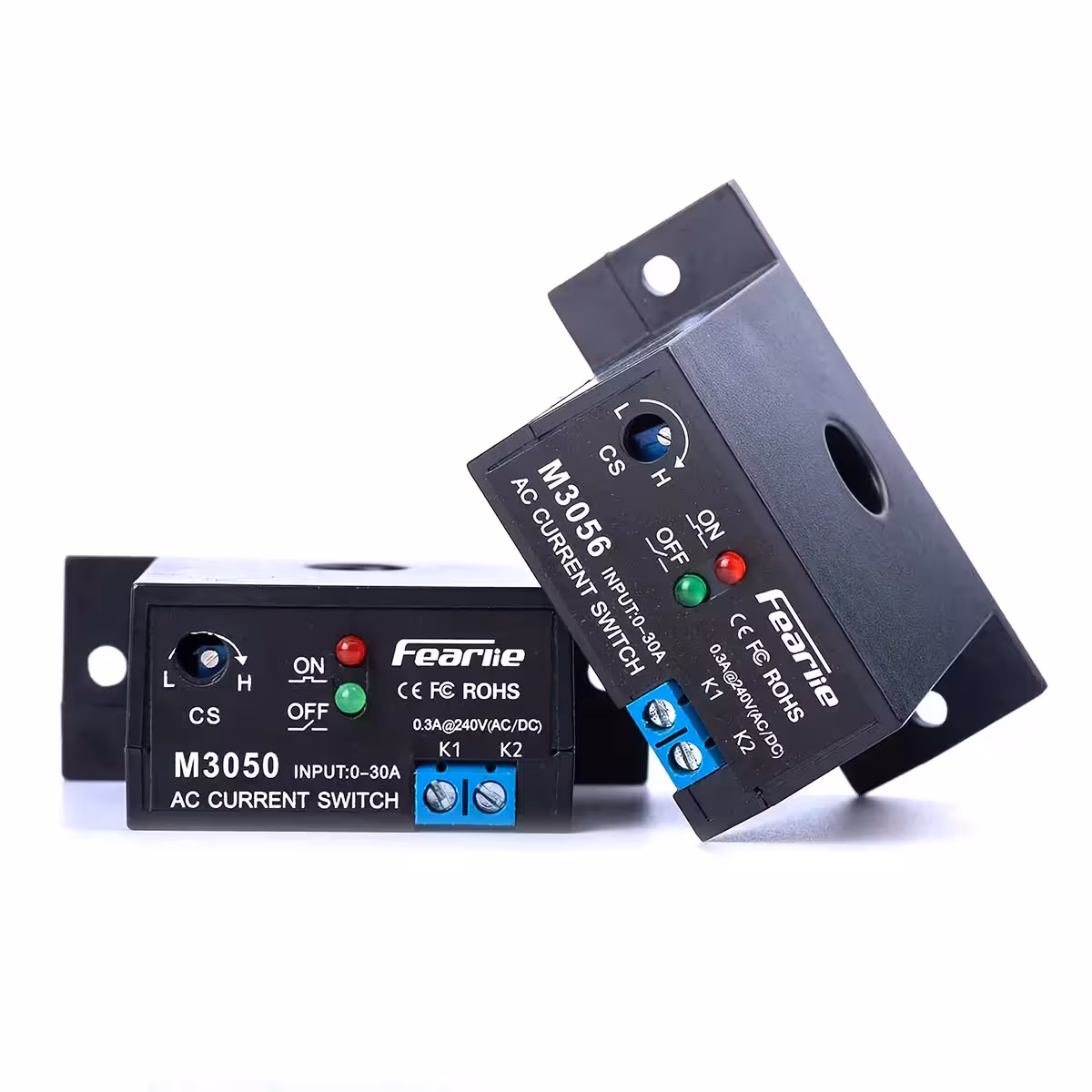

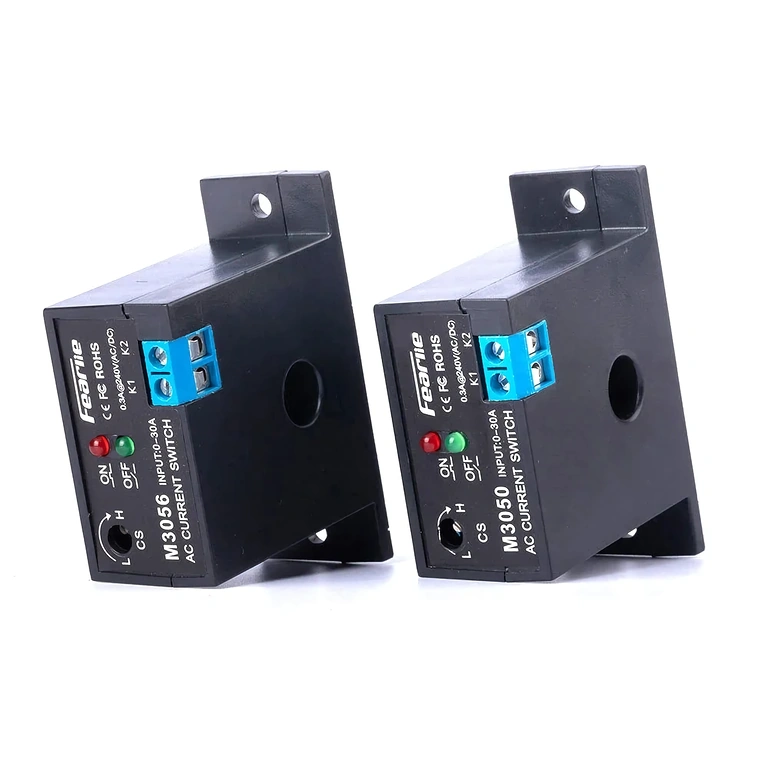

| Dostupné modely | M3050 (NO), M3056 (NC) |
| Rozsah detekovaného prúdu | 0,2 – 30 A AC |
| Typ výstupného kontaktu | NO (M3050) / NC (M3056) |
| Zaťažiteľnosť výstupu | max. 0,3 A / 240 V AC alebo DC |
| Princíp merania | Magnetická indukcia (toroidný transformátor) |
| Napájanie | Samonapájanie z magnetického poľa vodiča |
| Priemer otvoru pre vodič | Ø 10 mm |
| Oneskorenie (lag) | < 1 % |
| Povolené preťaženie | 100 % |
| Prevádzková teplota | -20 °C … +55 °C |
| Materiál krytu | Ohňovzdorný PC (polykarbonát) |
| Typické aplikácie | Motory, čerpadlá, kompresory, fotovoltika, UPS, rozvádzače |
Návod na nastavenie a použitie

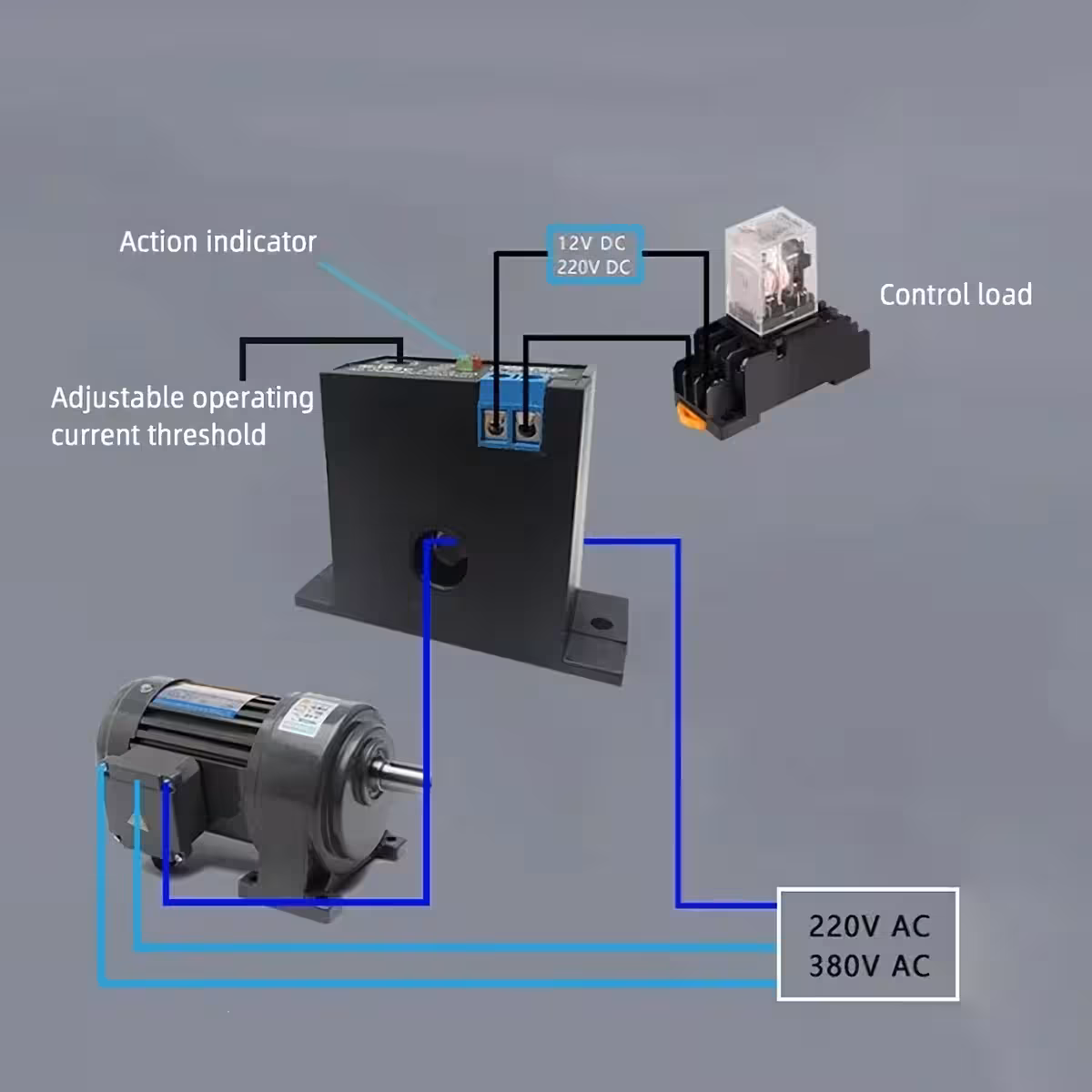

- Prevlečte monitorovaný vodič (fázu, jeden kábel) cez otvor senzora s priemerom 10 mm. Kábel nie je potrebné strihať ani upravovať.
- Pripojte výstup modulu (signálne svorky) k riadiacemu obvodu: PLC, pomocnému stýkaču, alarmu alebo inému zariadeniu s odberom do 0,3 A / 240 V.
- Spustite monitorovaný obvod na požadovanú minimálnu záťaž a otáčajte potenciometrom v smere hodinových ručičiek, až kým relé nezopne.
- Overte funkčnosť: pri modeli M3050 (NO) sa výstup zopne pri prekročení prahu; pri modeli M3056 (NC) sa výstup rozopne pri prekročení prahu.
- Otestujte pri nominálnej záťaži zariadenia, aby ste potvrdili správne nastavenie prahu a predišli falošným spusteniam.
Obsah balenia
- 1 x Modul prúdového senzora M3050 (NO) alebo M3056 (NC) — podľa zvoleného variantu
Často kladené otázky
Aký je rozdiel medzi modelmi M3050 a M3056?

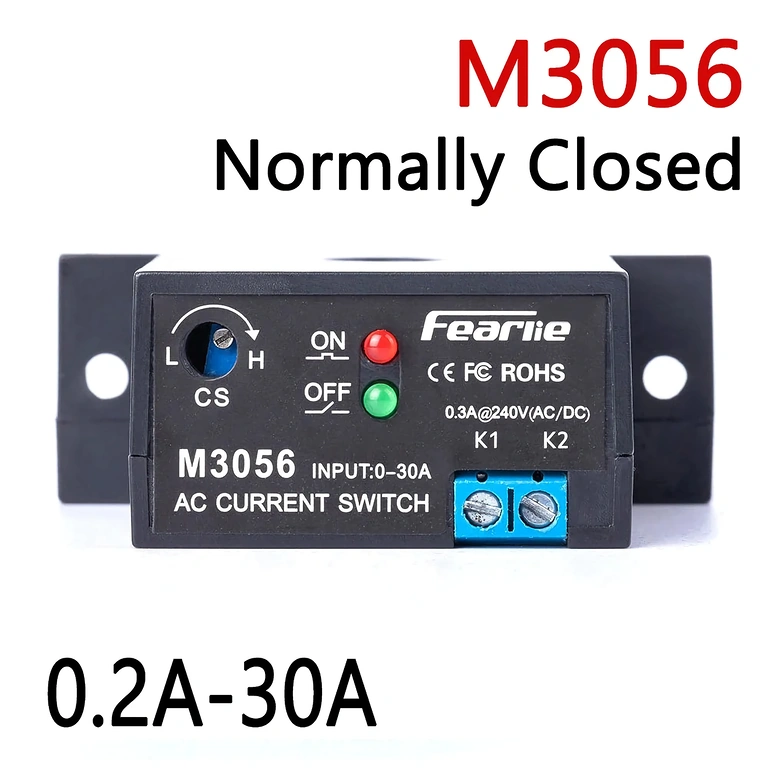

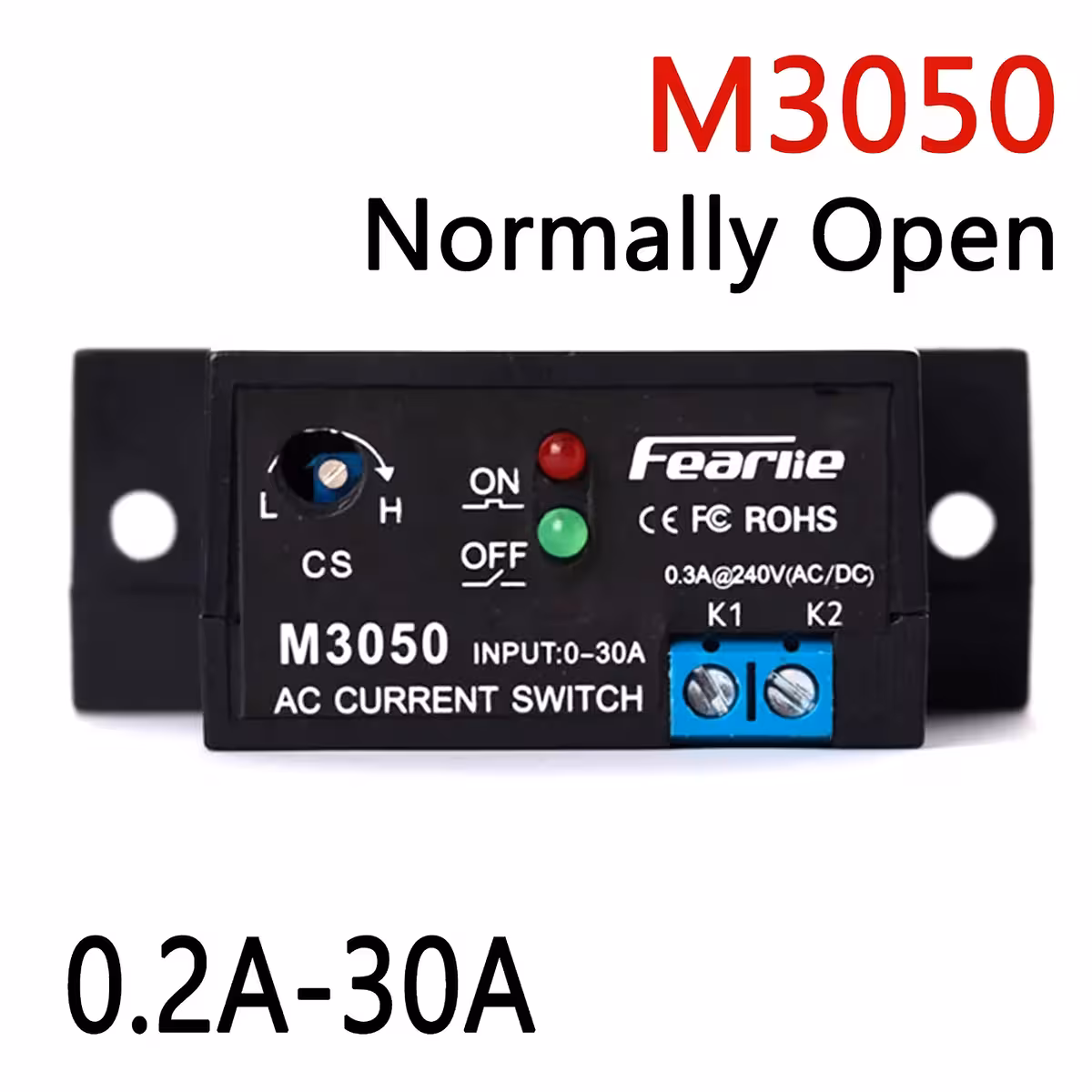

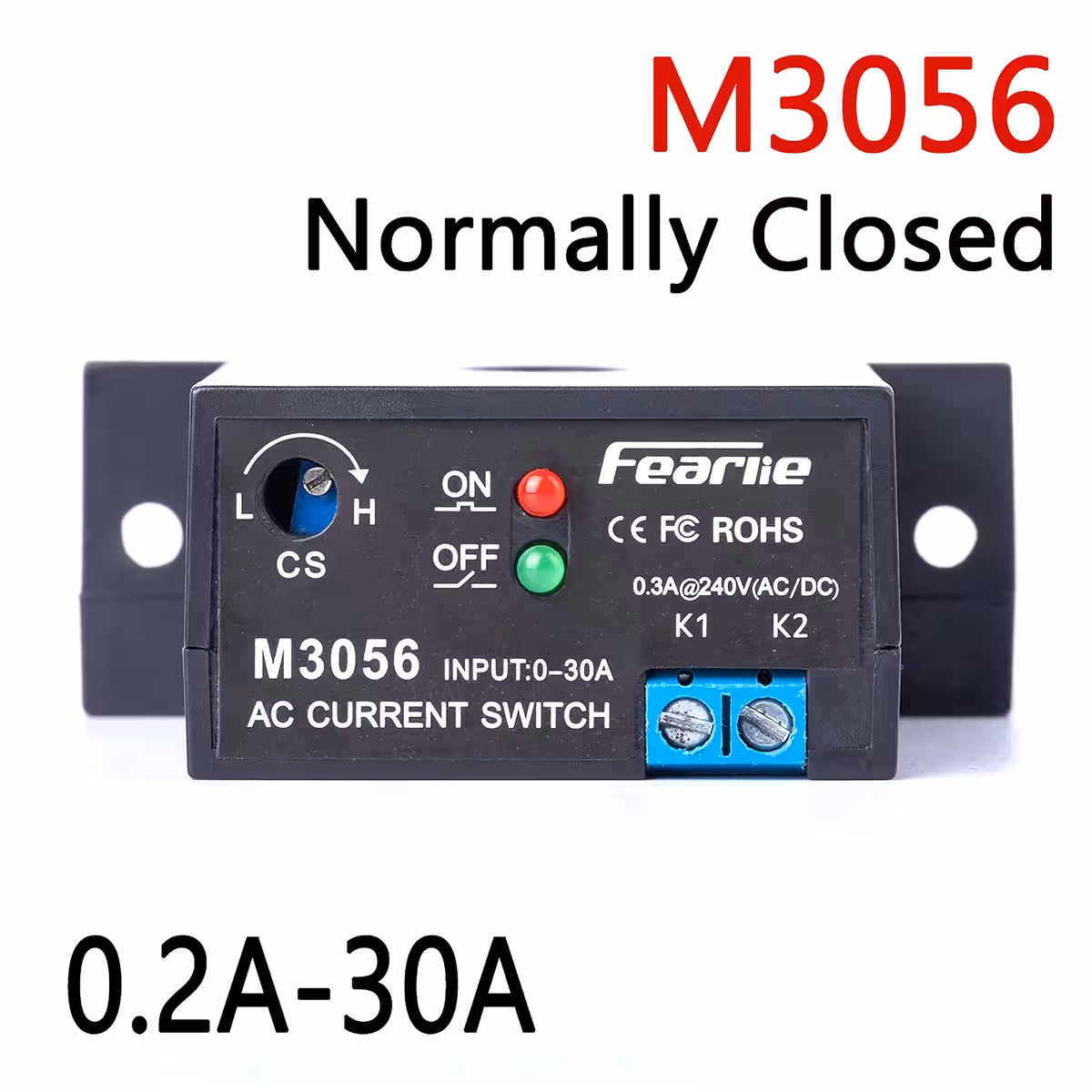

M3050 má výstupný kontakt normálne otvorený (NO) — obvod sa zopne, keď prúd prekročí nastavený prah. M3056 má kontakt normálne zatvorený (NC) — obvod sa rozopne pri prekročení prahu. Výber závisí od logiky vašej automatizácie.
Potrebuje senzor externé napájanie?
Nie. Modul je samonapájaný z magnetického poľa monitorovaného vodiča na princípe prúdového transformátora. Nie sú potrebné žiadne ďalšie napájacie káble.
Môžem týmto senzorom monitorovať jednosmerný prúd (DC)?
Nie. Senzor deteguje výhradne striedavý prúd (AC) pomocou magnetickej indukcie. Riadiaci výstup môže spínať AC aj DC (max. 0,3 A / 240 V), ale monitorovaný vodič musí byť striedavý.
Dá sa použiť na monitorovanie trojfázového motora?
Áno. Cez otvor senzora prevlečiete jeden fázový vodič. Pre kompletné trojfázové monitorovanie použijete tri nezávislé moduly, jeden pre každú fázu.
Aký je maximálny priemer vodiča, ktorý prejde senzorom?
Otvor má priemer 10 mm. Uistite sa, že celý kábel vrátane izolácie nepresahuje tento rozmer.
Je vhodný pre fotovoltické systémy alebo UPS?
Áno, za predpokladu, že monitorovaný obvod je AC (napr. výstup meniča alebo UPS). Bežne sa využíva v elektrických rozvádzačoch, fotovoltických inštaláciách a priemysle na sledovanie spotreby a ochranu proti preťaženiu.
