Kolískový DPDT prepínač s návratom – zmena smeru motora bez relé a zložitej kabeláže
Máte lineárny pohon, jednosmerný (DC) motor alebo zdvíhací systém a potrebujete jednoducho ovládať smer ich pohybu? Tento kolískový DPDT prepínač s 3 polohami a funkciou automatického návratu je presne to, čo hľadáte. Prepnete doľava — motor sa rozbehne jedným smerom. Prepnete doprava — smer sa obráti. Keď páčku pustíte, motor sa automaticky zastaví.
Poznámka: Automatický návrat do stredovej polohy (OFF) zabraňuje náhodnému spusteniu a chráni motor aj celý elektrický obvod.
Prečo si vybrať tento model? (Hlavné výhody):
- Obrátenie polarity bez relé — DPDT konfigurácia prepína oba vodiče motora súčasne, čím mení smer otáčania jedným pohybom bez potreby ďalších komponentov.
- Automatické zastavenie pri uvoľnení — bočné polohy sú momentové (momentary): motor beží len vtedy, keď držíte páčku, čo eliminuje riziko mechanického zablokovania alebo preťaženia.
- 20A pri 12V a 24V DC — ideálne pre väčšinu lineárnych pohonov a DC motorov používaných v automobiloch, karavanoch, lodiach alebo pri vlastných automatizačných projektoch.
- Konektor s 5 pinmi v balení — vodiče zapojíte priamo do konektora bez spájkovania a špeciálneho náradia. Ideálne pre rýchlu a čistú inštaláciu.
- Kompaktné rozmery: 21 × 41 × 34 mm — bez problémov ho zabudujete do palubnej dosky, ovládacieho panela alebo 3D tlačenej skrinky.
Detaily a výkon
Konfigurácia DPDT (Double Pole Double Throw) znamená, že prepínač ovláda dva nezávislé obvody súčasne — presne to, čo potrebujete na zmenu polarity DC motora bez nutnosti externého H-bridge relé. Štruktúra ON/OFF/ON s automatickým návratom udržiava stredovú polohu stabilnú (motor vypnutý) a aktivuje pohyb len počas držania páčky, čo predchádza mechanickým blokáciám v systémoch zdvíhania. 5-pinový konektor umožňuje rýchlu výmenu alebo prepojenie aj v stiesnených priestoroch.
| Parameter | Hodnota / Detail |
|---|---|
| Typ prepínača | DPDT, ON/OFF/ON s automatickým návratom (momentary) |

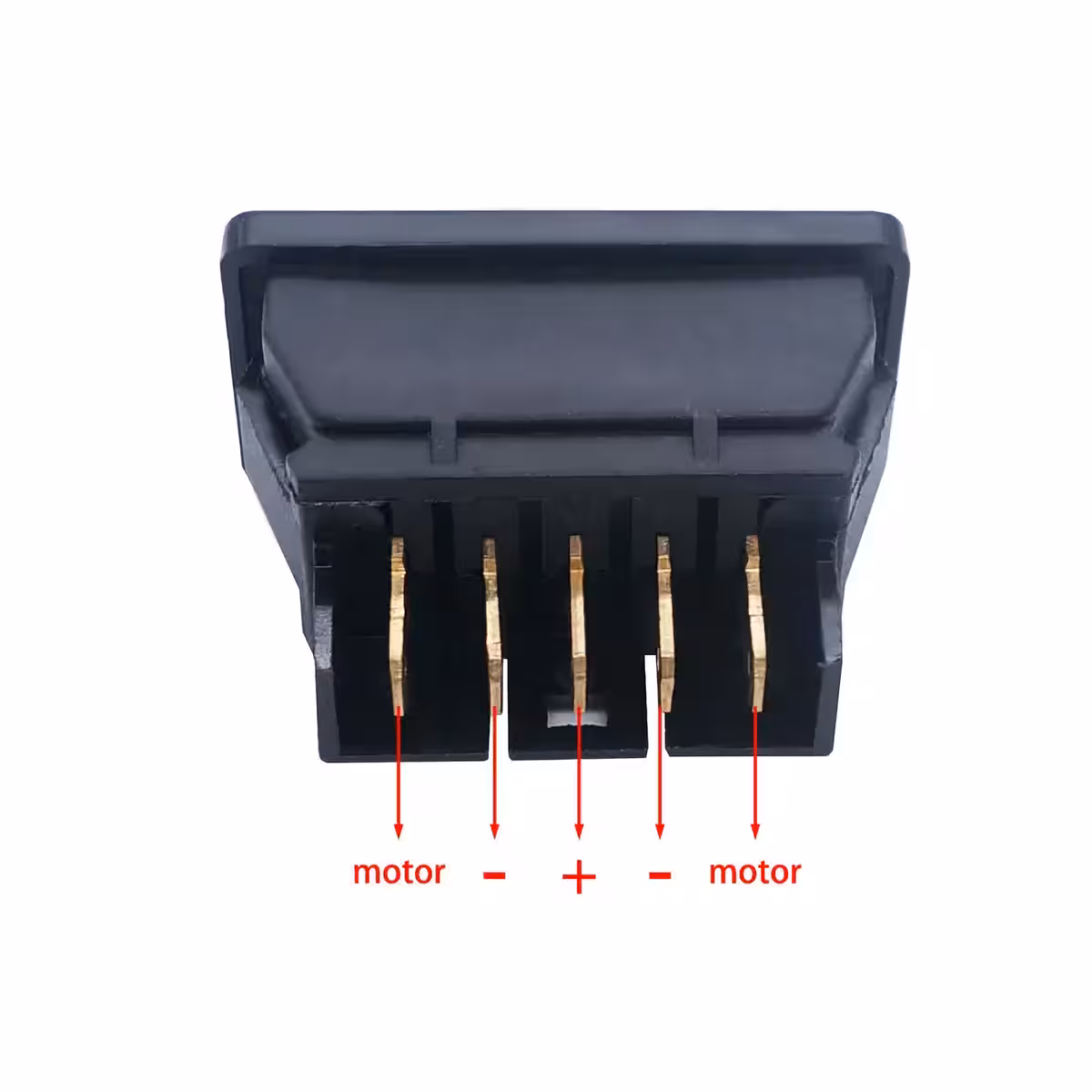

| Počet pinov | 5 pinov (konektor súčasťou balenia) |
| Menovité napätie | DC 12V / 24V |
| Menovitý prúd | 20A |
| Funkcia návratu | Automatická do stredovej polohy OFF |

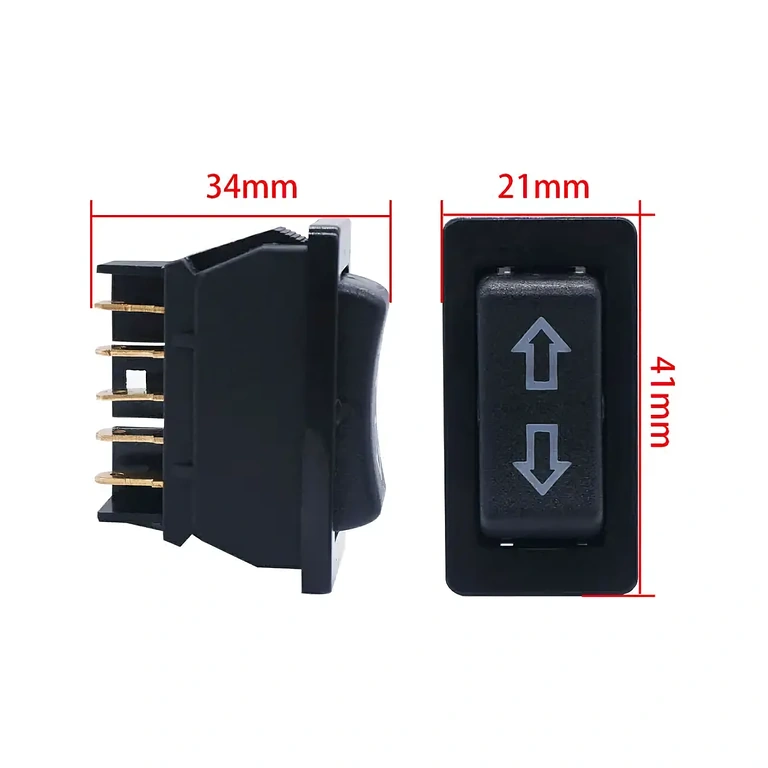

| Rozmery | 21 × 41 × 34 mm |
| Dĺžka kontaktu | 12 mm |
| Typické aplikácie | DC motory, lineárne pohony, zdvíhacie systémy, robotika, auto-moto automatizácia |
Obsah balenia
- 1 × Kolískový DPDT prepínač s 3 polohami a automatickým návratom

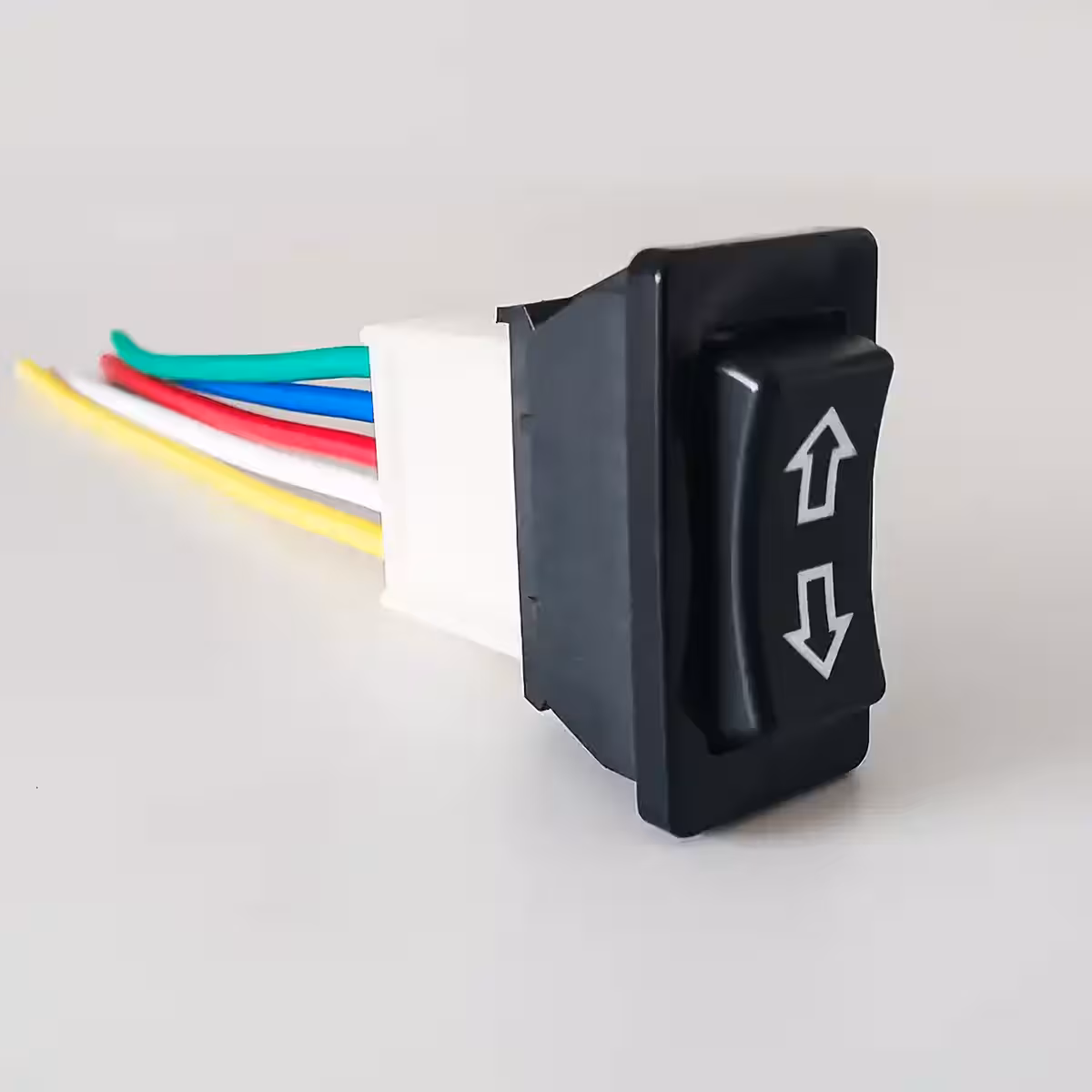

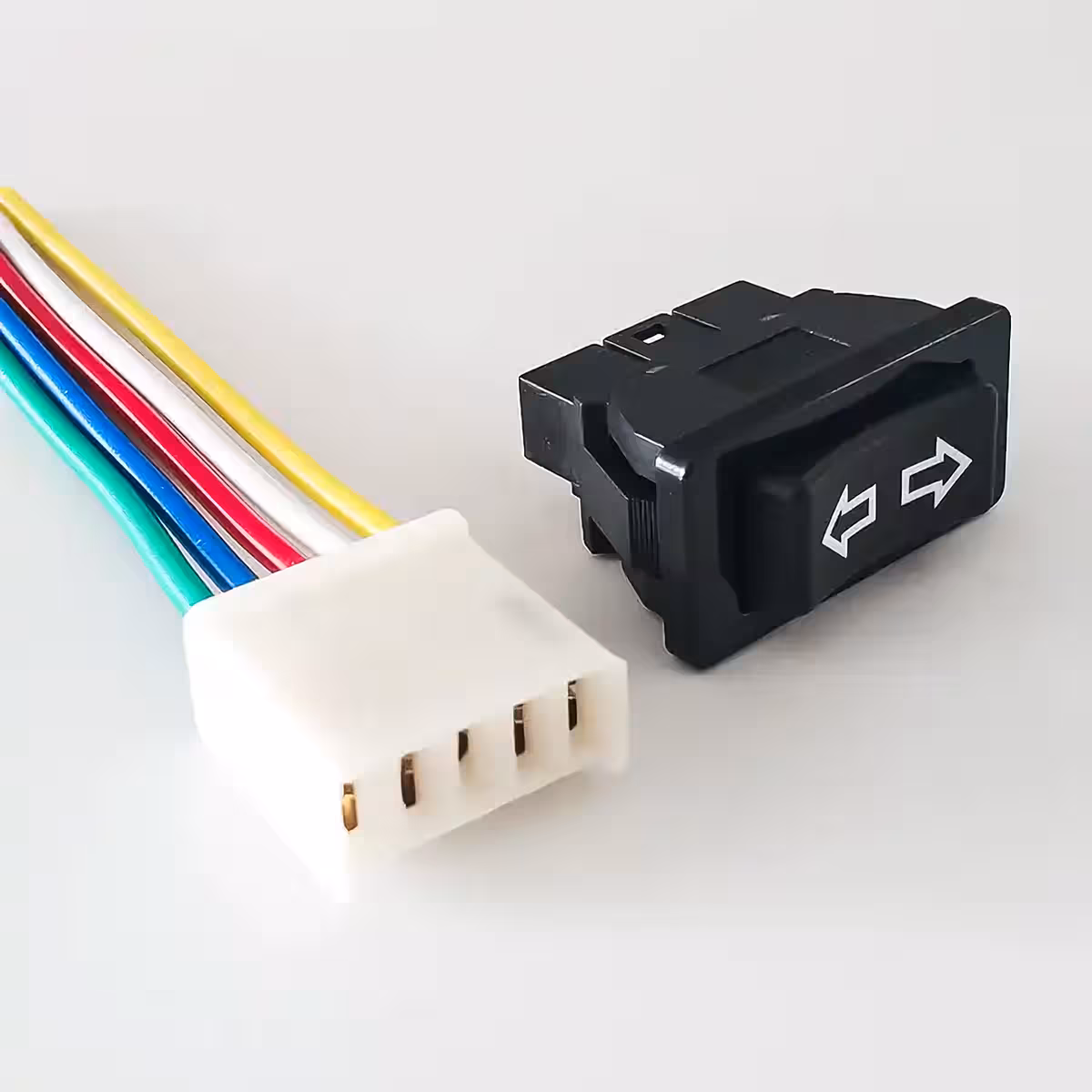

- 1 × 5-pinový pripojovací konektor
Často kladené otázky
Môžem ovládať lineárny pohon priamo týmto prepínačom?
Áno. Toto je jeden z najčastejších spôsobov využitia. Funguje s akýmkoľvek DC lineárnym pohonom do 20A pri 12V alebo 24V — napríklad pri anténach, dverách, polohovateľných posteliach alebo zdvíhacích mechanizmoch.
Čo sa stane, ak prekročím prúd 20A?
Kontakty sa môžu prehriať a prepínač sa poškodí. Ak váš motor pri štarte odoberá viac ako 20A, použite výkonové relé ovládané týmto prepínačom — prepínač vtedy slúži len ako ovládací prvok, nie ako silový.
Potrebujem ochranné diódy?
Pri veľkých indukčných motoroch (nad 5 – 10 A) odporúčame použiť spätné (flyback) diódy zapojené paralelne k svorkám motora. Chránia kontakty prepínača pred elektrickým oblúkom pri každom prepnutí.
Ako dlho trvá montáž do panela?
Menej ako 10 minút. Stačí vyrezať otvor, upevniť prepínač, zapojiť vodiče do 5-pinového konektora a je hotovo. Nepotrebujete žiadne spájkovanie ani špeciálne náradie.
