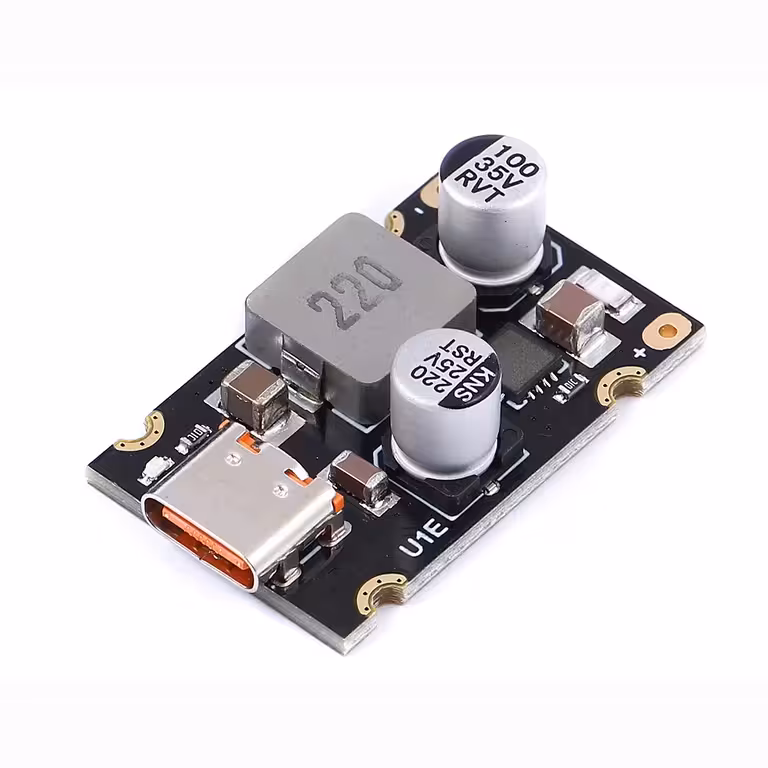

65W USB Type-C PD modul pre DIY power bank – reálny výkon v kompaktnom prevedení 20 × 20 mm
Chcete si postaviť poriadnu power banku, ktorá neutiahne len obyčajný telefón? Alebo potrebujete rýchle USB-C nabíjanie pre vlastný projekt a chcete sa vyhnúť hotovým komerčným adaptérom? Tento modul zvládne presne to – plných 65 W, univerzálne protokoly a miniatúrne rozmery, vďaka ktorým sa zmestí takmer kamkoľvek.
Poznámka: Výstupné napätie nemôže byť vyššie ako vstupné napätie. Aby ste na výstupe dosiahli 20 V (čo je nutné napríklad pre notebooky), napájací zdroj musí poskytovať napätie vyššie ako 20 V DC.
Prečo si vybrať práve tento modul? (Hlavné výhody):
- Skutočných 65W bez kompromisov – nabíja kompatibilné notebooky s USB-C PD maximálnou rýchlosťou, nielen smartfóny
- Automatická dohoda napätia – od 3,3 V do 21 V, prispôsobí sa každému pripojenému zariadeniu bez nutnosti manuálneho nastavovania
- Kompatibilita s každým moderným smartfónom – PD3.1 PPS, QC3.0, Huawei SCP/FCP, Samsung AFC, Apple Protocol, BC1.2 – neexistuje telefón, ktorý by nenabil rýchlo
- Účinnosť 92 % – 97 % – straty pod 3 % znamenajú menej tepla a dlhšiu výdrž z rovnakej batérie
- Prúd naprázdno pod 3 mA – kľúčové pre power banky: nevybíja vám batériu, keď práve nič nenabíjate
- Rozmery 20 × 20 mm, hmotnosť 7 gramov – zmestí sa do každej 3D tlačou vytvorenej alebo štandardnej krabičky na power banku
Podrobnosti a výkon
Modul podporuje na vstupe akýkoľvek zdroj s napätím DC 8V až 30V – či už ide o Li-Ion, LiFePO4 batérie alebo laboratórny zdroj. Na výstupe USB Type-C rozhranie automaticky vyjedná optimálne napätie a prúd so zapojeným zariadením podľa štandardov PD3.1 a PPS, úplne bez nutnosti zásahu používateľa. Zbytkové zvlnenie (ripple) pod 200 mV zaručuje stabilné napájanie bez špičiek, ktoré by mohli zaťažovať batériu alebo elektroniku zariadenia. Pri záťaži blízkej limitu 65W odporúčame pre dlhodobú a bezpečnú prevádzku zabezpečiť prúdenie vzduchu alebo pripevniť malý chladič.
| Parameter | Hodnota / Detail |
|---|---|
| Vstupné napätie | DC 8 – 30 V |
| Výstupné napätie | 3.3 – 21 V (auto-negotiation) |
| Maximálny výkon | 65 W |
| Rozhranie | USB Type-C |
| Podporované protokoly | PD2.0 / PD3.1 PPS, QC2.0 / QC3.0, Huawei SCP/FCP, Samsung AFC, MTK PE+ 1.1/2.0, BC1.2, Apple Protocol |
| Účinnosť konverzie | 92 % – 97 % |
| Výstupné zvlnenie (Ripple) | < 200 mV |
| Prúd bez záťaže | < 3 mA |
| Rozmery | 20 × 20 mm |
| Hmotnosť | 7 g |
Obsah balenia
- 1 × Modul pre rýchlonabíjanie USB Type-C PD 65W (20 × 20 mm)
Často kladené otázky
Môžem tento modul použiť na nabíjanie notebooku cez USB-C?
Áno, za predpokladu, že váš notebook podporuje nabíjanie cez USB-C Power Delivery a na vstup privediete napätie vyššie ako 20V DC. Výstupné napätie nemôže prekročiť vstupné – myslite na to pri výbere napájacieho zdroja alebo batérie.
Aký napájací zdroj mám použiť?
Pre dosiahnutie maximálneho výkonu 65W potrebujete stabilný DC zdroj v rozsahu 22V až 30V, ktorý dokáže dodávať aspoň 3A. Pre DIY power banky sa skvele hodia LiFePO4 alebo Li-Ion akumulátory s vhodným napätím.
Funguje aj so smartfónmi, ktoré nepodporujú PD?
Áno. Vďaka podpore štandardov BC1.2, Apple Protocol, QC2.0/3.0, Huawei FCP/SCP a Samsung AFC pokryje prakticky každý moderný telefón. Modul sám rozpozná podporovaný protokol a prispôsobí proces nabíjania.
Potrebuje modul chladič?
Pri nízkej a strednej záťaži udržuje vysoká účinnosť (až 97 %) teplotu nízku aj bez dodatočného chladenia. Pri dlhodobej prevádzke blízko hranice 65W pomôže mierne prúdenie vzduchu alebo malý pasívny chladič výrazne predĺžiť životnosť modulu.
Sú rozmery 20×20 mm dostatočne malé pre kompaktnú DIY power banku?
Áno – rozmery 20 × 20 mm a hmotnosť 7 gramov z neho robia jeden z najkompaktnejších 65W modulov na trhu. Bez problémov sa zmestí do krabičiek tlačených na 3D tlačiarni alebo bežných puzdier na power banky.
