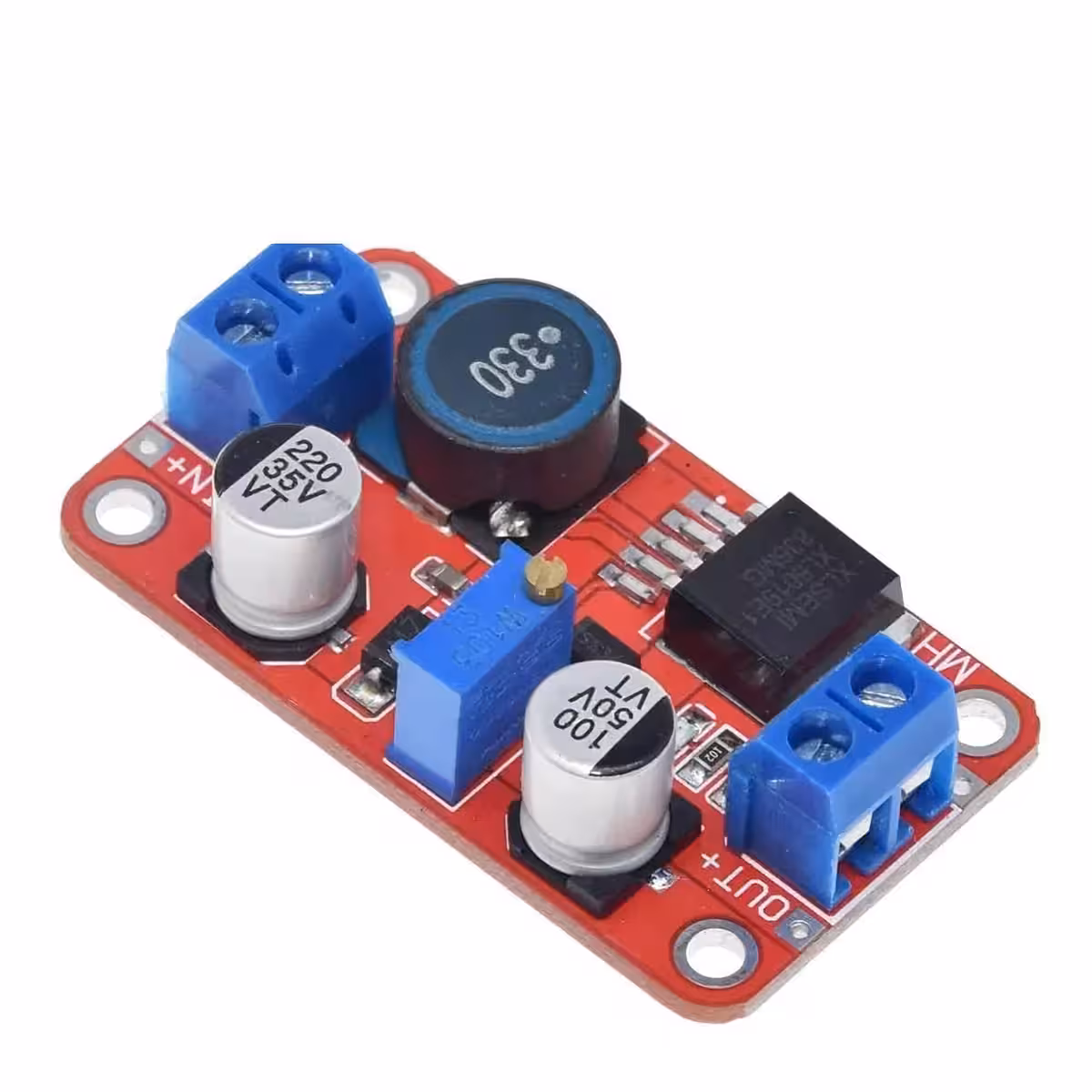

DC-DC Boost menič XL6019 – Zvýšte napätie vo vašich elektronických projektoch s minimálnymi stratami
Máte k dispozícii 3,7V batériu a potrebujete stabilných 12V? Alebo chcete efektívne využiť solárny panel s premenlivým napätím? Modul XL6019 DC-DC boost menič je presne to, čo hľadáte. Prevedie akékoľvek vstupné napätie v rozsahu 3V až 35V na nastaviteľný výstup od 5V do 40V, pričom dosahuje účinnosť až 94 %. Žiadne zbytočné plytvanie energiou ani prehrievanie pri bežnej záťaži.
Poznámka: Výstupné napätie musí byť vždy vyššie ako vstupné (ide o boost/step-up menič). Pre stabilnú prevádzku odporúčame rozdiel medzi vstupným a výstupným napätím aspoň 1,5V.
Prečo si vybrať práve tento model? (Kľúčové výhody):
- Účinnosť až 94 % — straty energie sú nižšie ako 6 %; pri záťaži do 10W pracuje modul chladne aj bez prídavného chladiča.
- Maximálny prúd 5A — zvládne napájanie malých motorčekov, LED pásov alebo viacerých modulov súčasne; pre dlhodobú prevádzku odporúčame prúd do 2,5A bez aktívneho chladenia.
- Vstup 3V–35V — kompatibilný s LiPo článkami (3,7V), 2–3 AA batériami, solárnymi panelmi alebo 12V/24V autozásuvkami.
- Presná regulácia ±0,5 % — vysoká stabilita napätia aj pri kolísaní záťaže, čo je kritické pre mikrokontroléry a citlivé audio obvody.
- Zvlnenie pod 100mV — spínacia frekvencia 220KHz minimalizuje elektromagnetické rušenie, takže neovplyvňuje okolité komponenty.
- Integrované ochrany — ochrana proti nadprúdu a prehriatiu chráni modul aj pripojené zariadenie.

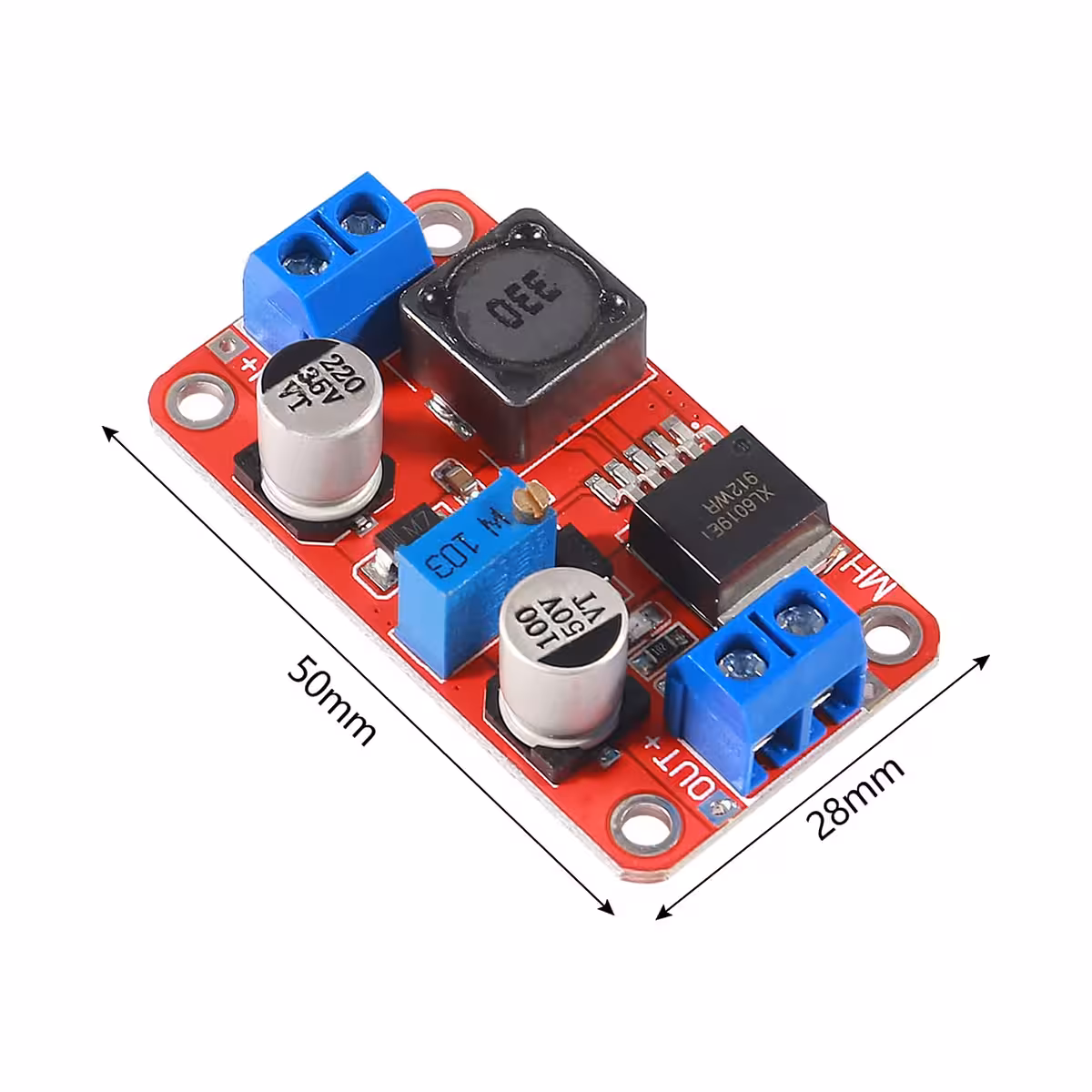

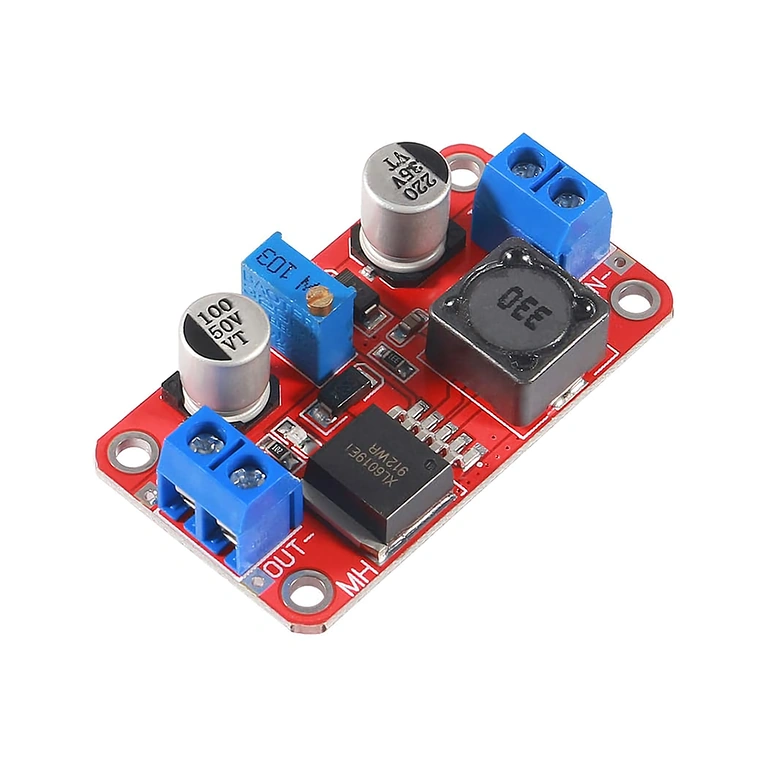

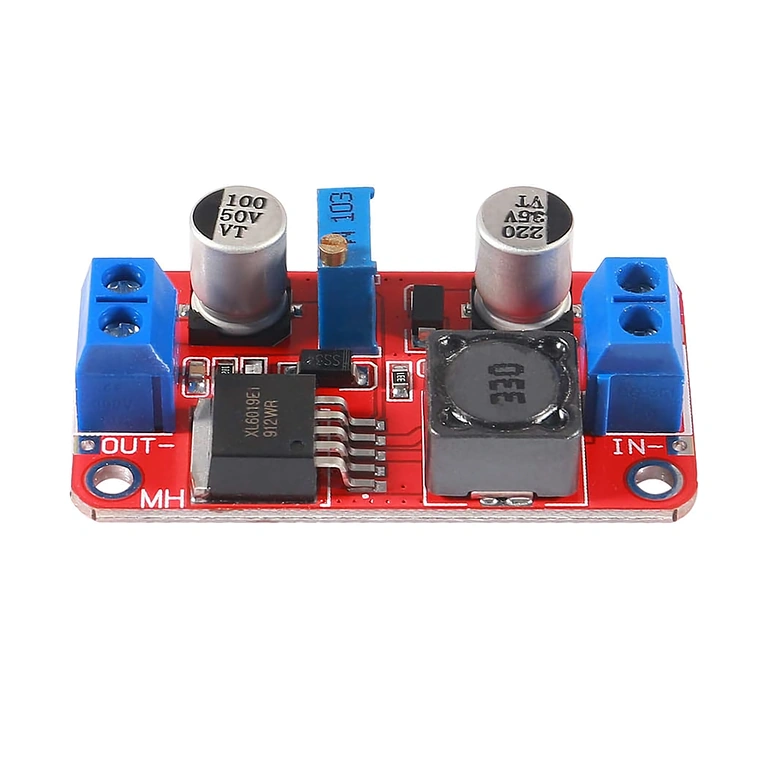

- Kompaktné rozmery: 50×28×13mm — ľahko ho integrujete do akéhokoľvek DIY projektu, prenosného zariadenia alebo ovládacieho panela.

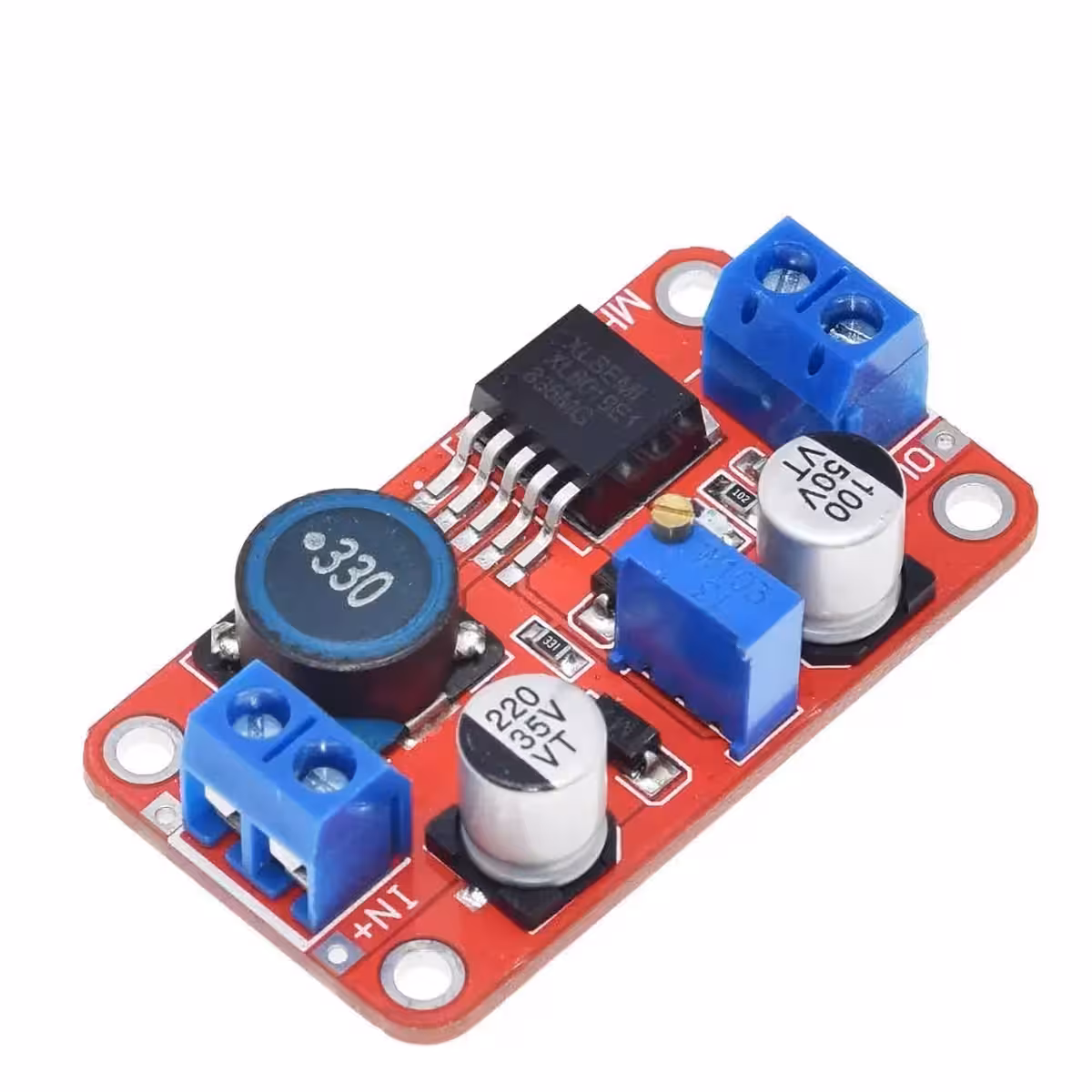

Detaily a výkon

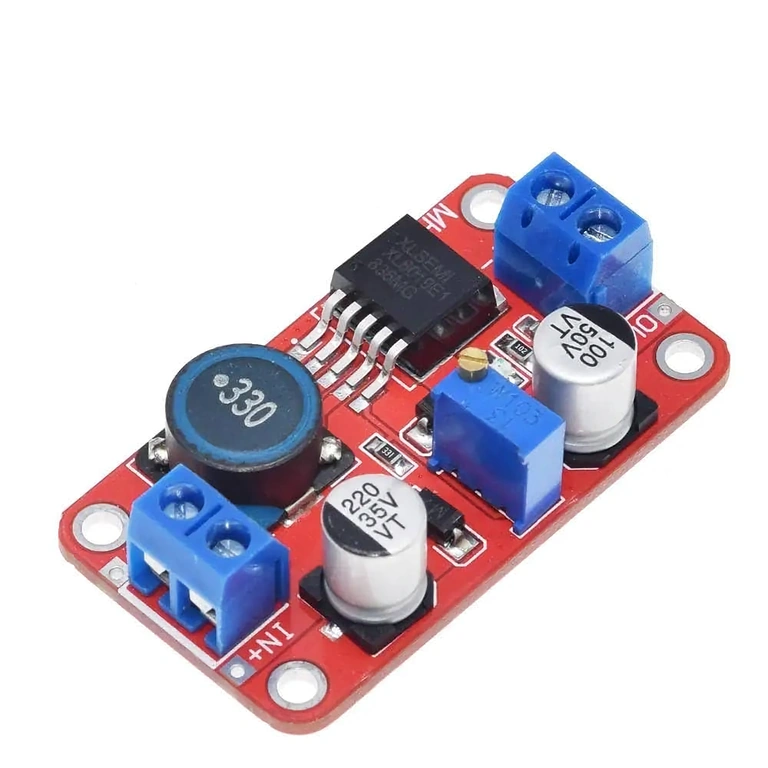

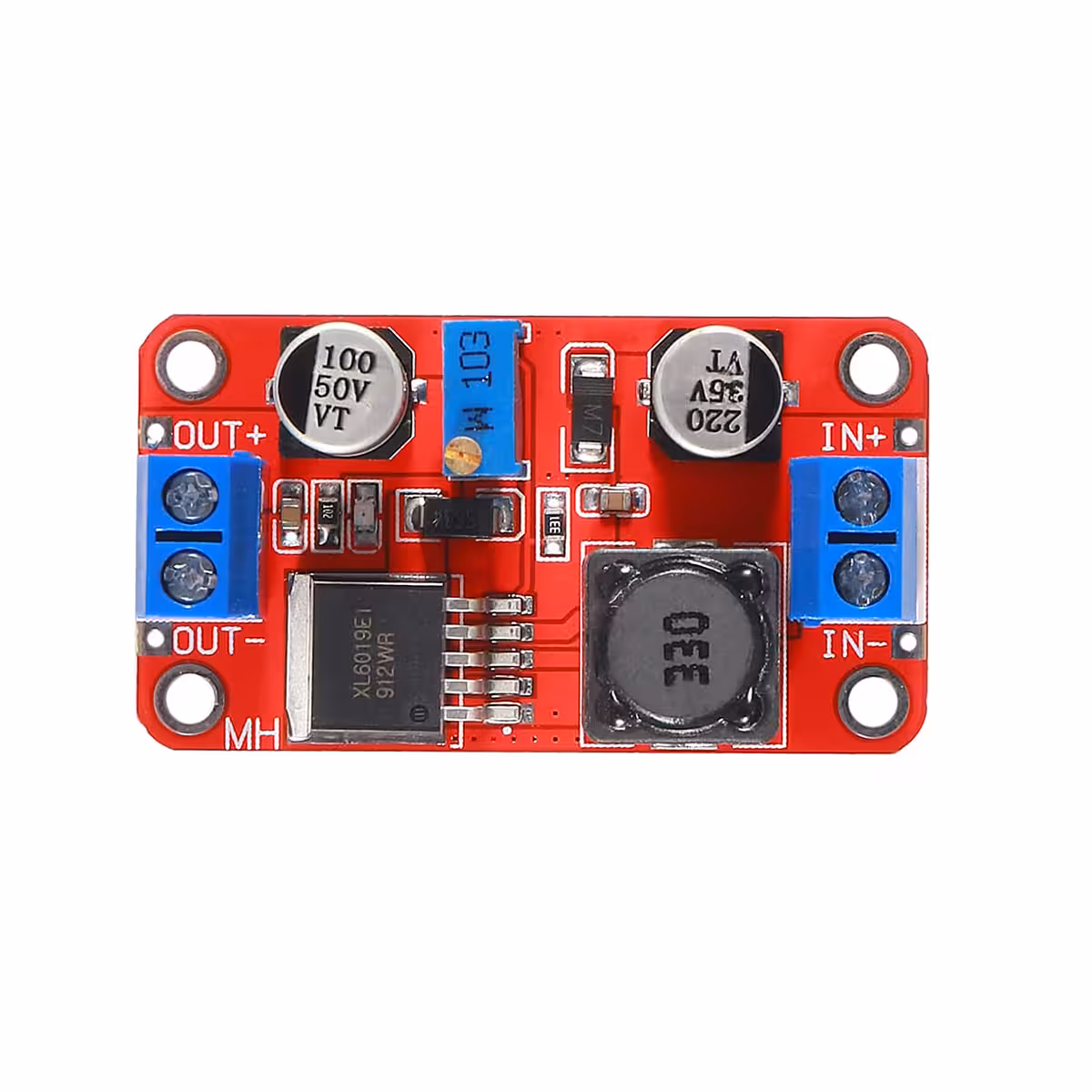

Srdcom modulu je integrovaný obvod XL6019, PWM boost kontrolér s integrovaným výkonovým MOSFET tranzistorom. To znamená menej externých súčiastok, nižšie rušenie a vyššiu efektivitu v porovnaní s modulmi s externým MOSFETom. Kvalitná cievka a vybrané SMD komponenty zabezpečujú výstupné zvlnenie pod 100mV, čo je nevyhnutné pri napájaní Arduina, audio DAC prevodníkov alebo senzorov citlivých na výkyvy napätia.
Spínacia frekvencia 220KHz umožňuje použitie menších pasívnych súčiastok a zaručuje rýchlu odozvu na zmeny záťaže. Ak plánujete pracovať s výkonom nad 10W, odporúčame na MOSFET namontovať chladič a zabezpečiť prúdenie vzduchu. Modul je navrhnutý pre prevádzku v teplotnom rozsahu -40°C až +85°C, takže je vhodný aj pre priemyselné alebo vonkajšie aplikácie.
| Parameter | Hodnota / Detail |
|---|---|
| Vstupné napätie | 3V – 35V (absolútne maximum 40V) |
| Výstupné napätie | 5V – 40V (absolútne maximum 45V) |
| Maximálny výstupný prúd | 5A (odporúčaný trvalý: max. 2,5A bez chladiča) |
| Účinnosť premeny | Až 94 % |
| Spínacia frekvencia | 220KHz |
| Zvlnenie výstupného napätia | < 100mV |
| Presnosť regulácie napätia | ±0,5 % |
| Presnosť regulácie záťaže | ±0,5 % |
| Integrované ochrany | Nadprúdová, tepelná |
| Prevádzková teplota | -40°C ~ +85°C |
| Rozmery modulu | 50mm × 28mm × 13mm |
| Typ meniča | Boost (Step-Up) DC-DC |
Návod na použitie

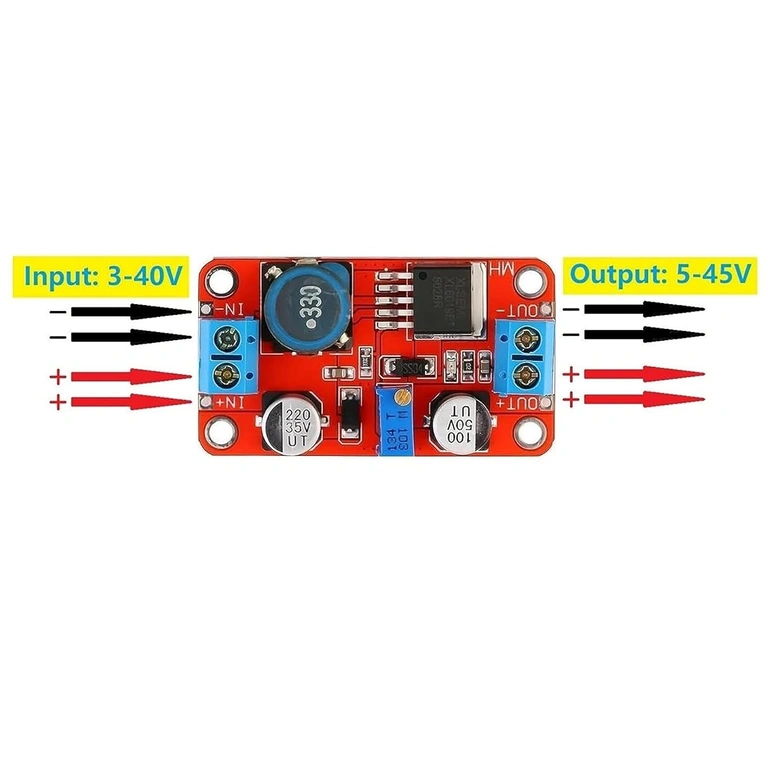

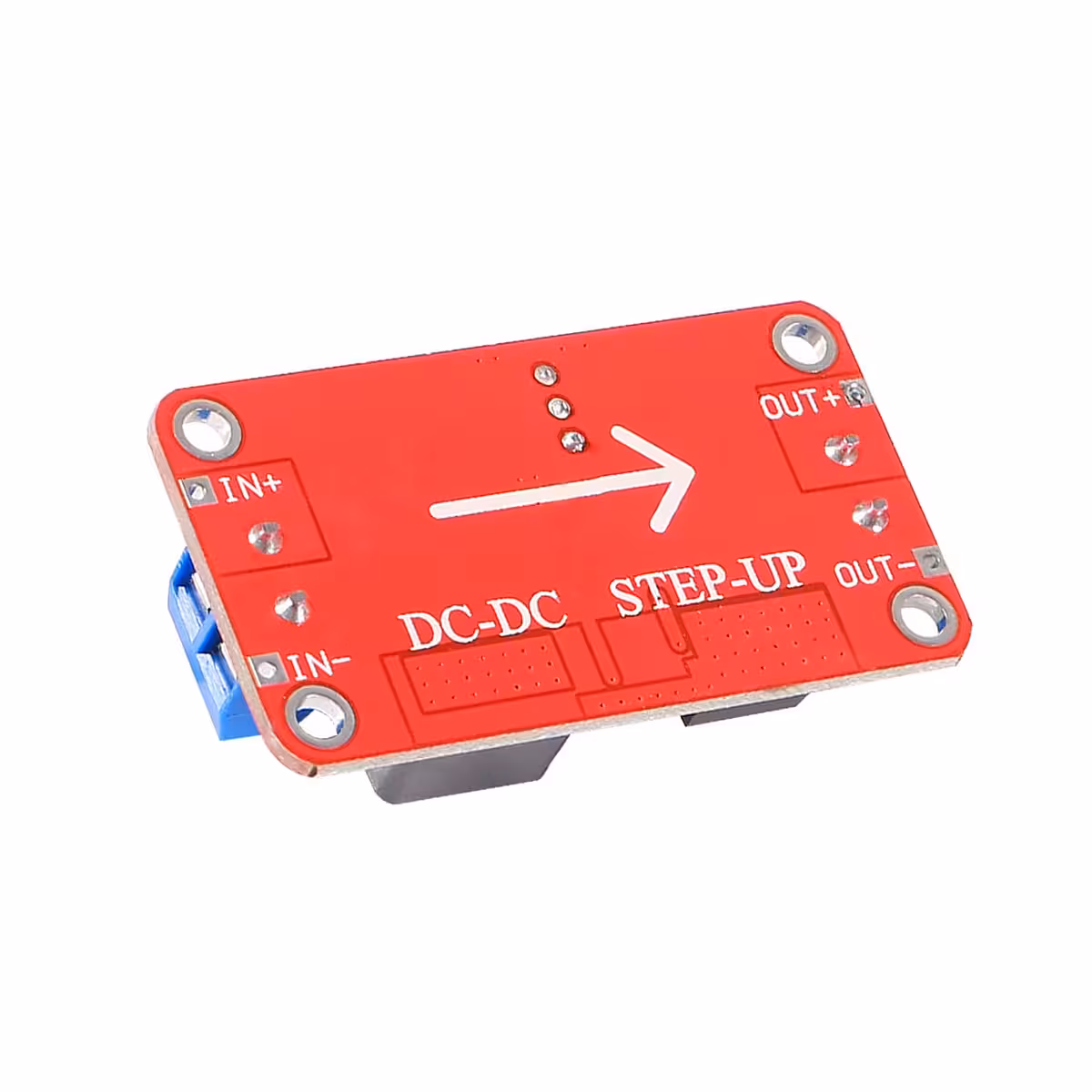

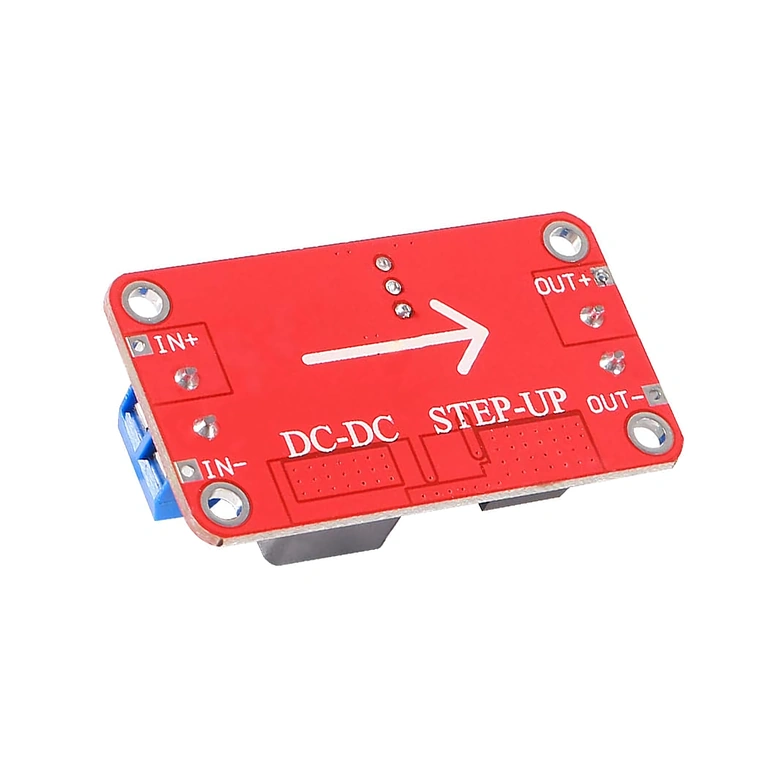

- Pripojenie zdroja: Na vstupné svorky (IN+ a IN–) pripojte jednosmerné napätie v rozsahu 3V až 35V. Indikačná LED dióda potvrdí správne napájanie.
- Meranie výstupu: Pred pripojením spotrebiča pripojte na výstupné svorky (OUT+ a OUT–) digitálny multimeter a skontrolujte aktuálne nastavené napätie.
- Nastavenie potenciometra: Otáčaním potenciometra v smere hodinových ručičiek zvyšujete výstupné napätie, proti smeru ho znižujete. Regulujte pomaly a priebežne sledujte hodnoty na multimetri.
- Kontrola napäťového rozdielu: Pre stabilnú funkciu musí byť nastavené výstupné napätie aspoň o 1,5V vyššie ako napätie na vstupe.
- Pripojenie záťaže: Po nastavení požadovaného napätia pripojte spotrebič. Pri záťaži nad 10W nezabudnite na chladič pre MOSFET a dostatočné vetranie.
Obsah balenia
- 1x Modul Boost Converter DC-DC XL6019
Často kladené otázky
Môžem tento modul použiť na získanie 12V z 5V batérie?
Áno, bez problémov. Majte však na pamäti, že pri účinnosti cca 90 % bude pre 1A odber pri 12V potrebný prúd približne 2,5A na vstupe (5V). Uistite sa, že váš 5V zdroj dokáže dodať takýto prúd.
Dá sa použiť na nabíjanie Li-Ion batérií?
Modul dokáže dodať potrebné napätie (napr. 4,2V alebo 8,4V pre 2S), ale neobsahuje nabíjací manažment (BMS). Na výstup meniča preto pripojte dedikovaný nabíjací modul (napr. TP4056). Batérie nikdy nenabíjajte priamo bez ochrannej elektroniky.
Je modul kompatibilný so solárnymi panelmi?
Áno, toto je veľmi časté využitie. Menič dokáže zvýšiť premenlivé napätie panela (v rozsahu 3V až 35V) na fixnú hodnotu potrebnú na nabíjanie batérií alebo napájanie zariadení. Funguje spoľahlivo aj pri kolísaní intenzity slnečného žiarenia počas dňa.
Prečo napätie pri vysokej záťaži mierne kolíše?
Pri prúdoch blížiacich sa k 5A sa zvlnenie zvyšuje. V takom prípade odporúčame na výstup pridať elektrolytický kondenzátor s kapacitou 470–1000µF a na MOSFET namontovať chladič. Pre maximálnu stabilitu bez prídavného chladenia odporúčame držať trvalý prúd pod 2,5A.
Funguje modul aj s jedným 3,7V LiPo článkom?
Áno. Minimálne vstupné napätie je 3V, takže LiPo článok s nominálnym napätím 3,7V funguje perfektne. Rovnako môžete použiť 2–3 AA alebo AAA batérie zapojené v sérii.
