DC-DC Step-Down menič LM2596 s LED displejom – presné nastavenie bez multimetra a účinnosť až 92 %
Pracujete na projekte napájanom z batérie alebo adaptéra s príliš vysokým napätím? Klasické lineárne regulátory síce problém vyriešia, no prebytočné napätie menia na teplo, čím zbytočne strácate energiu a stabilitu. Step-down menič LM2596 funguje inak: napätie znižuje vysoko efektívne, hodnoty zobrazuje v reálnom čase a vďaka kompaktným rozmerom sa zmestí do každého projektu.
Poznámka: Tento modul funguje výhradne v režime step-down (znižovanie napätia). Pre správnu funkciu musí byť vstupné napätie vyššie ako výstupné minimálne o 1,5 V.
Prečo si vybrať tento model? (Hlavné výhody):
- LED displej s autokalibráciou — zobrazuje vstupné aj výstupné napätie súčasne; pri nastavovaní už nepotrebujete externý multimeter.
- Účinnosť až 92 % — v porovnaní s cca 50 % účinnosťou lineárneho regulátora LM7805 generuje výrazne menej odpadového tepla.
- Maximálny prúd 3 A — bez problémov napája Arduino, ESP32, LED pásy či menšie DC motory z jedného zdroja.
- Jemné nastavenie viacotáčkovým potenciometrom — napätie nastavíte s vysokou presnosťou na desatiny voltu bez nežiaducich skokov.
- Ochrana proti skratu a prehriatiu — vaše obvody zostanú v bezpečí aj v prípade chyby v zapojení.
- Kvalitné kondenzátory na robustnom PCB — odolné voči intenzívnemu používaniu a teplotným výkyvom.

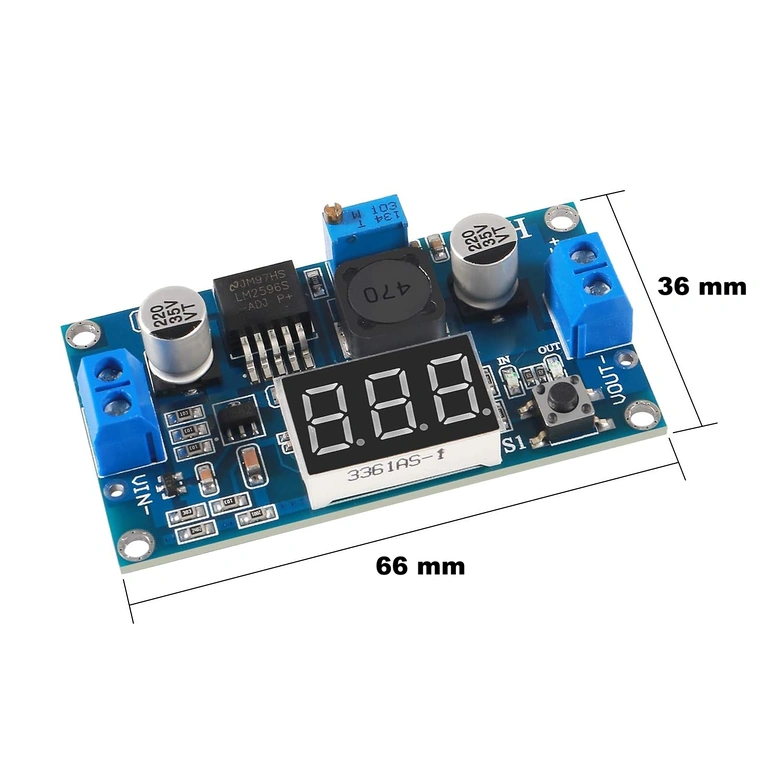

- Kompaktné rozmery 66 × 36 × 11 mm — ideálne pre inštaláciu do krabičiek, na breadboard alebo montážne panely.
Detaily a výkon
Integrovaný obvod LM2596 pracuje na spínacej frekvencii 150 kHz, čo je dostatočne vysoká hodnota na udržanie minimálneho zvlnenia výstupného napätia bez potreby objemných filtračných komponentov. Na rozdiel od lineárneho regulátora, ktorý rozdiel napätí premieňa na tepelnú stratu, spínaný menič túto energiu efektívne využije, vďaka čomu modul zostáva chladný aj pri záťaži 2 A.
Viacotáčkový potenciometer umožňuje presné nastavenie v rozsahu 1,25 V až 37 V a LED displej s autokalibráciou vám okamžite potvrdí nastavenú hodnotu. Modul je overený a odporúčaný pre napájanie vývojových dosiek Arduino Uno / Mega / Nano, modulov ESP8266 / ESP32, Raspberry Pi, ovládačov RGB LED pásov a menších DC motorov.
| Parameter | Hodnota / Detail |
|---|---|
| Regulačný čip | LM2596 |
| Vstupné napätie | 4 V – 40 V DC |
| Výstupné napätie | 1,25 V – 37 V DC (nastaviteľné) |
| Maximálny výstupný prúd | 3 A (odporúčaný trvalý odber ≤ 2,5 A) |
| Účinnosť konverzie | až 92 % |
| Spínacia frekvencia | 150 kHz |
| Minimálny rozdiel vstup–výstup | ≥ 1,5 V |
| Displej | Duálny LED s autokalibráciou (vstupné a výstupné napätie) |
| Nastavenie napätia | Viacotáčkový potenciometer |
| Integrované ochrany | Proti skratu, proti prehriatiu |
| Typ kondenzátorov | Pevné (solid capacitors) |
| Rozmery modulu | 66 × 36 × 11 mm |
| Prevádzkový režim | Výhradne Step-Down (buck) |
Obsah balenia
- 1× DC-DC Step-Down menič LM2596 s LED displejom
Často kladené otázky
Dá sa použiť aj ako step-up (boost) menič?
Nie. Modul LM2596 funguje výhradne v režime step-down: výstupné napätie bude vždy nižšie ako vstupné. Ak potrebujete napätie zvyšovať, zvoľte špecializovaný boost modul, napríklad MT3608.

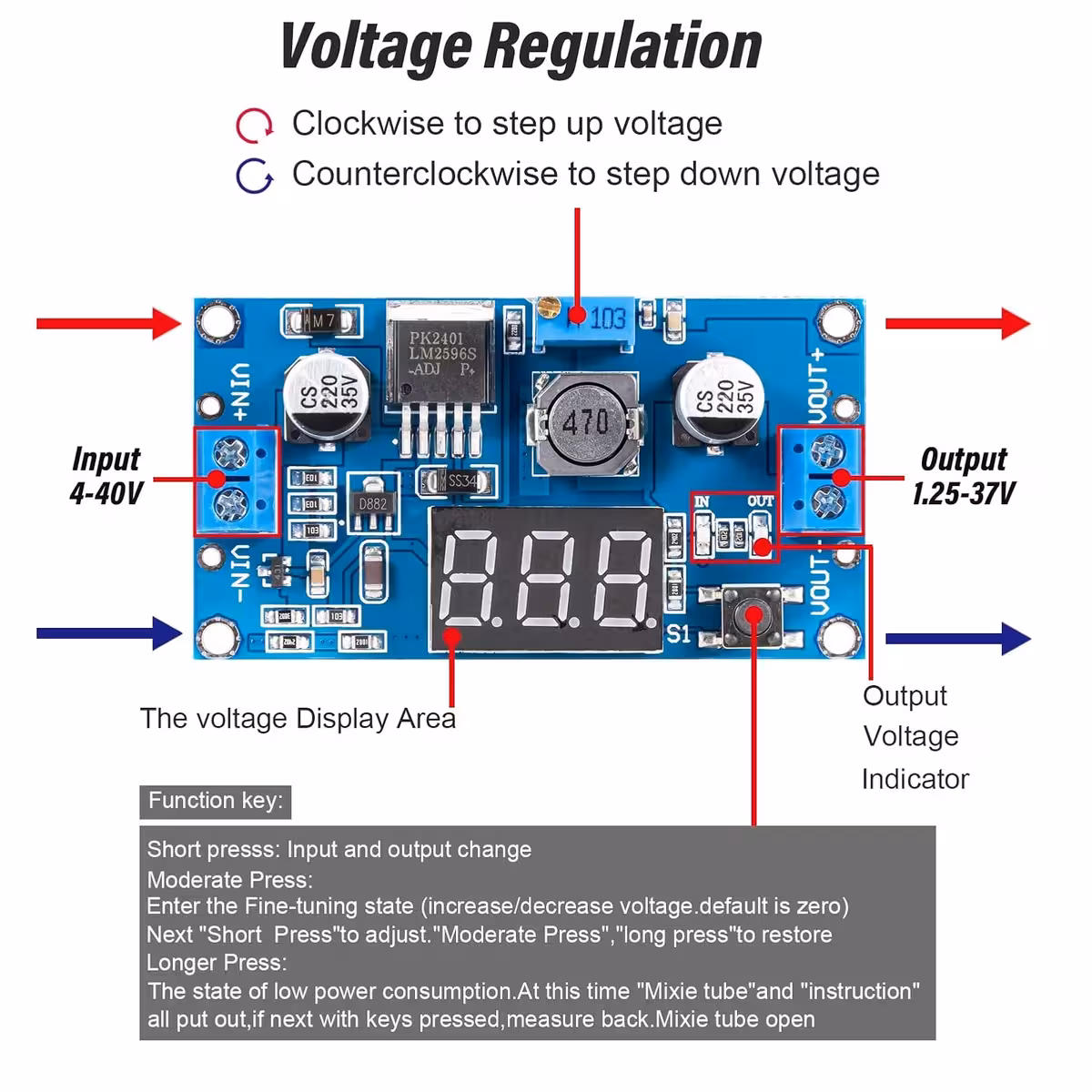

Ako nastavím výstupné napätie?
Jednoducho otáčajte viacotáčkovým potenciometrom na module a sledujte hodnotu priamo na LED displeji. Nepotrebujete žiadny externý voltmeter — displej sa aktualizuje v reálnom čase pri každej zmene.
Aký prúd dokáže modul dodávať trvalo bez prehrievania?
Špičkový prúd je 3 A, ale pre dlhodobú prevádzku odporúčame maximálne 2,5 A. Pri záťaži do 2 A modul funguje bez potreby prídavného chladiča. Ak pracujete blízko limitov alebo v prostredí s vyššou teplotou, odporúčame zabezpečiť prúdenie vzduchu alebo na čip pripevniť malý chladič.
Funguje modul priamo s Li-Ion alebo LiPo akumulátorom?
Áno. Akumulátor s napätím 3,7 V – 4,2 V postačuje ako vstupný zdroj, pokiaľ je požadované výstupné napätie aspoň o 1,5 V nižšie. Napríklad z 7,4 V LiPo batérie môžete stabilne napájať Arduino (5 V) alebo ESP32 (3,3 V).
