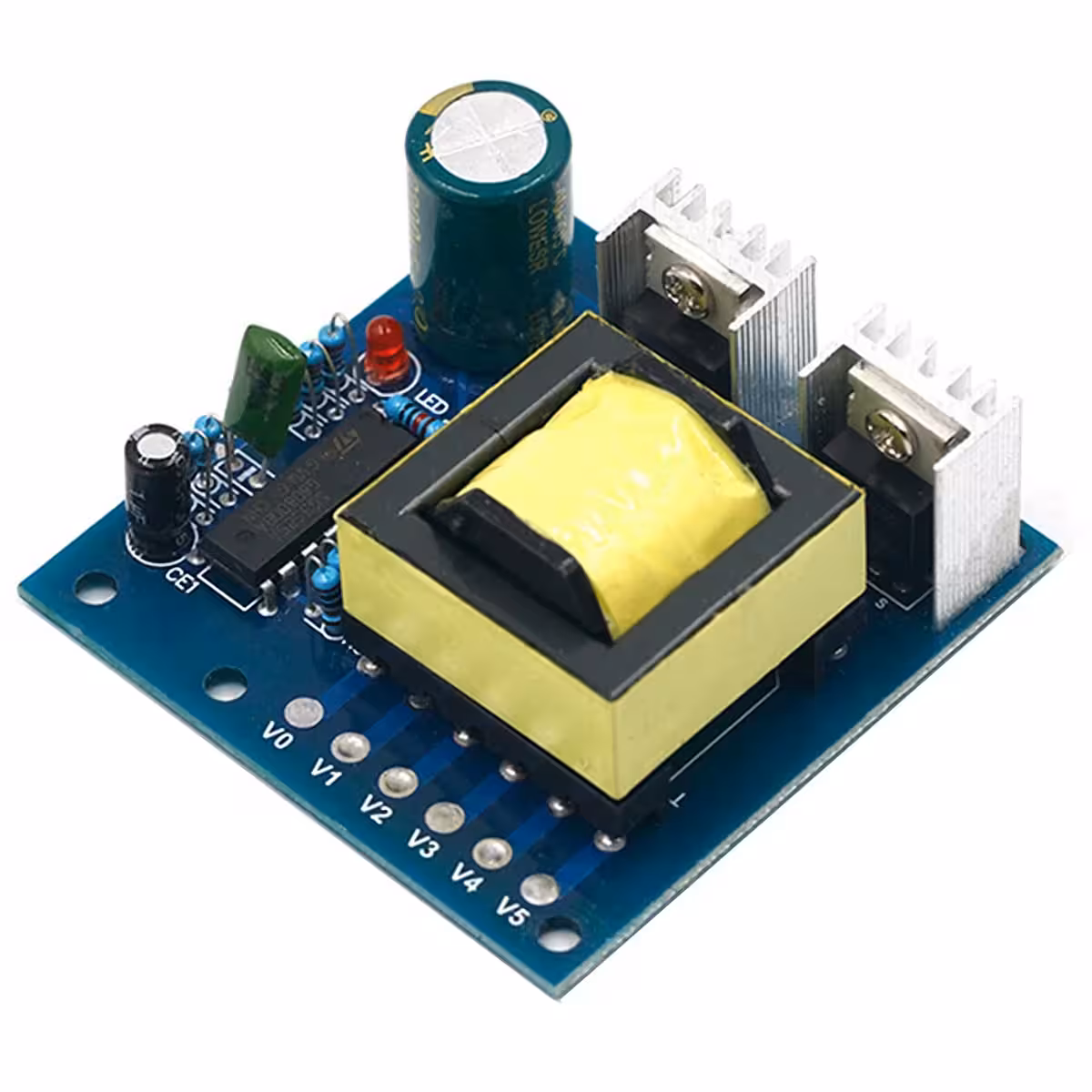

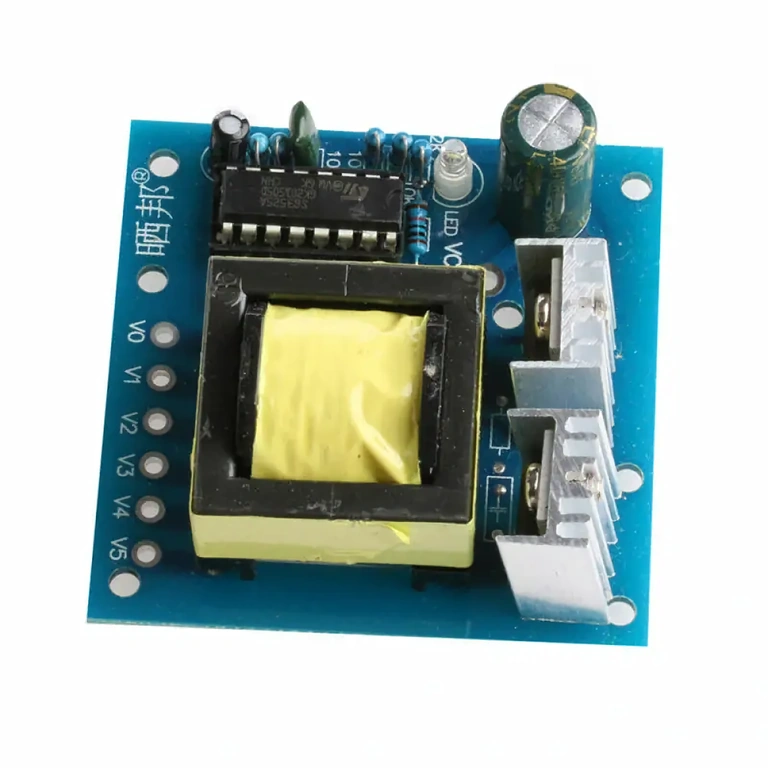

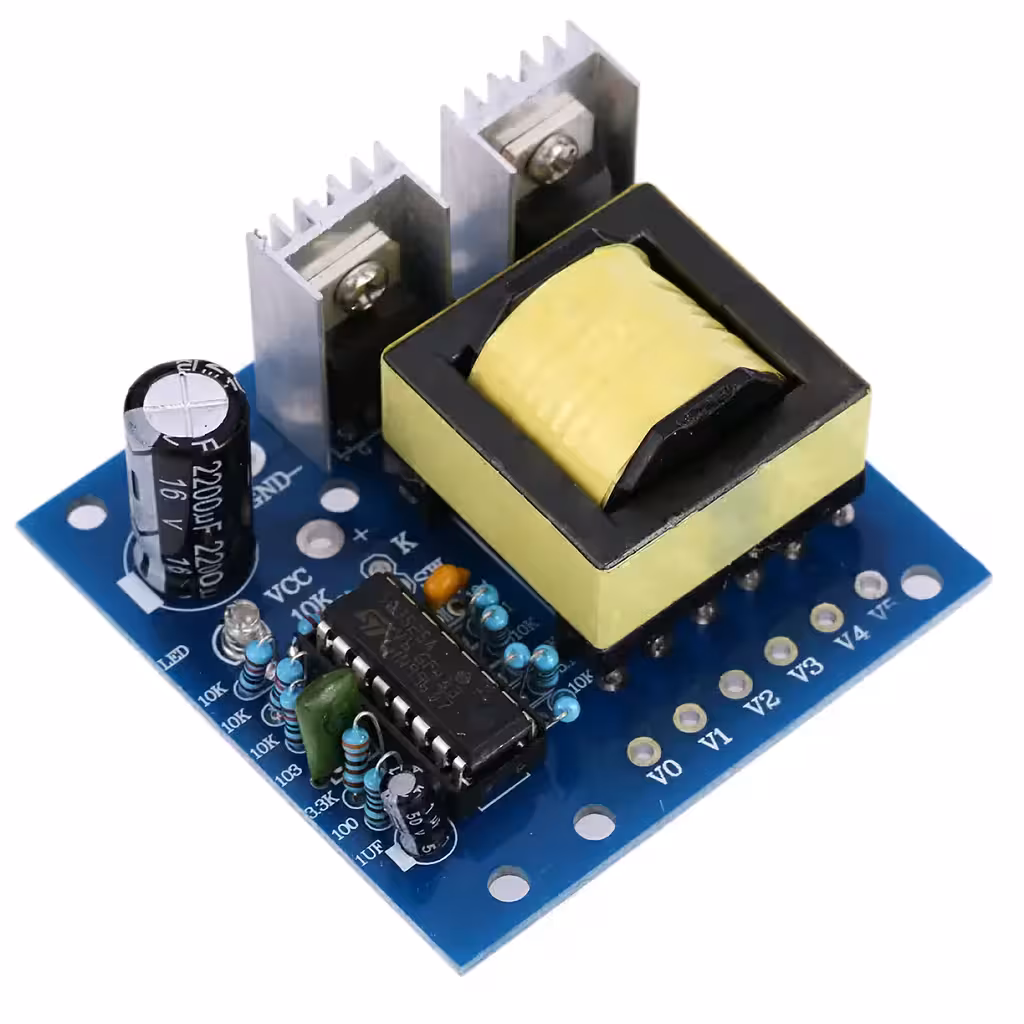

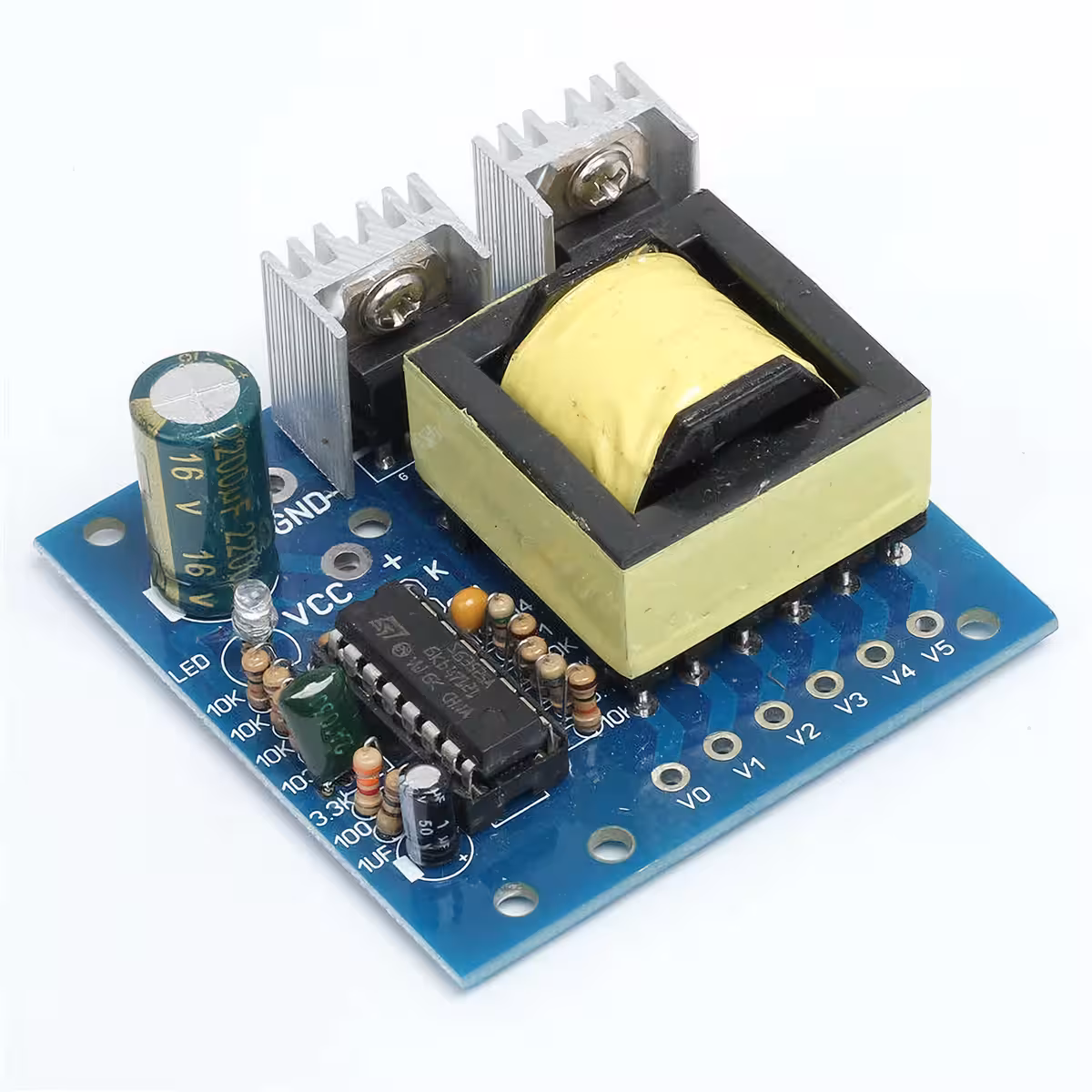

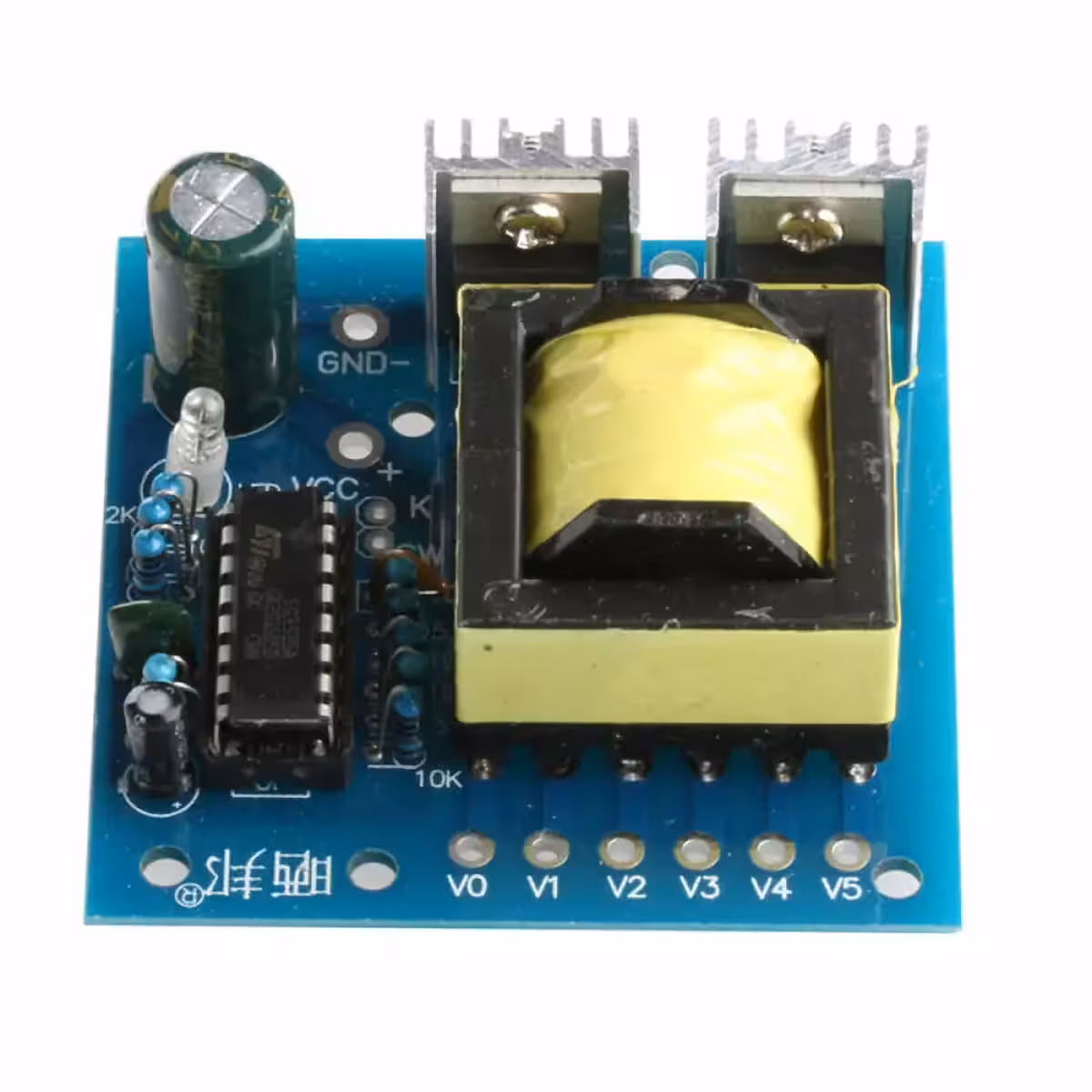

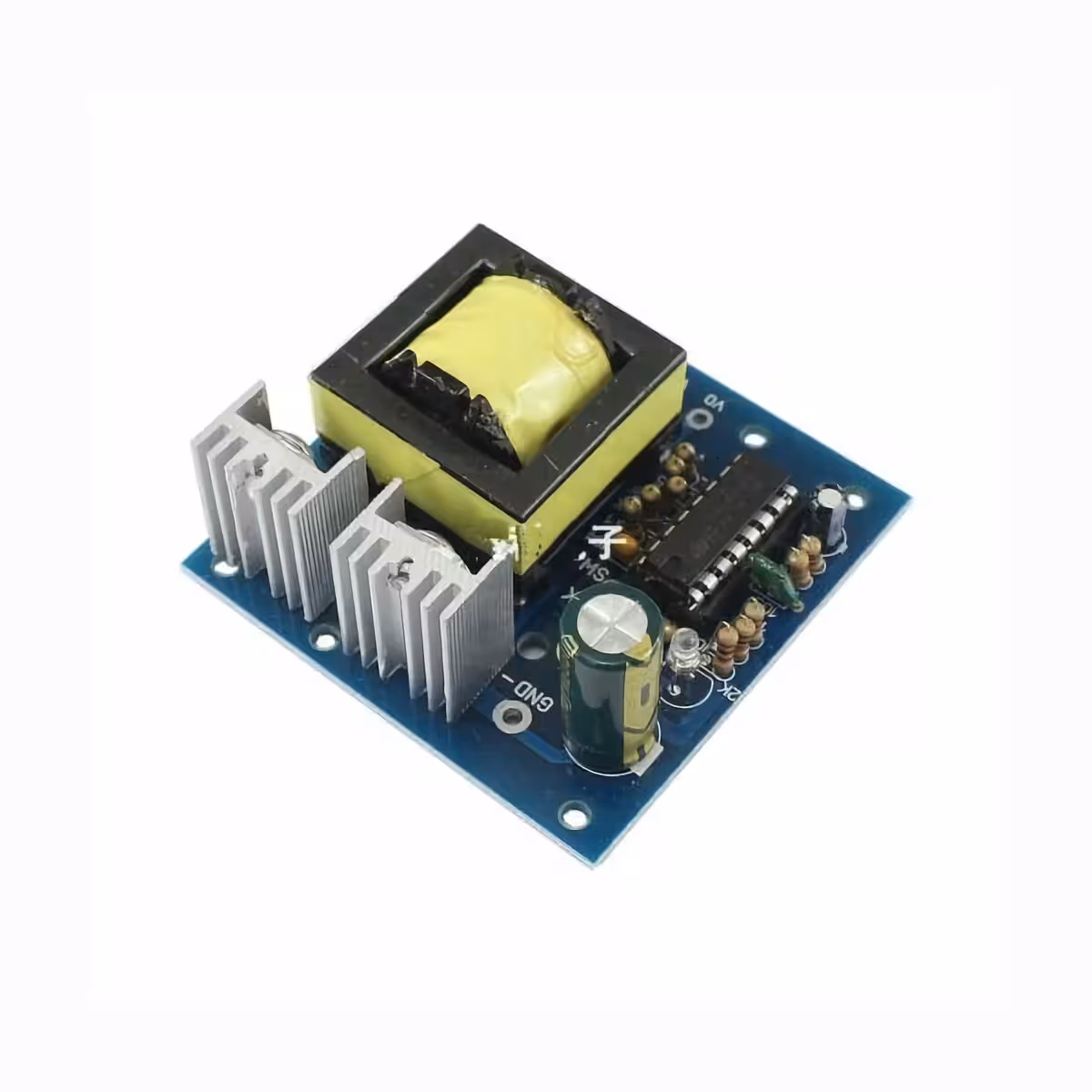

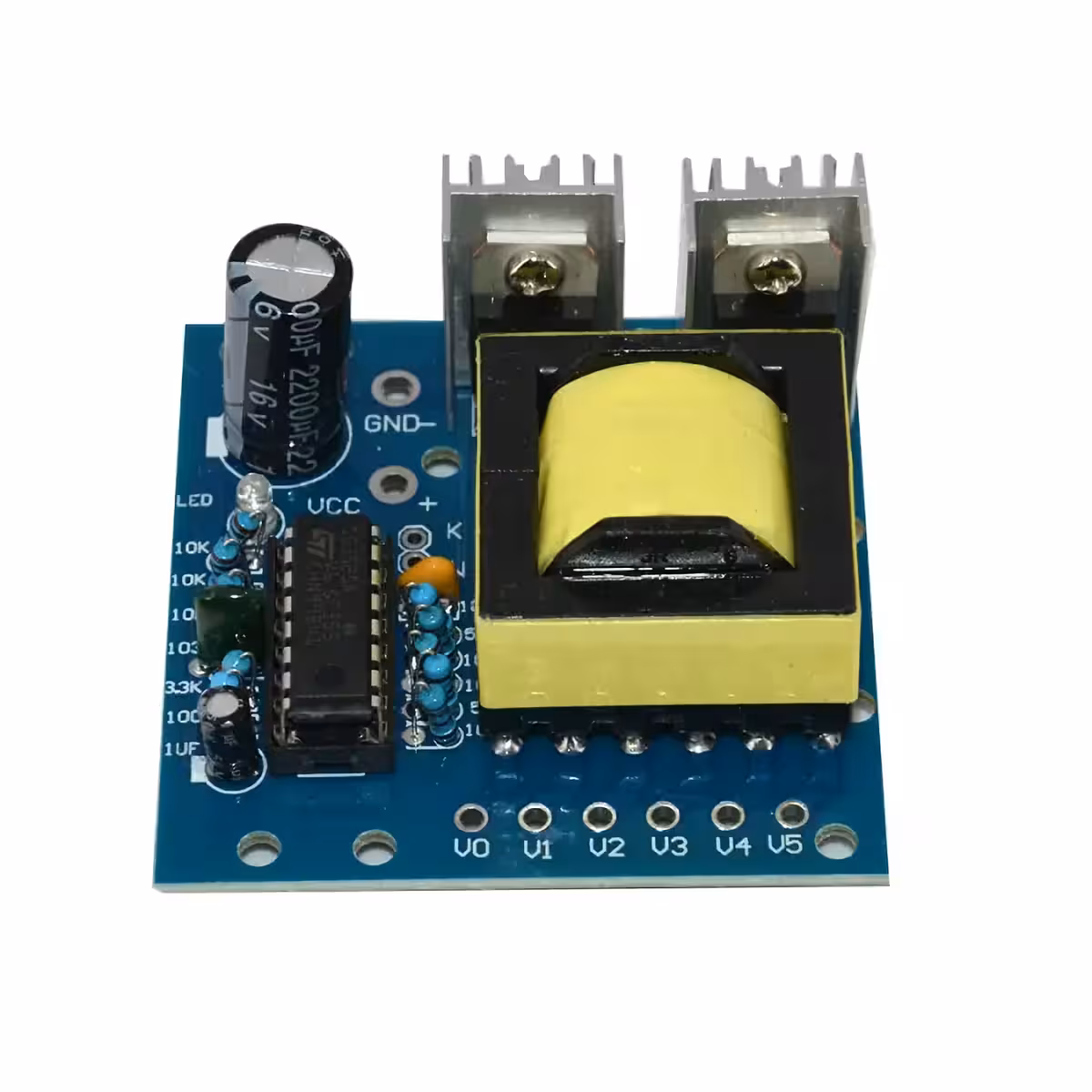

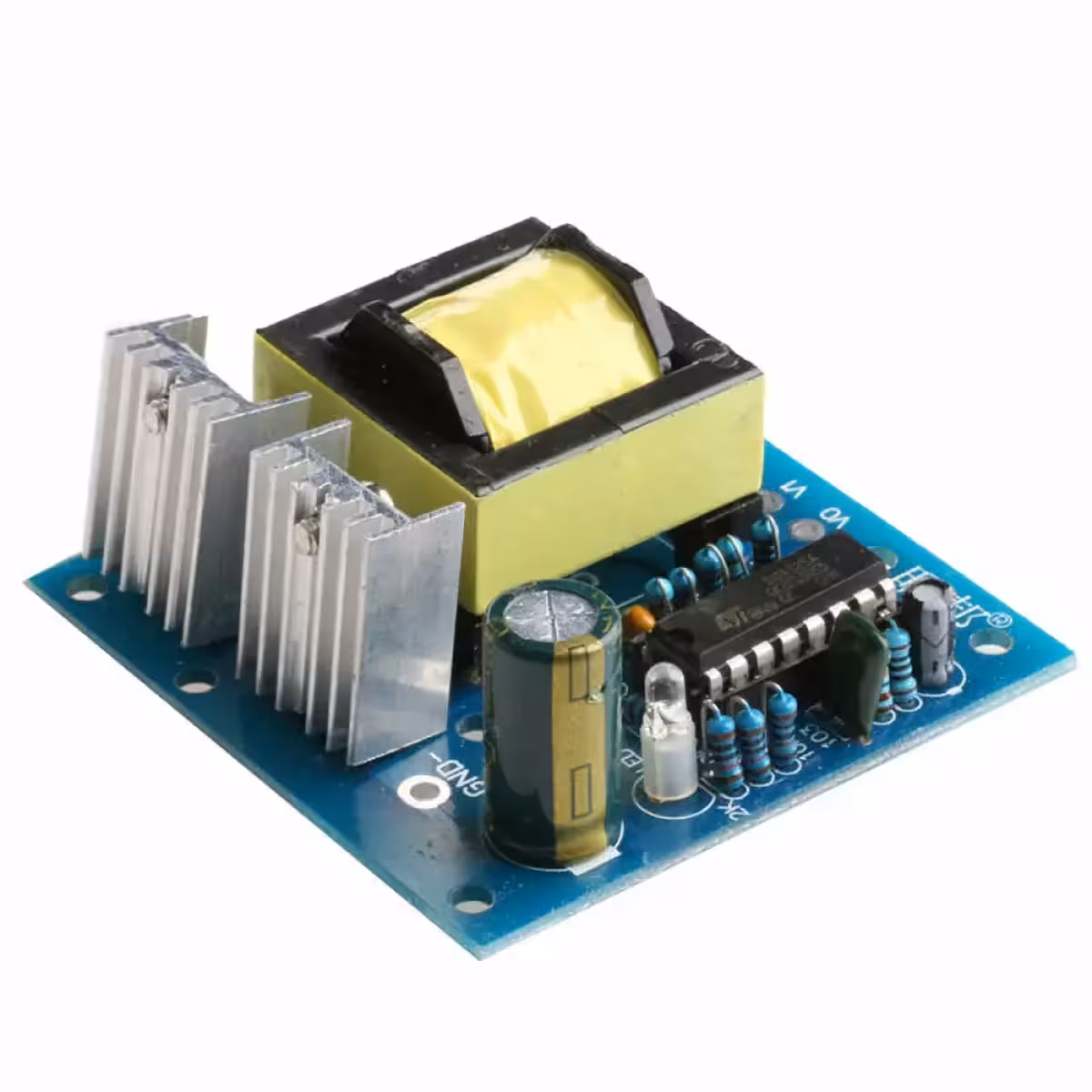

Menič napätia 12V–220V 150W: 9 konfigurovateľných napätí v jednom kompaktnom module
Potrebujete variabilné striedavé napätie pre svoj DIY projekt, napájané priamo z autobatérie alebo laboratórneho zdroja? Tento modul meniča 12V–220V s výkonom 150W vám presne toto ponúka – bez nutnosti ďalších komponentov či zložitého hardvérového prerábania. Stačí len správne prepojiť výstupné piny.
Poznámka: Ide o menič s obdĺžnikovým priebehom (Square Wave), nie s čistou sínusoidou. Nie je vhodný pre Hi-Fi audio techniku, elektromotory ani precízne meracie prístroje. Pre citlivejšie aplikácie môžu konfigurácie 175V–200V čiastočne kompenzovať skreslenie oproti sínusovému signálu.
Prečo si vybrať práve tento model? (Kľúčové výhody):
- 9 voliteľných výstupných napätí — od 20V do 220V AC, ktoré zvolíte jednoduchým prepojením pinov V0–V5 bez ďalších súčiastok

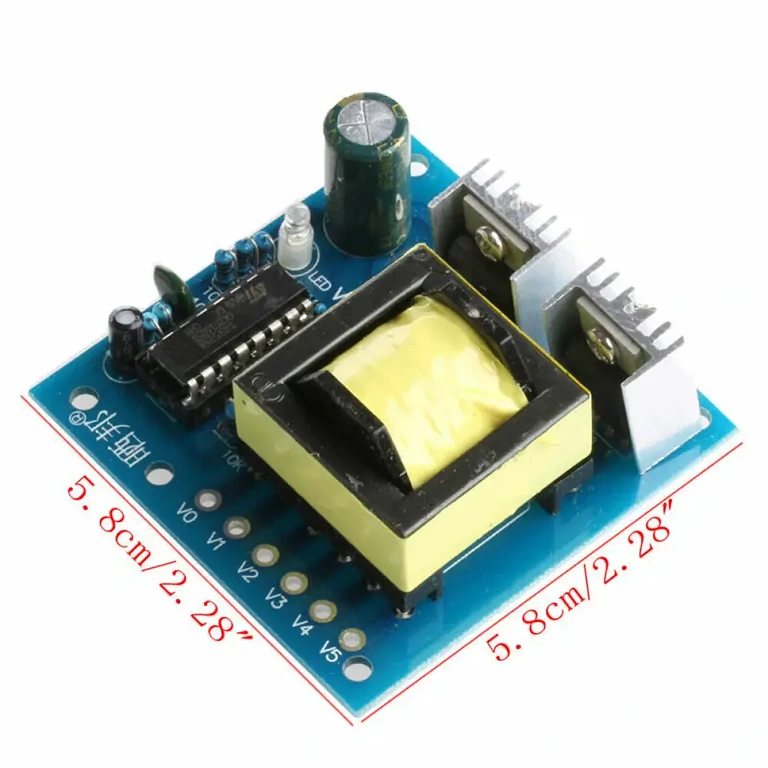

- Kompaktné rozmery — iba 5,8 × 5,8 × 2,8 cm, vďaka čomu ho ľahko zabudujete do akéhokoľvek DIY krytu alebo autoelektroniky
- Priama kompatibilita s autobatériou — štandardný vstup 12V DC, pripravený na okamžité použitie bez špeciálnych adaptérov
- Menovitý výkon 150W — dostatočný pre klasické žiarovky, výhrevné telesá a jednoduché nabíjačky
- Spínacia frekvencia ~20 kHz — mimo počuteľného pásma, čo zaisťuje tichú prevádzku aj v prostredí citlivom na hluk
- Ideálny na rýchle prototypovanie — napätie nastavíte v priebehu niekoľkých sekúnd podľa priloženej schémy zapojenia
Detaily a výkon

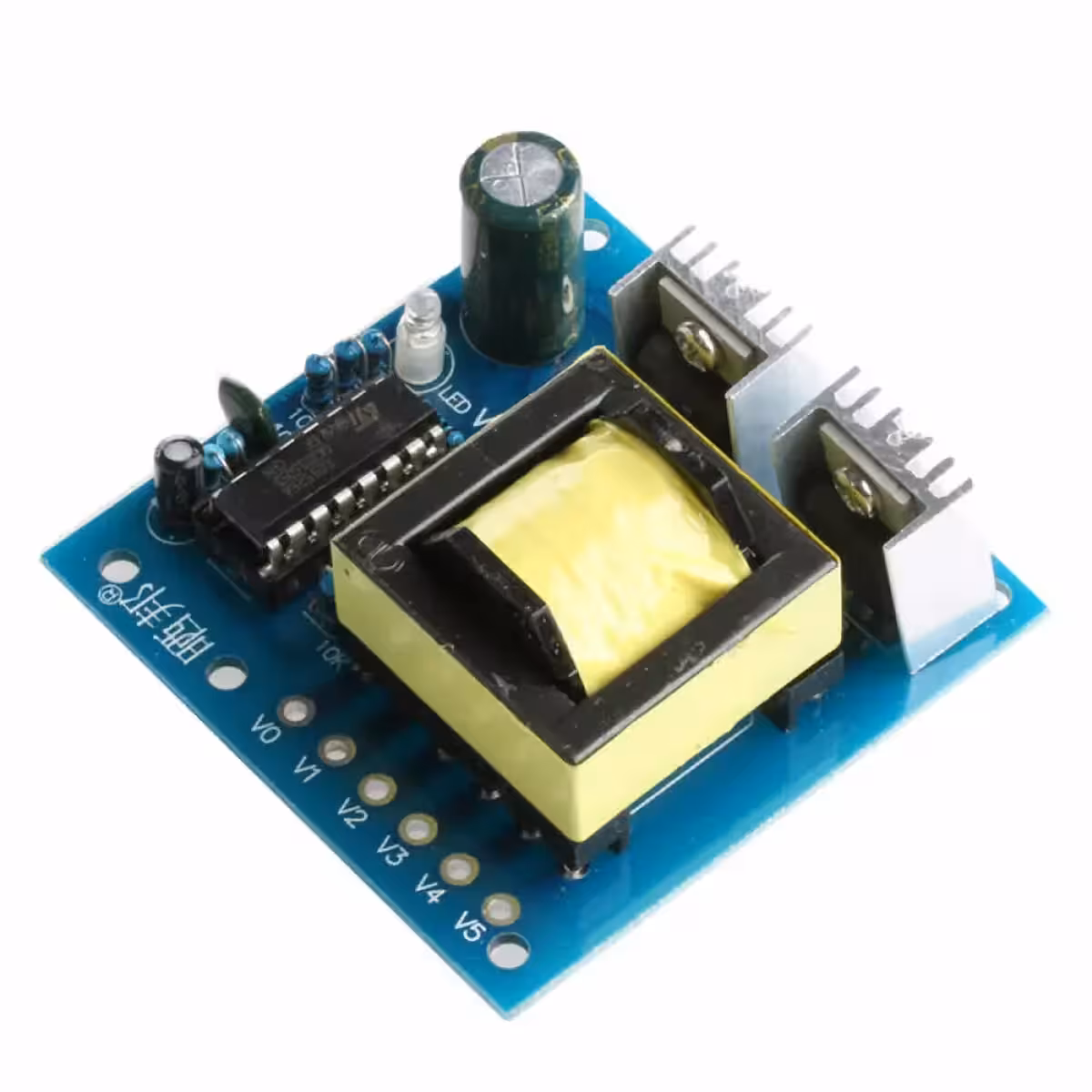

Srdcom modulu je vysokofrekvenčný transformátor (~20 kHz), ktorý efektívne premieňa 12V DC na striedavé napätie. Vďaka tomu si modul zachováva extrémne malé rozmery v porovnaní s klasickými 50Hz meničmi. Výstupné napätie sa volí kombináciou pinov V0, V2, V3, V4, V5 — každá dvojica pinov poskytuje iné napätie v rozsahu od 20V do 220V AC.
Dôležité upozornenie: Štandardné digitálne multimetre môžu pri vysokých spínacích frekvenciách zobrazovať nepresné hodnoty. Pre presné meranie odporúčame použiť analógový merací prístroj, s ktorým získate stabilné a správne údaje.
| Parameter | Hodnota / Detail |
|---|---|
| Vstupné napätie | 12V DC |
| Menovitý výkon | 150W |
| Typ výstupného priebehu | Obdĺžnikový priebeh (Square Wave) |
| Spínacia frekvencia | ~20 kHz |
| Dostupné výstupné napätia | 20V / 28V / 45V / 62V / 90V / 110V / 175V / 200V / 220V AC |
| Rozmery | 5,8 × 5,8 × 2,8 cm |
| Odporúčané použitie | DIY projekty, klasické žiarovky, jednoduché nabíjačky, odporové záťaže |
| Neodporúčané použitie | Elektromotory, Hi-Fi audio, precízne prístroje |
Návod na zapojenie a použitie
- Pripojte 12V DC na vstupné piny modulu — dbajte na správnu polaritu vyznačenú na doske plošných spojov (PCB).
- Identifikujte výstupné piny V0, V2, V3, V4, V5 podľa označenia na module.
- Zvoľte požadované napätie prepojením príslušnej dvojice pinov:
- V0 – V2: 110V AC
- V0 – V3: 175V AC
- V0 – V4: 200V AC
- V0 – V5: 220V AC
- V5 – V4: 20V AC
- V5 – V3: 45V AC
- V5 – V2: 110V AC
- V4 – V3: 28V AC
- V4 – V2: 90V AC
- V3 – V2: 62V AC
- Pripojte záťaž k zvoleným výstupným pinom a pre maximálnu presnosť skontrolujte napätie analógovým meracím prístrojom.
- Neprekračujte celkový výkon 150W — pre dodatočnú ochranu odporúčame na napájacie vedenie nainštalovať externú poistku.
Obsah balenia
- 1 × Modul meniča napätia 12V–220V 150W (Square Wave)
Často kladené otázky
Môžem týmto modulom napájať notebook alebo televízor?
Nie. Notebooky a televízory vyžadujú čistú alebo modifikovanú sínusoidu. Obdĺžnikový priebeh generovaný týmto modulom je vhodný výhradne pre jednoduché odporové záťaže: klasické žiarovky, výhrevné telesá alebo základné nabíjačky.
Prečo digitálny multimeter ukazuje iné napätie, než som očakával?
Vysoká spínacia frekvencia (~20 kHz) spôsobuje skreslenie meraní pri bežných digitálnych multimetroch. Použite analógový merací prístroj, ktorý vám poskytne korektné a stabilné hodnoty.
Môžem modul pripojiť priamo k autobatérii?
Áno. Modul je navrhnutý presne na napájanie z 12V DC, takže autobatéria je ideálnym zdrojom. Uistite sa, že záťaž nepresahuje 150W a na napájacie vedenie pridajte poistku.
Akú konfiguráciu pinov odporúčate pre citlivejšie aplikácie?
Použite konfigurácie V0–V3 (175V) alebo V0–V4 (200V). Tieto napäťové úrovne čiastočne kompenzujú rozdiely oproti čistému sínusovému signálu a znižujú namáhanie pripojeného zariadenia.
Má modul ochranu proti preťaženiu?
Modul neobsahuje integrovaný obvod ochrany. Zodpovednosť je na vás: neprekračujte výkon 150W a vždy nainštalujte externú poistku na napájací obvod.
