Digitálny DC voltmeter a ampérmeter 0–100V / 0–100A – Kompletný monitoring s bočníkom v balení
Chcete mať dokonalý prehľad o tom, čo sa deje vo vašom jednosmernom (DC) obvode – bez odhadov a nepresností? Tento digitálny voltmeter a ampérmeter vám v reálnom čase zobrazí napätie aj prúd, a to až do 100V a 100A. Bočník je súčasťou balenia, rovnako ako potrebná kabeláž. Stačí zapojiť a môžete merať.
Poznámka: Priložený 100A bočník je nevyhnutný pre meranie prúdov nad 10A. Modul vyžaduje samostatné napájanie v rozsahu 4,5–30V DC, ktoré je nezávislé od meraného obvodu.
Prečo si vybrať práve tento model? (Hlavné výhody):

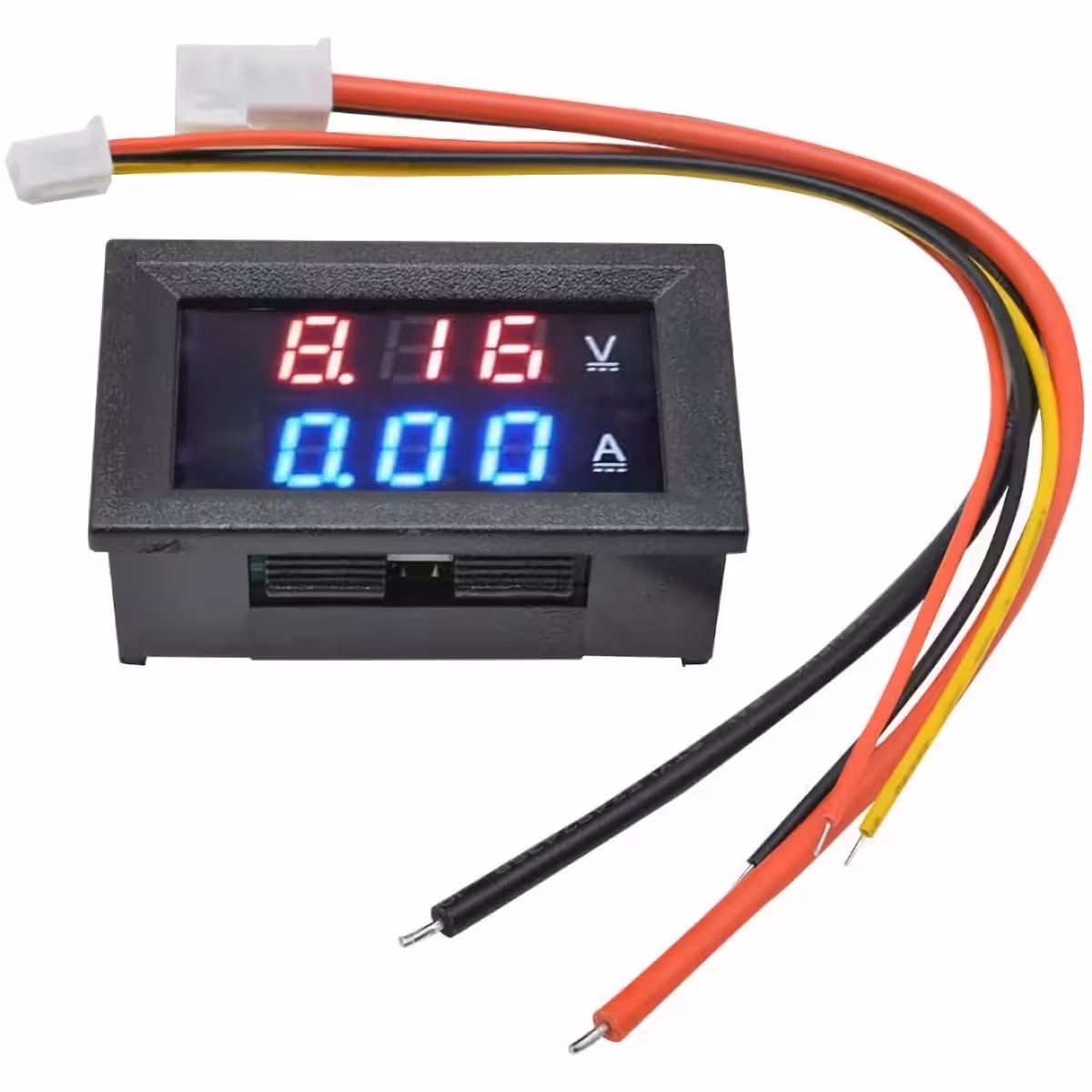

- Duálny LED displej — červené číslice pre napätie, modré pre prúd; výborná čitateľnosť aj na priamom svetle.
- Bočník 100A v balení — nemusíte nič dokupovať, všetko potrebné máte v jednom balení.
- Vysoká presnosť 0,01V / 0,01A — uvidíte presné hodnoty (napr. 14,73V a 8,42A) bez zaokrúhľovania, ktoré by skresľovalo dôležité výkyvy.
- Obnovovacia frekvencia 500ms — hodnoty sa aktualizujú dvakrát za sekundu, čo zaručuje rýchlu odozvu pri stabilných aj dynamických DC aplikáciách.
- Nízka vlastná spotreba pod 20mA — modul nezaťažuje monitorovaný obvod, čo je ideálne aj pre systémy s menšími batériami.
- Kompaktné rozmery 48×29×21mm — ľahko ho zabudujete do ovládacieho panela, rozvádzača alebo vlastnej konštrukcie bez nutnosti veľkých úprav.
- Prevádzková teplota –10°C až +65°C — odolný voči podmienkam v automobilových inštaláciách, dielňach či chránených vonkajších solárnych systémoch.
Detaily a výkon

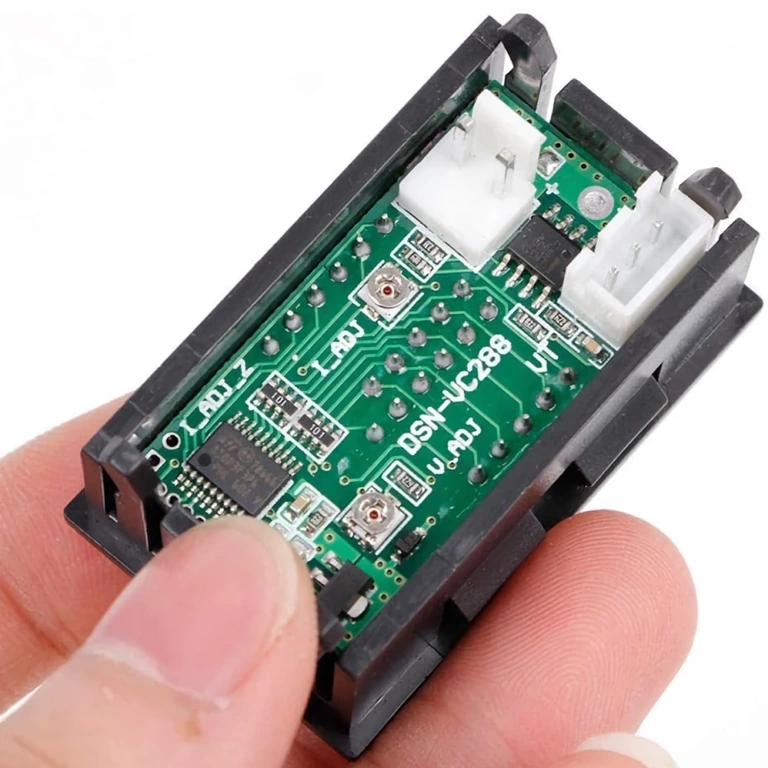

Srdcom modulu je precízny mikrokontrolér, ktorý spracováva a zobrazuje namerané hodnoty každých 500ms – plynule a bez sekania. Rozlíšenie napätia sa automaticky prispôsobuje: 0,01V pri hodnotách pod 10V a 0,1V pri vyšších hodnotách, presne tam, kde potrebujete jemnú presnosť. Nezávislé napájanie modulu (4,5–30V DC) vám umožňuje monitorovať napríklad 72V obvod pomocou pomocného 12V zdroja – bez kompromisov a ďalších súčiastok.
| Parameter | Hodnota / Detail |
|---|---|
| Napájacie napätie modulu | DC 4,5 – 30V |
| Merané napätie | DC 0 – 100V |
| Rozlíšenie napätia | 0,1V (nad 10V) / 0,01V (pod 10V) |
| Meraný prúd | 0 – 100A (vrátane bočníka) |
| Rozlíšenie prúdu | min. 0,01A |
| Vlastná spotreba | < 20mA |
| Obnovovacia frekvencia | 500ms |
| Prevádzková teplota | –10°C ~ +65°C |
| Rozmery modulu | 48 × 29 × 21mm |
| Farba displeja napätia | Červená |
| Farba displeja prúdu | Modrá |
| Typ meraného prúdu | DC (jednosmerný) |

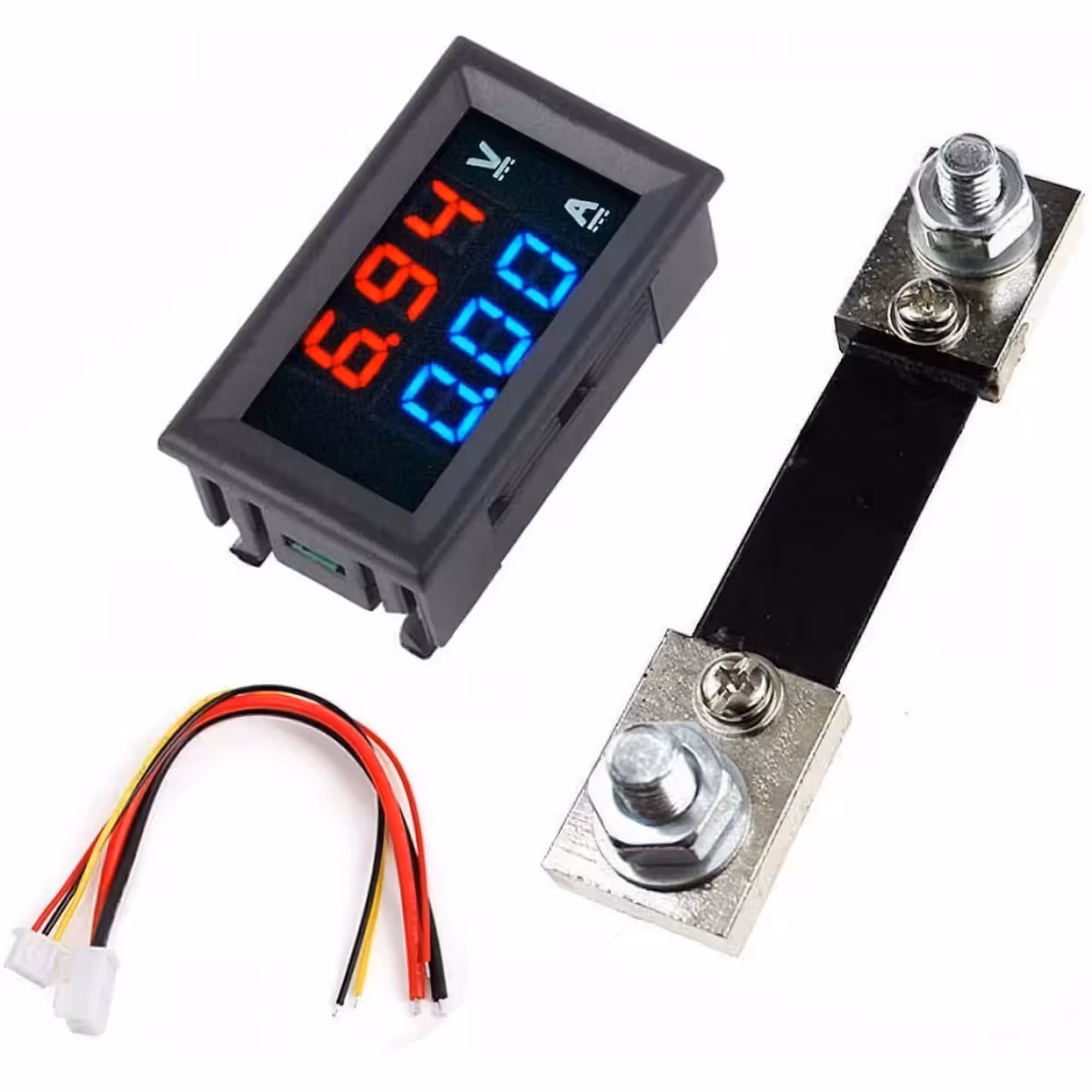

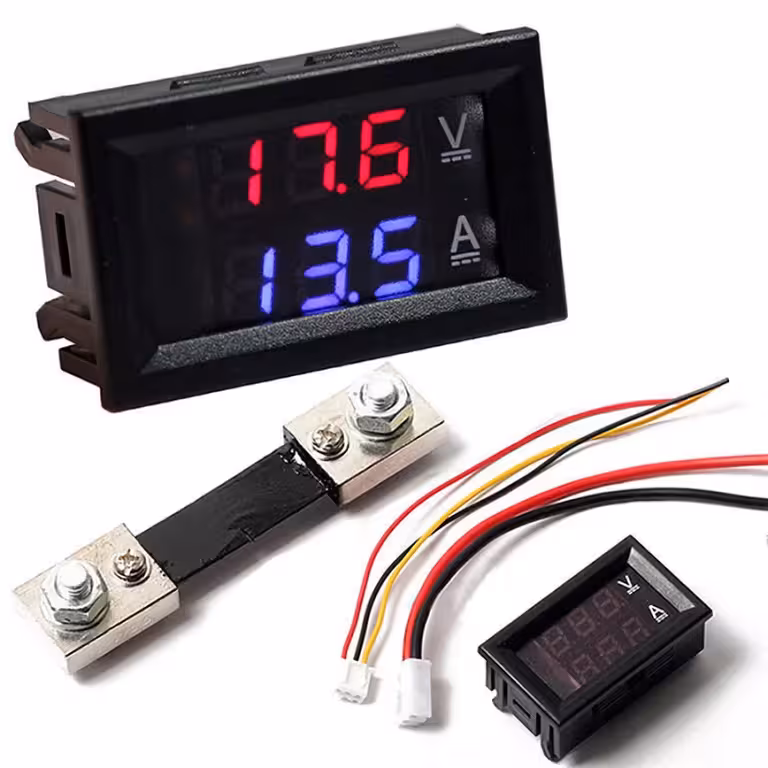

Obsah balenia
- 1 × Digitálny LED voltmeter a ampérmeter (duálny displej)

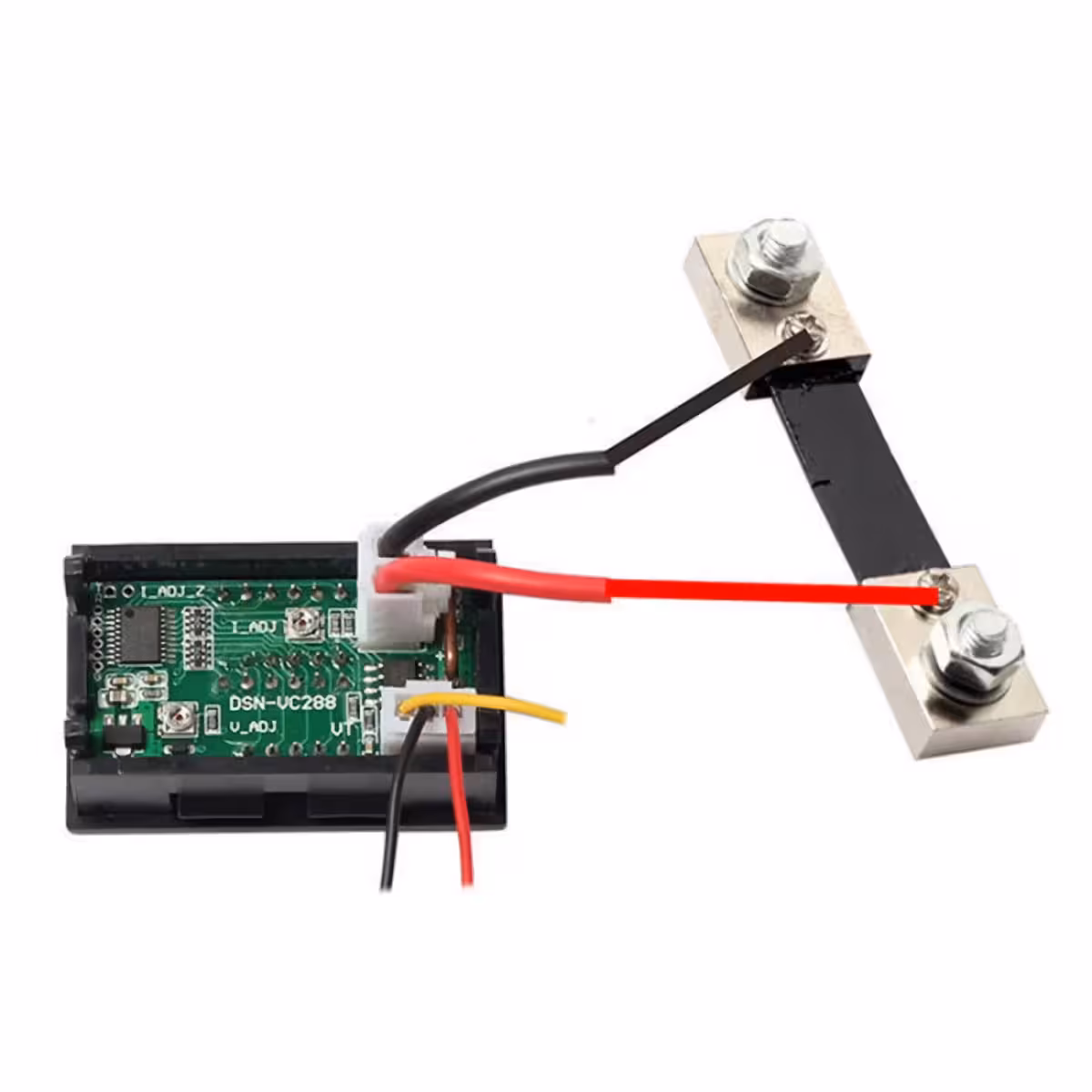

- 1 × Bočník 100A (vrátane prepojovacích káblov)
- 1 × Sada pripojovacích káblov
Často kladené otázky
Je vhodný pre solárne fotovoltické alebo off-grid systémy?
Áno. Funguje s akýmkoľvek DC systémom v rozsahu 0–100V a 0–100A – solárne inštalácie, batériové úložiská či nabíjacie regulátory. Len nezabudnite modul napájať samostatne v rozsahu 4,5–30V DC.
Je bočník súčasťou balenia, alebo ho musím dokúpiť?
Bočník 100A je súčasťou balenia spolu s potrebnou kabelážou. Pre meranie prúdov do 100A nepotrebujete žiadne ďalšie príslušenstvo.

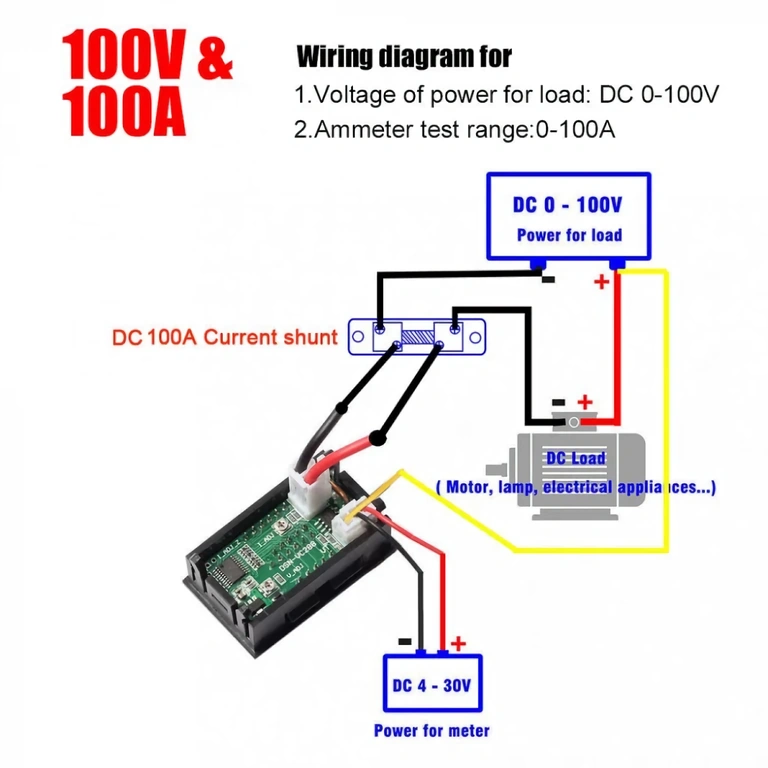

Ako napájať modul, ak merané napätie presahuje 30V?
Použite pomocný zdroj alebo DC-DC menič (step-down), ktorý poskytne napätie v rozsahu 4,5V až 30V. Meranie napätia obvodu zostáva funkčné až do 100V bez ohľadu na to, ako modul napájate.
Aký veľký otvor potrebujem na zabudovanie do panela?

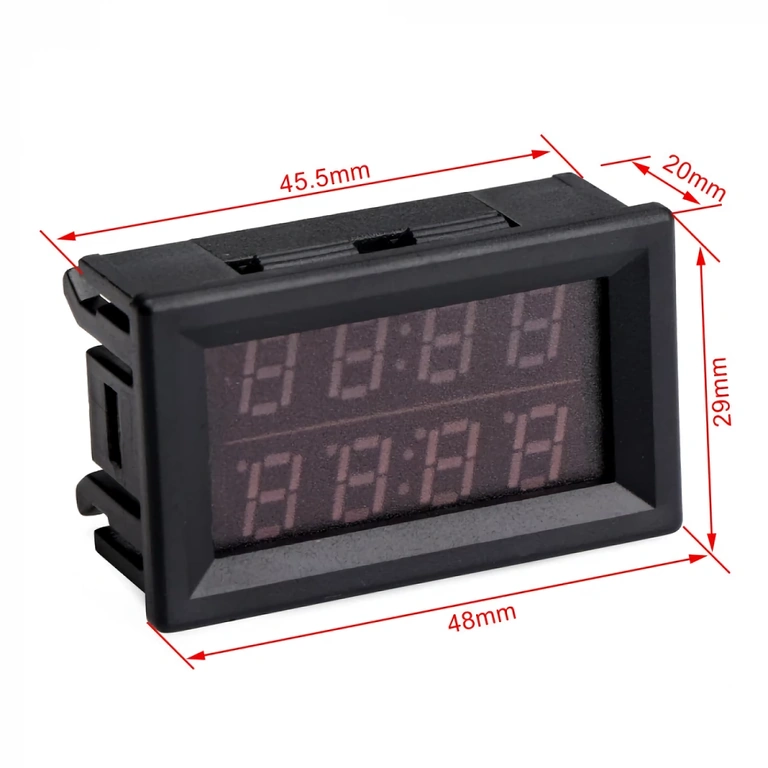

Modul má rozmery 48 × 29 × 21mm. Pre montáž do panelu odporúčame výrez približne 45 × 26mm. Pred rezaním si rozmery radšej premerajte.
Funguje aj na striedavý prúd (AC)?
Nie. Modul je určený výhradne pre jednosmerný prúd (DC). Nepripájajte ho na AC obvody.
