Cyklické časové relé 24V DC — presné časovanie, ktoré nestráca nastavenia pri výpadku prúdu
Spúšťa sa čerpadlo príliš skoro? Beží ventilátor nepretržite? Funguje závlaha po výpadku elektriny chaoticky? Ak riešite podobné problémy, toto cyklické časové relé 24V DC s nevolatilnou pamäťou je ideálnym riešením. Po každom výpadku prúdu si modul zachová všetky nastavenia, takže nemusíte nič programovať odznova.
Poznámka: Modul je určený výhradne pre napájanie 24V DC. Pre využitie externého spúšťacieho portu (XH-2.45-2P) je potrebné pripájkovať konektor alebo vodiče priamo na určené plôšky.
Prečo si vybrať tento model? (Kľúčové výhody):
- Pamäť pri výpadku napätia — parametre P0–P5 a nastavené časy ON/OFF zostávajú uložené; cyklus sa po obnovení napájania automaticky obnoví bez nutnosti manuálneho zásahu.
- Časový rozsah 0–999 sekúnd, minút alebo hodín — jednotky času možno nastaviť nezávisle pre fázu ON a OFF, čo umožňuje kombinovať napríklad 10 sekúnd chodu a 2 hodiny pauzy v jednom cykle.
- Reléový výstup 10A (NO kontakt) — priamo ovláda čerpadlá, ventilátory alebo LED pásy bez potreby ďalšieho výkonového modulu.
- Cyklická prevádzka 1–999 cyklov alebo nekonečná slučka — automatické zastavenie po zvolenom počte opakovaní, čo je ideálne pre dávkovače alebo zavlažovacie systémy.
- Dvojité spúšťanie: automatické alebo manuálne — okamžitý štart po pripojení napájania (P4=ON) alebo spustenie externým tlačidlom/senzorom cez port XH-2.45-2P.
- Zámok tlačidiel P5 — po konfigurácii môžete klávesnicu uzamknúť, čím predídete nechceným zmenám v priemyselných alebo poľnohospodárskych inštaláciách.
Detaily a výkon

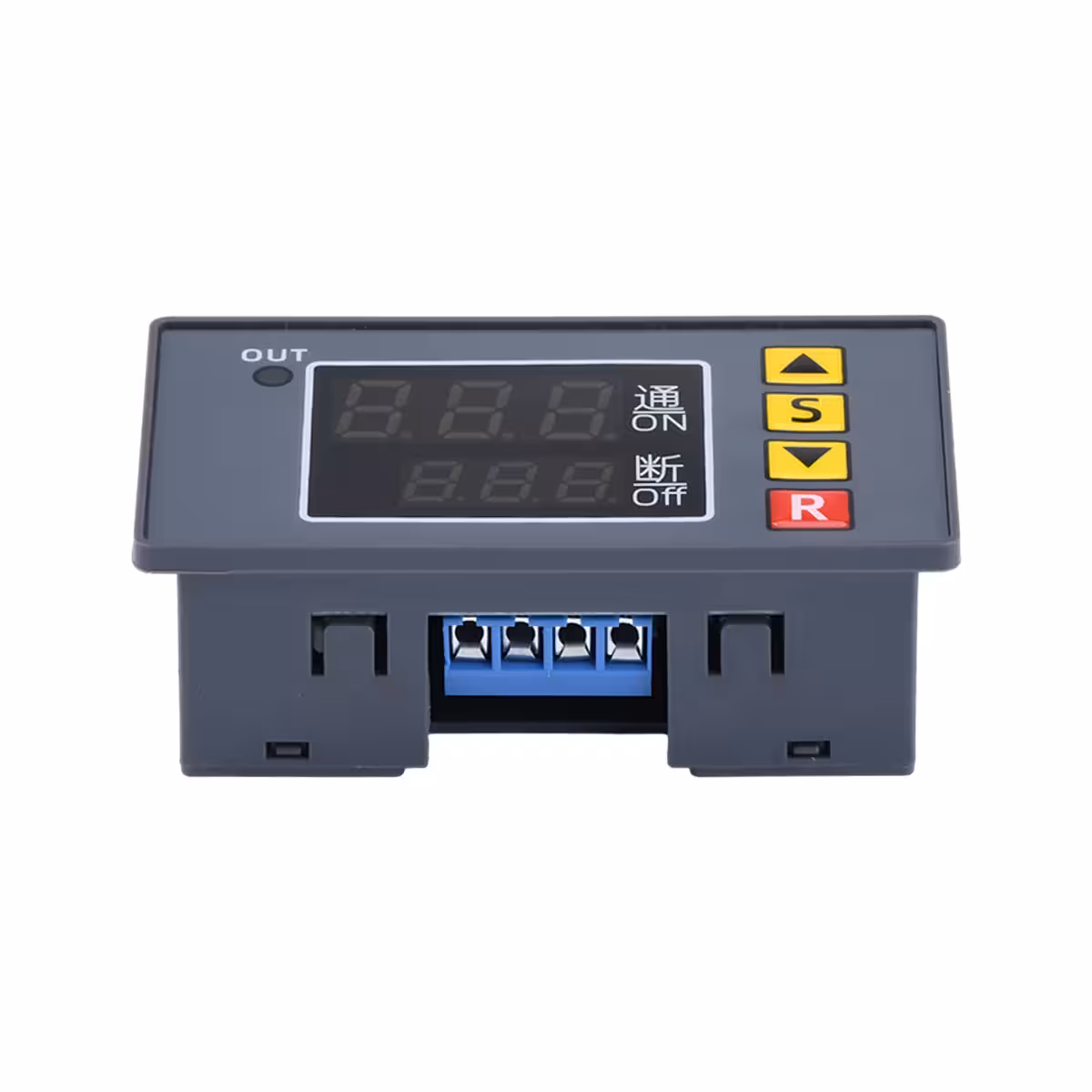

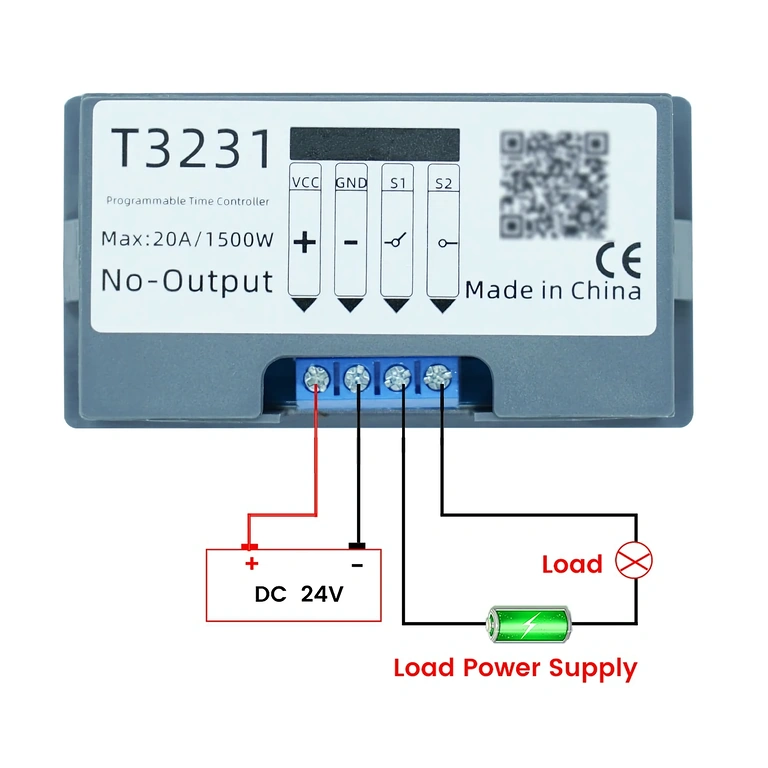

Modul pracuje s napätím 24V DC a spína záťaže do 10A cez spínací kontakt (NO), čo postačuje pre väčšinu menších a stredných čerpadiel či ventilačných systémov. Fázy ON a OFF sú konfigurovateľné nezávisle, čo umožňuje vytvárať asymetrické scenáre – napríklad krátky impulz nasledovaný dlhou pauzou. Všetko je integrované v kompaktnom tele s rozmermi 79,5 × 42,1 × 27,8 mm. LED indikátor OUT vás vždy vizuálne informuje o aktuálnom stave relé.
| Parameter | Hodnota / Detail |
|---|---|
| Napájacie napätie | 24V DC |
| Reléový výstup | 1 kanál, NO kontakt, do 10A |
| Časová jednotka | Sekundy / Minúty / Hodiny (voliteľné pre ON/OFF) |
| Časový rozsah | 0 – 999 s/min/h |
| Cyklická funkcia | Nekonečná slučka alebo 1–999 cyklov |
| Oneskorenie zapnutia/vypnutia | Podporované |
| Spúšťanie | Automatické (P4=ON) alebo manuálne (tlačidlo R / externý port) |
| Pamäť pri výpadku | Áno — nevolatilná pamäť, ukladá všetky parametre |

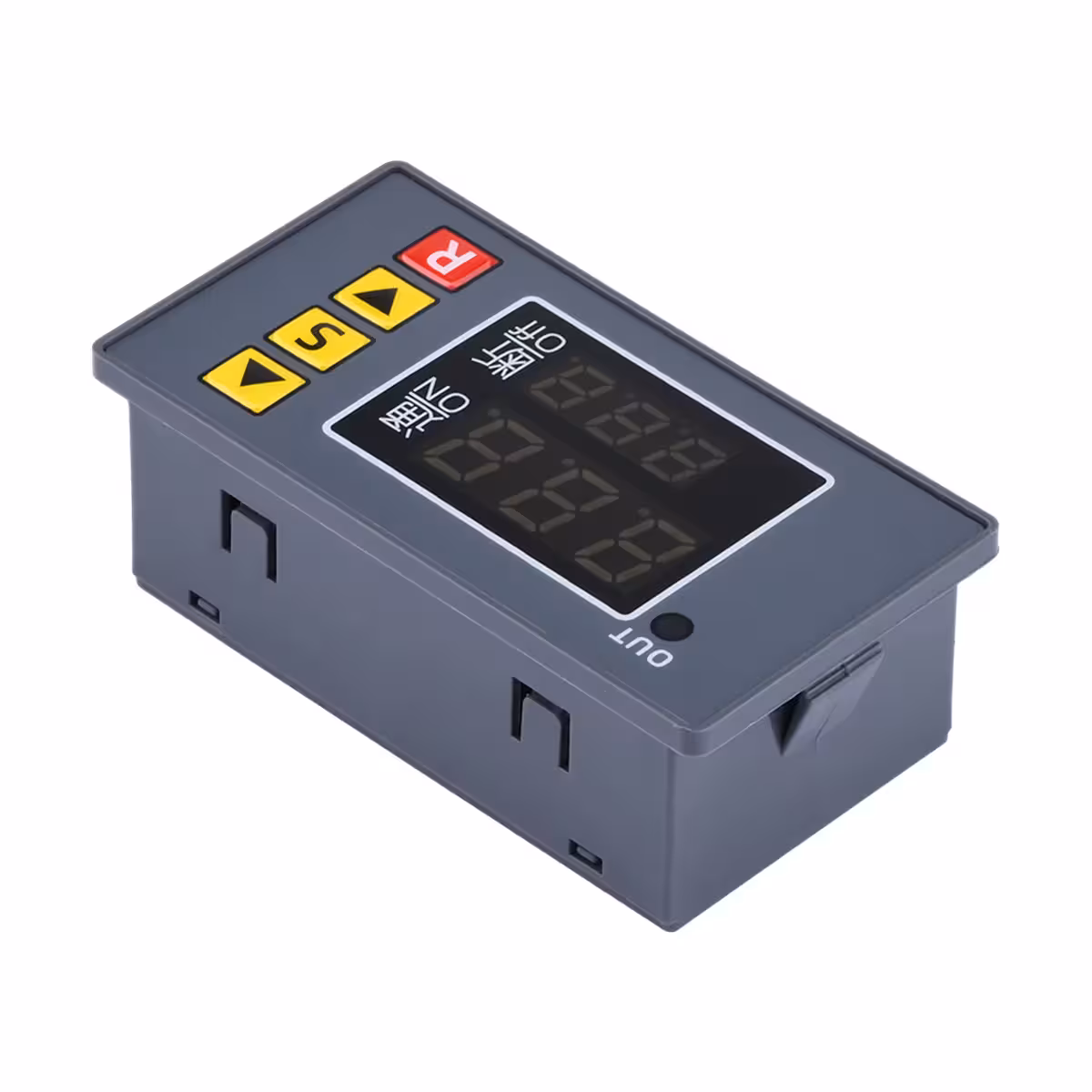

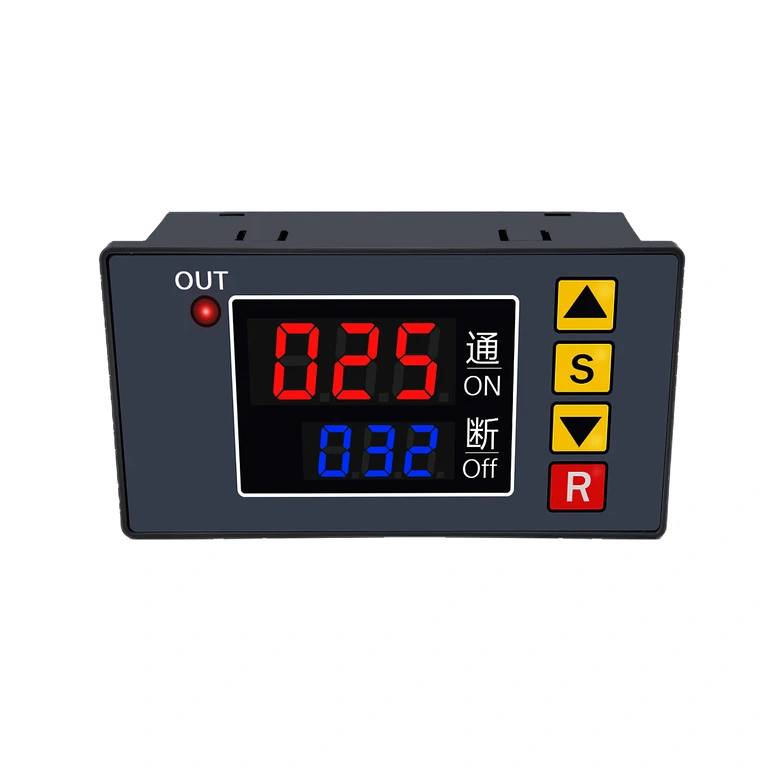

| LED indikátor OUT | Svieti = relé aktívne, Nesvieti = neaktívne |
| Externý spúšťací port | XH-2.45-2P (vyžaduje pripájkovanie konektora/vodičov) |

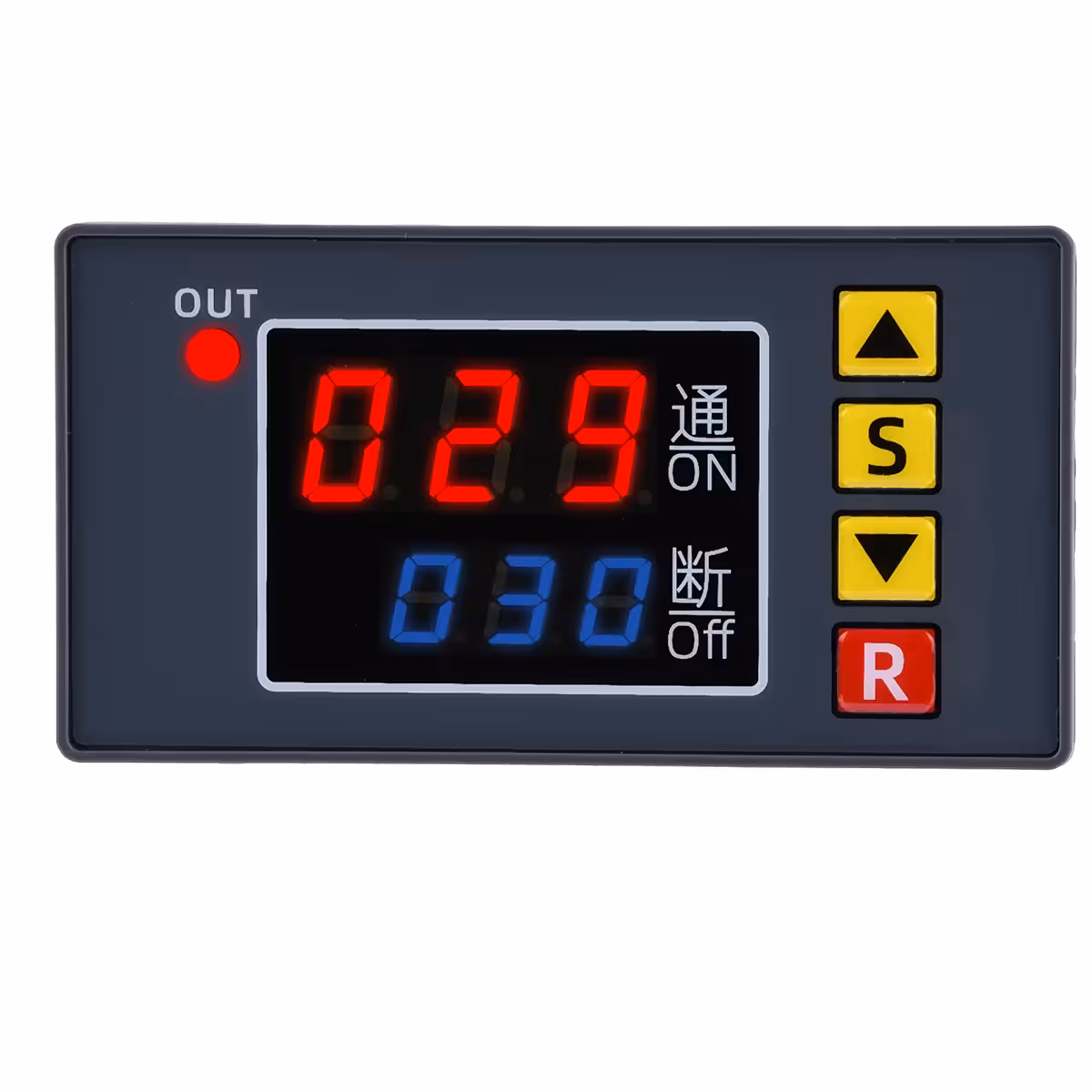

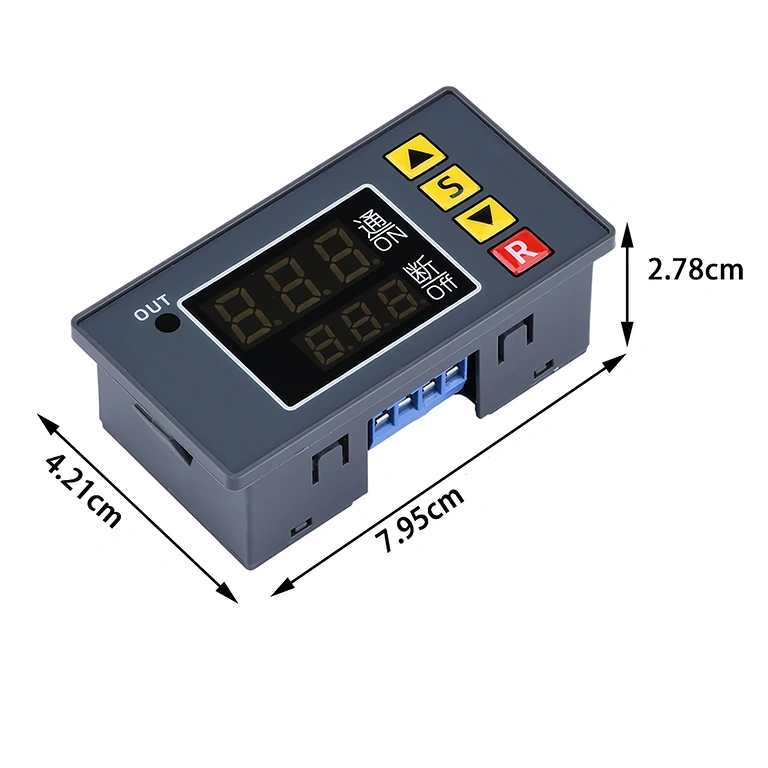

| Rozmery modulu | 79,5 × 42,1 × 27,8 mm |
| Montážny otvor | 77 × 39,3 mm |
Návod na programovanie a použitie

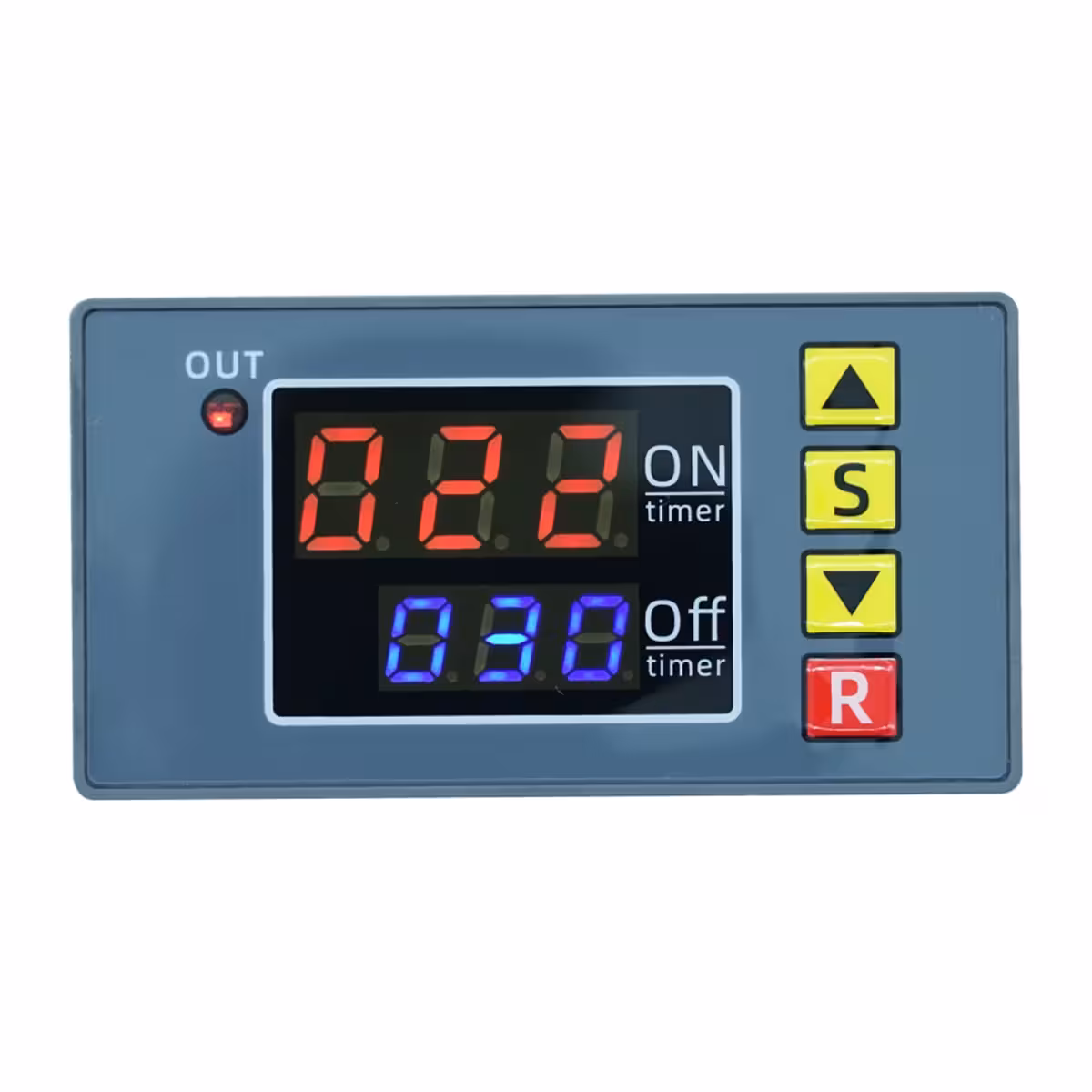

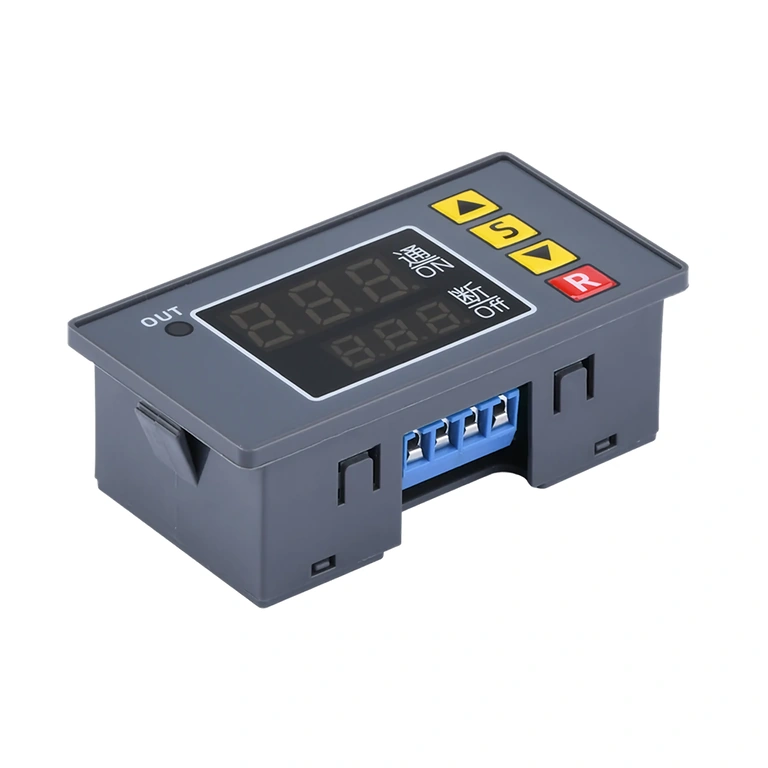

- Podržte tlačidlo S po dobu 6 sekúnd pre vstup do menu.
- Krátkym stlačením S prepínate medzi kódmi P0–P5: P0 = jednotka času ON, P1 = jednotka času OFF, P2 = priorita cyklu, P3 = počet cyklov, P4 = režim spúšťania, P5 = zámok tlačidiel.
- Pomocou tlačidiel ▲ a ▼ upravte hodnotu zvoleného parametra.
- Dvojitým kliknutím na S nastavíte postupne čas zapnutia (ON) a čas vypnutia (OFF).
- Ak po dobu 6 sekúnd nestlačíte žiadne tlačidlo, nastavenia sa automaticky uložia do pamäte.
- V automatickom režime (P4=ON) cyklus začne ihneď po pripojení napájania.
- V manuálnom režime (P4=OFF) stlačte tlačidlo R alebo aktivujte externý port pre spustenie cyklu.
- Príklad cyklickej prevádzky: ON=10s, OFF=5s, P3=OFF → nepretržitá prevádzka s opakovaním.
- Príklad oneskorenia štartu: ON=0, OFF=10s → aktivácia 10 sekúnd po pripojení napájania.
Obsah balenia

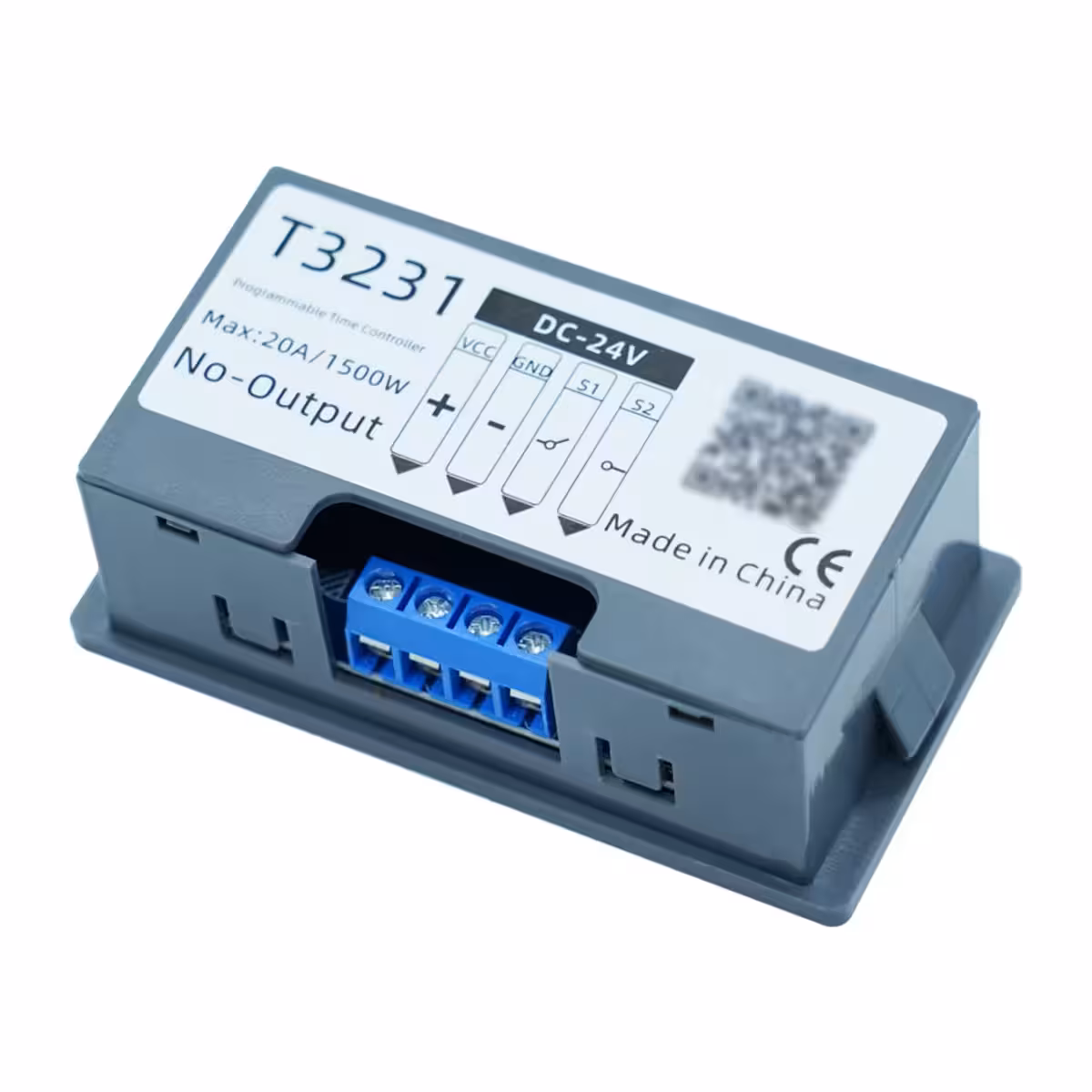

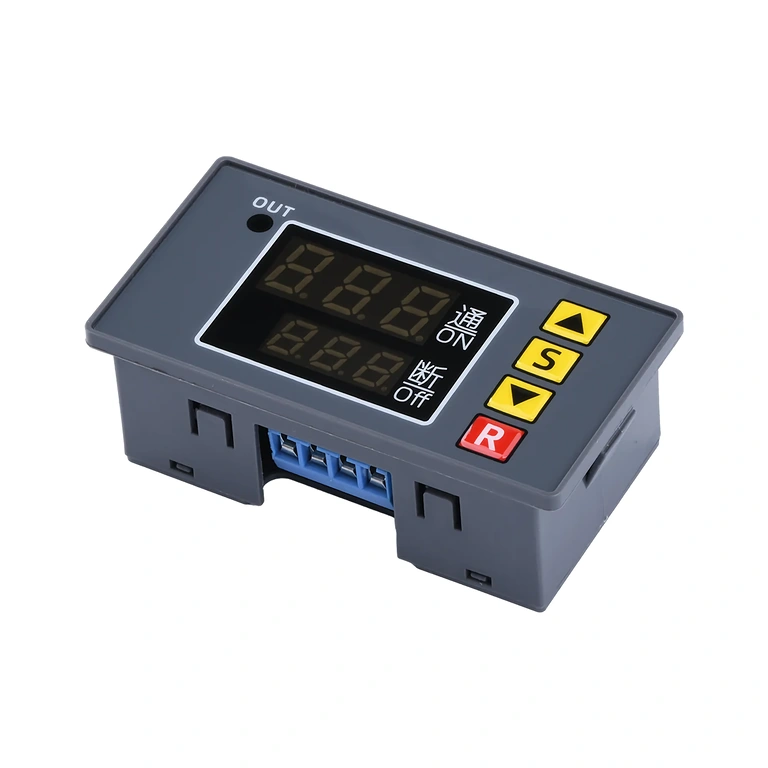

- 1 × Programovateľný cyklický časový modul 24V DC
Často kladené otázky
Môžem toto relé napájať 12V alebo 230V?
Nie. Modul je navrhnutý výhradne pre 24V DC. Pripojenie iného napätia môže spôsobiť trvalé poškodenie obvodu.
Akú maximálnu záťaž môžem pripojiť na výstup relé?
Maximálne 10A na NO kontakte. Pre výkonnejšie spotrebiče odporúčame použiť externý stýkač ovládaný týmto relé.
Stratia sa nastavenia pri výpadku prúdu?
Nie. Nevolatilná pamäť uchová všetky parametre (P0–P5, časy ON/OFF) a cyklus po obnovení napájania automaticky pokračuje.
Ako spustím cyklus pomocou externého senzora alebo tlačidla?
Nastavte P4=OFF a pripojte tlačidlo alebo senzor k portu XH-2.45-2P na doske. Upozornenie: port vyžaduje pripájkovanie konektora alebo vodičov priamo na plošný spoj.
Dá sa obmedziť počet cyklov zapnutia/vypnutia?
Áno. Parameter P3 umožňuje zvoliť nekonečnú slučku alebo pevný počet opakovaní od 1 do 999 cyklov, po ktorých sa relé automaticky vypne.
