Bezkontaktný IR senzor – ovládajte svetlo jednoduchým gestom
Máte plné ruky pri varení, pracujete v dielni alebo potrebujete dodržať hygienické štandardy v kúpeľni? Klasické vypínače sú v takýchto situáciách nepraktické. S týmto bezkontaktným senzorom vám na zapnutie, vypnutie alebo stlmenie LED osvetlenia postačí jednoduché mávnutie rukou vo vzdialenosti 3 – 8 cm od snímača.

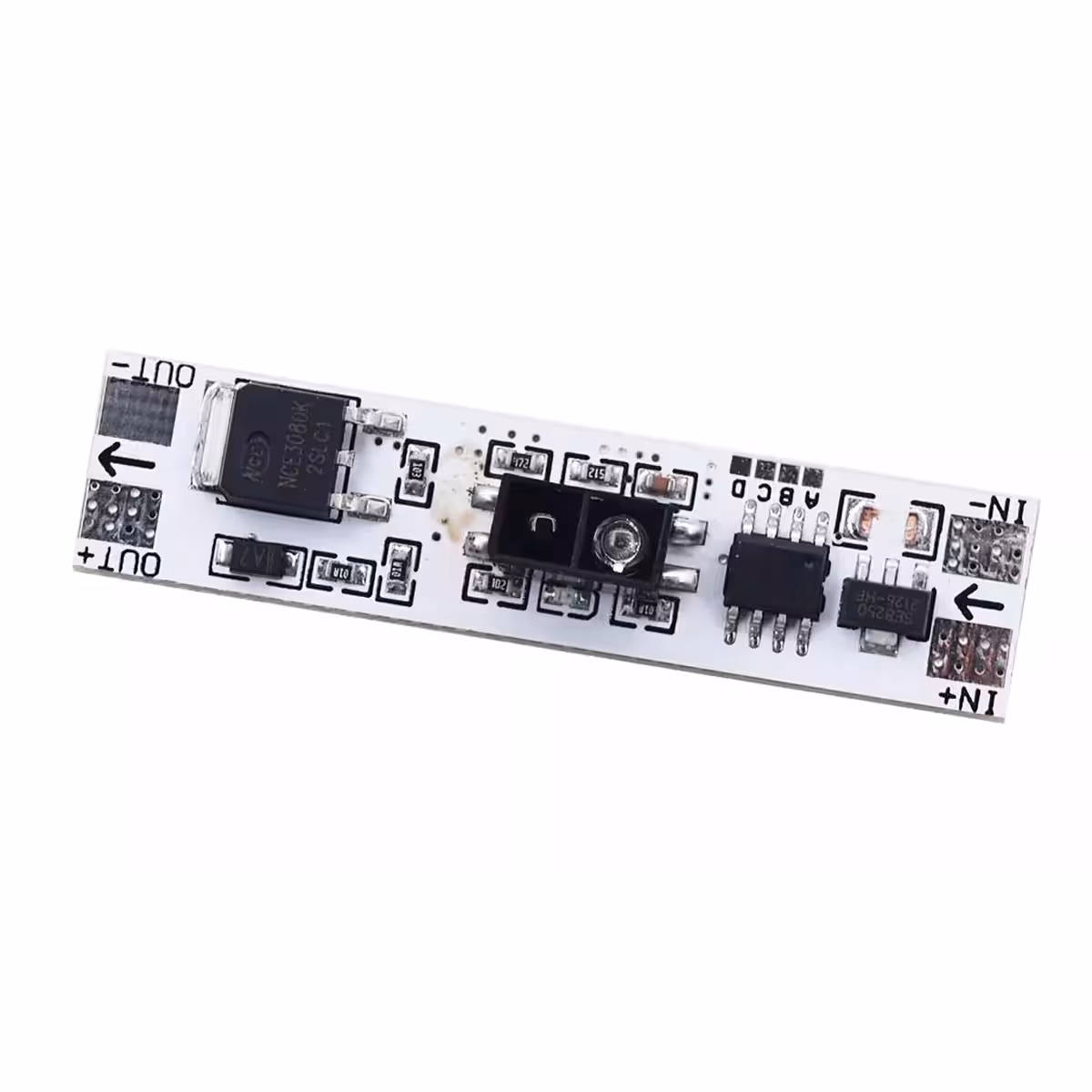

Poznámka: Zariadenie je z výroby nastavené na režim ON/OFF. Pokročilé funkcie, ako je stmievanie alebo plynulý nábeh svetla (fade in/out), aktivujete prepojením pinov A, B, C alebo D na doske plošných spojov podľa návodu nižšie.
Prečo si vybrať práve tento model? (Hlavné výhody):
- Maximálna hygiena a čistota — detekcia gesta na 3–8 cm znamená žiadne odtlačky prstov na nábytku či vypínačoch.
- Všetko v jednom — jeden modul zvláda zapínanie, vypínanie aj plynulé stmievanie bez nutnosti ďalšieho hardvéru.
- Univerzálne napájanie 5V, 12V a 24V DC — kompatibilný s väčšinou bežných LED systémov bez potreby špeciálnych prevodníkov.
- Výkon až 3A / 36W — dostatočný pre 2–3 metre výkonného LED pásu alebo sadu nábytkových bodových svetiel.
- Funkcia Fade in / Fade out — zabezpečuje plynulé rozsvecovanie a zhasínanie, ktoré je príjemné pre oči.
- Kompaktné rozmery 50 × 12 × 7,9 mm — ľahko ho skryjete do profilu, za nábytkovú dosku alebo pod zrkadlo.
- Plug-and-play — po zapojení funguje ihneď v režime ON/OFF bez nutnosti zložitého nastavovania.
Technické detaily a výkon
Infračervený senzor priblíženia reaguje okamžite a nie je ovplyvnený bežným okolitým osvetlením. PWM výstup zabezpečuje plynulú reguláciu intenzity svetla bez nežiaduceho blikania. Interný tranzistor zvládne trvalú záťaž 3A a vďaka presne kalibrovanej zóne detekcie (3–8 cm) je minimalizované riziko náhodného zopnutia pri pohybe v miestnosti.
| Parameter | Hodnota / Detail |
|---|---|
| Napájacie napätie | 5V / 12V / 24V DC |
| Maximálny prúd | 3A |
| Maximálny výkon | 36W |
| Typ senzora | Infračervený (IR) senzor priblíženia |

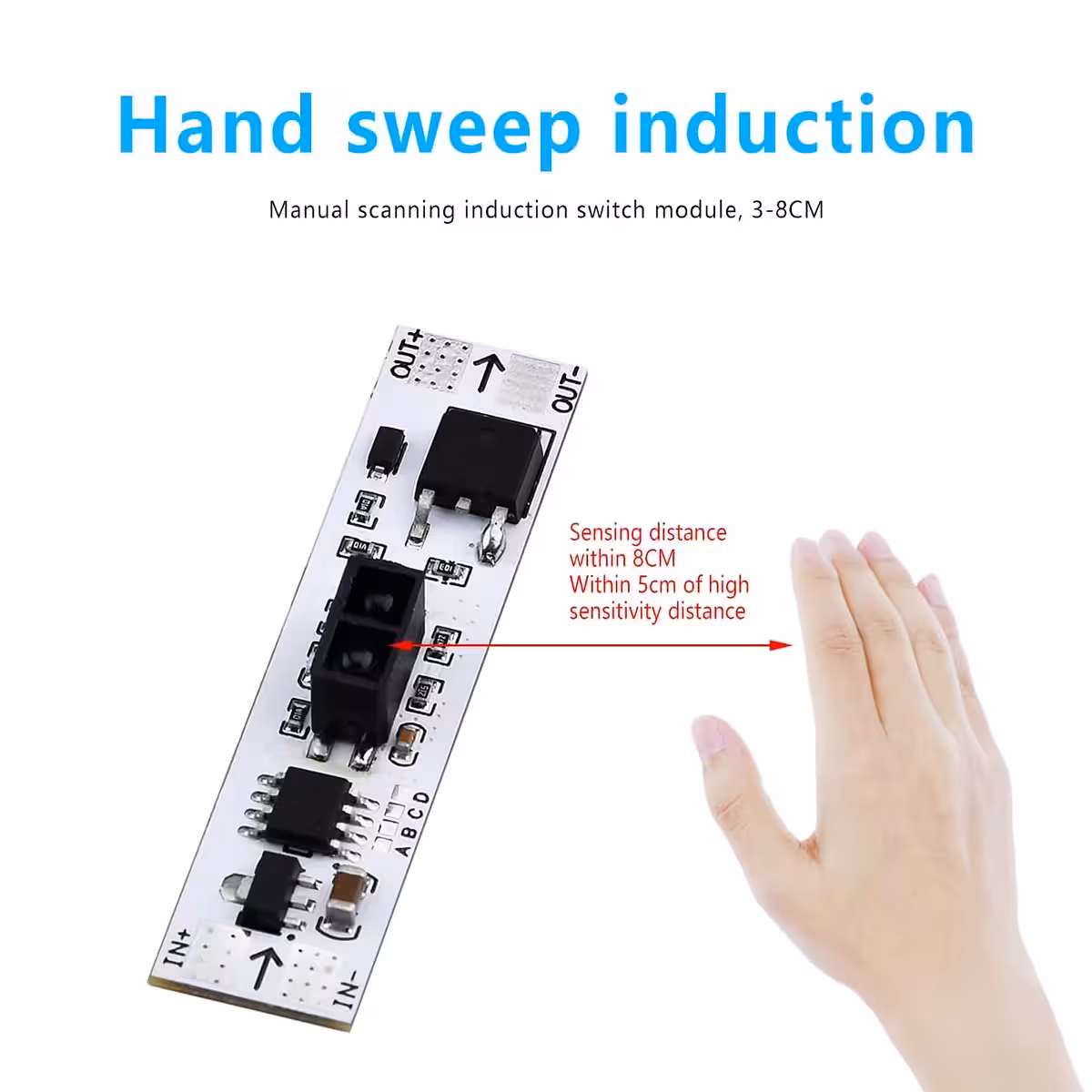

| Vzdialenosť detekcie | 3 – 8 cm |
| Prevádzkové režimy | ON/OFF, stmievač (fade in/out) |
| Spôsob ovládania | Bezkontaktné gesto rukou |
| Kompatibilita | DC LED pásy, moduly, bodové svetlá |
| Rozmery modulu | 50 × 12 × 7,9 mm |
| Spôsob pripojenia | Pripájkovanie vodičov na piny PCB |
Návod na zapojenie a nastavenie
- Základný režim (ON/OFF): Bez akýchkoľvek úprav senzor funguje okamžite po pripojení – mávnutie rukou svetlo zapne alebo vypne.

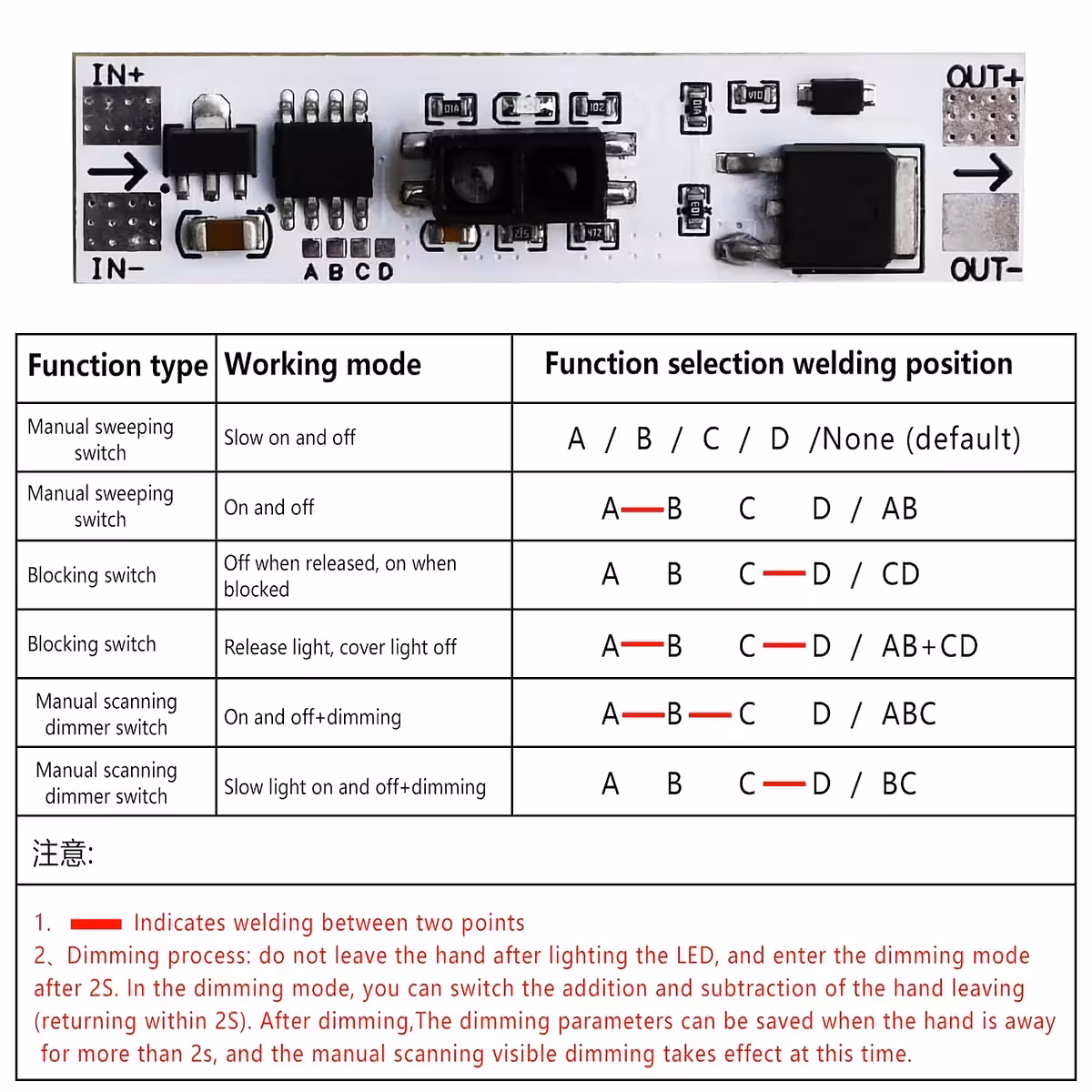

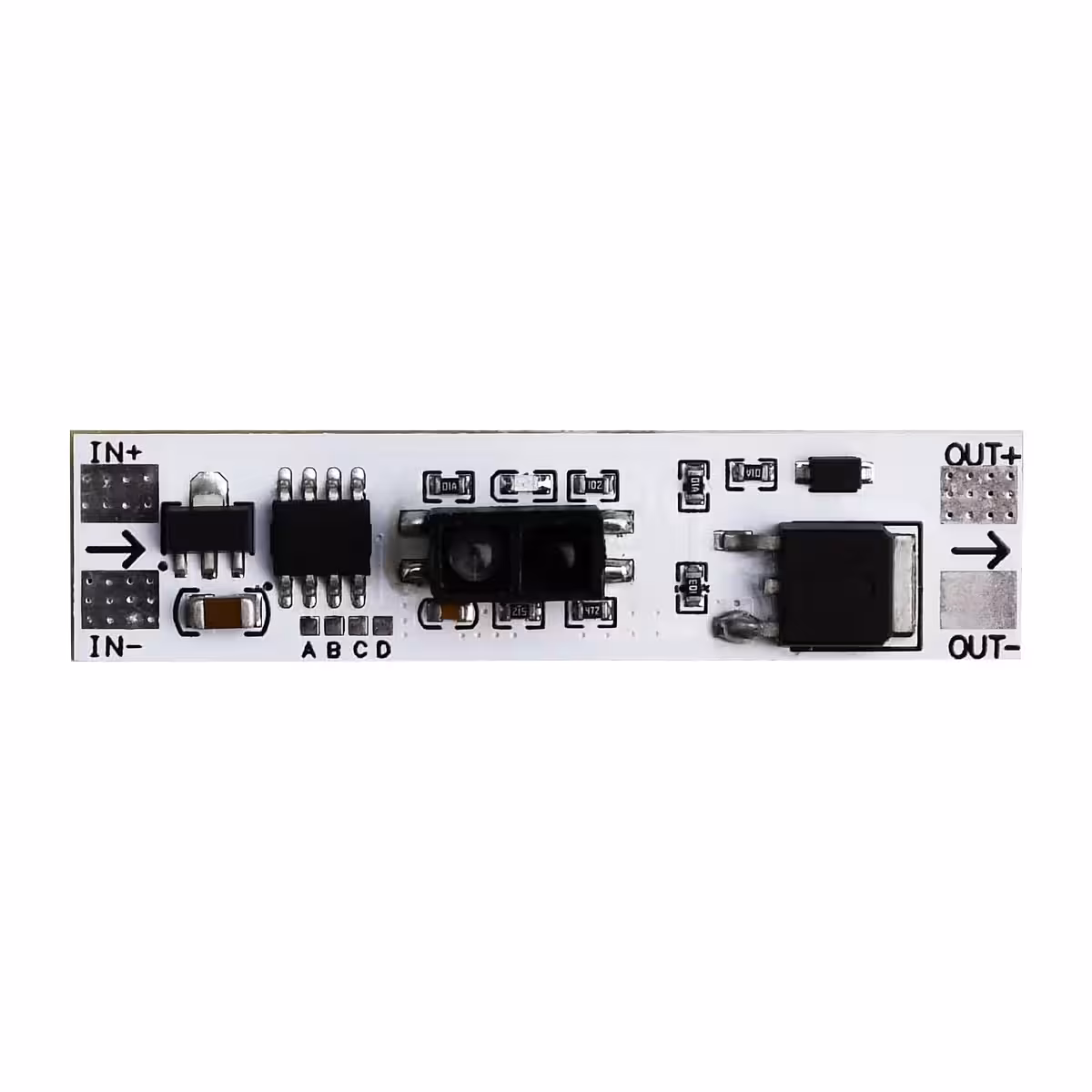

- Aktivácia stmievača: Prepojte (spájkujte) piny A a B na doske. Krátke mávnutie svetlo zapne/vypne, podržanie ruky pred senzorom mení intenzitu jasu.
- Aktivácia Fade In / Fade Out: Prepojte piny C a D pre dosiahnutie efektu postupného rozsvecovania a zhasínania.
- Pokročilé kombinácie: Piny A, B, C a D možno kombinovať podľa technickej špecifikácie pre vytvorenie vlastných svetelných scenárov.

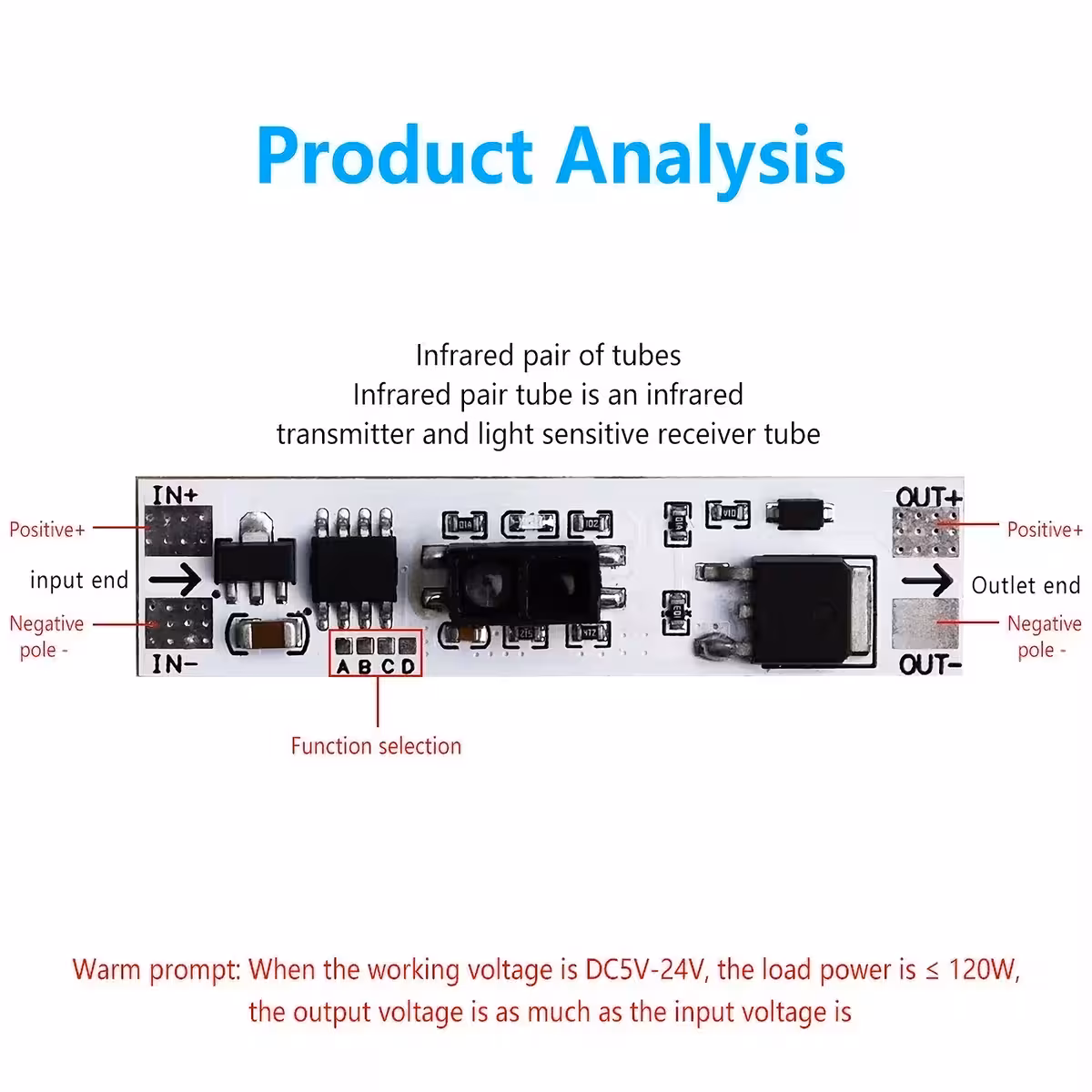

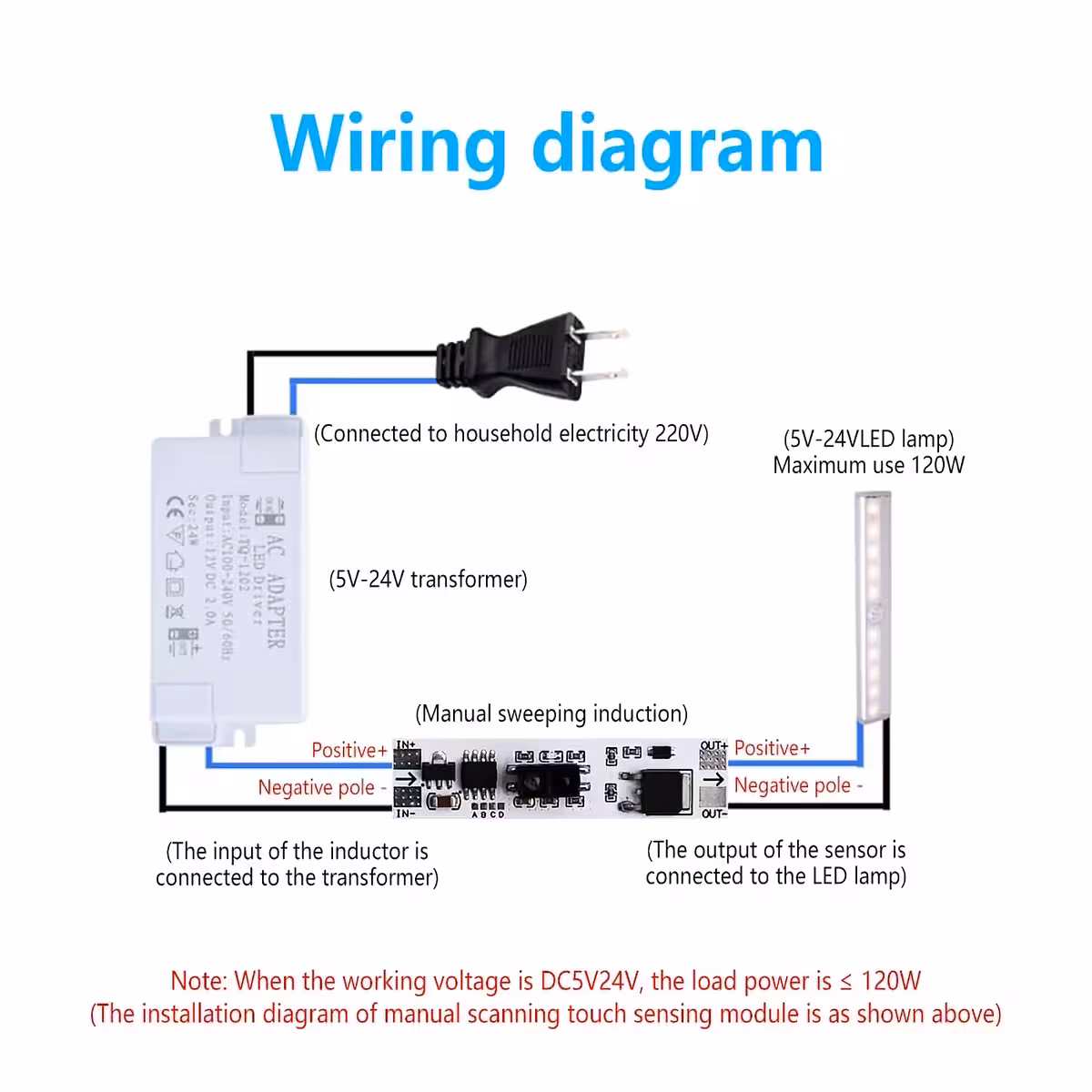

- Elektrické zapojenie: Kladný pól napájania (+) pripojte na VCC, záporný pól (–) na GND a výstup OUT pripojte na kladný pól LED pásu.
- Testovanie: Po pripojení napájania skontrolujte funkčnosť priblížením ruky. Indikačná LED na doske potvrdí detekciu pohybu.
Obsah balenia
- 1 × Bezkontaktný spínač s IR senzorom a funkciou stmievania
Často kladené otázky
Funguje tento senzor s bežnými 12V LED pásmi?
Áno, je plne kompatibilný s jednofarebnými 12V DC LED pásmi. Uistite sa, že celkový odber pásu nepresahuje 3A (pri 12V je to maximálne 36W).
Môže sa svetlo náhodne zapnúť pri prechode okolo?
Nie, detekčná zóna je nastavená na krátku vzdialenosť 3–8 cm. Odporúčame senzor neinštalovať priamo oproti vysoko reflexným plochám alebo do miest s veľmi vysokou frekvenciou pohybu v tesnej blízkosti.
Potrebujem na nastavenie nejaký softvér?
Vôbec nie. Základné funkcie fungujú ihneď. Pokročilé funkcie sa aktivujú fyzickým prepojením pinov na doske, takže nepotrebujete žiadne programovanie ani aplikácie.
Je možné senzor použiť na 230V žiarovky?
Nie. Tento modul je určený výhradne pre nízkonapäťové DC systémy (5V, 12V, 24V). Nie je kompatibilný s elektrickou sieťou 230V AC.
