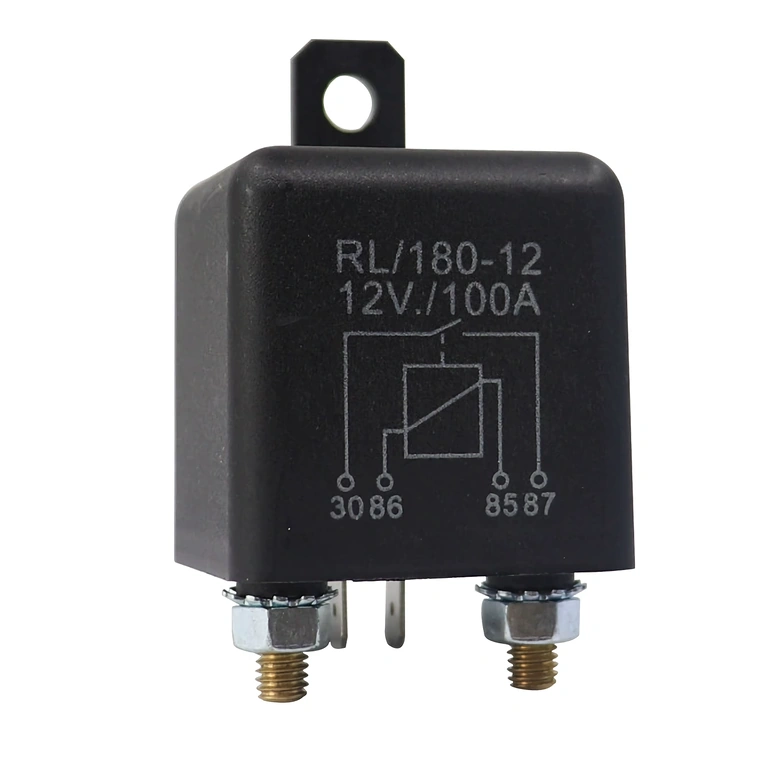

Autorelé 12V 100A – bezproblémové spínanie až do 1200W
Potrebujete spoľahlivo ovládať ventilátor chladiča, posilňovač riadenia alebo výkonný zosilňovač, ktorý má vysoký odber prúdu? Toto relé je navrhnuté tak, aby zvládlo aj náročné podmienky. Zvláda trvalý prúd 100A, jednoducho sa inštaluje a v neaktívnom stave nevykazuje žiadny parazitný odber.
Prečo si vybrať práve tento model? (Hlavné výhody):
- 100A / 1200W bez prehrievania — dimenzované na reálnu záťaž; stabilná prevádzka aj pri vysokých prúdových nárokoch.
- Spínací kontakt (Normally Open – NO) — v pokoji je obvod rozpojený; nulový odber prúdu, keď zariadenie nie je aktívne.
- Duálne terminály pre rýchlu montáž — silové piny so skrutkovými svorkami pre hrubé káble (min. 10 mm²), ovládacie piny so 6 mm konektormi typu faston.
- Kompatibilita s 12V systémami — vhodné pre osobné autá, dodávky, lode, štvorkolky; jednoduchá integrácia do existujúcej elektroinštalácie.

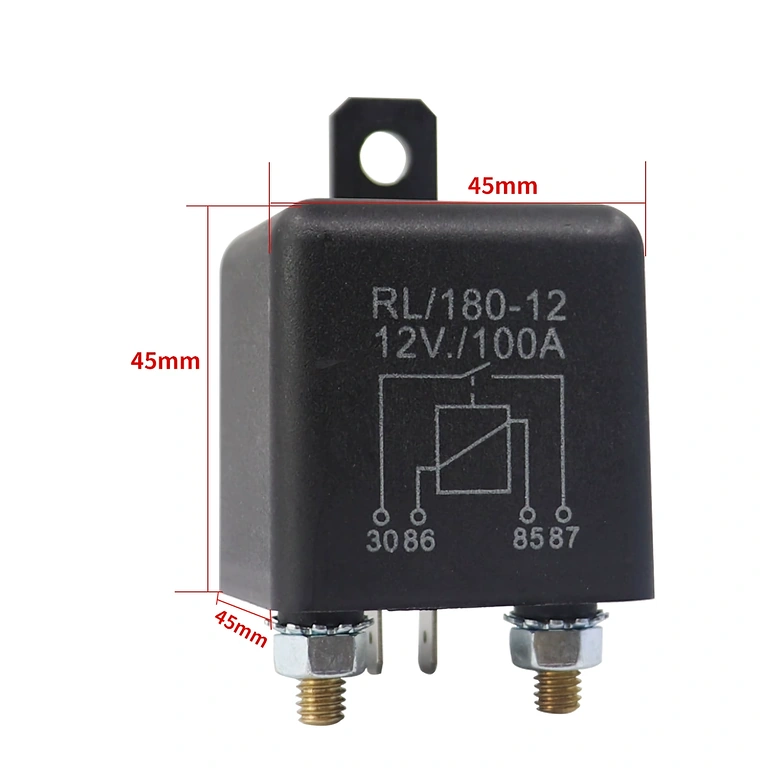

- Kompaktné a odolné — rozmery 4,3 × 4,5 × 8 cm a hmotnosť cca 92 g; telo odoláva vibráciám, vlhkosti a teplotným výkyvom v motorovom priestore.
- Všestranné využitie — hydraulické čerpadlá, ventilátory chladiča, výkonné audio zostavy, meniče napätia, prídavné osvetlenie.
Detaily a výkon
Ovládacia cievka sa aktivuje napätím 12V DC a okamžite zopne silový kontakt, čím pripojí spotrebič k hlavnému napájaniu. Silové piny sú vybavené skrutkovými svorkami, ktoré bezpečne uchytia káble s veľkým prierezom — čo je nevyhnutné pri prúdoch blížiacich sa k 100A. Ovládacie piny využívajú štandardné 6 mm konektory, takže inštalácia prebehne bez nutnosti úprav či špeciálnych adaptérov.
| Parameter | Hodnota / Detail |
|---|---|
| Menovité napätie | 12V DC |
| Menovitý prúd | 100A |
| Maximálny výkon | 1200W |
| Typ kontaktu | Spínací (Normally Open – NO) |
| Počet pinov | 4 |
| Silové terminály | Skrutková svorka |
| Ovládacie terminály | 6 mm konektor (faston) |
| Rozmery | 4,3 × 4,5 × 8 cm |
| Hmotnosť | cca 92 g |
Návod na zapojenie a použitie

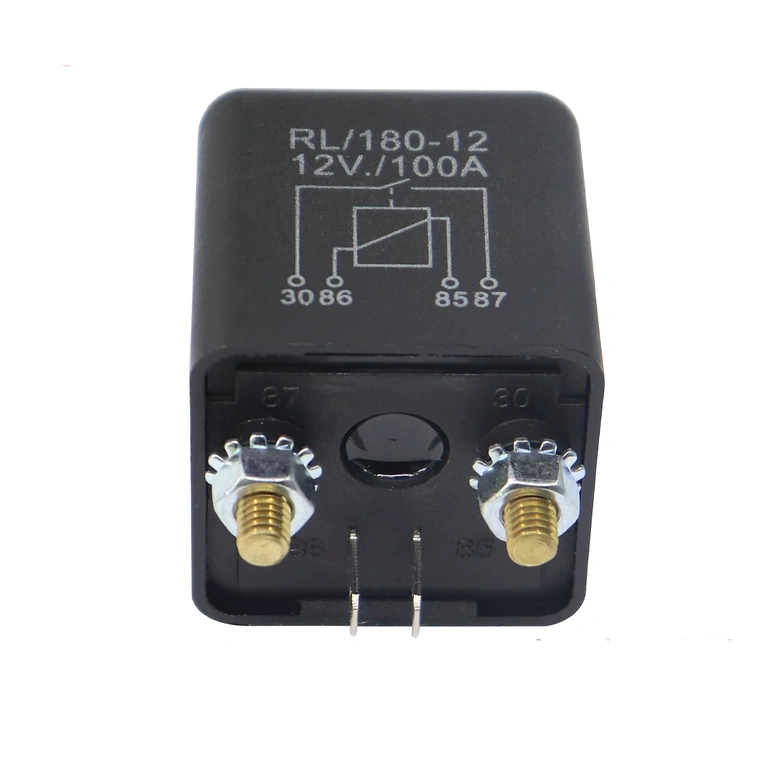

- Identifikujte 2 malé piny (ovládanie) a 2 veľké piny (silové).
- Ovládacie piny pripojte k 12V DC a kostre vozidla (GND) cez spínač alebo riadiaci signál.
- Silové piny zapojte do série so spotrebičom (čerpadlo, ventilátor, zosilňovač atď.) a hlavným napájacím zdrojom.
- Pri prúdoch blížiacich sa k 100A použite káble s prierezom minimálne 10 mm².
- Uistite sa, že napätie a prúd pripojeného zariadenia neprekračujú limity 12V / 100A / 1200W.
- Relé mechanicky upevnite, aby ste znížili vplyv vibrácií na spoje.
Obsah balenia
- 1 × Autorelé 12V 100A (4 piny, NO)
Často kladené otázky
Funguje s elektroinštaláciou môjho auta?
Áno. Relé je určené pre 12V DC, čo je štandardné napätie v osobných autách, dodávkach, lodiach či štvorkolkách. Integrácia je priama a bezproblémová.
Môžem ho použiť pre výkonný auto zosilňovač?
Áno. Relé zvláda až 100A / 1200W, čo je dostatočná rezerva pre výkonné zosilňovače a subwoofery, pokiaľ neprekročíte menovité hodnoty.
Aký kábel použiť na silové terminály?
Pri prúdoch blížiacich sa k 100A použite káble s prierezom minimálne 10 mm². Pri nižších prúdoch môžete prierez úmerne znížiť podľa bežných noriem pre elektroinštaláciu vozidiel.
Čo znamená, že je relé „Normally Open“?
Znamená to, že v pokoji – bez napätia na cievke – je silový obvod rozpojený. Zopne sa a napája spotrebič až v momente, keď cievka dostane 12V signál. V pohotovostnom režime tak relé nemá žiadny odber.
