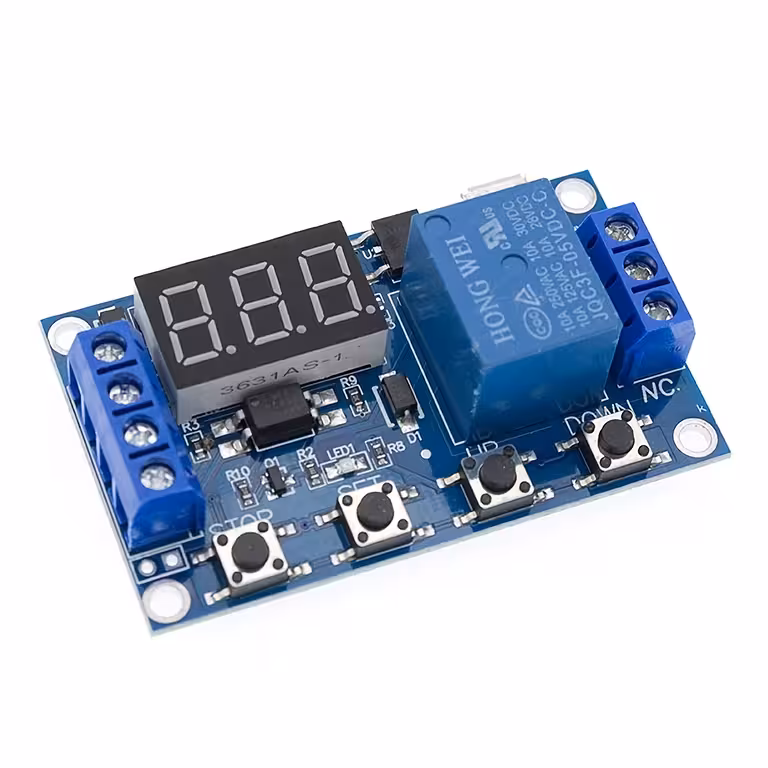

Relé modul s oneskorením a nastaviteľným časom, kompatibilný 6–30V (možné napájanie MicroUSB 5V). Ideálny pre priemyselné aplikácie a DIY projekty, ktoré vyžadujú relé modul s oneskorením, ovládanie a nastaviteľný čas, s digitálnym displejom a ochranou proti rušeniu.
Kľúčové vlastnosti
Napájacie napätie: 5V (MicroUSB) alebo 6–30V DC
Spúšťač: High Level Trigger 3–24V
Výstupná kapacita: až 30VDC 5A alebo 220VAC 5A
Izolácia optočlenom: zvyšuje odolnosť proti rušeniu a pamätá nastavenia
Rozlíšenie času: nastaviteľné 0.1 s – 999 min
Digitálny displej: rastúce alebo klesajúce zobrazovanie, indikátor stavu
Rozmery: 62 × 38 × 17 mm
Výhody
Intuitívne nastavenie — tlačidlá SET / UP / DOWN / STOP pre rýchle nastavenie
Spoľahlivá prevádzka v elektricky rušnom prostredí vďaka optočlenu
Viac režimov (P1–P4) pre flexibilitu v automatizáciách
Trvalá pamäť parametrov po nastavení
Kompaktný a ľahko integrovaný do panelov alebo DIY projektov
Technické špecifikácie
Parameter
Detail
Napájacie napätie
5V MicroUSB alebo 6–30V DC
Spúšťač
High Level 3–24V
Typ izolácie
Optočlen
Prepínací prúd
≤ 5A (až 30VDC alebo 220VAC)
Interval času
0.1 s – 999 min (voliteľný)
Režimy
P1 (pulse on), P2 (delay then on), P3 (loop), P4 (hold then delay)
Rozmery
62 × 38 × 17 mm
Rozlíšenie displeja
0.1 s / 1 s / 1 min (voliteľné cez desatinnú pozíciu)
Prevádzkové režimy (podrobne)
P1 — Pulse ON (OP)
Po prijatí signálu relé zapne na dobu OP a potom sa vypne. Podrežimy:
P1.1 — ignoruje opakované signály počas OP
P1.2 — opakovaný signál reštartuje časovač OP
P1.3 — reset signál zastaví relé a časovač
P2 — Delay then ON
Po signáli modul čaká CL, potom aktivuje relé na OP a následne vypne.
P3 — Loop (cyklus ON/OFF)
P3.1 — spustí cyklus ON/OFF po signáli; P3.2 — spustí automatický cyklus pri zapnutí napájania bez signálu. Počet cyklov (LOP) je nastaviteľný alebo neobmedzený.
P4 — Hold then Delay
Relé zostáva aktívne, pokiaľ je prítomný signál. Po jeho zmiznutí začne odpočet OP; po jeho uplynutí sa vypne. Počas signálu sa časovač resetuje.
Nastavenie parametrov (krok za krokom)
Uistite sa, že modul má správne napájanie (5V MicroUSB alebo 6–30V na konektoroch).
V hlavnom rozhraní podržte SET 2 s pre vstup do menu výberu režimu.
Použite UP/DOWN pre výber P1–P4; krátko SET pre úpravu parametrov OP / CL / LOP.
Po nastavení hodnôt podržte SET 2 s pre uloženie a návrat do hlavného rozhrania.
Použite STOP pre rýchlu zmenu stavu ON/OFF (núdzové zastavenie).
Výber časového intervalu
Krátko stlačte STOP v menu nastavenia pre posun desatinnej čiarky a výber rozlíšenia (0.1 s / 1 s / 1 min). Príklad: OP = 03.2 zobrazuje 3,2 sekundy.
Upozornenia a zapojenie
Upozornenie na kontakty relé — sú pasívne; nesprávne zapojenie môže byť nebezpečné pri vysokom napätí (220VAC).
Vývody relé sú odkryté — vyhnite sa priamemu kontaktu počas prevádzky.
Signál spúšťača používajte podľa špecifikácie (High Level 3–24V).
Voliteľne pripojte zem signálu k zemi systému len ak projektové špecifikácie dovolia.
Odporúčané aplikácie
Priemyselné a domáce automatizácie
Ovládanie malých motorov, čerpadiel a ventilov (dodržiavajte max. prúd)
DIY systémy s Arduino / PLC pre časovo riadené príkazy
Projekty vyžadujúce relé modul s oneskorením a displejom pre monitorovanie
Často kladené otázky
Môže sa napájať cez MicroUSB?
Áno — MicroUSB 5V je podporované; alternatívne 6–30V na konektoroch.
Aký je maximálny prúd na kontakte?
Až 5A pri 30VDC alebo 220VAC (skontrolujte podmienky záťaže a činiteľ výkonu).
Minimálny časový interval?
0.1 s (závisí od desatinnej pozície) až 999 minút.
Technická poznámka
Modul obsahuje optočlenovú izoláciu, trvalú pamäť parametrov a podporu viacerých prevádzkových režimov (P1–P4). Odporúča sa používateľom, ktorí potrebujú relé modul s oneskorením, ovládaním a nastaviteľným časom, s viditeľným displejom a presnou kontrolou.
