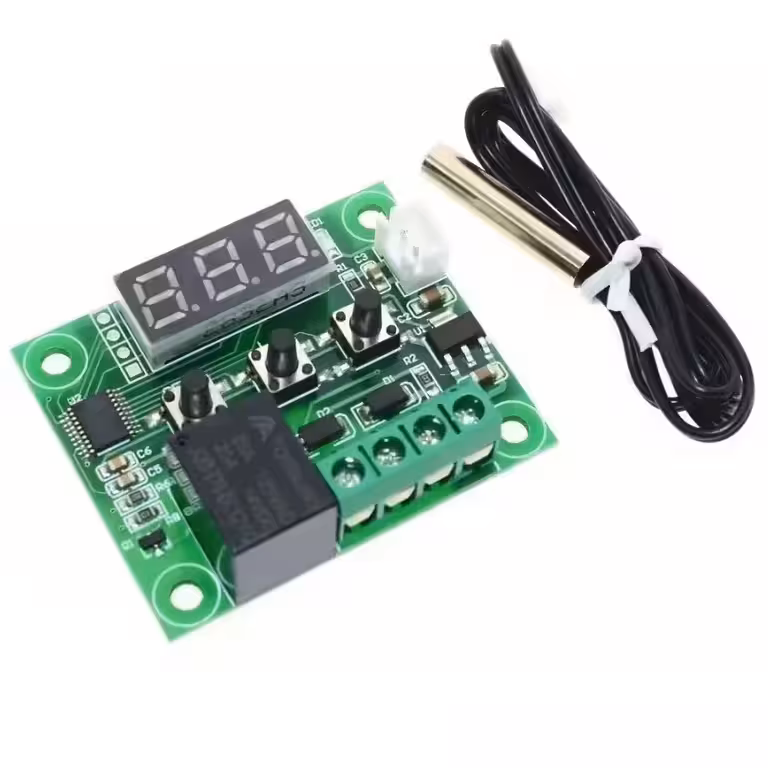

Programovateľný digitálny termostat W1209 – automatická regulácia teploty od -50 °C do +110 °C
Potrebujete presne udržiavať teplotu v domácej chladničke, inkubátore, akváriu alebo solárnom systéme? Bez spoľahlivého riadenia riskujete prehriatie alebo zbytočné plytvanie energiou. Digitálny termostat W1209 tento problém vyrieši jednoducho, kompaktne a za dostupnú cenu.
Poznámka: Pre elektrické záťaže presahujúce 20 A odporúčame použiť externý stykač, ktorý bude spínaný relé termostatu.
Prečo si vybrať práve tento model? (Kľúčové výhody):
- Široký merací rozsah — pokrýva teploty od -50 °C do +110 °C, takže je vhodný do mrazničiek aj pre vykurovacie telesá.
- Výkonné 20A relé (NO/NC) — priamo ovláda menšie kompresory, elektrické ohrievače alebo elektroventily bez potreby ďalších obvodov.
- Rozlíšenie 0,1 °C — žiadne zaokrúhľovanie; termostat reaguje na minimálne zmeny, čo je kľúčové pre citlivé procesy.
- Plne programovateľné parametre — režim kúrenia/chladenia, nastaviteľná hysterézia, oneskorenie zopnutia, kalibrácia senzora a alarm vysokej teploty.
- Nízka spotreba 35–65 mA — funguje bez problémov aj pri napájaní z batérie alebo solárneho panelu.
- NTC sonda v balení — stačí zapojiť a môžete začať, nemusíte dokupovať žiadne príslušenstvo.
Detaily a výkon
Modul W1209 aktualizuje meranie každých 0,5 sekundy, vďaka čomu relé reaguje okamžite na akúkoľvek náhlu zmenu teploty — čo je dôležité najmä pri chladiarenských aplikáciách. Prepínacie relé NO/NC vám poskytuje úplnú flexibilitu: môžete využiť priamu alebo inverznú logiku bez nutnosti úpravy zapojenia. Ak vám dĺžka alebo špecifikácie priloženej NTC sondy nevyhovujú, môžete ju nahradiť PTC sondou — modul podporuje oba typy. Vďaka rozmerom 48,5 x 40 mm ho ľahko integrujete do akéhokoľvek krytu alebo rozvádzača.
| Parameter | Hodnota / Detail |
|---|---|
| Rozsah meraných teplôt | -50 °C až +110 °C |
| Kompatibilita sond | NTC (súčasť balenia), PTC |
| Rozlíšenie displeja | 0,1 °C |
| Presnosť merania | ±0,1 °C |
| Presnosť hysterézie | 0,1 °C |
| Obnovovacia frekvencia | 0,5 sekundy |
| Prúdový odber | 35 mA – 65 mA |
| Displej | LED 0,28 palca, 3 číslice |
| Napájacie napätie | 12 V DC |
| Maximálny prúd relé | 20 A |
| Typ relé | Prepínacie: Spínací kontakt (NO) / Rozpínací kontakt (NC) |
| Prevádzková teplota | -10 °C až +60 °C, vlhkosť 20 % – 85 % |
| Rozmery modulu | 48,5 x 40 mm |
Návod na programovanie a použitie
- Stlačte a podržte tlačidlo SET na 5 sekúnd pre vstup do menu parametrov.
- Medzi parametrami sa pohybujte tlačidlami + a –, výber potvrďte tlačidlom SET.
- P0 – Režim prevádzky: C (chladenie) / H (kúrenie) — predvolené: C
- P1 – Hysterézia: rozsah 0,1 – 30 °C — predvolené: 2
- P2 – Horný limit teploty: max 110 °C — predvolené: 110
- P3 – Spodný limit teploty: min -50 °C — predvolené: -50
- P4 – Kalibrácia senzora: -7 °C až +7 °C — predvolené: 0
- P5 – Oneskorenie zopnutia relé: 0 – 600 sekúnd — predvolené: 0
- P6 – Alarm vysokej teploty: 0 – 110 °C — predvolené: OFF
- Pre obnovenie továrenských nastavení: stlačte súčasne tlačidlá + a –.
- Senzor namontujte snímacou časťou nahor, mimo priameho prúdenia vzduchu, aby ste zabezpečili presné meranie.
Obsah balenia
- 1x Digitálny termostatický modul W1209
- 1x Teplotná sonda NTC
Často kladené otázky
Aké napájacie napätie vyžaduje termostat W1209?
Zariadenie vyžaduje napájanie 12 V DC. Pre použitie v sieti 230 V AC je nutné použiť vhodný napájací adaptér.
Dokáže ovládať chladničkový kompresor alebo vykurovacie teleso?
Áno. Relé s prúdom 20 A umožňuje priame ovládanie menších kompresorov, elektrických ohrievačov, ventilov či ventilátorov. Pri záťaži nad 20 A použite externý stykač ovládaný týmto relé.
Je možné vymeniť NTC sondu za dlhšiu alebo iný typ?
Áno, modul podporuje NTC aj PTC sondy. Môžete použiť sondu s dlhším káblom alebo inými vlastnosťami bez nutnosti ďalších úprav.
Ako prepnem medzi režimom chladenia a kúrenia?
Vstúpte do menu (podržte SET na 5 sekúnd) a upravte parameter P0: H pre kúrenie, C pre chladenie.
Aký je praktický rozdiel medzi NO a NC kontaktom?
Kontakt NO (Normal Open – spínací) sa zopne pri aktivácii relé — používa sa, ak chcete zariadenie zapnúť po dosiahnutí nastavenej teploty. Kontakt NC (Normal Closed – rozpínací) sa pri aktivácii rozpojí — užitočné, ak potrebujete zariadenie pri dosiahnutí limitu vypnúť.
