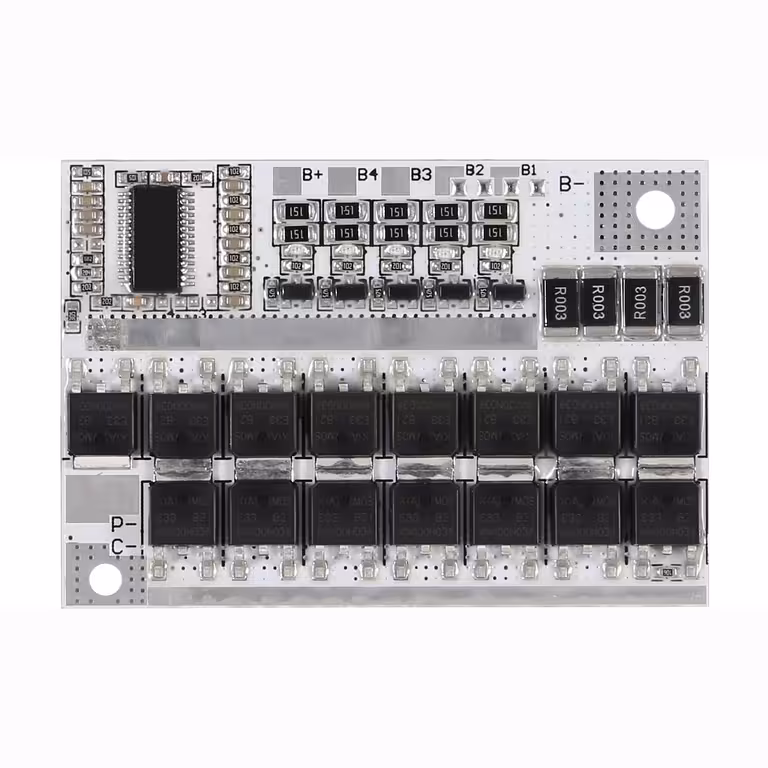

BMS 5S 100A 21V – Spoľahlivá ochrana pre vaše Li-Ion 18650 batériové zostavy
Ak si staviate vlastný batériový pack, určite nechcete, aby ho zničilo náhodné prebitie alebo nečakaný skrat. Kvalitný BMS modul 5S 100A 21V je neviditeľným strážcom, ktorý zasiahne skôr, než vznikne problém. Monitoruje každú bunku samostatne, automaticky ich vyvažuje a v prípade poruchy okamžite preruší obvod v priebehu mikrosekúnd.
Poznámka: BMS modul neobsahuje 18650 články. Tie je potrebné zakúpiť samostatne. Modul je kompatibilný aj s 3S a 4S konfiguráciami.
Prečo si vybrať práve tento model? (Kľúčové výhody):
- Špičkový prúd 100A — bez problémov zvládne nárazové odbery pri štarte elektrického náradia alebo dronov bez zbytočného odpájania.
- Pasívne balansovanie 60mA — v reálnom čase vyrovnáva napätie medzi 5 článkami, čím predlžuje životnosť packu a zabezpečuje maximálnu kapacitu pri každom cykle.
- 4-násobná ochrana — komplexné zabezpečenie proti prebitiu, hlbokému vybitiu, nadprúdu a skratu v jednom kompaktnom riešení.
- Nízkoprofilový dizajn (3,4 mm) — vďaka tenkému vyhotoveniu sa zmestí aj do stiesnených priestorov, ideálne pre DIY powerbanky alebo RC modely.
- Univerzálnosť (3S, 4S, 5S) — jeden modul pokryje projekty s napätím 11,1 V, 14,8 V aj 21 V, takže nemusíte kupovať rôzne typy pre rôzne zostavy.
Detaily a výkon
Obvod využíva výkonové MOSFET tranzistory dimenzované na trvalý vybíjací prúd 80A a trvalý nabíjací prúd 60A. Tieto hodnoty zabezpečujú stabilnú prevádzku bez prehrievania pri bežnom zaťažení. Vypínacie napätie na článok je nastavené na 4,25 V pri nabíjaní a 3,00 V pri vybíjaní, čo sú ideálne limity pre ochranu Li-Ion chémie pred degradáciou.
Pasívne balansovanie funguje na princípe vybíjania prebytočného napätia z plnších článkov, čím sa celý pack pred koncom nabíjania zjednotí. Výsledkom je vyššia využiteľná kapacita a menej problémov spôsobených nerovnomerným napätím. Ochrana proti skratu reaguje v mikrosekundách, čo je výrazne rýchlejšie než akákoľvek mechanická poistka.
| Parameter | Hodnota / Detail |
|---|---|
| Kompatibilita článkov | Li-Ion 18650 (5S konfigurácia) |
| Menovité napätie packu | 21V (5 x 4,2V) |
| Trvalý nabíjací prúd | 60A |
| Trvalý vybíjací prúd | 80A |
| Špičkový prúd | 100A |
| Maximálne napätie na článok | 4,25 ± 0,05V |
| Minimálne napätie na článok | 3,00 ± 0,025V |
| Balansovací prúd | 60mA (pasívne balansovanie) |
| Ochrana proti skratu | Áno |
| Ochrana proti prebitiu | Áno |
| Ochrana proti hlbokému vybitiu | Áno |
| Kompatibilita 3S / 4S | Áno |
| Rozmery | 62 x 42 x 3,4 mm |
Obsah balenia
- 1x BMS modul 5S 100A 21V
Často kladené otázky
Môžem použiť tento BMS s Li-Po článkami namiesto Li-Ion 18650?
Technicky áno, Li-Po články majú rovnaký napäťový profil (3,7 V menovité / 4,2 V maximálne). Pred zapojením si však vždy overte špecifikácie vašich konkrétnych článkov, pretože niektoré Li-Po typy môžu mať odlišné prahové hodnoty.
Čo sa stane pri skrate na výstupe?
Modul deteguje nadprúd v priebehu mikrosekúnd a automaticky odpojí vybíjací obvod. Tým chráni akumulátory aj pripojené zariadenie. Po odstránení príčiny skratu sa modul resetuje (automaticky alebo manuálne, podľa verzie).
Funguje modul aj s menej ako 5 článkami v sérii?
Áno, modul plne podporuje aj 3S (11,1 V) a 4S (14,8 V) konfigurácie so zachovaním všetkých ochranných funkcií a balansovania. Nie je potrebné kupovať samostatný modul pre každú konfiguráciu.
Je potrebný chladič pri vysokých prúdoch?
Pri trvalom zaťažení do 80A a bežnej okolitej teplote funguje modul stabilne aj bez prídavného chladenia. Ak však plánujete často využívať špičkový prúd 100A, odporúčame zabezpečiť dobré prúdenie vzduchu alebo pridať malý chladič na MOSFET tranzistory pre dlhšiu životnosť.
Je možné nabíjať a vybíjať cez rovnaký konektor?
Tento model využíva konfiguráciu so spoločným portom pre nabíjanie aj vybíjanie. Pre správne zapojenie nabíjačky a záťaže na jeden port sa riaďte priloženou schémou zapojenia.
