Digitálny voltmeter a ampérmeter do panela – súčasné meranie AC napätia a prúdu bez kompromisov
Ak potrebujete mať dokonalý prehľad o dianí vo vašom elektrickom rozvádzači a sledovať napätie aj prúd v reálnom čase, tento prístroj je ideálnym riešením. Digitálny AC voltmeter a ampérmeter (60–500 V / 0–100 A) zobrazuje obe hodnoty súčasne na prehľadnom LED displeji. Vďaka kompaktnej konštrukcii je určený na montáž do otvoru s priemerom 22 mm. Žiadne prepínanie, žiadne zbytočné komplikácie.
Poznámka: Prístroj je určený výhradne na meranie striedavého prúdu (AC). Nie je kompatibilný s jednosmernými (DC) sieťami. Pre dosiahnutie maximálnej presnosti pri meraní nízkych prúdov odporúčame prevliecť fázový vodič cez prúdový transformátor 3 až 5-krát.
Prečo si vybrať tento model? (Kľúčové výhody):
- Súčasné meranie bez prepínania — napätie a prúd vidíte na displeji naraz, čo šetrí čas a eliminuje chyby pri čítaní hodnôt.
- Široký rozsah použitia — meria napätie od 60 V do 500 V a prúd od 0 do 100 A, takže je vhodný pre bežné domové rozvody (230 V) aj priemyselné aplikácie.
- Vysoko kontrastný LED displej — údaje sú výborne čitateľné aj v slabo osvetlených priestoroch alebo pri pohľade z väčšej vzdialenosti.
- Kompaktná montáž 22 mm — vďaka rozmerom 31×31 mm na paneli je ideálny do rozvádzačov s obmedzeným priestorom.
- Neinvazívne meranie prúdu — fázový vodič jednoducho prevlečiete cez magnetický krúžok (prúdový transformátor), takže nemusíte prerušovať existujúcu kabeláž.
- Nastaviteľná presnosť — pri meraní nízkych prúdov (pod 10 A) stačí vodič prevliecť cez cievku 3–5 krát, čím výrazne zvýšite citlivosť merania.
Detaily a technické parametre

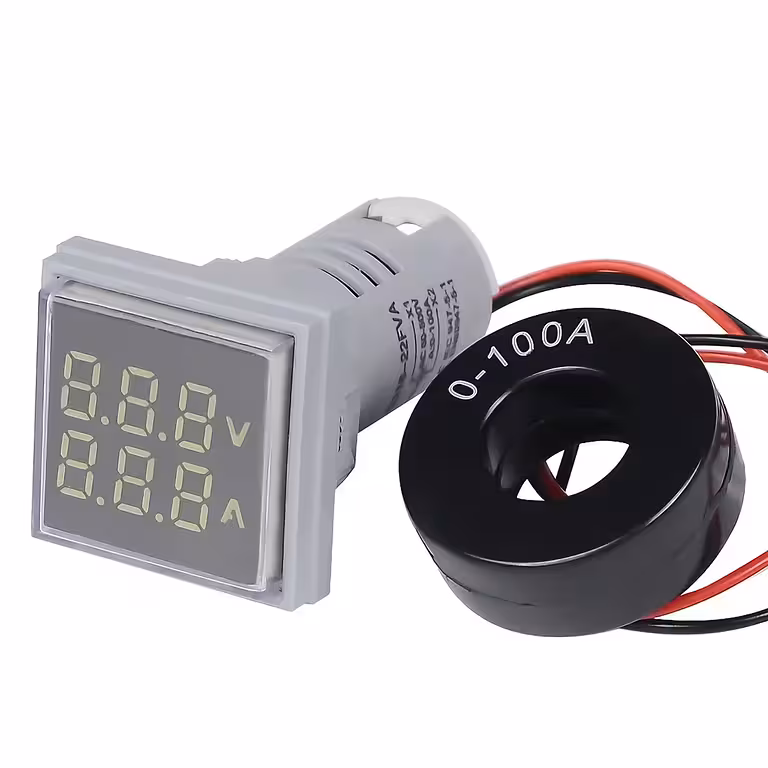

Modul v sebe spája AC voltmeter a ampérmeter s prúdovým transformátorom v jednom kompaktnom tele. Svorky L a N slúžia na napájanie prístroja a meranie sieťového napätia, zatiaľ čo prúd sa meria bezkontaktne pomocou magnetického krúžku. Inštalácia je rýchla a nevyžaduje zásah do elektrického obvodu. Namerané hodnoty sú okamžite spracované a zobrazené na jasnom LED displeji.
| Parameter | Hodnota / Detail |
|---|---|
| Rozsah merania napätia | 60 – 500 V AC |
| Rozsah merania prúdu | 0 – 100 A AC |
| Typ siete | Len striedavý prúd (AC) |
| Typ displeja | LED, vysoký jas |
| Rozmery na paneli | 31 × 31 mm |
| Montážny otvor | 22 mm |
| Farba krytu | Biela |
| Spôsob merania prúdu | Prúdový transformátor (magnetický krúžok, neinvazívne) |
| Odporúčané závity pre presnosť | 3 – 5 prevlečení vodiča (pre nízke prúdy) |
Návod na zapojenie a použitie
- Do panela rozvádzača vyvŕtajte otvor s priemerom 22 mm a vložte doň modul voltampérmetra.
- Pripojte fázový vodič (L) siete na svorku L prístroja.
- Pripojte nulový vodič (N) siete na svorku N prístroja.
- Fázový vodič spotrebiča prevlečte cez magnetický krúžok (prúdový transformátor). Pri prúdoch pod 10 A urobte pre vyššiu presnosť 3–5 závitov.
- Koniec fázového vodiča pripojte k spotrebiču a nulový vodič spotrebiča pripojte priamo k nulovému vodiču siete (N).
- Po zapnutí napájania sa na LED displeji okamžite zobrazia hodnoty napätia a prúdu.
Obsah balenia
- 1 × Digitálny AC voltmeter a ampérmeter 60–500 V / 0–100 A, biely kryt
Často kladené otázky
Funguje prístroj aj na jednosmerný prúd (DC)?
Nie. Prístroj je určený výhradne pre AC siete. Pripojenie k DC zdroju môže spôsobiť poškodenie modulu alebo nesprávne meranie.
Musím pri inštalácii strihať alebo upravovať fázový vodič?
Nie. Vodič stačí prevliecť cez magnetický krúžok prúdového transformátora. Obvod zostáva neporušený a inštalácia je úplne neinvazívna.
Prečo je potrebné prevliecť vodič cez cievku viackrát?
Každé ďalšie prevlečenie zosilňuje detekované magnetické pole. Pri nízkych prúdoch (pod 5–10 A) týmto spôsobom (3–5 závitov) výrazne zvýšite presnosť merania.
Môžem s ním monitorovať bežný domáci spotrebič na 230 V?
Áno, bez problémov. Prístroj je ideálny pre jednofázové siete 230 V, pokiaľ odber spotrebiča nepresahuje 100 A.
Aký veľký otvor potrebujem v paneli?
Potrebujete kruhový otvor s priemerom 22 mm. Čelná strana modulu má rozmery 31 × 31 mm.
