Univerzálny tester pre bicykel a elektrickú kolobežku – bezkefkový motor s Hall senzormi, 24-72V

Hlavné funkcie:

• Kontrola výstupov 3 fáz motora a riadiacej jednotky
• Testovanie prepojenia medzi riadiacou jednotkou a Hallovými senzormi
• Kontrola Hallových senzorov na výstupe motora
• Testovanie plynovej rukoväte
• Kontrola brzdového signálu pre bezpečnosť
• Kompatibilný s väčšinou bezuhlíkových elektrických vozidiel

Technické špecifikácie:

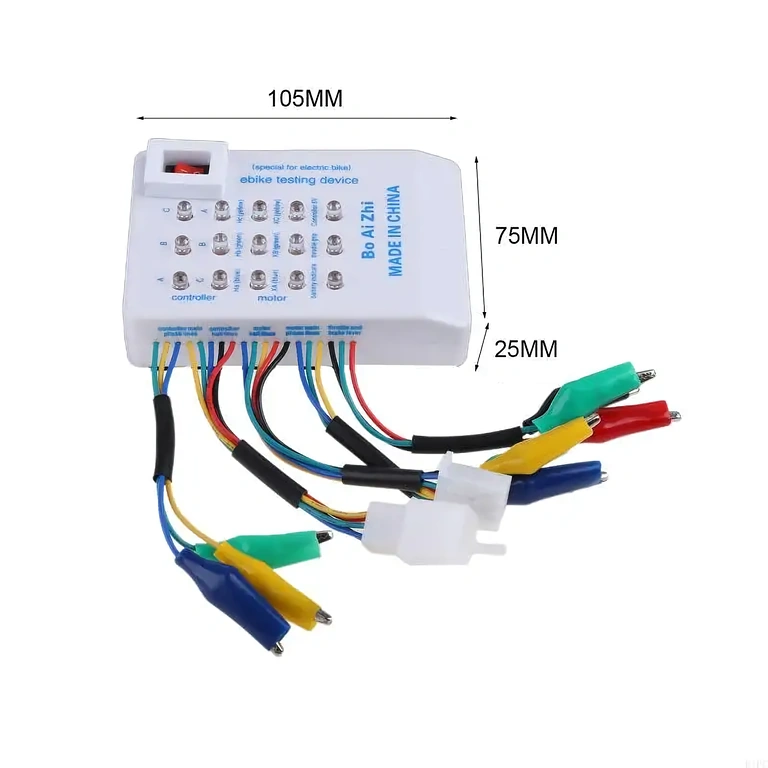

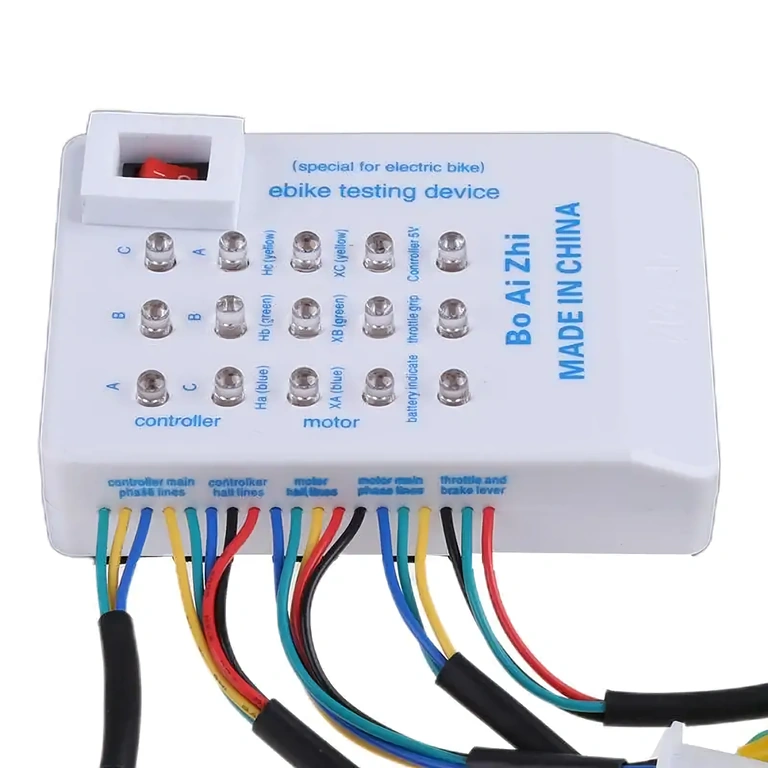

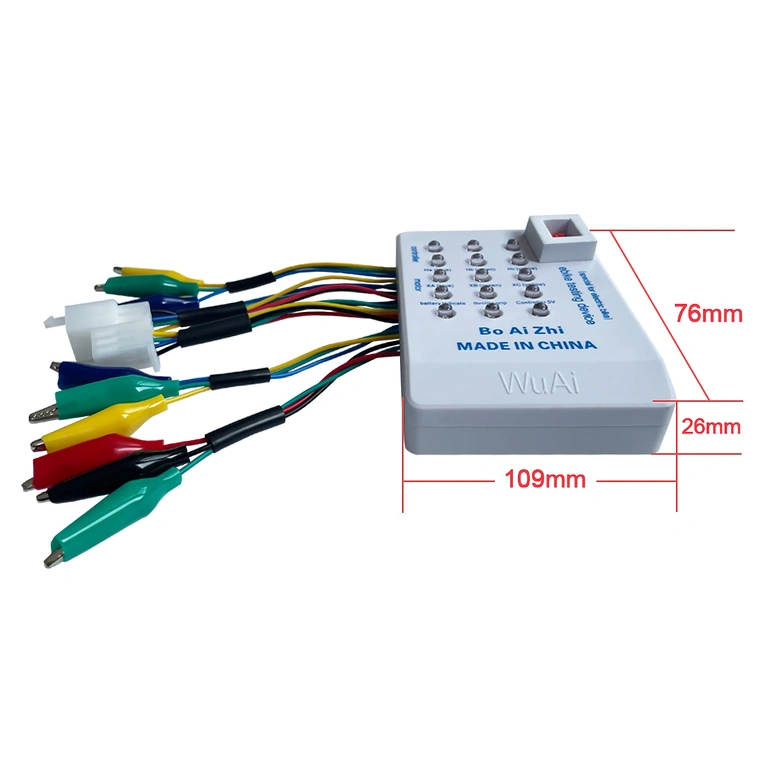

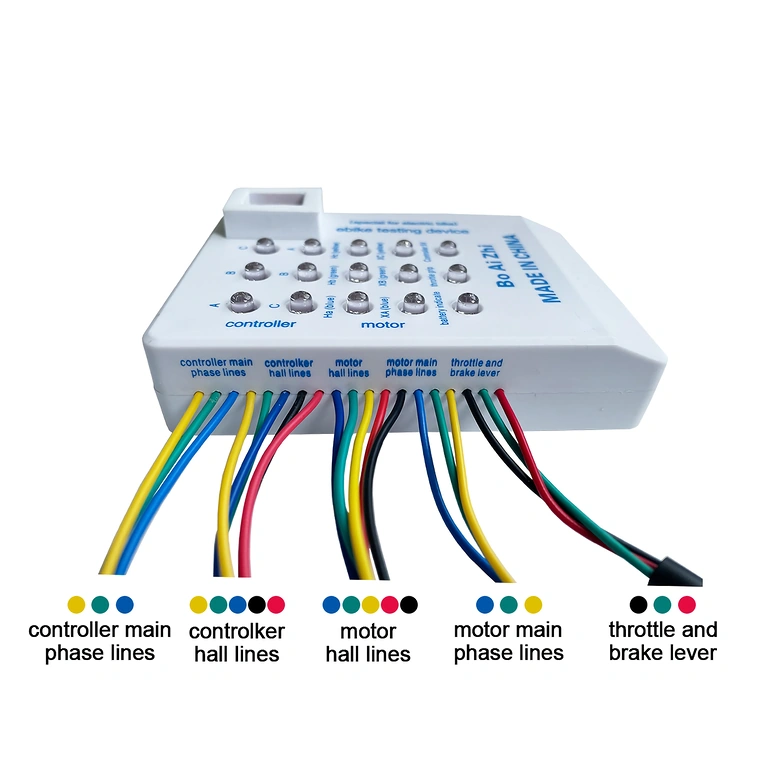

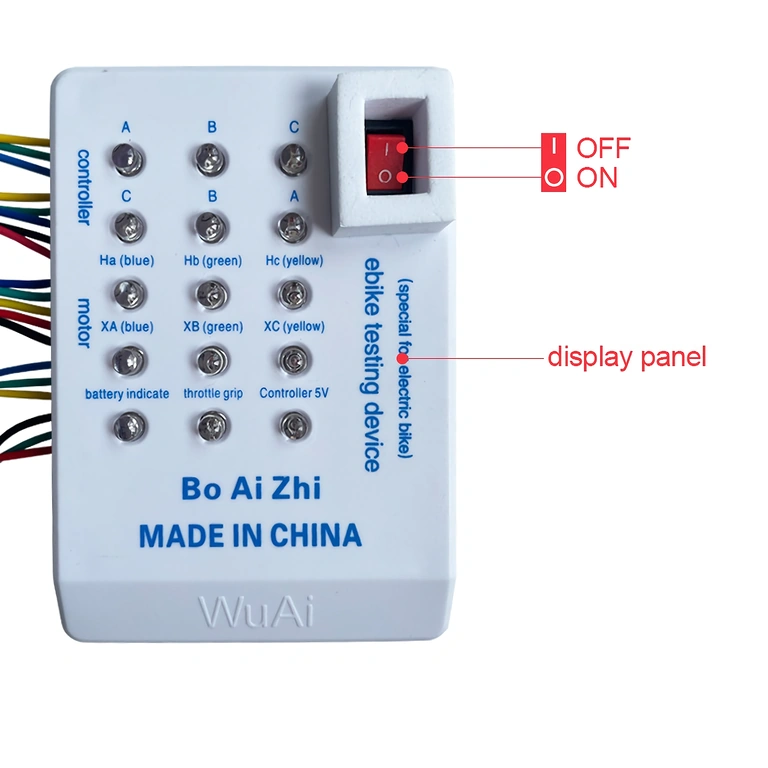

Pripojenia testera:

• Prvá skupina (vľavo) – plynová rukoväť (červený = +5V, modrý = signál, čierny = GND)

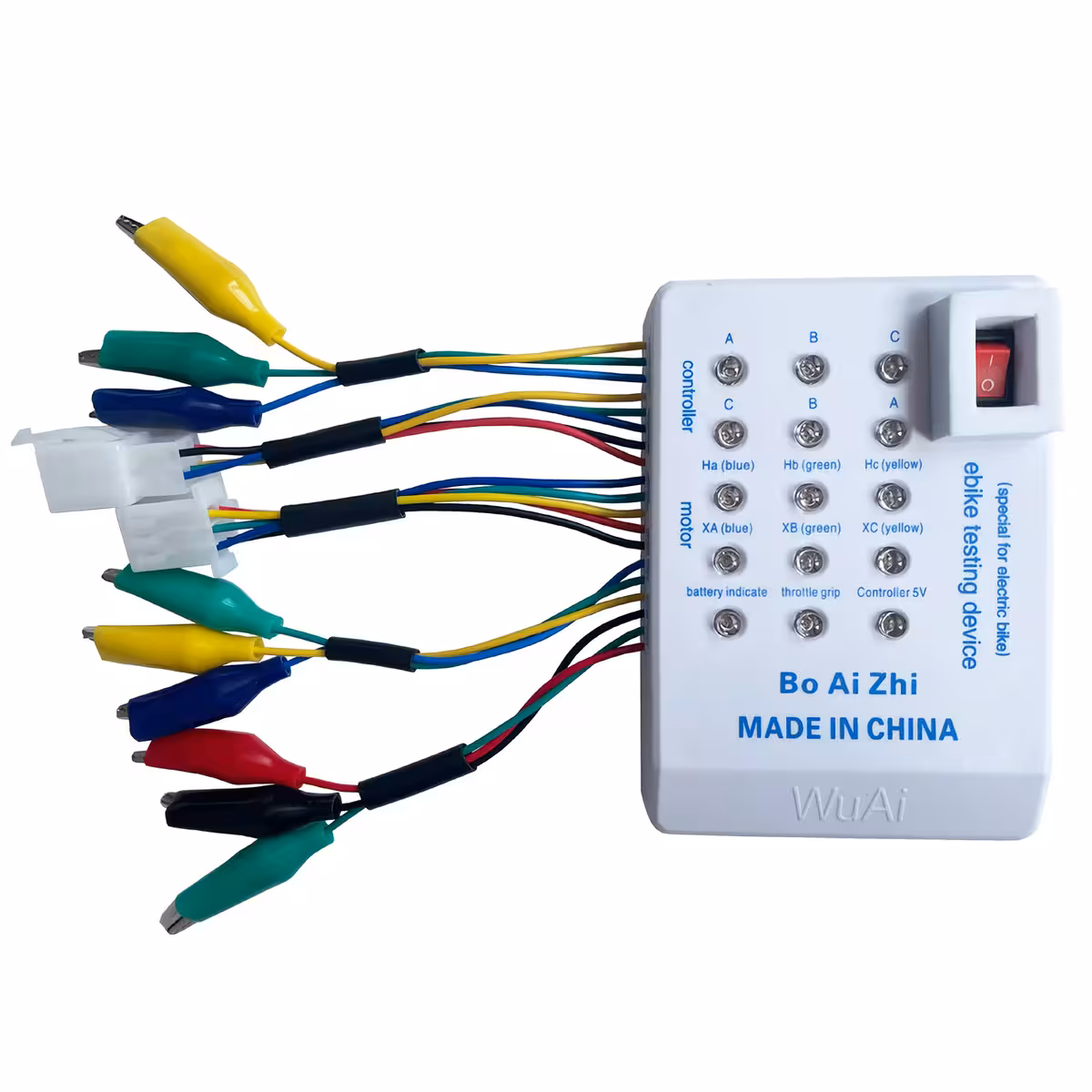

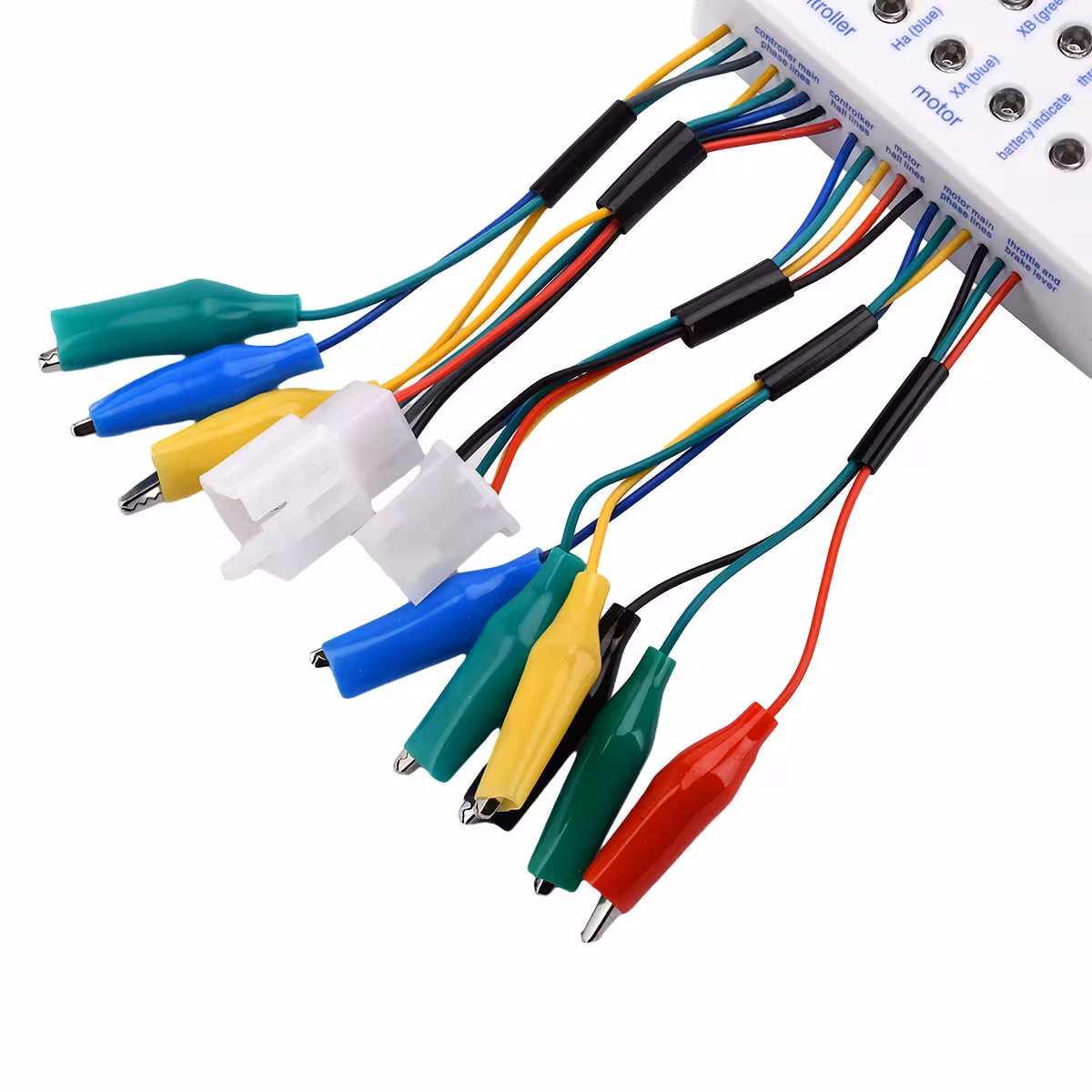

• Druhá skupina – fázové vodiče motora (žltý, zelený, modrý)
• Tretia skupina – Hallove senzory motora (červený = +5V, žltý/zelený/modrý = signál, čierny = GND)
• Štvrtá skupina – výstup fáz z riadiacej jednotky (žltý, zelený, modrý)
• Piata skupina – Hallove senzory riadiacej jednotky (červený = +5V, žltý/zelený/modrý = signál, čierny = GND)

Postup testovania fáz motoru:

1. Pri vypnutom testeri pripojte iba tri fázové vodiče motora.
2. Otočte motor dopredu (pri motoroch s voľnobežkou otáčajte kolesom ručne opačným smerom).
3. Skontrolujte, či všetky LED diódy blikajú. Ak blikajú, overte ich postupnosť zľava doprava.

Postup testovania Hallových senzorov a vodičov motora:

1. Pripojte iba konektor Hallových senzorov k testeru. Pri niektorých bezuhlíkových motoroch môže byť potrebné odpojiť biely plastový konektor.
2. So zapnutým testerom otočte motor dopredu.
3. Skontrolujte, či všetky LED diódy blikajú v správnom poradí (zľava doprava).

Postup testovania riadiacej jednotky:

1. Pripojte plynovú rukoväť k riadiacej jednotke.
2. Pripojte fázové vodiče a Hallove vodiče riadiacej jednotky k testeru.
3. Pripojte batériu k riadiacej jednotke.
4. Zapnite tester a skontrolujte, či svieti 5V LED v strede kruhu LED diód.
5. Ak sa 5V LED nerozsvieti, riadiaca jednotka neposkytuje správne napájanie Hallovým senzorom.
6. Pomaly otáčajte plynovou rukoväťou a sledujte, či sa LED diódy rozsvietia a rotujú správne.

Postup testovania plynovej rukoväte:

1. Pripojte plynovú rukoväť k testeru.
2. So zapnutým testerom skontrolujte, či je LED dióda rukoväte zelená.
3. Otáčajte rukoväť naplno; LED dióda by mala prejsť zo zelenej → zhasnutá → červená (maximálne otvorenie).
4. Ak sa LED dióda nemení, rukoväť alebo káble môžu byť poškodené.

Často kladené otázky:

• LED senzora nesvieti: senzor alebo vodič je poškodený.
• 5V LED nesvieti: napájanie 5V z riadiacej jednotky je chybné alebo je prerušený červený/čierny vodič.
• LED fáz nesvietia: fázový vodič je poškodený alebo je chybný vnútorný kontakt motora.
• LED diódy sa rozsvietia opačne (sprava doľava): poradie je možné upraviť správnym zapojením fáz a Hallových vodičov.
• LED diódy sa zdajú blikať súčasne: ide o dôsledok rýchlosti otáčania alebo prevodového mechanizmu; dôležité je, že všetky LED svietia.
• Chybná plynová rukoväť: LED diódy nesledujú sekvenciu Zelená → Vypnutá → Červená pri plnom otočení.
