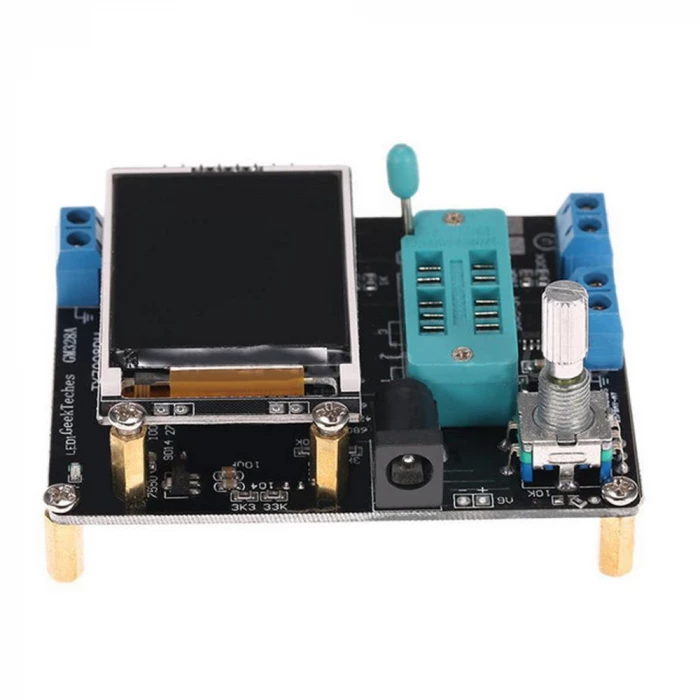

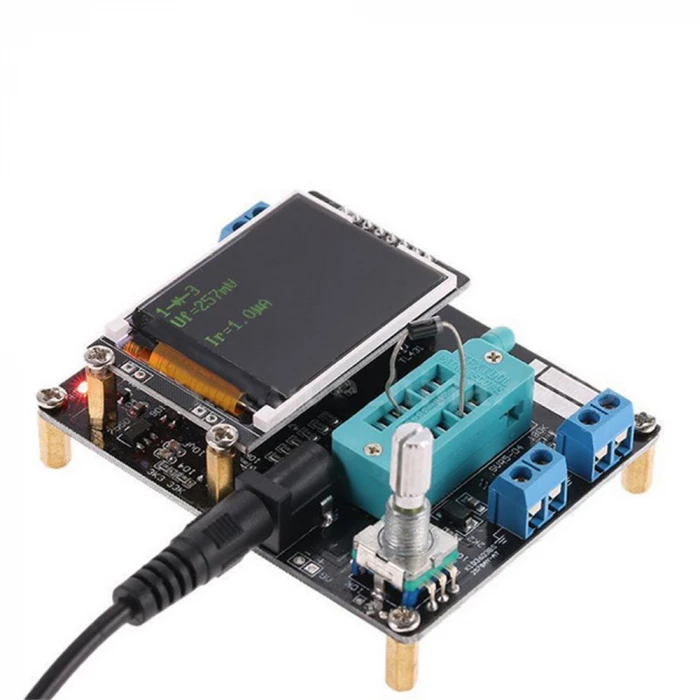

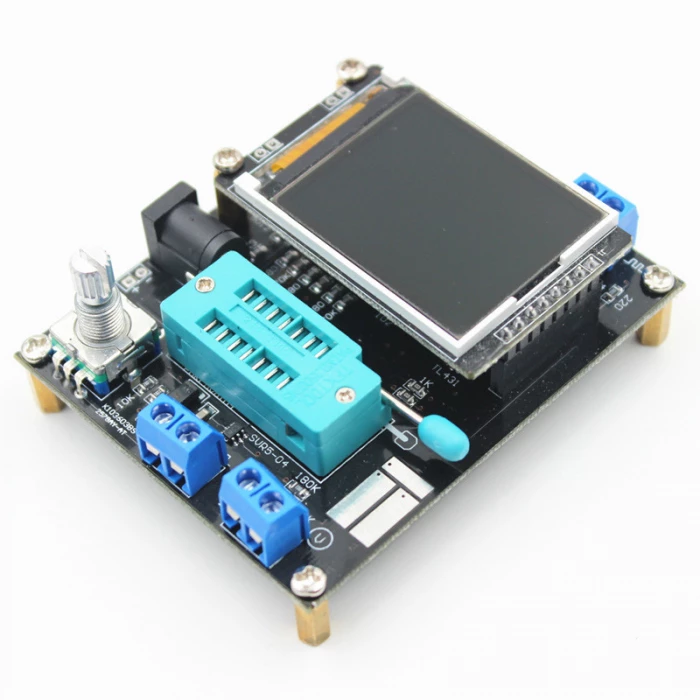

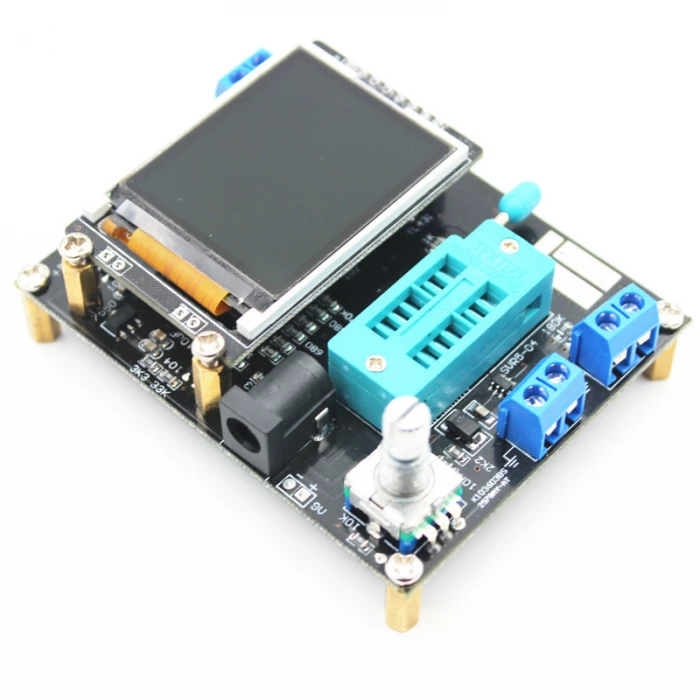

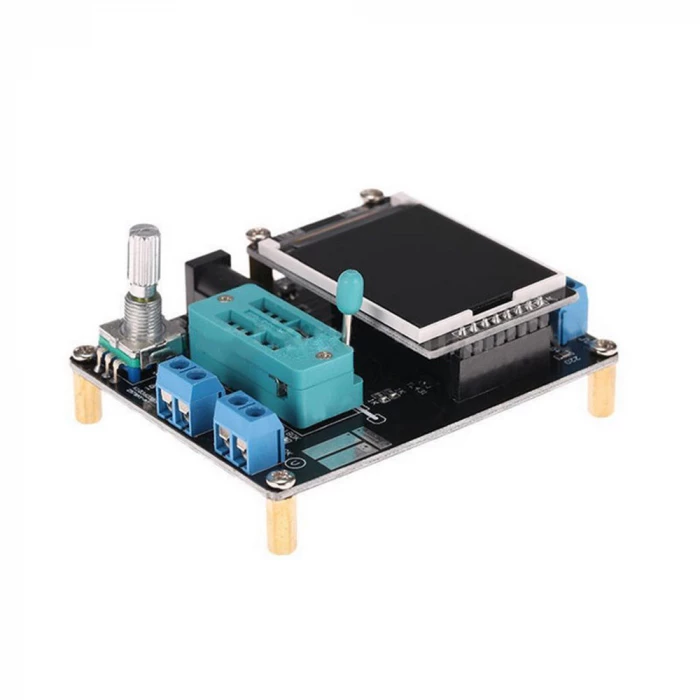

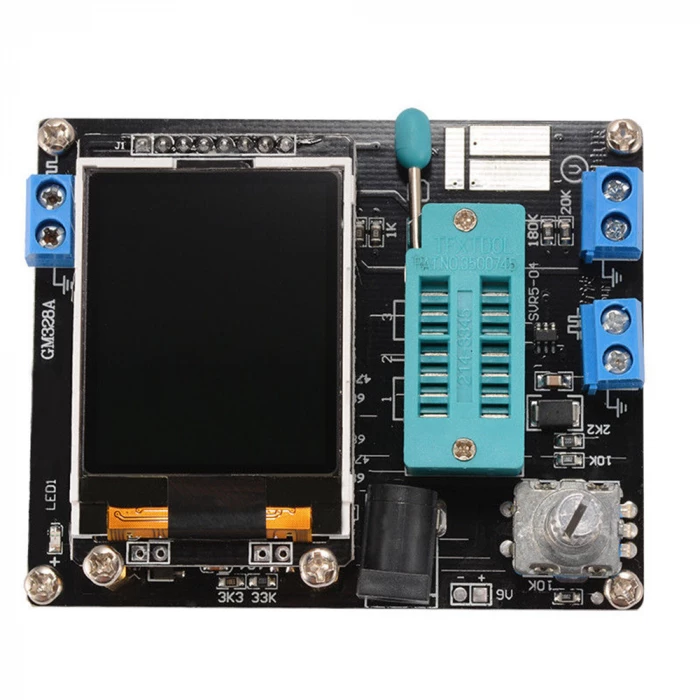

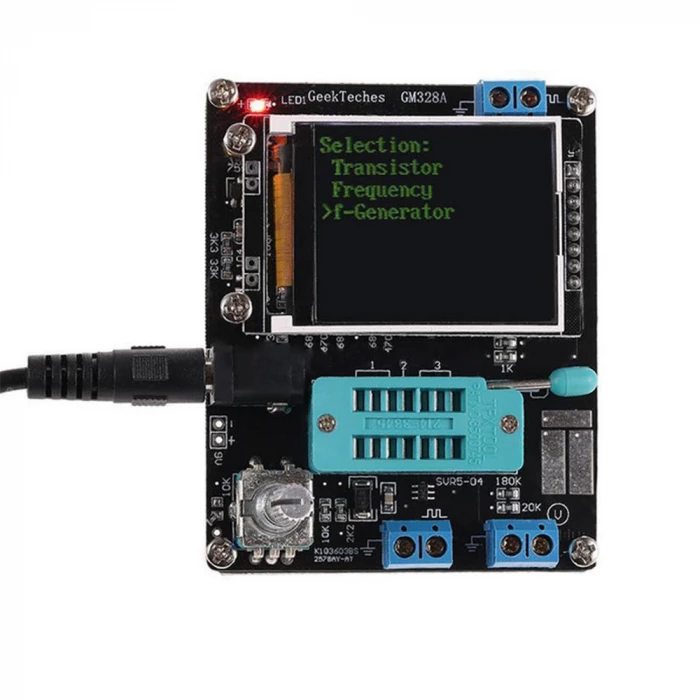

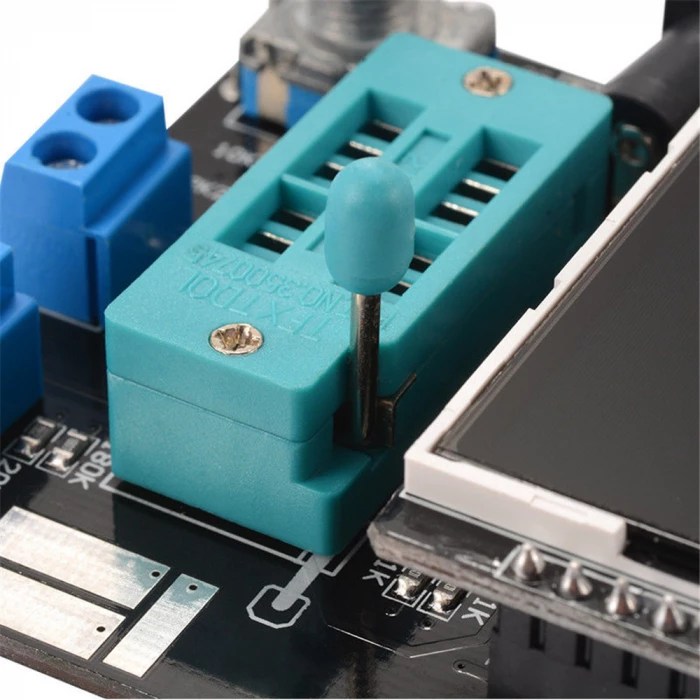

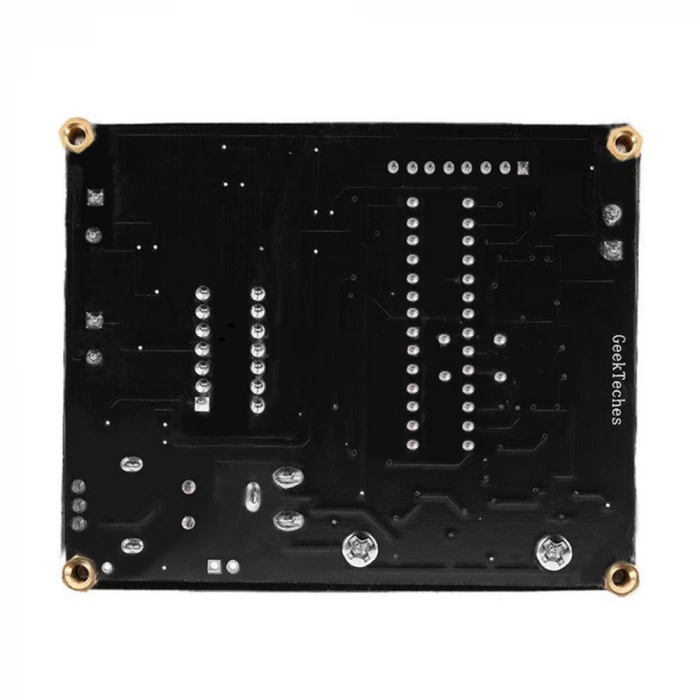

Multifunkčný tester tranzistorov pre automatickú detekciu NPN a PNP tranzistorov, FET, diódy, duálne diódy, tyristor, SCR, automatická identifikácia pinu tranzistora.
Má tiež frekvenčný generátor, voltmeter a IR kódovač.
Používa jeden čip ATMEAG328P DIP-28 s rozhraním IC.
Zobrazovacia jednotka má farebný displej 160 × 128 pixelov, počet znakov na celej obrazovke je 8 × 20, farebná hĺbka je 16 bitov a zobrazuje grafické symboly komponentov.
Prepínanie otočného kódovacieho spínača, meranie jedným tlačidlom, automatické vypnutie.
Na napájanie môžete použiť 9V batériu, na napájanie môžete použiť aj napájací adaptér, prúd celého zariadenia je cca 30mA, po vypnutí je prúd cca 20nA.
Automaticky detegovať NPN a PNP tranzistory, tranzistory s efektom poľa, diódy, dvojité diódy, tyristory, tyristory a automaticky určiť rozloženie vyššie uvedených tranzistorových kolíkov.
Otestujte prúd zosilňovača prúdu emitoru tranzistora NPN a PNP, prahové napätie základného emitora, zvodový prúd kolektor-emitor pri prerušení.
Identifikujte Darlingtonove tranzistory podľa prahového napätia základného vysielača a faktora zosilnenia vysokého prúdu tranzistora.
Detekuje vstavané ochranné diódy výkonových tranzistorov a FET.
Otestujte napätie štartovacieho zdroja FET hradlového zdroja, štartovací odpor odtokového zdroja, kapacitu hradlového zdroja.
Súčasne je možné merať maximálne 2 odpory, takže je možné merať aj nastaviteľné trojkolíkové odpory. Ak je nastaviteľný odpor nastavený na koncový bod, je možné merať jednu hodnotu odporu.
Maximálne rozlíšenie merania odporu je 0,01Ω. Dokáže merať až 50 MΩ.
Rozsah merania kondenzátora od 25pF-100mF, rozlíšenie 1pF.
Súčasne zmerajte ekvivalentný sériový odpor (ESR) kondenzátorov vyšších ako 90nF a rozlíšenie ekvivalentného sériového odporu je až 0,01Ω.
Pri kondenzátoroch väčších ako 5000pF sa súčasne zobrazuje miera poklesu napätia po nabití. Táto hodnota môže odrážať faktor kvality (hodnota Q) kondenzátora.
Zmerajte naraz až dve diódy a zobrazte ich kladný a záporný pól a budiace napätie.
Svetelná dióda sa zobrazuje aj ako grafický symbol diódy a štartovacie napätie je oveľa vyššie ako u bežných diód.
Zenerove diódy s reverzným poruchovým napätím menším ako 4,5 V môžu byť tiež detekované a zobrazené ako symbol dvojitej diódy. Kladný a záporný pól je založený na symbole diódy so štartovacím napätím asi 700 mV a štartovacie napätie zodpovedajúce druhému symbolu diódy je regulovaná hodnota. Na ich meranie teda nepoužívajte bežnú diódu a Zenerovu diódu súčasne.
Pri testovaní jednej diódy súčasne otestujte kapacitu spätného prechodu PN prechodu a možno otestovať aj kapacitu PN prechodu tranzistora. V tomto okamihu je možné súčasne umiestniť iba základňu a jej základňu vysielača a kolektor tranzistora.
Môžu sa testovať aj kondenzátory pod 25 pF. Tento test vyžaduje najskôr prípravu 30pF kondenzátora, najskôr otestujte 30pF kondenzátor, potom pripojte testovaný kondenzátor paralelne k nemu a znova zmerajte, od získaného výsledku odpočítajte nameranú hodnotu 30pF kondenzátora.
Súčasne merajte indukčnosť rezistorov pod 2100Ω, rozsah merania je od 0,01mH-20H.
Testovací proces trvá asi 2 sekundy, veľké kondenzátory a tlmivky budú trvať dlhšie.
Medzi ďalšie funkcie patrí meranie frekvencie, meranie napätia, generátor štvorcových vĺn, generátor PWM, dekódovanie infračerveného diaľkového ovládača, kódovanie infračerveného diaľkového ovládača, test teplotného senzora DS18B20, test senzora teploty a vlhkosti DHT11, výber farieb, ladenie a kalibrácia, nepretržité testovanie a ďalšie funkcie .
Poznámka: Pred testovaním kondenzátora najskôr vybite kondenzátor. Ak tak neurobíte, môže dôjsť k poškodeniu testovacieho mikročipu.

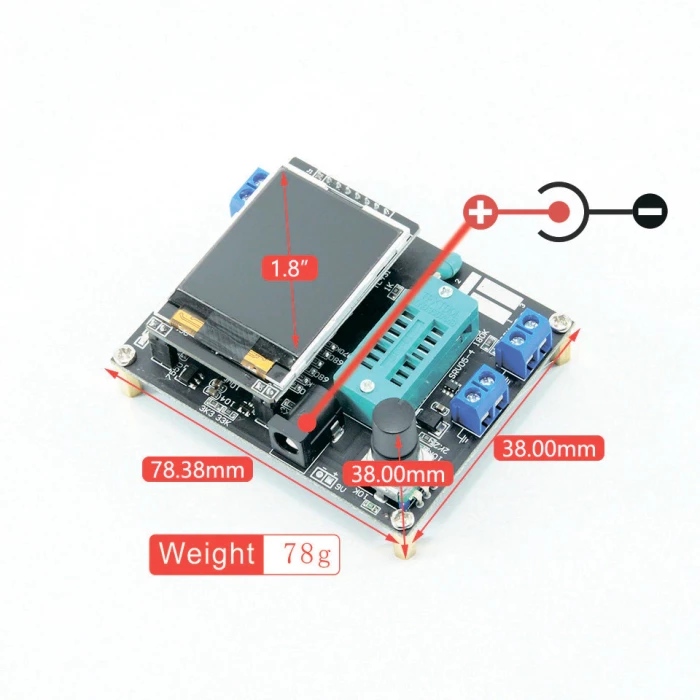

Displej: 1,8 palcový LCD 160 * 128
Napájanie: DC 7-12V
Prúd: Pribl. 20nA
Meranie odporu: Max. 50MΩ Rozlíšenie
odporu
: 0,01Ω Meranie kapacity: 25pF ~ 100mF Rozlíšenie
kapacity: 1pF
Meranie indukčnosti: 0,01mH ~ 20H
Veľkosť dosky: 7,5 x 6 cm
Hmotnosť produktu: 78g
