20A brushless riadiaca jednotka s displejom TF-100 – kompletný upgrade pre vašu elektrokolobežku alebo elektrobicykel
Trhá vaša kolobežka pri jazde, starý displej nereaguje alebo jednoducho túžite po vyššom výkone? Kvalitná brushless riadiaca jednotka je kľúčom k plynulej a spoľahlivej jazde. Táto 20A súprava je navrhnutá pre napätie 24V, 36V aj 48V a motory s výkonom od 350W do 1000W, vďaka čomu je kompatibilná s väčšinou bežných konfigurácií na trhu.
Poznámka: Balenie obsahuje riadiacu jednotku a LCD displej TF-100. Pred kúpou si prosím skontrolujte kompatibilitu konektorov s vaším modelom elektrokolobežky.
Prečo si vybrať práve tento model? (Hlavné výhody):
- Univerzálna kompatibilita 24V / 36V / 48V — funguje s najrozšírenejšími typmi batérií bez nutnosti ďalších úprav
- Výkon 350W–1000W — ideálna náhrada za originálnu riadiacu jednotku takmer v každej mestskej elektrokolobežke či elektrobicykli
- Automatické učenie (Self-learning) — jednotka sama deteguje a opraví smer otáčania motora, čím eliminuje riziko poškodenia komponentov pri nesprávnom zapojení
- LCD displej TF-100 v balení — prehľadné menu s viac ako 16 nastaviteľnými parametrami (P-Settings), od limitu prúdu až po tempomat
- E-ABS a nízkonapäťové brzdenie — elektronické brzdenie šetrí brzdové platničky a zvyšuje bezpečnosť a kontrolu v hustej premávke
- Podpora PAS — natívna podpora systému asistovaného pedálovania, skvelá voľba pre elektrobicykle so snímačom kadencie
- Integrovaný elektrický zámok — funkcia elektrického zámku dverí pre vyššiu bezpečnosť a ochranu proti neoprávnenému spusteniu
Detaily a výkon

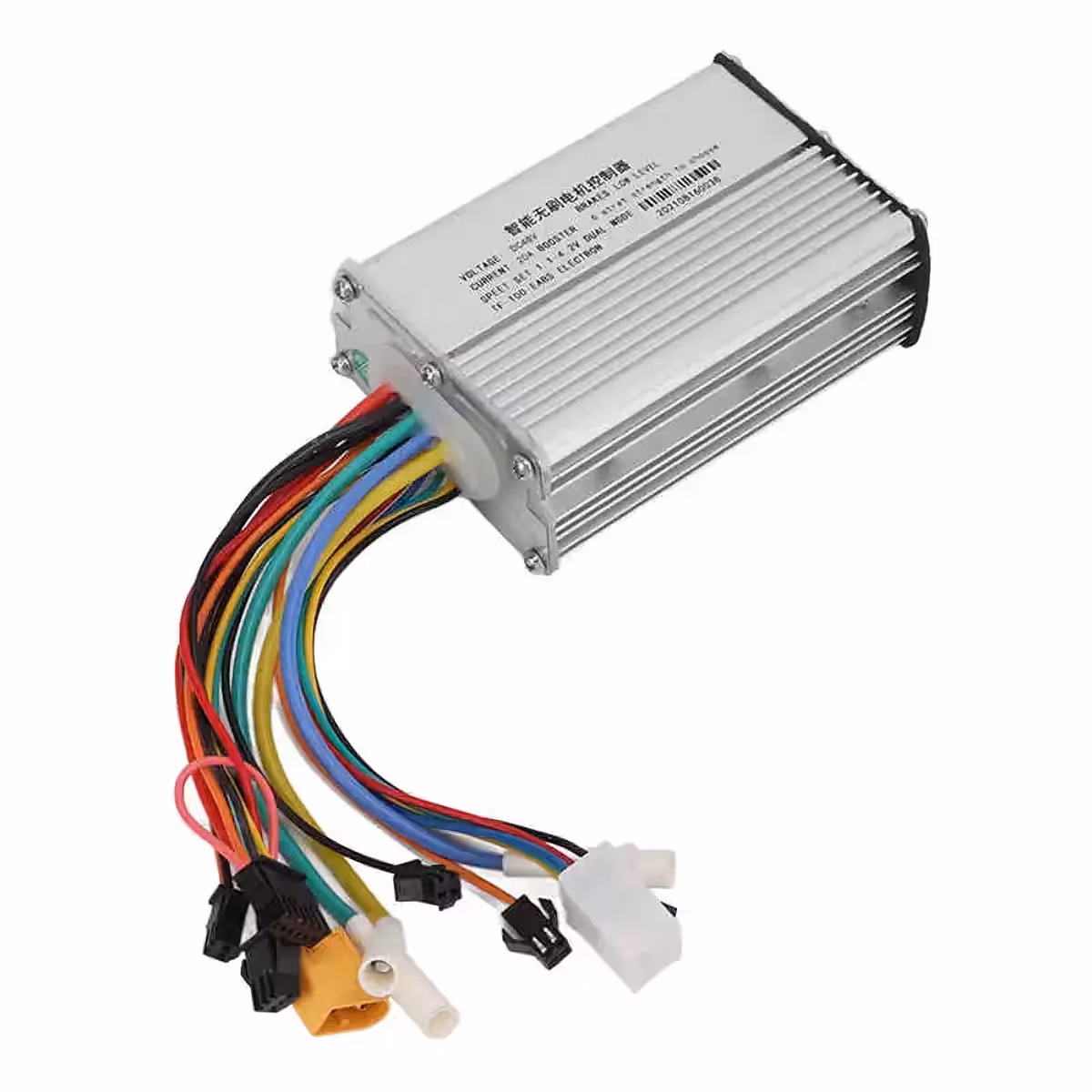

Brushless BLDC architektúra s podporou Hallových senzorov (6-žilové) zabezpečuje hladký chod motora v akýchkoľvek otáčkach — zabudnite na trhanie pri štarte alebo prehrievanie pri konštantnej rýchlosti. Limit prúdu nastaviteľný cez parameter P14 (1–20A) vám umožní prispôsobiť si agresivitu akcelerácie podľa vašej hmotnosti alebo terénu. Ochrana proti podpätiu (P15) zabraňuje nadmernému vybíjaniu batérie, čo výrazne predlžuje jej životnosť.
| Parameter | Hodnota / Detail |
|---|---|
| Kompatibilné napätie | 24V / 36V / 48V |
| Podporovaný výkon motora | 350W / 500W / 800W / 1000W |
| Menovitý prúd | 20A |
| Typ motora | Brushless (BLDC) |
| Hallove senzory | Áno – 6-žilové |
| Displej v balení | LCD TF-100 |

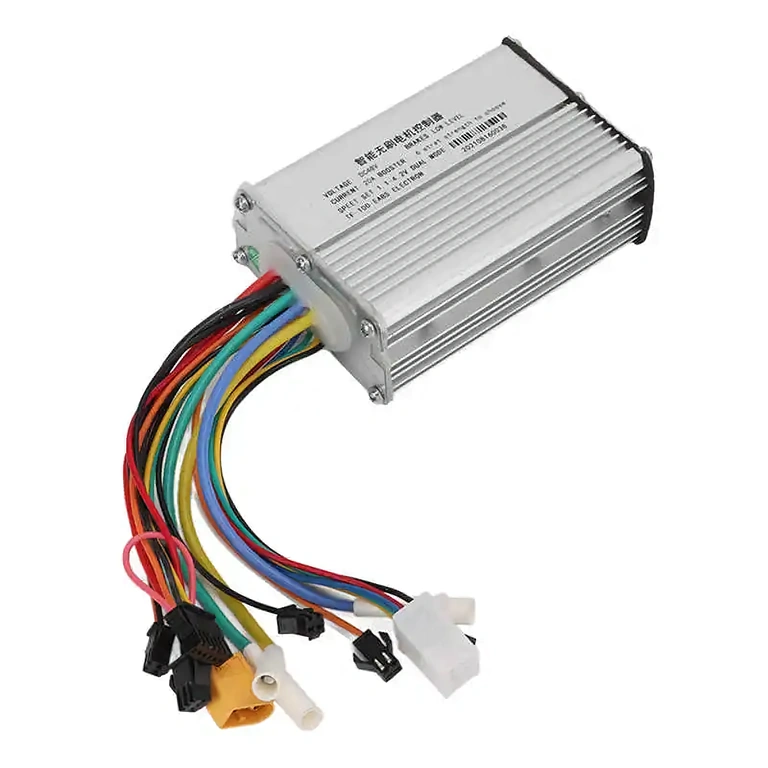

| Elektronické brzdenie | E-ABS + Low Level Brake |
| Pedal Assist System (PAS) | Áno |
| Automatické učenie otáčok | Áno – automatické |
| Tempomat | Áno (P17) |
| Svetlo + Klaksón | Ovládanie priamo z riadiacej jednotky |
| Elektrický zámok | Electric door lock – Áno |
| Komunikačný protokol | Konfigurovateľný (P20) |
| Kompatibilita | Elektrokolobežka / Elektrobicykel |
Návod na programovanie a použitie

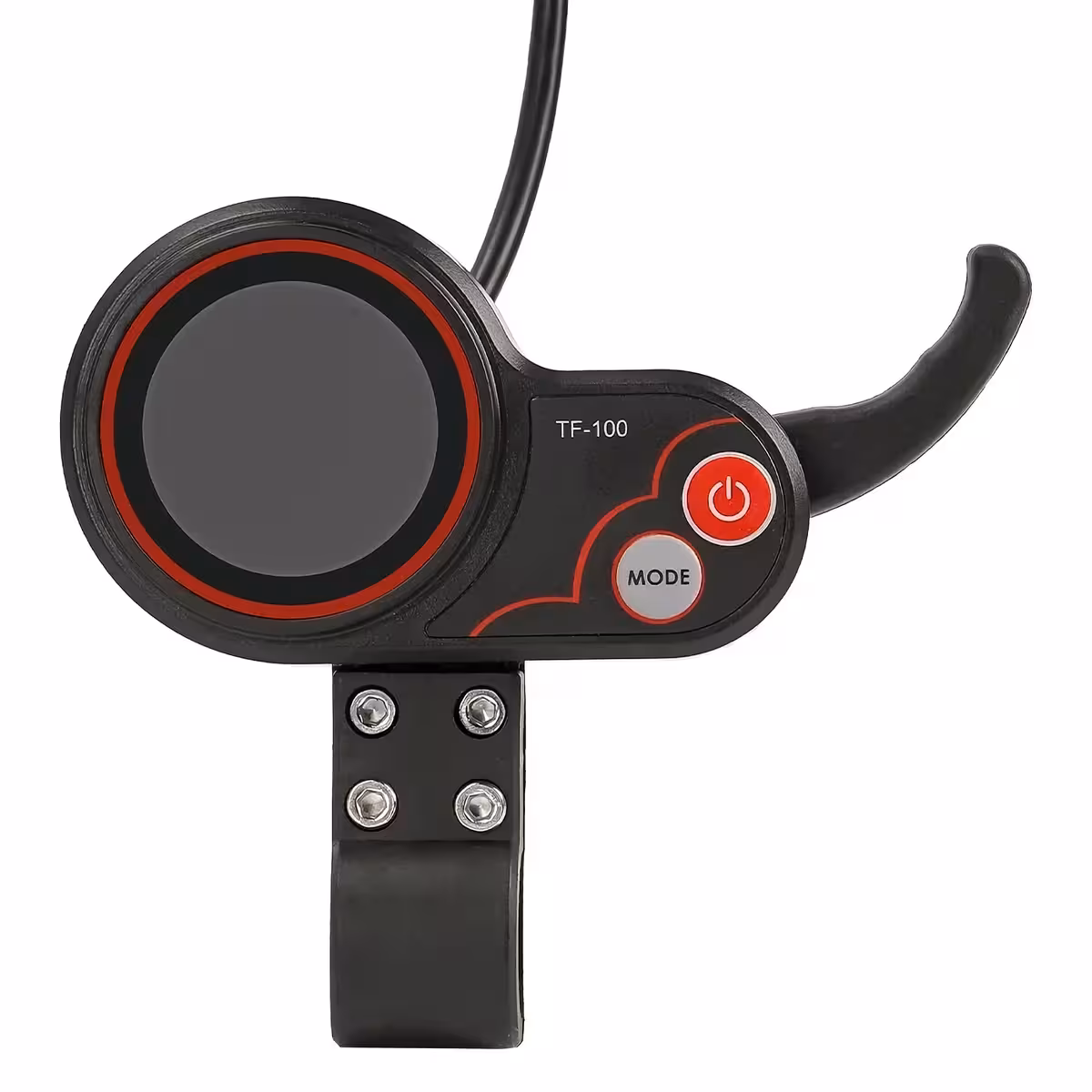

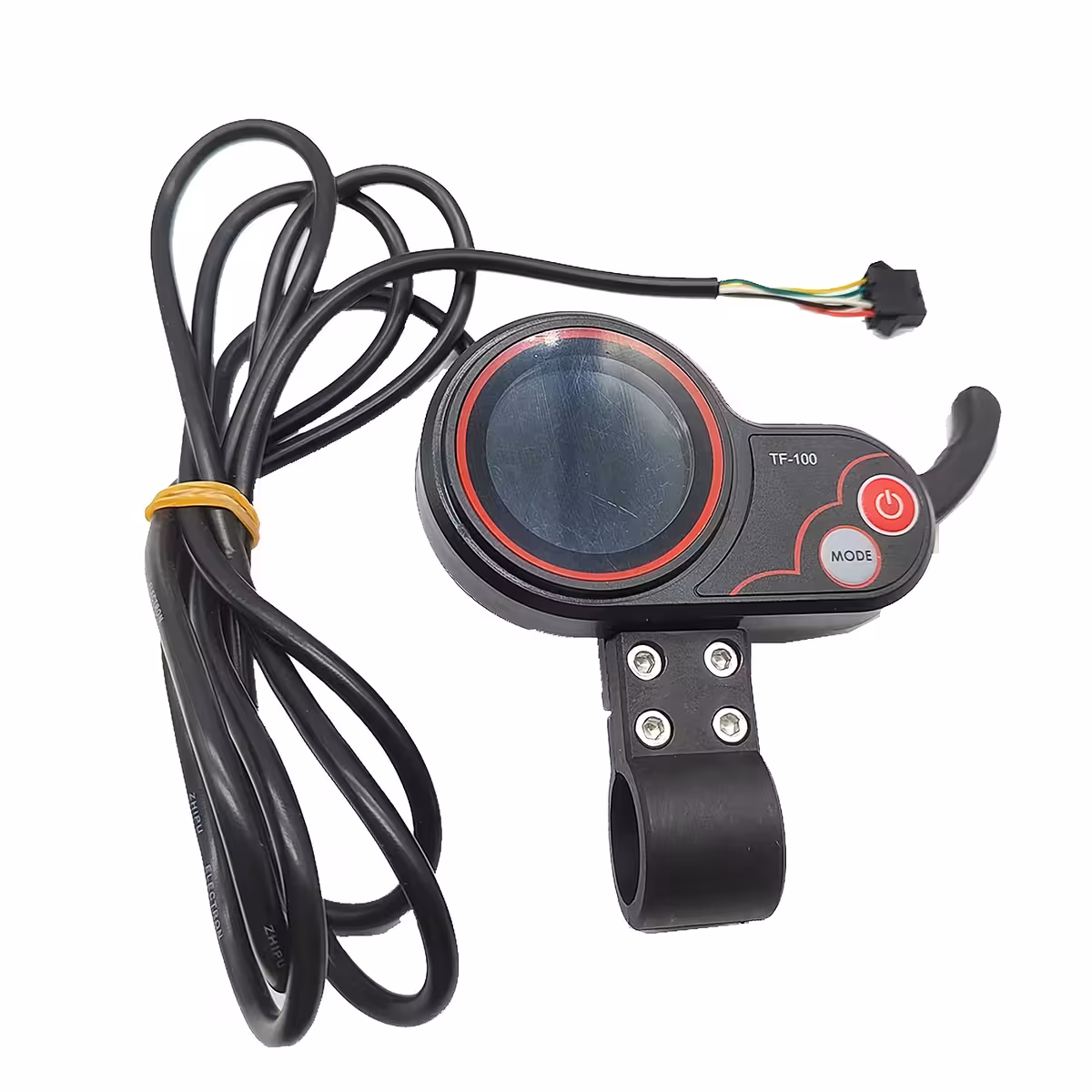

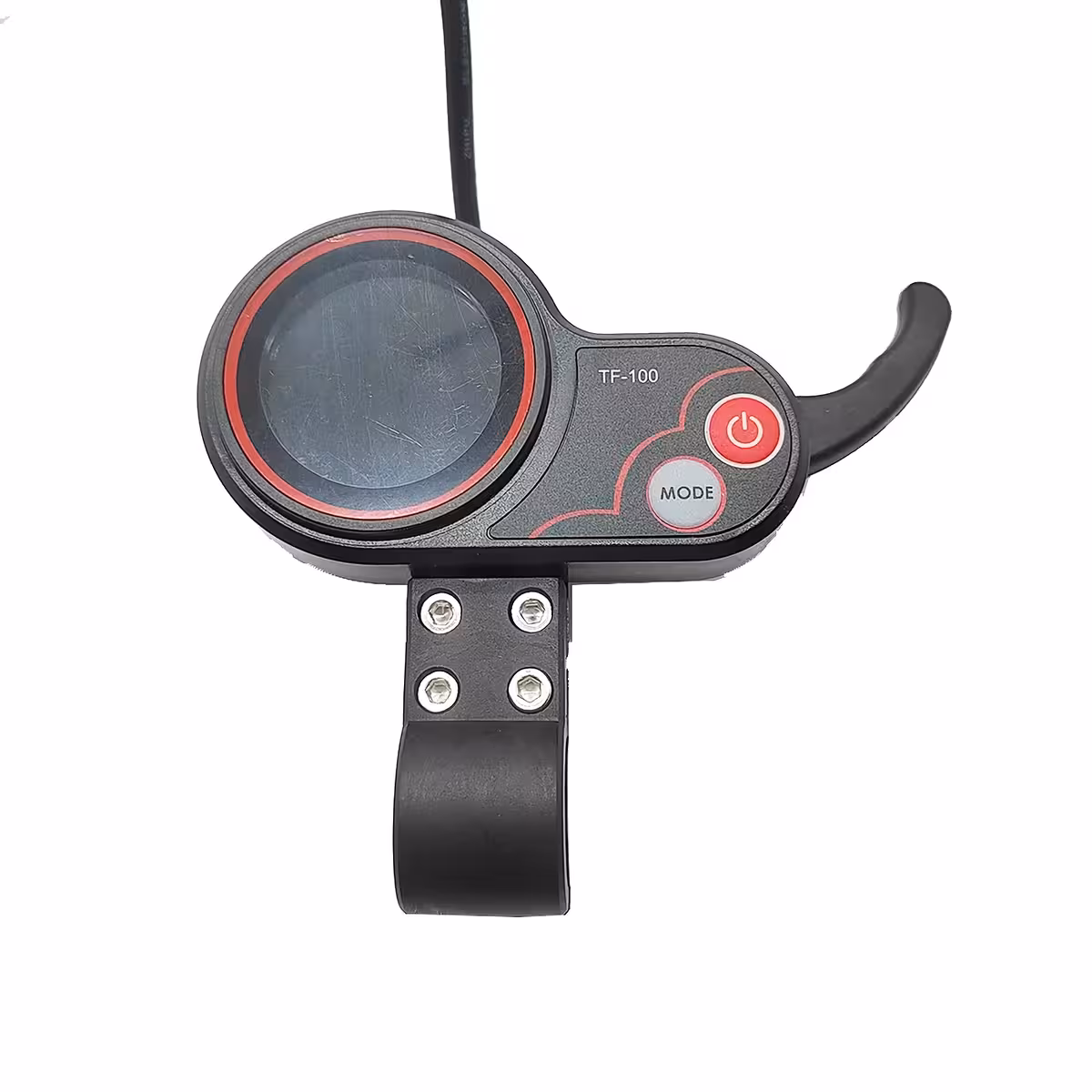

Displej TF-100 umožňuje pokročilé nastavenia priamo z riadidiel. Do menu P-Settings vstúpite súčasným stlačením tlačidiel Power + Mode na 2–3 sekundy.
| Parameter | Popis |
|---|---|
| P01 | Jas displeja (1–3) |
| P02 | Jednotky: KM / MPH |
| P03 | Napätie systému (36V / 48V / 52V) |
| P04 | Automatický spánok (0–60 min) |
| P06 | Priemer kolesa |
| P07 | Počet magnetov motora |
| P09 | Režim štartu: okamžitý / odrazom |
| P10 | Režim jazdy |
| P11 | Citlivosť elektronickej brzdy |
| P12 | Úroveň akcelerácie (0–5) |
| P14 | Limit prúdu (1–20A) |
| P15 | Ochrana proti podpätiu batérie |
| P17 | Tempomat |
| P18 | Kalibrácia rýchlosti |
| P19 | Režim rýchlostných stupňov |
| P20 | Komunikačný protokol |

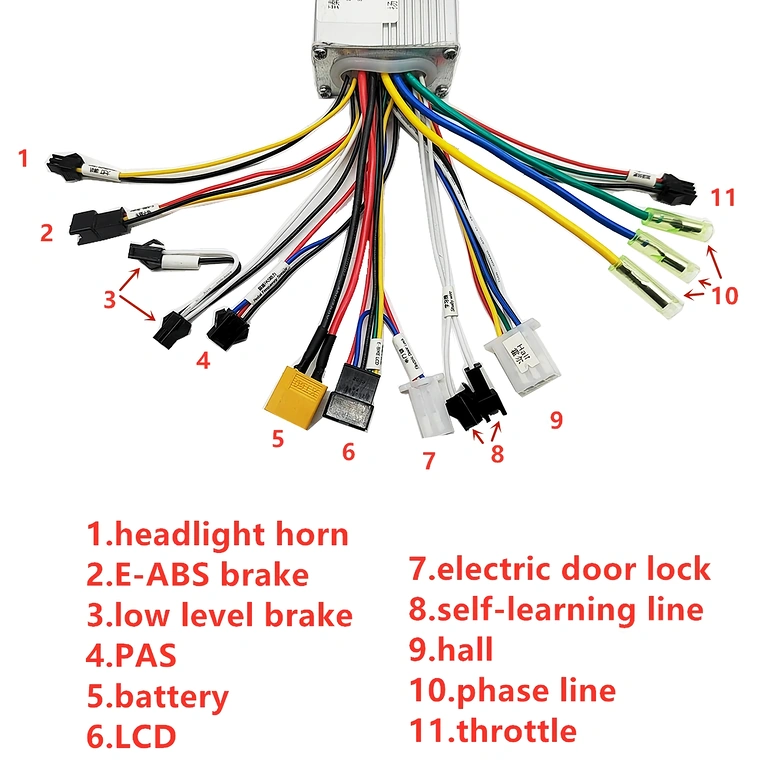

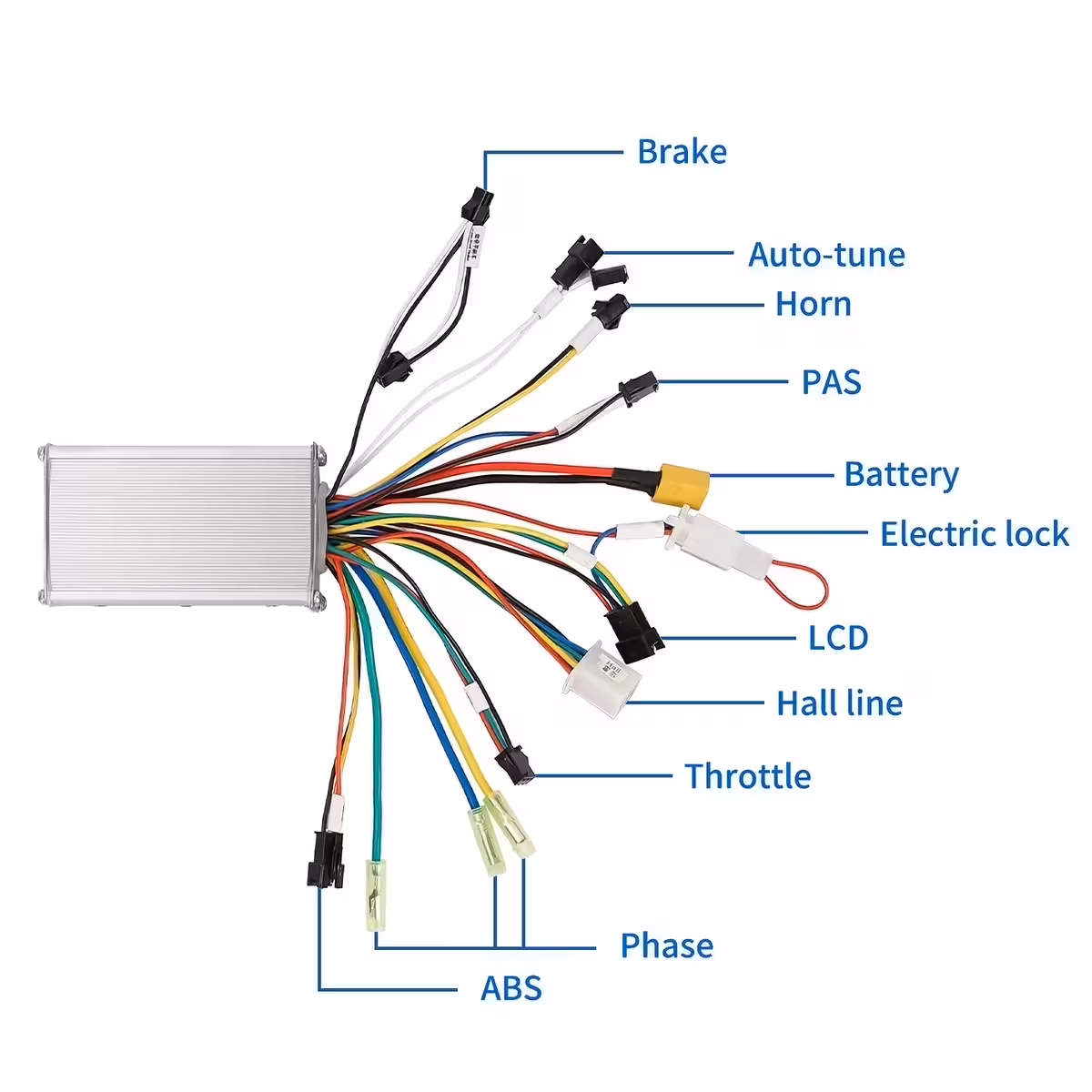

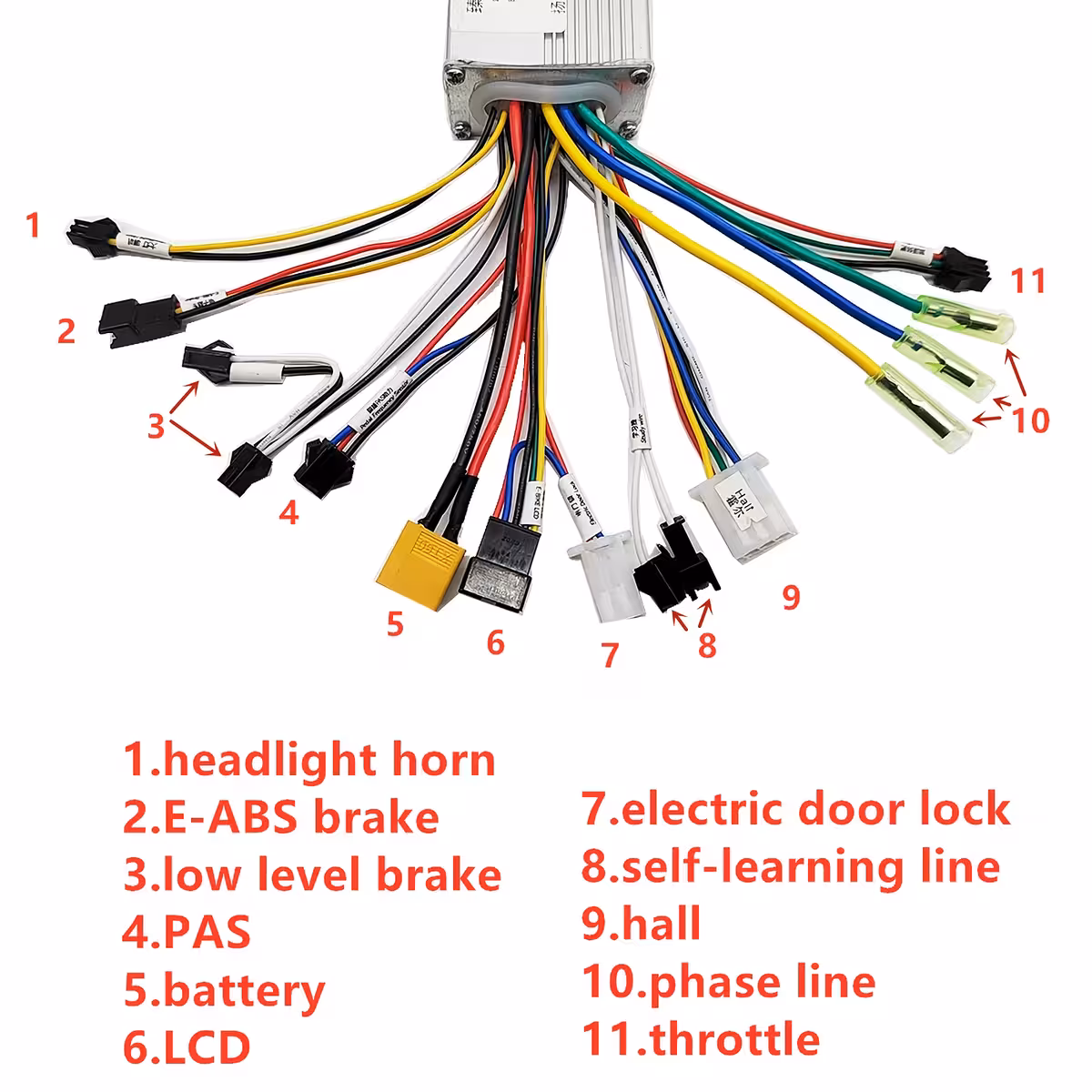

Pri fyzickom zapájaní riadiacej jednotky postupujte nasledovne:

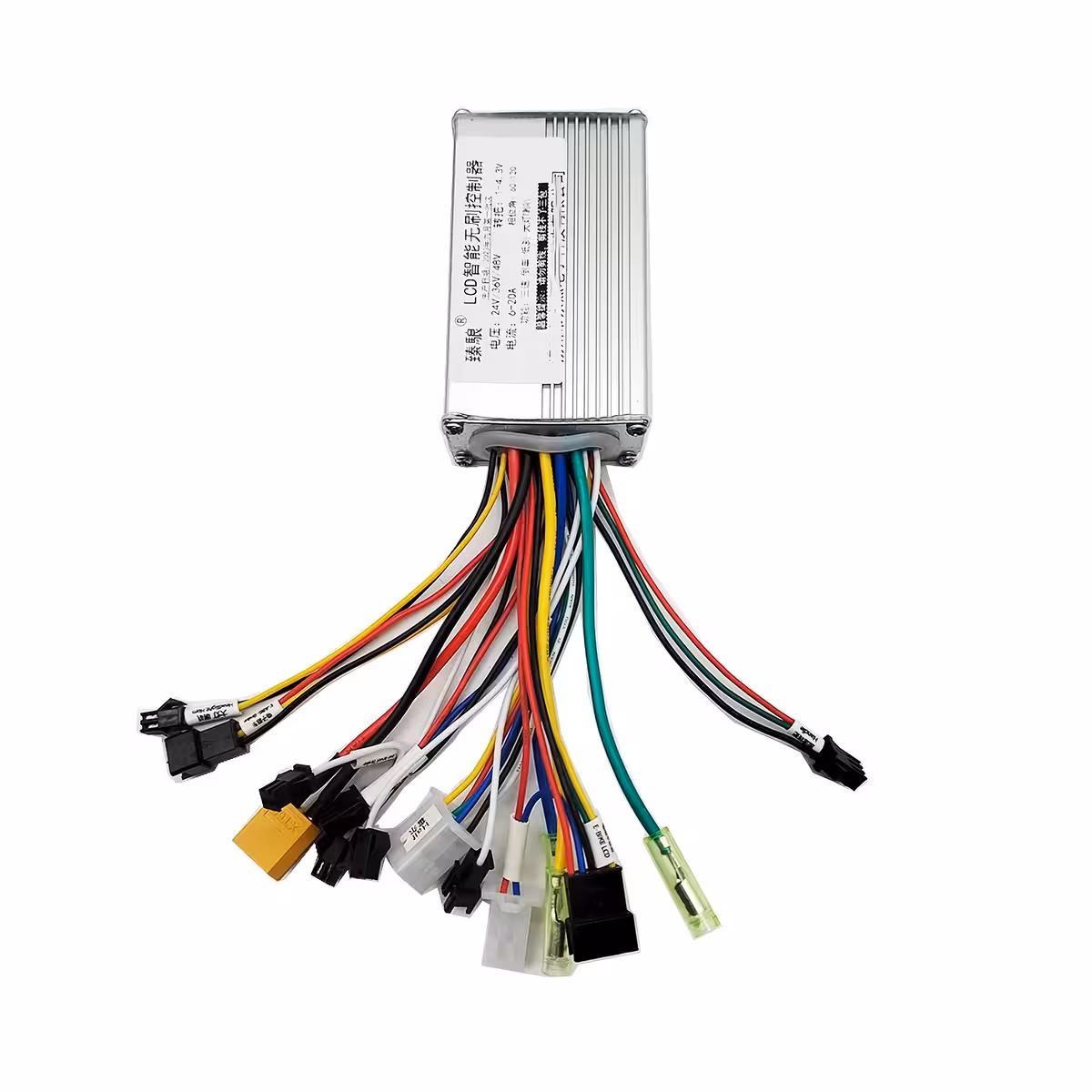

- Zapojte fázové vodiče podľa farebného kódu (rovnaké farby na jednotke aj motore)
- Pripojte batériu: červená = (+), čierna = (–)
- Zapojte akcelerátor (plyn) a elektrický zámok
- Zapojte Hallove vodiče, ak je motor nimi vybavený
- Spojte vodiče pre self-learning na automatickú detekciu smeru otáčania:
- Ak sa koleso točí správnym smerom → odpojte vodiče self-learningu
- Ak sa koleso točí opačne → nechajte vodiče spojené, kým sa smer automaticky neobráti
- Podľa potreby pripojte voliteľné funkcie (svetlo, klaksón, brzda, PAS)

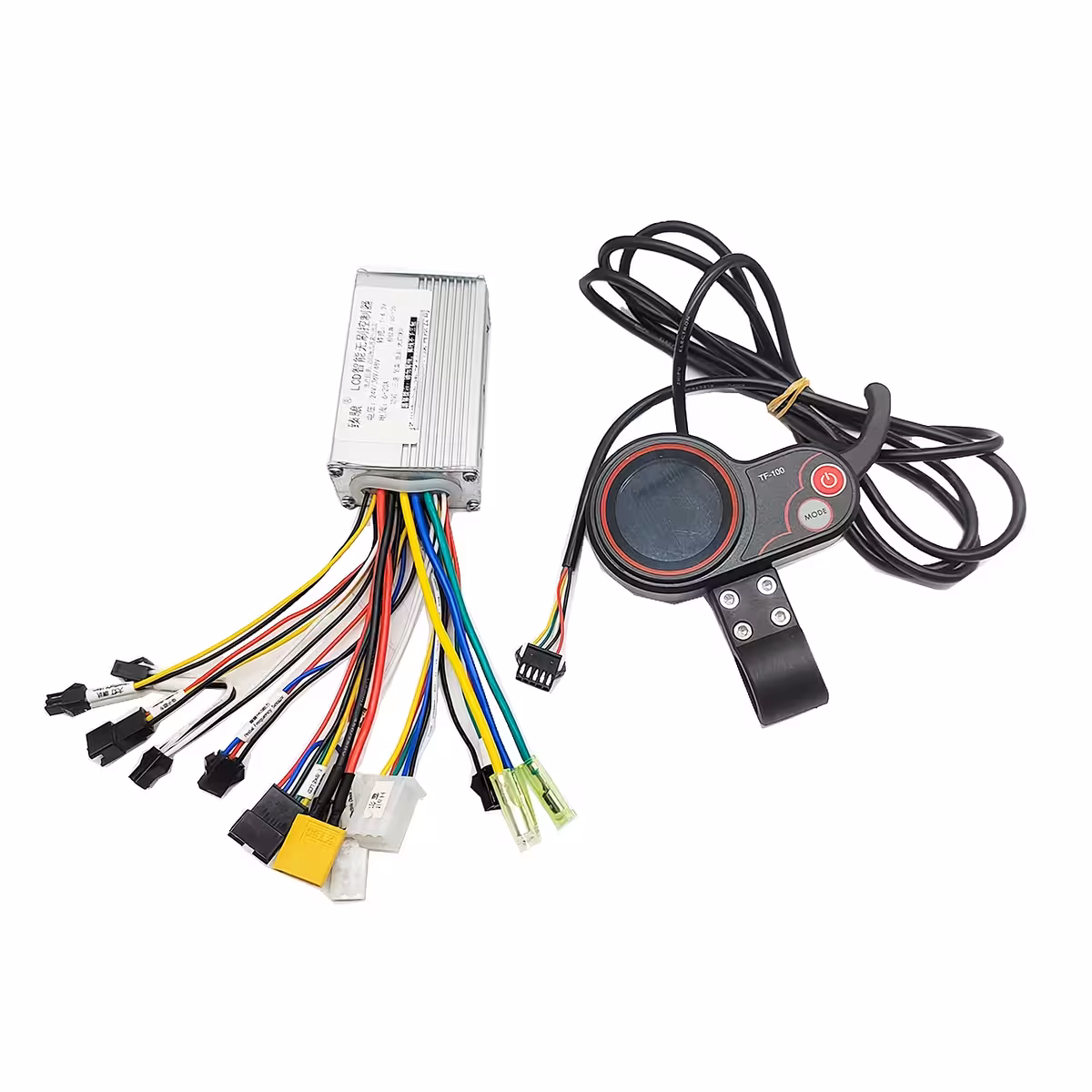

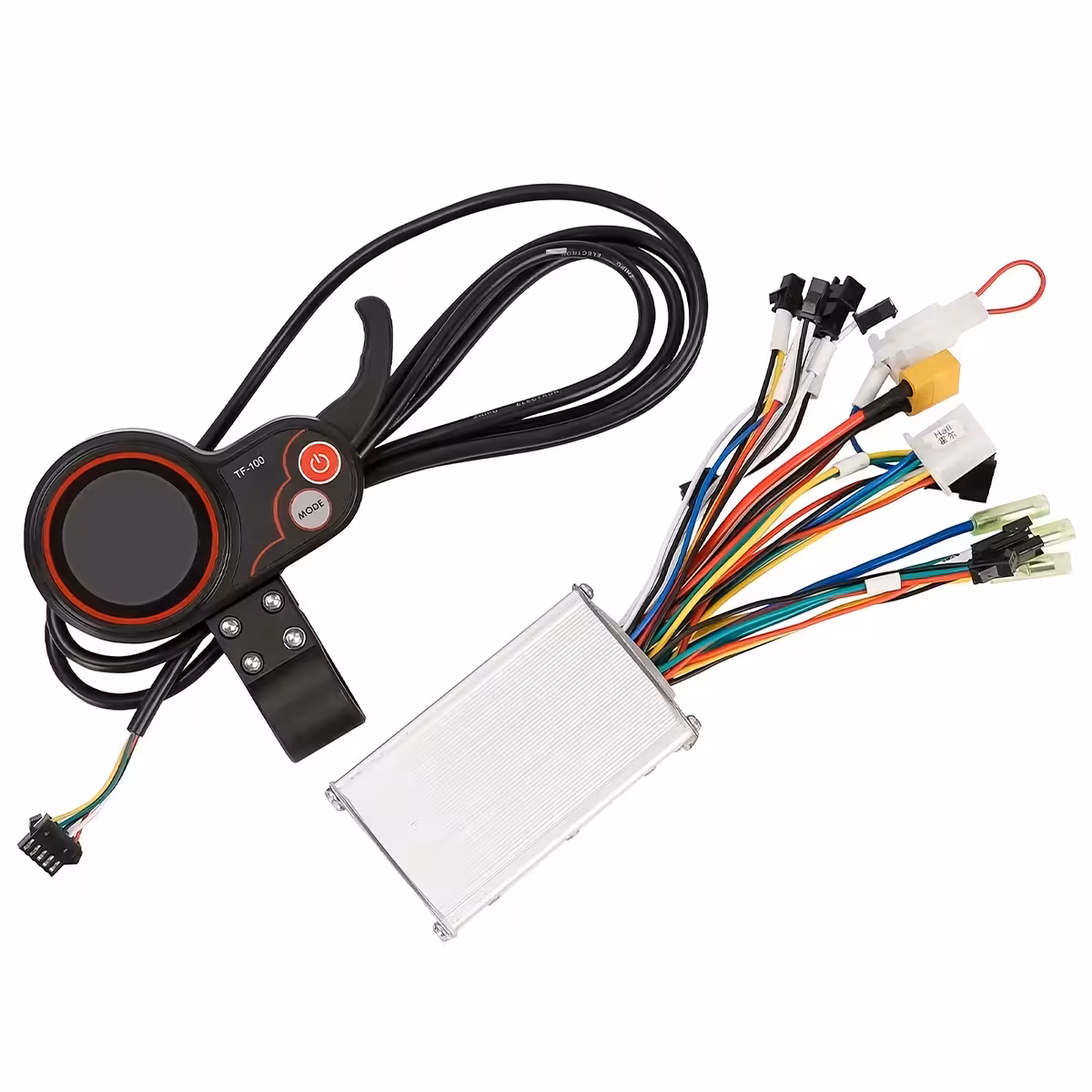

Obsah balenia
- 1x Brushless riadiaca jednotka 20A (24V / 36V / 48V)
- 1x LCD displej TF-100
Často kladené otázky
Funguje s mojím 500W / 36V motorom?
Áno. Riadiaca jednotka podporuje brushless motory od 350W do 1000W pri napätí 24V, 36V a 48V. Pred montážou si len overte, či sú konektory kompatibilné s vaším modelom.
Čo ak nesprávne zapojím fázové vodiče?
Vďaka funkcii self-learning jednotka automaticky deteguje smer otáčania. Ak sa motor roztočí opačne, stačí vykonať postup self-learningu popísaný vyššie — nehrozí žiadne poškodenie komponentov.
Je displej TF-100 súčasťou balenia?
Áno, displej je súčasťou balenia. Dostanete kompletnú súpravu riadiacej jednotky a LCD displeja TF-100, pripravenú na inštaláciu.
Môžem ju použiť aj na elektrobicykel?
Áno. Jednotka funguje s akýmkoľvek elektrobicyklom s brushless BLDC motorom v danom výkonovom rozsahu. Vďaka podpore PAS je vhodná aj pre bicykle so snímačom kadencie.
Ako nastavím napätie batérie v displeji TF-100?
Vstúpte do menu P-Settings (podržte Power + Mode na 2–3 sekundy) a zmeňte parameter P03 na hodnotu vašej batérie: 36V, 48V alebo 52V.
