Prevádzač DC-DC Step-Down 600W 25A znižuje napätie z 12–75V na 2,5–60V a umožňuje nastavenie napätia (CV) aj prúdu (CC). Ponúka vysokú účinnosť, ochranu obmedzením prúdu a je ideálny pre riadené napájanie, nabíjanie batérií (s ochrannou diódou proti spätnému prúdu), testovanie a DIY projekty.
Výhody
Presné nastavenie napätia a prúdu.
Kompatibilné so zdrojmi až do 75V.
Vysoká účinnosť až 95%.
Rýchle ovládanie pomocou potenciometrov VIADJ a IADJ.
Technické špecifikácie a hlavné vlastnosti
Parametre
Hodnota
Maximálny výkon
600W (odporúčaných 500W kontinuálne)
Výstupný prúd
1–25A
Vstupné napätie
12–75V
Výstupné napätie
2,5–60V (len step-down)
Režimy
CV (konštantné napätie) / CC (konštantný prúd)
Účinnosť
Až 95%
Pracovná frekvencia
80 kHz

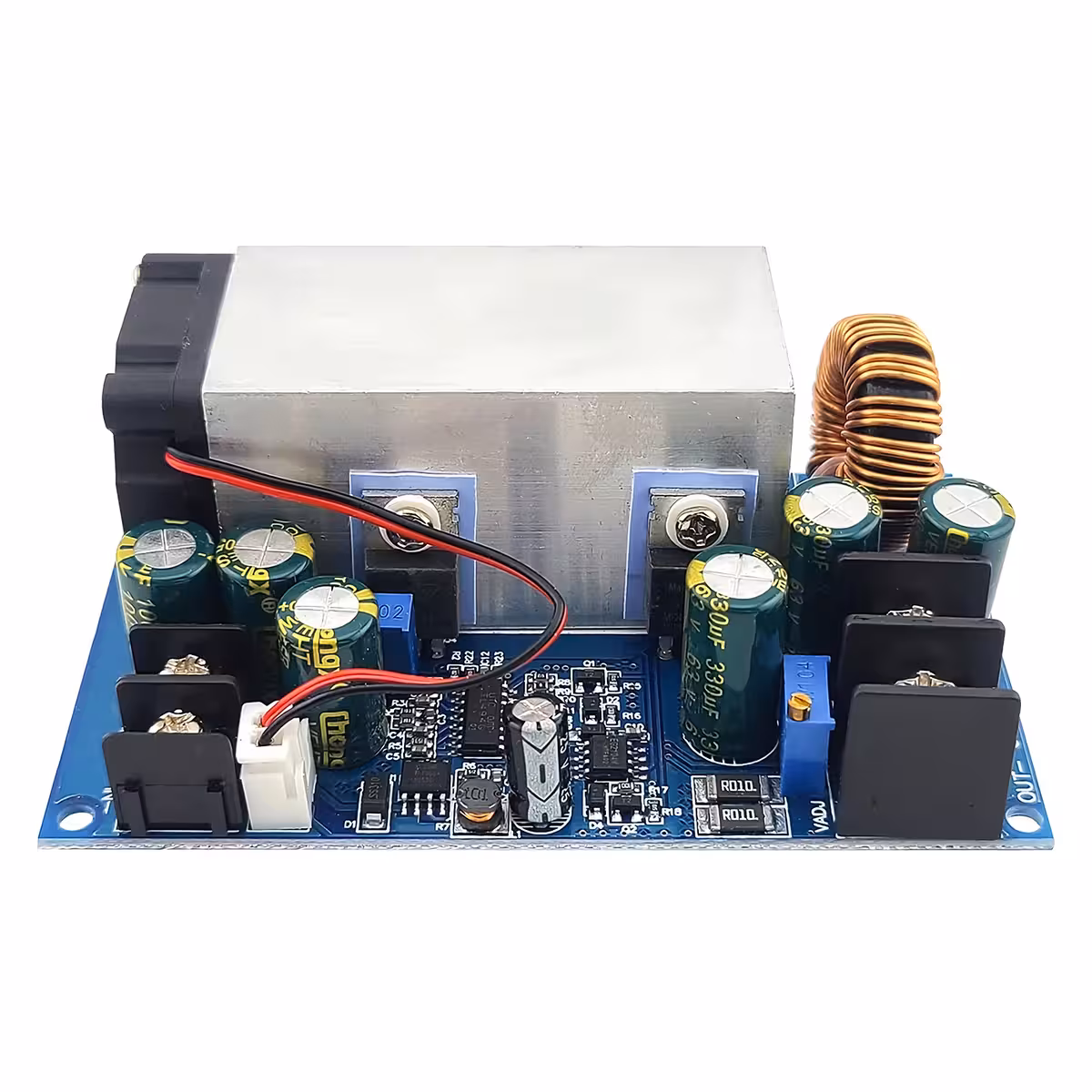

Indikátor
Modrá LED (výstupné napätie)
Ochrana proti skratu
Obmedzenie prúdu (CC)
Kompatibilita záťaže
Batérie, malé motory, elektronické moduly
Upozornenia
Bez ochrany proti opačnej polarite; pri induktívnej záťaži vyžaduje ochrannú diódu proti spätnému prúdu

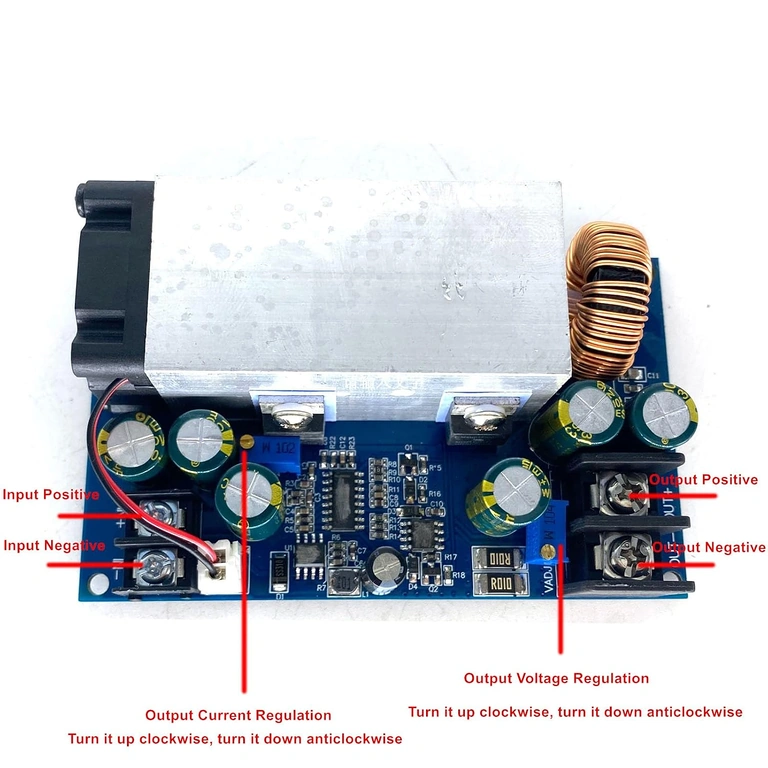

Pokyny na nastavenie
Použite multimeter na kalibráciu.

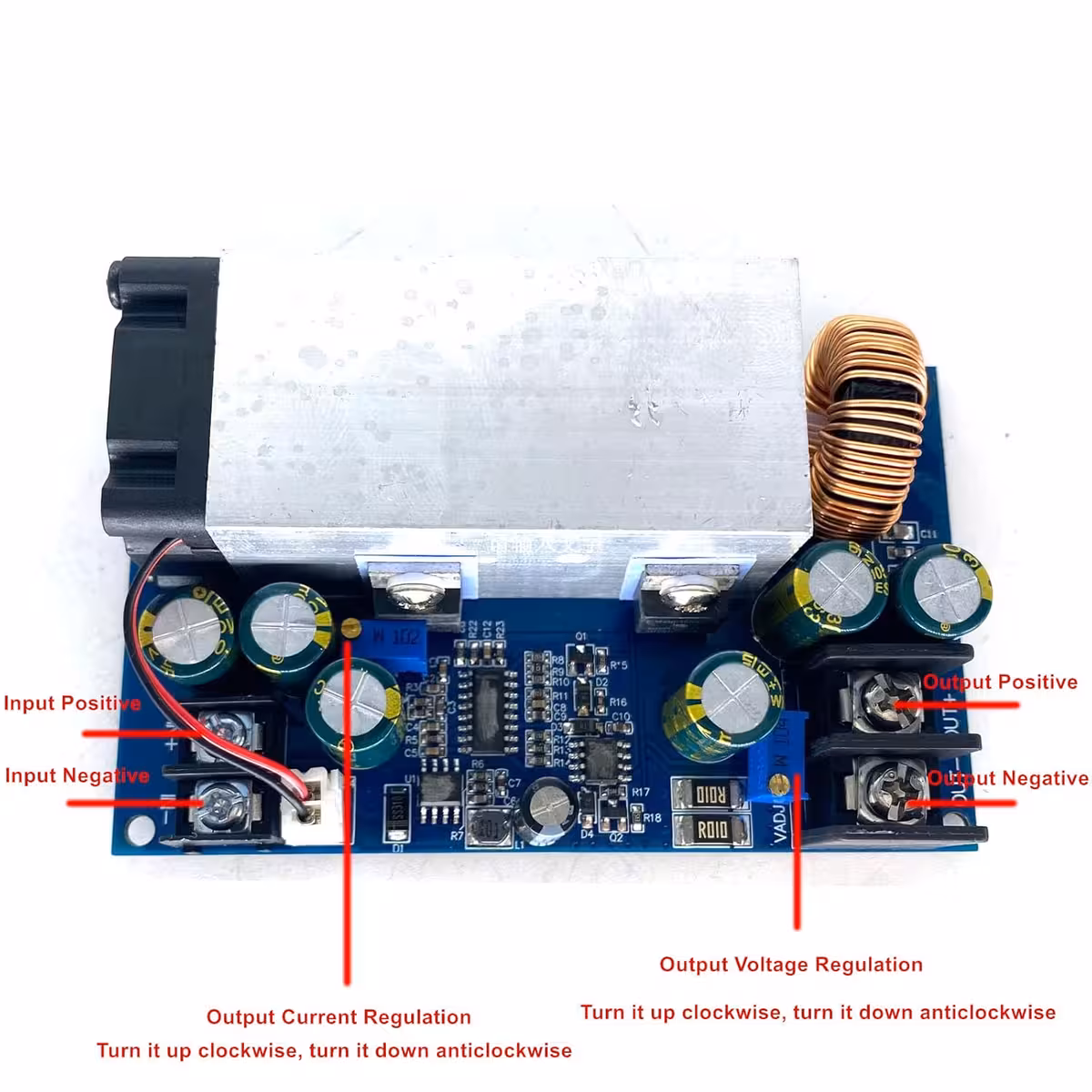

VIADJ: hodinová ručička = vyššie napätie; proti smeru hodinových ručičiek = nižšie napätie.
IADJ: začnite od minima (10 otočení proti smeru hodinových ručičiek), potom zvyšujte až do požadovaného prúdu.
Nespájajte priamo GND vstupu s GND výstupu.
Modul funguje výlučne ako step-down.
Doporučené postupy
Skontrolujte polaritu pred pripojením.
Použite ochrannú diódu pri motoroch.
Zabezpečte chladenie pri vysokých záťažiach.
Využitie
Nabíjanie batérií (s ochrannou diódou proti spätnému prúdu)
Napájanie modulov, malých motorov, prevodníkov
Laboratórne testy a merania
DIY projekty a automatizácie
Obsah balenia
1 × Step-Down modul 600W 25A
Môžem zvýšiť napätie?
Nie. Modul funguje iba ako step-down; VOUT musí byť nižšie než VIN.
Čo sa stane, ak zmením polaritu?
Ochrana nie je zabudovaná. Ihneď odpojte a pripojte správne.
Je potrebná dióda pri motoroch?
Áno. Induktívna záťaž vyžaduje ochrannú diódu proti spätnému prúdu pre ochranu modulu.

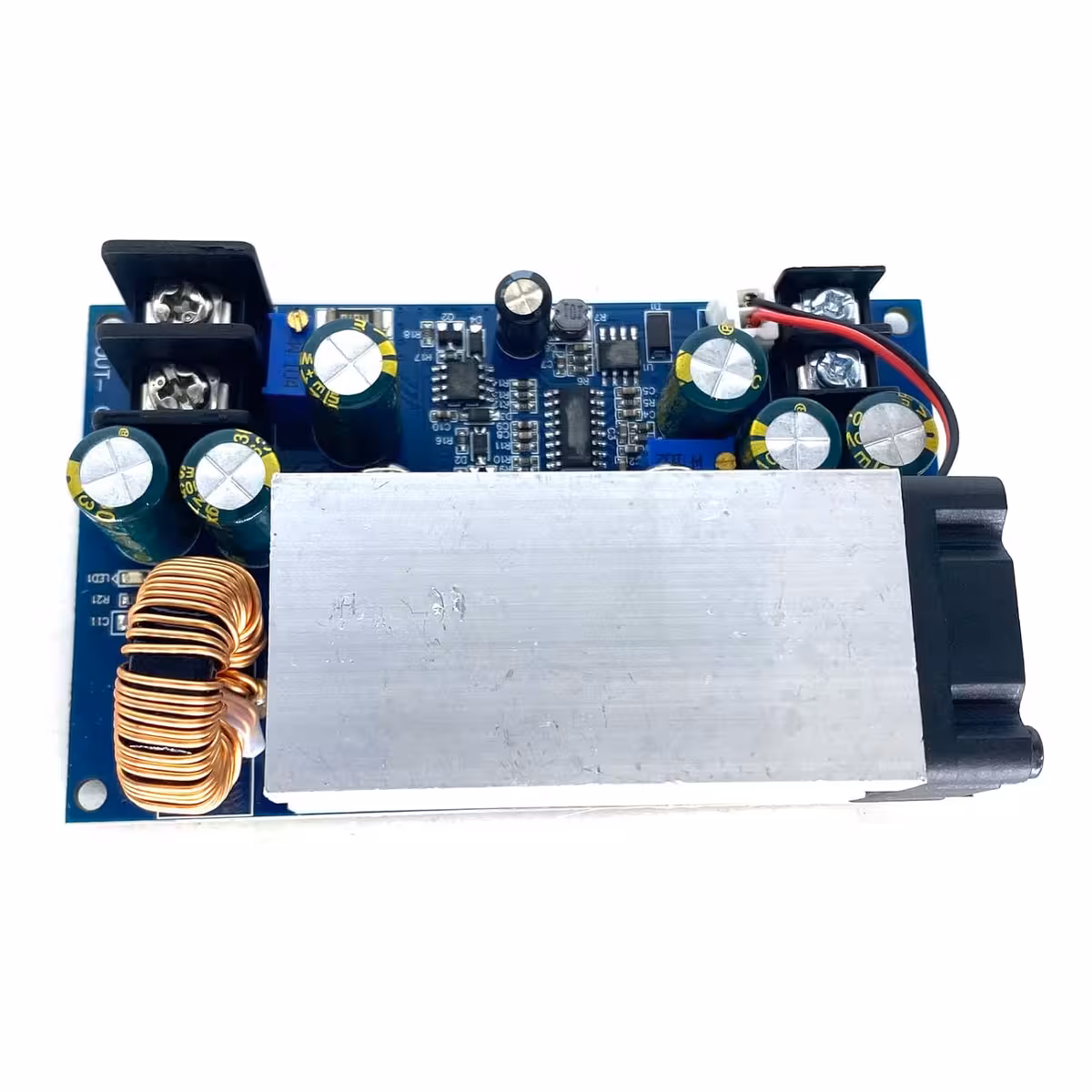

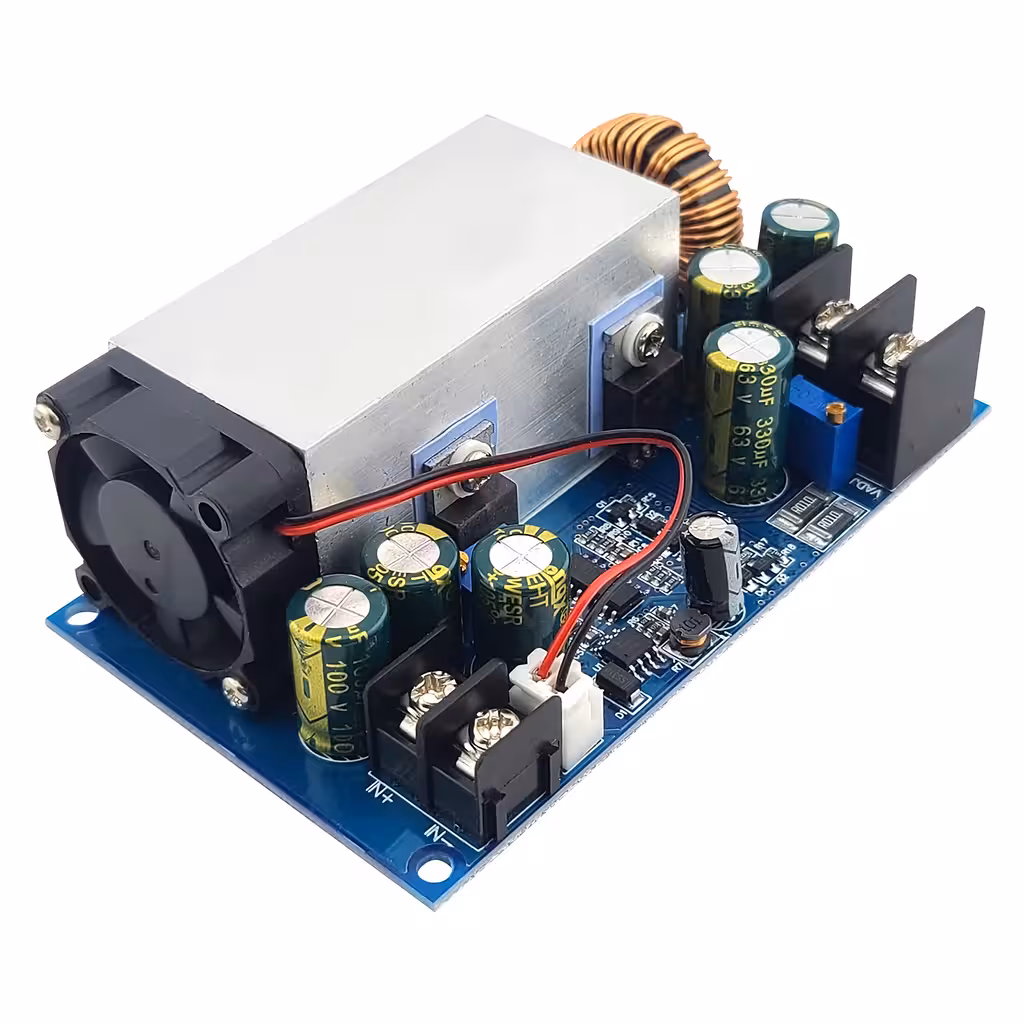

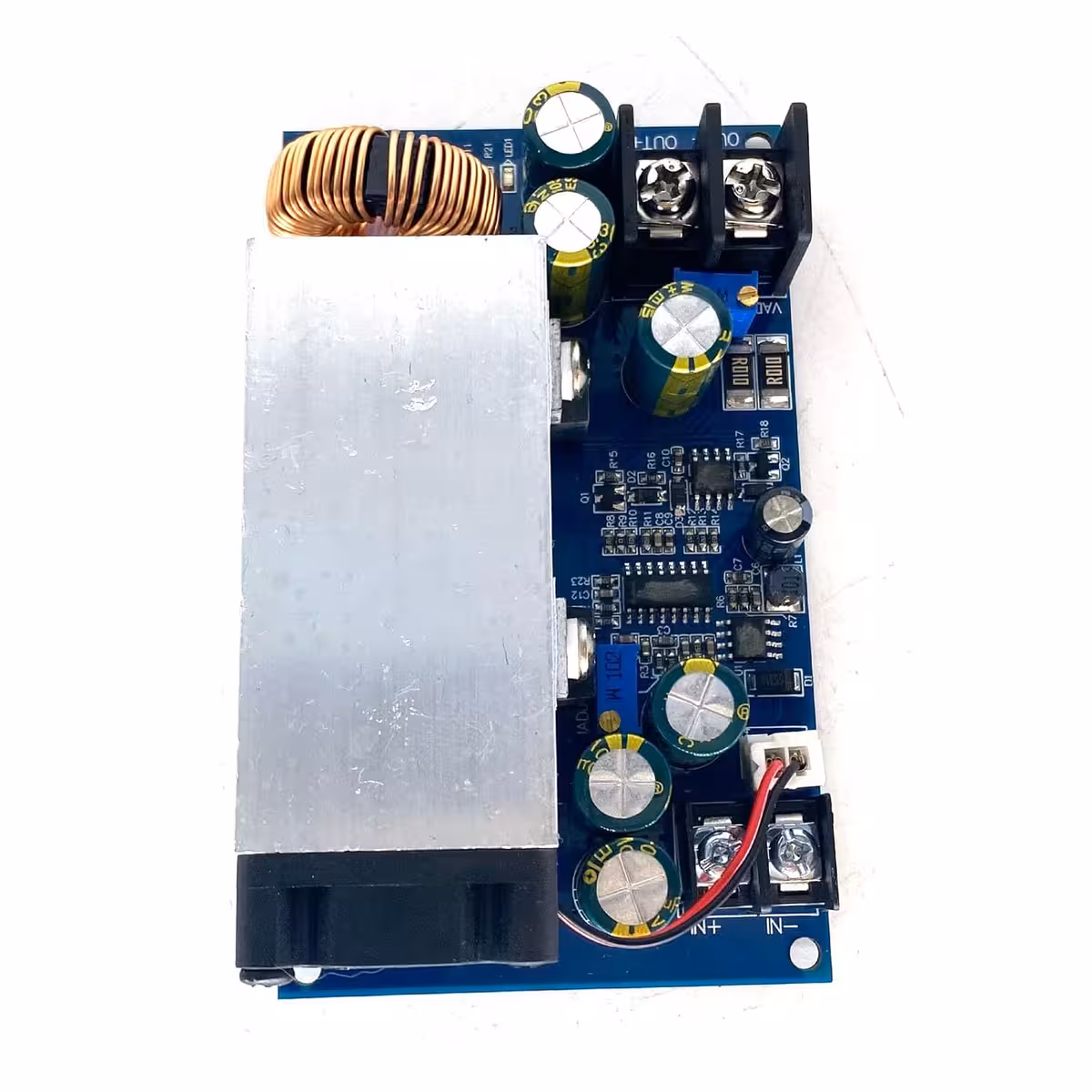

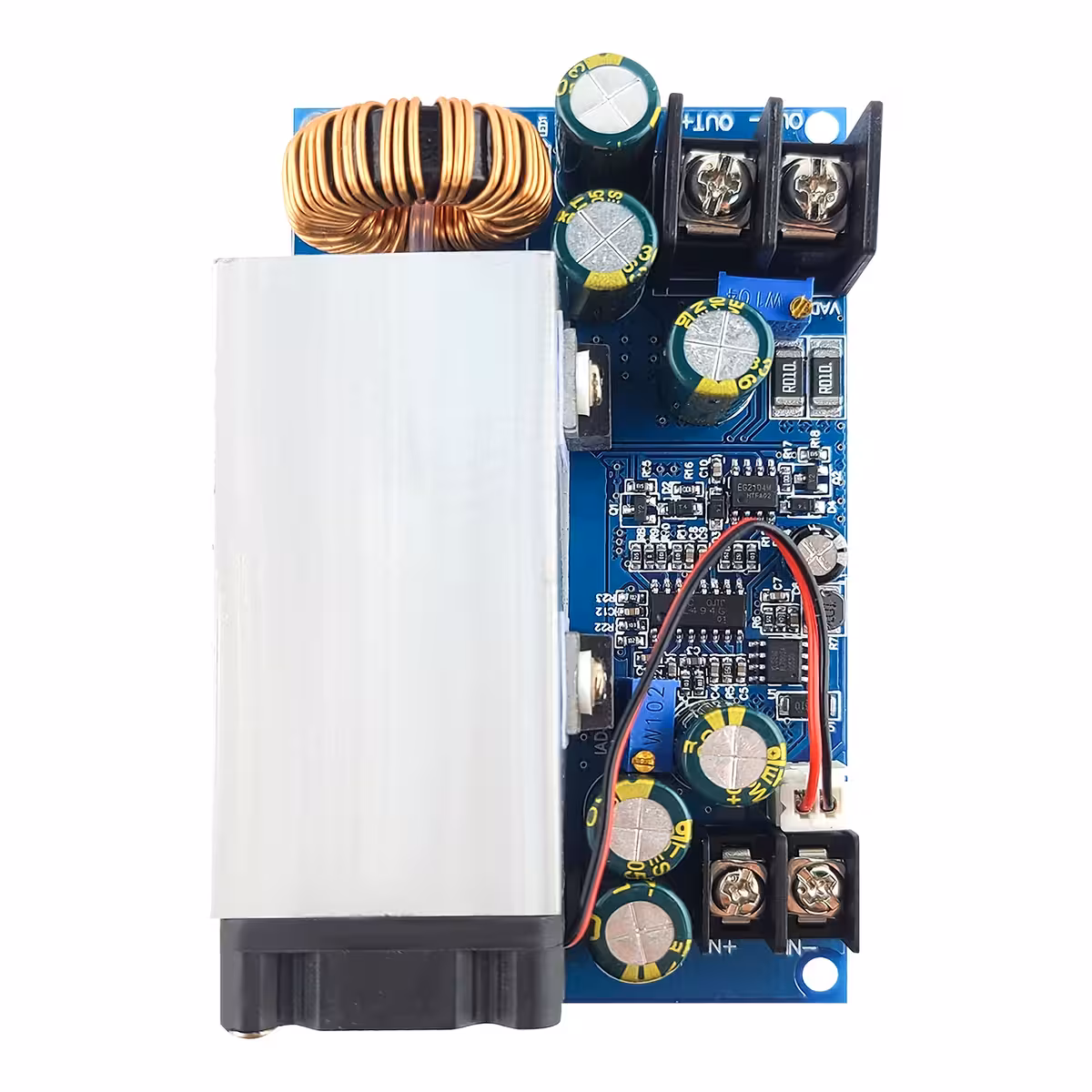

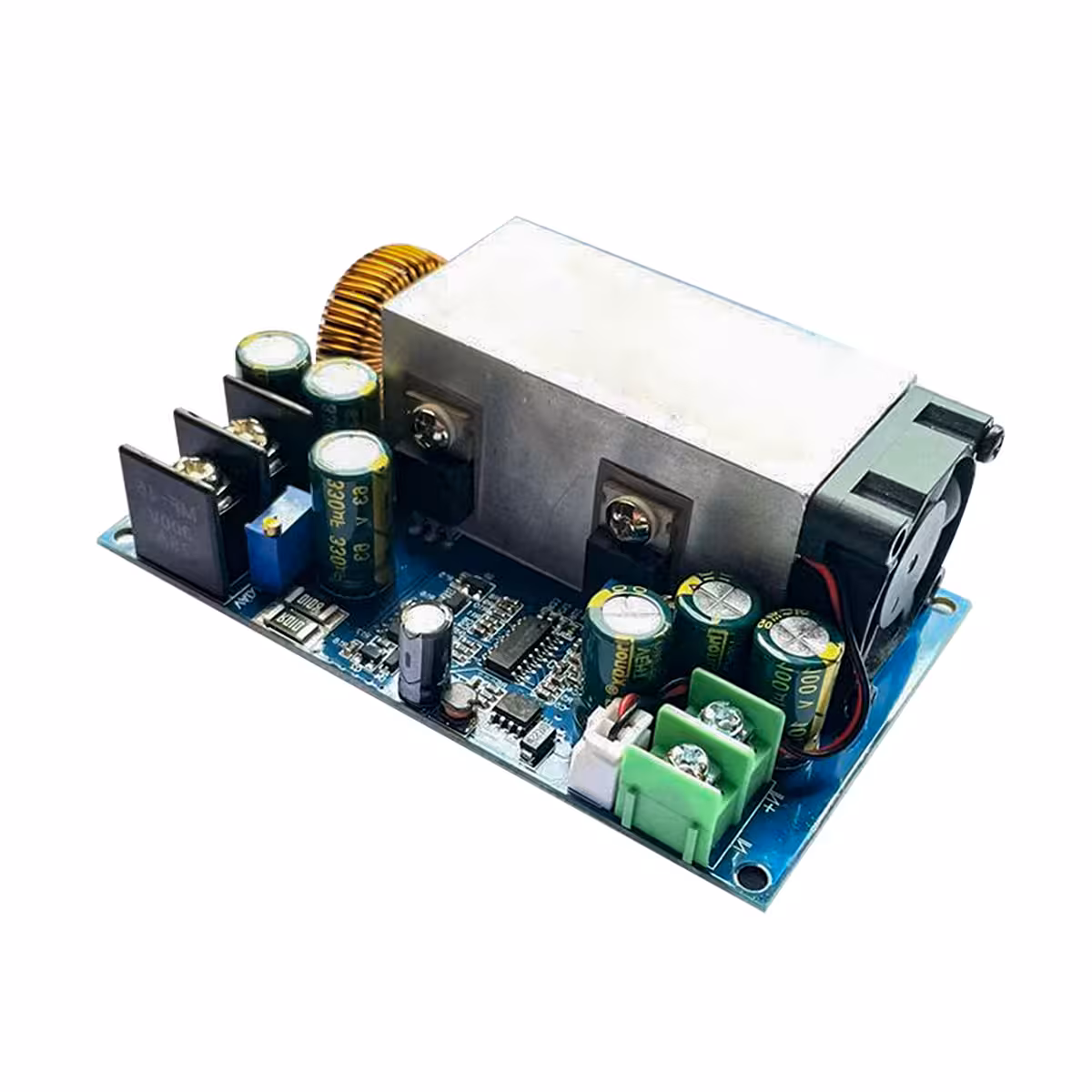

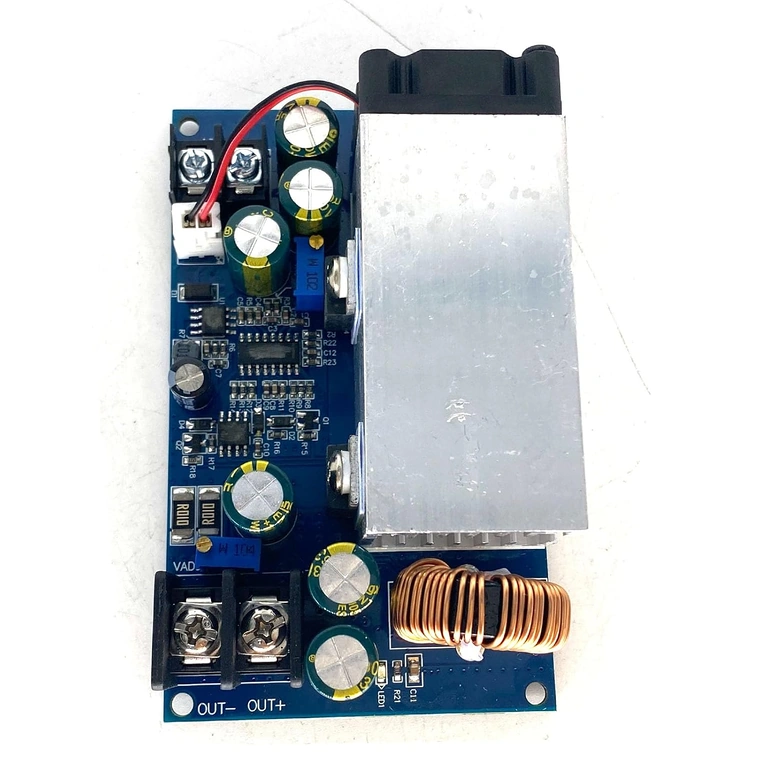

Fotogaléria
