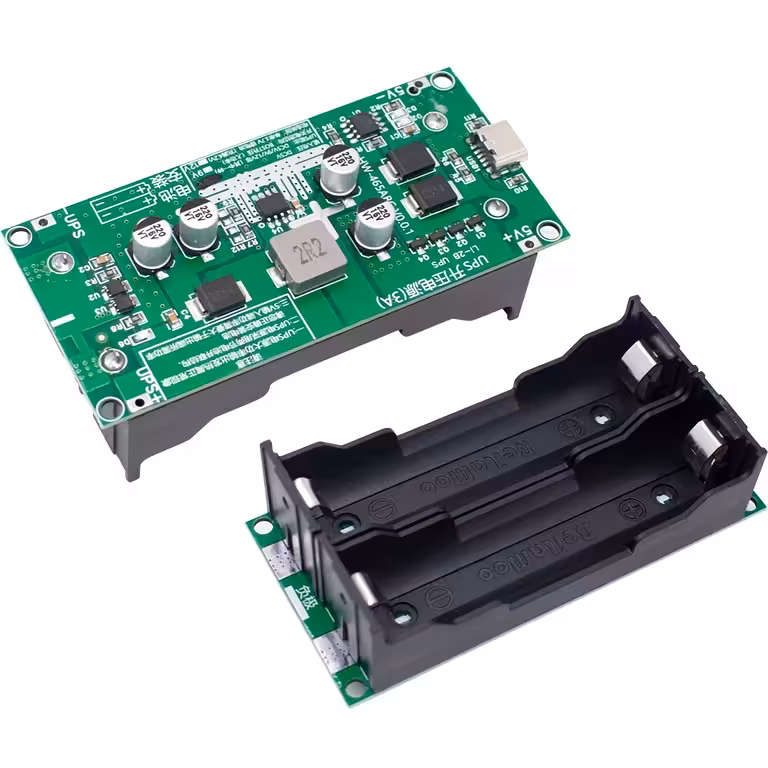

Mini UPS modul 5V/12V – nepretržité napájanie bez výpadkov pre IoT projekty a kritické zariadenia
Stalo sa vám niekedy, že sa vám Raspberry Pi alebo router reštartoval v tej najnevhodnejšej chvíli? Tento DC mini UPS modul presne tento problém rieši. Zabezpečuje okamžité prepnutie na batériu bez akéhokoľvek oneskorenia (zero-delay), takže vaše mini PC, ESP32 alebo IP kamera budú fungovať stabilne aj pri výpadku prúdu.
Poznámka: Akumulátory 18650 nie sú súčasťou balenia. Používajte napájací zdroj 5V s prúdom minimálne 2A. Batériu nikdy nepripájajte s opačnou polaritou – hrozí trvalé poškodenie modulu.
Prečo si vybrať tento model? (Kľúčové výhody):
- Okamžité prepínanie (zero-delay) — prechod na batériu je bleskový, zariadenie nezaznamená žiadny výpadok ani reštart
- Dve verzie podľa potreby — 5V/3A pre Raspberry Pi, Arduino, ESP32 a IoT moduly; 12V/1.2A pre routery, IP kamery a priemyselné riadiace jednotky
- Podpora 1 alebo 2 akumulátorov 18650 paralelne — pri použití dvoch článkov zdvojnásobíte výdrž batérie
- Vstup Type-C až do 3A — vyšší prúd oproti MicroUSB zabezpečuje rýchlejšie nabíjanie a stabilnú prevádzku pri vysokej záťaži
- Vysoká účinnosť meniča až 96 % — menovitý výkon 15W, špičkový až 20W, s minimálnymi stratami energie
- Komplexná ochrana Li-Ion článkov — ochrana proti podbitiu, prebitiu, skratu a tepelná poistka sú aktívne súčasťou modulu
- Pripájacie plôšky 5V+/5V- — možnosť priamej integrácie na vlastný PCB bez potreby externých konektorov
- Kompaktné rozmery: 88 × 41 × 22 mm — zmestí sa do každej projektovej krabičky, na DIN lištu alebo do DIY racku
Detaily a výkon
Modul funguje ako bezproblémový DC UPS: pokiaľ je pripojený externý zdroj, zariadenie je napájané z neho a súčasne sa nabíja batéria na 4,2V (štandardné napätie pre Li-Ion 18650). Pri výpadku vstupného napätia prebehne prepnutie na akumulátor okamžite, čím chráni vaše zariadenie pred nežiaducim vypnutím.
Verzia 5V/3A je optimalizovaná pre Raspberry Pi, ESP32, Arduino a akékoľvek IoT moduly napájané 5V. Verzia 12V/1.2A spoľahlivo pokryje routery, IP kamery a riadiace systémy vyžadujúce stabilných 12V. Obe varianty umožňujú vstup cez konektor Type-C alebo priamo cez spájkovacie plôšky pre maximálnu flexibilitu pri inštalácii.
Upozornenie: Pri záťaži blízkej maximálnemu výkonu sa modul môže zahrievať – zabezpečte v krabičke dostatočné vetranie.
| Parameter | UPS Mini 5V | UPS Mini 12V |
|---|---|---|
| Výstupné napätie | 5V DC | 12V DC |
| Max. výstupný prúd | 3A | 1.2A |
| Menovitý výkon | 15W | 15W |
| Špičkový výkon | 20W | 18–20W |
| Účinnosť meniča | až 96 % | |
| Vstupné napájanie | Type-C / plôšky 5V+ 5V- | |
| Max. vstupný prúd | 3A | |
| Kompatibilné batérie | Li-Ion 18650 – 1 alebo 2 ks paralelne | |
| Nabíjacie napätie batérie | 4.2V | |
| Typ prepínania UPS | Okamžité / Zero delay | |
| Aktívne ochrany | Skrat, podbitie, prebitie, teplota | |
| LED indikácia | Červená = nabíjanie / Zelená = nabité | |
| Vlastná spotreba | cca 25mA | |
| Rozmery | 88 × 41 × 22 mm | |
Obsah balenia
- 1x Modul UPS Mini DC-DC (zvolená varianta: 5V/3A alebo 12V/1.2A)
Často kladené otázky
Ktorú verziu si vybrať: 5V alebo 12V?
Ak napájate Raspberry Pi, Arduino, ESP32 alebo iný IoT modul, zvoľte 5V/3A. Ak je vaším zariadením router, IP kamera alebo priemyselný kontrolér, zvoľte 12V/1.2A.
Koľko akumulátorov 18650 potrebujem?
Modul funguje s 1 alebo 2 článkami 18650 zapojenými paralelne. Pri dvoch článkoch je výdrž batérie približne dvojnásobná. Akumulátory nie sú súčasťou balenia a je potrebné ich dokúpiť samostatne.
Reštartuje sa zariadenie pri výpadku prúdu?
Nie. Prepínanie je typu zero delay – prechod medzi externým zdrojom a batériou je okamžitý, bez akéhokoľvek prerušenia, ktoré by pripojené zariadenie zaznamenalo.
Aký napájací zdroj je potrebný?
Potrebujete 5V zdroj s prúdom minimálne 2A pripojený cez Type-C. Ak používate 2 akumulátory a zároveň ich nabíjate pri vysokej záťaži, odporúčame zdroj 5V/3A.
Môžem modul integrovať priamo na vlastný PCB?
Áno. Okrem portu Type-C obsahuje modul aj spájkovacie plôšky 5V+ a 5V- pre priamu integráciu do vašich vlastných obvodov bez nutnosti externých konektorov.
