Sada 2x BMS 2S 20A s balancérom – pokročilá ochrana pre 7,4V Li-Ion akumulátory
Táto sada pozostávajúca z 2 kusov BMS modulov 2S 20A predstavuje komplexné riešenie pre správu a ochranu Li-Ion akumulátorových zostáv s menovitým napätím 7,4 V (pri plnom nabití 8,4 V). Funkcia aktívneho balancovania počas nabíjania vyrovnáva napätie jednotlivých článkov, čím výrazne predlžuje životnosť batérie. Vďaka kompaktným rozmerom 48 × 20 × 3,4 mm je tento modul ideálnou voľbou pre DIY projekty, prenosné elektrické náradie a vlastné batériové packy.
Poznámka: Pri prvom zapojení je potrebné akumulátor nabiť, aby sa aktivoval výstup BMS modulu. Nekombinujte články s výrazne odlišnou kapacitou alebo vnútorným odporom.
Prečo si vybrať tento model? (Kľúčové výhody):
- Integrované aktívne balancovanie: Počas nabíjania vyrovnáva napätie článkov, čím predchádza nerovnováhe a predlžuje životnosť batérie.
- Kompletná viacúrovňová ochrana: Proti prebitiu (> 4,3 V), podbitiu (< 2,3 V), nadprúdu (25 A) a skratu s automatickým resetom v priebehu cca 200 ms.
- Široká kompatibilita: Vhodné pre Li-Ion články 18650, 26650 a štandardné 3,7 V/4,2 V Li-Po akumulátory.
- Kompaktný formát 48 × 20 × 3,4 mm: Ideálny pre integráciu do malých puzdier, prenosných zariadení a modifikovaných systémov.
- Ekonomické balenie 2 kusov: Dvojnásobná výhoda pre paralelné projekty alebo ako náhradný diel pre vaše aplikácie.
Detaily a výkon

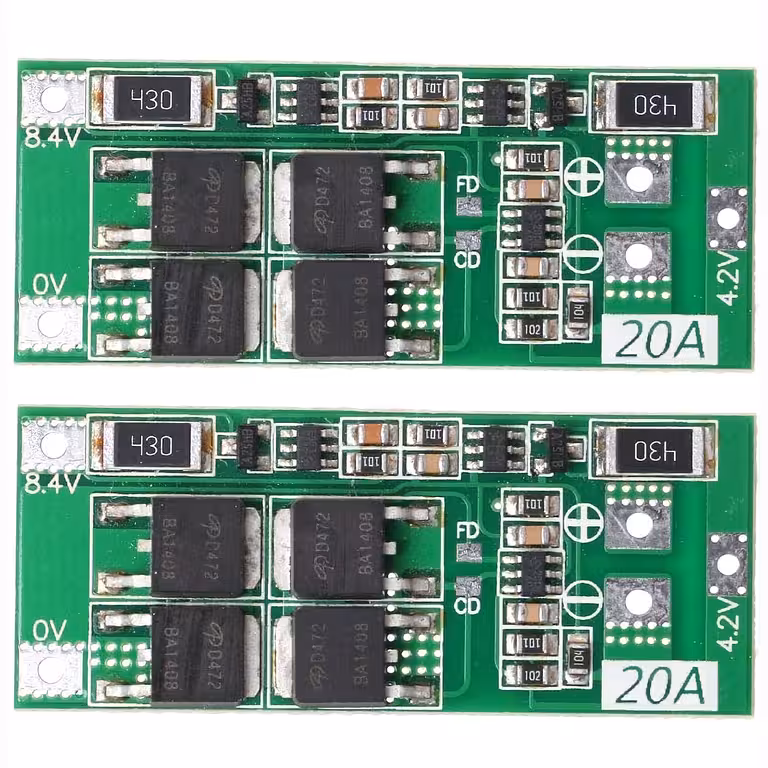

Modul je navrhnutý pre trvalý prúd 20 A (pri vysokom zaťažení odporúčame použiť chladič) a krátkodobo zvládne špičky až do 25 A. Nabíjací prúd je automaticky obmedzený na 10 A, čo chráni články pred tepelným namáhaním. Zapojenie sa vykonáva na jasne označené body: 0 V (mínus 1. článku), 4,2 V (stred medzi článkami) a 8,4 V (plus 2. článku). Výstup je dostupný na svorkách + a − na doske. Rezistor s označením „430“ sa môže počas balancovania zahrievať – tento jav je úplne bežný a signalizuje správnu funkciu vyrovnávania napätia.
| Parameter | Hodnota / Detail |
|---|---|
| Typ modulu | BMS 2S s aktívnym balancovaním |
| Menovité napätie | 7,4 V (2 × 3,7 V) |
| Nabíjacie napätie | 8,4 V – 9,0 V |
| Ochrana proti prebitiu | > 4,3 V na článok |
| Ochrana proti podbitiu | < 2,3 – 2,5 V na článok |
| Ochrana proti nadprúdu | 25 A |
| Odporúčaný trvalý prúd | 20 A (pri záťaži vyžaduje chladič) |
| Ochrana proti skratu | Áno, automatický reset (~200 ms) |
| Obmedzenie nabíjacieho prúdu | 10 A |
| Kompatibilné články | Li-Ion 18650, 26650, Li-Po 3,7 V/4,2 V |
| Rozmery | 48 × 20 × 3,4 mm |
| Počet v balení | 2 kusy |
Návod na zapojenie a použitie
- Príprava článkov: Uistite sa, že oba Li-Ion akumulátory majú podobné napätie (maximálny rozdiel 0,1 V) a podobný vnútorný odpor.
- Zapojenie 1. článku: Pripojte mínus na bod 0 V a plus na bod 4,2 V na doske.
- Zapojenie 2. článku: Pripojte mínus na bod 4,2 V (spoločný s plusom prvého článku) a plus na bod 8,4 V.
- Identifikácia výstupných svoriek: Svorky + a − na doske slúžia ako výstup pre záťaž a vstup pre nabíjačku.
- Aktivácia BMS: Pre prvú aktiváciu pripojte kompatibilnú nabíjačku (8,4 – 9,0 V) na výstupné svorky – BMS automaticky odblokuje výstup.
- Testovanie funkčnosti: Pred pripojením finálnej záťaže skontrolujte výstupné napätie (~8,4 V pri plnom nabití).
- Chladenie: Pri aplikáciách s prúdom blížiacim sa k 20 A namontujte chladič alebo zabezpečte dostatočné vetranie modulu.
Obsah balenia
- 2 × BMS modul 2S 20A s balancovaním (48 × 20 × 3,4 mm)
- Schéma zapojenia (digitálna/vizuálna)
Často kladené otázky
Môžem použiť tento BMS s veľkokapacitnými 26650 akumulátormi?
Áno, modul je kompatibilný s článkami 18650, 26650 aj Li-Po, pokiaľ je menovité napätie 3,7 V na článok. Odporúčaný trvalý prúd 20 A zostáva rovnaký bez ohľadu na kapacitu.
Prečo sa rezistor „430“ počas nabíjania zahrieva?
Je to úplne normálny jav. Rezistor je súčasťou obvodu aktívneho balancovania a rozptyľuje energiu potrebnú na vyrovnanie napätia medzi článkami. Mierne zahrievanie potvrdzuje, že funkcia balancovania pracuje správne.
Aké napätie musí mať použitá nabíjačka?
Odporúčaná nabíjačka by mala mať napätie 8,4 V – 9,0 V. BMS modul automaticky obmedzuje nabíjací prúd na 10 A, takže môžete bezpečne použiť aj zdroje s vyšším výkonom.
Výstup po prvom zapojení nefunguje. Čo mám robiť?
To je v poriadku – BMS modul je do prvého nabitia v režime „spánku“. Pripojte akumulátor k 8,4 V nabíjačke, čím sa výstup aktivuje. Po tejto aktivácii bude modul fungovať pri každom ďalšom použití.
Môžem paralelne spojiť viac 2S packov pre vyššiu kapacitu?
Áno, ale každý pack musí mať vlastný BMS a pred spojením musia mať všetky packy rovnaké napätie. Paralelné zapojenie bez individuálnych BMS modulov môže spôsobiť nebezpečné vyrovnávacie prúdy medzi packmi.
