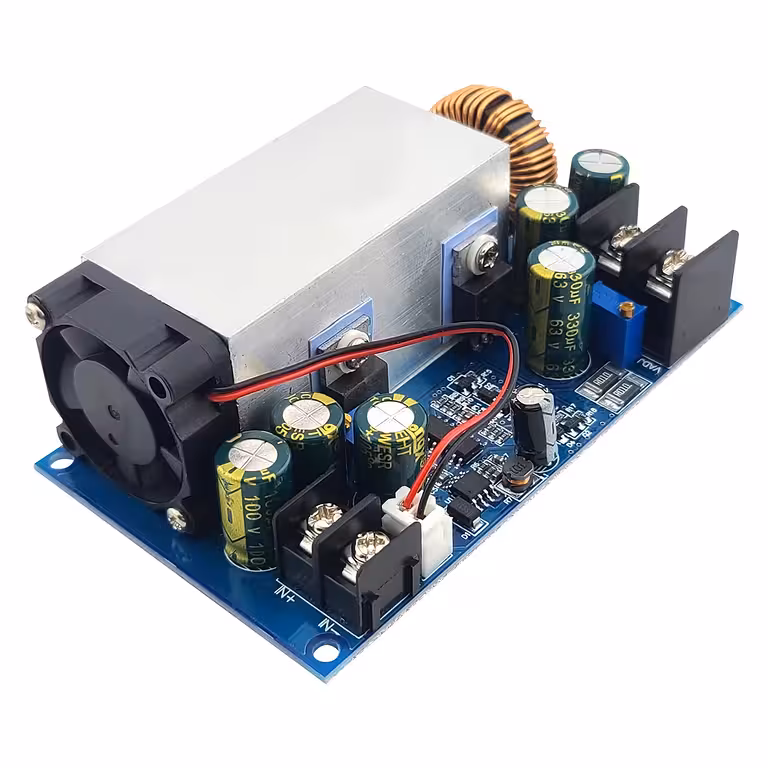

DC-DC Step-Down menič 600W 25A – presné nastavenie CV/CC pre napájanie a nabíjanie batérií
Potrebujete znížiť jednosmerné napätie bez zbytočných tepelných strát a bez nutnosti kupovať viacero modulov? Tento 600W 25A step-down menič zvládne všetko v jednom kompaktnom zariadení. Umožňuje nezávislé riadenie napätia a prúdu s vysokou účinnosťou až 95 %.
Poznámka: Modul pracuje výhradne v režime step-down (znižovanie napätia). Výstupné napätie musí byť vždy nižšie ako vstupné. Modul neobsahuje ochranu proti prepólovaniu.
Prečo si vybrať práve tento model? (Kľúčové výhody):
- Duálne nastavenie CV/CC — napätie a prúd ovládate nezávisle na jednom module, nepotrebujete žiadny externý obmedzovač prúdu.
- Účinnosť až 95 % — minimálne tepelné straty znamenajú, že modul zvládne dlhodobú prevádzku pri strednom zaťažení bez prehrievania.
- Široký rozsah vstupu 12–75V — ideálny pre solárne panely, usmerňovače, autobatérie alebo laboratórne zdroje bez potreby ďalších adaptérov.
- Nastaviteľný výstup 2.5–60V / 1–25A — pokryje všetko od napájania Arduino modulov až po nabíjanie 48V akumulátorov alebo reguláciu malých motorov.
- Viacotáčkové potenciometre — umožňujú oveľa presnejšie nastavenie hodnôt v porovnaní s bežnými jednootáčkovými modelmi.
- Modrý LED indikátor — okamžitý vizuálny prehľad o tom, či je výstup aktívny.
- Spínacia frekvencia 80 kHz — nízke zvlnenie výstupu, menšie filtračné komponenty a čistejší signál pre citlivé zariadenia.
Detaily a výkon
Buck (step-down) topológia so spínaním na frekvencii 80 kHz zabezpečuje skvelú rovnováhu medzi účinnosťou a stabilitou výstupného napätia. Špičkový výkon dosahuje 600W, avšak pre dlhodobú prevádzku odporúčame limit 500W, najmä ak modul nie je aktívne chladený. Nastavenie prebieha pomocou dvoch viacotáčkových potenciometrov — VIADJ pre napätie a IADJ pre prúd — čo zaručuje plynulú reguláciu bez skokových zmien. Ochrana proti skratu funguje na princípe automatického obmedzenia v režime CC bez nutnosti vypnutia modulu. Upozornenie: pri indukčných záťažiach (motory, cievky, relé) je nutné na výstup pripojiť ochrannú Schottkyho diódu.
| Parameter | Hodnota / Detail |
|---|---|
| Maximálny výkon | 600W (odporúčané trvalo 500W) |
| Výstupný prúd | 1–25A nastaviteľný |
| Vstupné napätie | 12–75V DC |
| Výstupné napätie | 2.5–60V DC (iba step-down) |
| Prevádzkové režimy | CV (konštantné napätie) / CC (konštantný prúd) |
| Účinnosť | Až 95 % |
| Spínacia frekvencia | 80 kHz |
| Indikácia stavu | Modrá LED (aktívny výstup) |
| Ochrana proti skratu | Automatické obmedzenie prúdu (CC) |
| Ochrana proti prepólovaniu | Nie je súčasťou |
| Kompatibilné aplikácie | Batérie, malé motory, elektronické moduly, laboratórne zdroje |
Návod na nastavenie a použitie
- Pripojte napájací zdroj na vstup podľa polarity (+ a −); pred zapnutím skontrolujte hodnoty multimetrom.
- Nastavte IADJ na minimum: otočte potenciometrom úplne proti smeru hodinových ručičiek (cca 10 otáčok) pred pripojením záťaže.
- Nastavte VIADJ: v smere hodinových ručičiek napätie zvyšujete, proti smeru znižujete. Hodnotu overte multimetrom.
- Pripojte záťaž a následne postupne zvyšujte IADJ na požadovanú hodnotu prúdu, pričom sledujte ampérmeter.
- Nespájajte vstupnú zem s výstupnou zemou bez znalosti schémy napájaného obvodu.
- Pre indukčné záťaže (motory, cievky) zapojte Schottkyho diódu paralelne k záťaži katódou smerom k plusu.
- Pri zaťažení blížiacom sa k 500W zabezpečte aktívne chladenie (ventilátor), aby teplota zostala v bezpečných medziach.
Obsah balenia
- 1 × DC-DC Step-Down modul 600W 25A CV/CC
Často kladené otázky
Môžem tento menič použiť na zvýšenie napätia?
Nie. Modul funguje výhradne ako step-down (znižovač). Výstupné napätie musí byť vždy nižšie ako vstupné. Pre zvýšenie napätia potrebujete boost menič.
Čo sa stane pri prepólovaní vstupu?
Modul nemá ochranu proti prepólovaniu. Nesprávne zapojenie môže nenávratne poškodiť vnútorné komponenty. Pred pripojením vždy skontrolujte polaritu multimetrom.
Je pri nabíjaní batérií nutná ochranná dióda?
Áno. Bez nej môže prúd po odpojení zdroja tiecť späť do modulu, čo zničí tranzistory. Použite Schottkyho diódu dimenzovanú na prevádzkový prúd.
Môžem z tohto modulu napájať DC motory?
Áno, s použitím Schottkyho diódy zapojenej paralelne k motoru. Štartovací prúd nesmie prekročiť 25A a trvalý výkon musí zostať pod 500W.
Kedy potrebujem prídavné chladenie?
Pri zaťažení nad 300W alebo v teplom prostredí odporúčame namontovať na modul ventilátor. Bez núteného chladenia teplota komponentov rýchlo stúpa, čo výrazne skracuje životnosť.
