1-kanálový relé modul s optočlenom – Bezpečné spínanie 230V pomocou Arduino alebo Raspberry Pi
Potrebujete ovládať čerpadlo, svetlo alebo motor na 230V priamo z GPIO pinu? Bez galvanického oddelenia môže aj malý napäťový špičkový výboj nenávratne poškodiť váš mikrokontrolér. Tieto relé moduly s optočlenom vytvárajú elektrickú bariéru medzi vašou riadiacou logikou a výkonovou časťou — bez ohľadu na to, čo sa deje v obvode 230V, vaše piny zostanú v bezpečí.
Poznámka: Pri objednávke si vyberte požadovaný variant — 5V alebo 12V relé modul. Sada obsahuje 4 kusy zvoleného variantu.
Prečo si vybrať túto sadu? (Kľúčové výhody):
- Galvanické oddelenie cez optočlen — riadiaci a výkonový obvod sú úplne oddelené; skrat na záťaži sa nikdy nedostane k vašim GPIO alebo digitálnym pinom
- Prepínateľný High/Low trigger pomocou jumpera — logiku aktivácie zmeníte za 5 sekúnd bez nutnosti prepájania alebo úpravy zdrojového kódu
- Konštrukcia odolná voči chybám — ak sa riadiaca linka (Trigger) náhodne odpojí, relé zostane vo východiskovej polohe; nehrozí nechcené zopnutie záťaže
- 10A kontakty pre reálne záťaže — podporuje AC 250V/10A a DC 30V/10A; ideálne pre osvetlenie, čerpadlá, ventilátory a menšie motory v domácich či priemyselných aplikáciách
- Univerzálna kompatibilita — funguje s Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, CNC — ak má zariadenie digitálny pin, tento modul s ním bude spolupracovať
- Predinštalované skrutkové svorkovnice — zapojenie NC, C, NO, Coil+ a Coil- je jednoduché, bez nutnosti spájkovania či adaptérov
- Sada 4 kusov — ideálne pre viackanálové projekty alebo ako zásoba pre systémy, kde je spoľahlivosť prioritou
Detaily a výkon
Optočlen v každom module úplne oddeľuje riadiacu časť od výkonovej — prúd na linke Trigger je len približne 5 mA (pri 5V verzii), čo je ideálne pre moderné mikrokontroléry bez potreby ďalších rezistorov. Cievka relé sa napája samostatne napätím 5V DC alebo 12V DC podľa zvoleného variantu, pričom kontakty spínajú záťaže do AC 250V / 10A. 5V verzia sa priamo integruje do projektov napájaných z USB alebo štandardných 5V zdrojov, zatiaľ čo 12V verzia je vhodná pre automobilové systémy, riadiace rozvádzače a projekty napájané 12V batériami.
| Parameter | Hodnota / Detail |
|---|---|
| Napájacie napätie cievky | 5V DC alebo 12V DC (podľa zvoleného variantu) |
| Maximálna záťaž kontaktov | AC 250V / 10A, DC 30V / 10A |
| Typ izolácie | Optočlen |
| Prúd na linke Trigger | ≈5 mA (5V model) |
| Typ kontaktov | NC (Normally Closed) / C (Common) / NO (Normally Open) |
| Vstupy modulu | Coil +, Coil –, Trigger |
| Výber triggera | Jumper High-Level Trigger / Low-Level Trigger |
| Kompatibilita | Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC |
| Počet modulov v sade | 4 kusy |
| Typ modulu | 1-kanálový (Single Channel Relay Module) |
Návod na programovanie a použitie
- Pripojte Coil + a Coil – k napájaciemu zdroju zodpovedajúcemu zvolenému variantu (5V alebo 12V DC).
- Prepojte pin Trigger s digitálnym výstupným pinom mikrokontroléra (GPIO, digitálny pin Arduino atď.).
- Nastavte jumper do požadovanej polohy: High-Level Trigger (relé zopne pri signáli HIGH) alebo Low-Level Trigger (relé zopne pri signáli LOW).
- Pripojte záťaž k svorkám NC/C (rozpínací kontakt) alebo NO/C (spínací kontakt) podľa logiky vašej aplikácie.
- Odošlite digitálny príkaz z kódu (napr. digitalWrite(pin, HIGH) v Arduino IDE) pre aktiváciu alebo deaktiváciu relé.
Obsah balenia

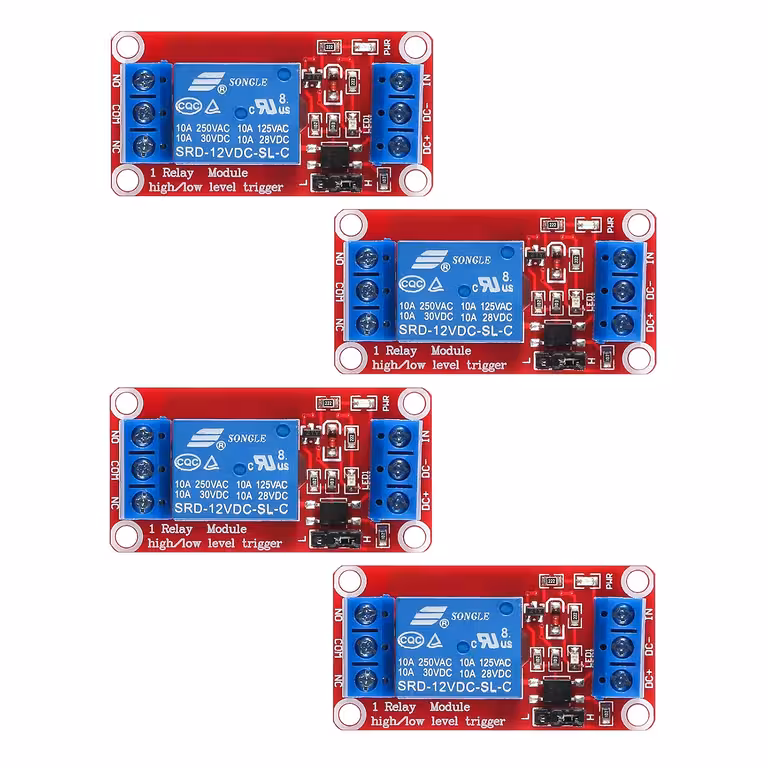

- 4 × 1-kanálový relé modul (5V alebo 12V — podľa výberu pri objednávke)
- Predinštalované skrutkové svorkovnice na každom module
Často kladené otázky
Funguje to aj s 3,3V signálom na Triggeri (napr. Raspberry Pi, ESP32)?
Vo väčšine prípadov áno, optočlen akceptuje aj 3,3V na linke Trigger. Pre zaručenú funkčnosť odporúčame použiť prevodník logických úrovní 3,3V→5V alebo skontrolovať prahovú hodnotu optočlena v datasheete. Napájanie cievky musí zostať 5V alebo 12V bez ohľadu na logickú úroveň.
Aký je praktický rozdiel medzi High-Level a Low-Level Triggerom?
Pri High-Level Triggeri sa relé aktivuje, keď pin Trigger prijme signál HIGH. Pri Low-Level Triggeri sa aktivuje pri signáli LOW (GND). Správanie zmeníte jednoduchým prehodením jumpera — bez nutnosti meniť kabeláž alebo kód.
Môžem ovládať 230V spotrebiče, napríklad svetlo alebo záhradné čerpadlo?
Áno. Kontakty zvládnu AC 250V / 10A, čo postačuje pre väčšinu domácich spotrebičov. Uistite sa, že neprekračujete prúd 10A a pri práci so sieťovým napätím dodržiavajte všetky bezpečnostné predpisy.
Môžem ovládať všetky 4 moduly z jedného Arduina?
Áno. Každý modul vyžaduje len jeden digitálny pin pre Trigger. Arduino Uno má 14 digitálnych pinov, takže môžete nezávisle ovládať všetky 4 moduly zo sady a stále vám zostane dostatok pinov pre ďalšie periférie.
