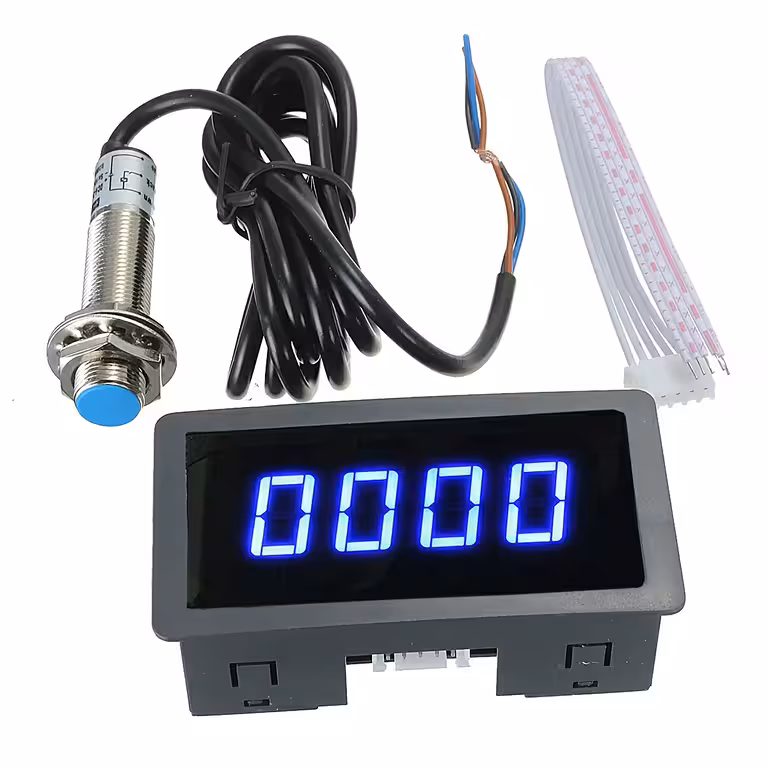

Digitálny otáčkomer so senzorom Hall NPN – presné meranie otáčok pre traktory, kombajny či sústruhy bez zložitej inštalácie
Poznáte to – motor ide príliš „do otáčok“ alebo naopak nevládze, no bez presných údajov len odhadujete. Nastavovanie „od oka“ vás stojí čas a zbytočne opotrebováva techniku. Tento digitálny LED otáčkomer so senzorom Hall NPN vám v reálnom čase ukáže presný počet otáčok za minútu s vysokou presnosťou ±2 RPM pri otáčkach do 5000 RPM.
Poznámka: Balenie obsahuje kompletnú sadu: otáčkomer, senzor Hall NPN a magnet 10×2 mm. Na inštaláciu nepotrebujete dokupovať žiadne ďalšie príslušenstvo.
Prečo si vybrať práve tento model? (Kľúčové výhody):
- Modrý LED displej čitateľný aj na priamom slnku — 0,56-palcové číslice sú výborne viditeľné nielen v dielni, ale aj v kabíne traktora počas slnečných dní.
- Rýchla aktualizácia (viac ako 3-krát za sekundu) — získate okamžitú odozvu na zmenu otáčok, čo je kľúčové pri regulácii plynu alebo sledovaní záťaže motora.
- Univerzálne napájanie 12V a 24V — rovnaký prístroj využijete v malom traktore (12V) aj vo veľkom kombajne (24V) bez nutnosti ďalších adaptérov.
- Vysoká presnosť ±2 RPM do 5000 RPM — pri štandardných 540 ot./min (vývodový hriadeľ PTO) je odchýlka maximálne 2 otáčky za minútu, čo postačuje na akékoľvek precízne mechanické nastavenie.
- Bezkontaktné snímanie — magnet sa montuje na hriadeľ a senzor sníma pohyb zo vzdialenosti 1–10 mm. Žiadne trenie, žiadne mechanické opotrebovanie.
- Štandardný montážny výrez 76×39 mm — bez problémov ho osadíte do väčšiny prístrojových panelov bez nutnosti náročných úprav palubnej dosky.
Detaily a výkon
Srdcom tohto otáčkomera je digitálny LED modul s modrými číslicami a frekvenčnou odozvou 100 Hz, vďaka čomu dokáže sledovať aj rýchle zmeny otáčok bez viditeľného oneskorenia. Rozsah 5–9999 RPM ho predurčuje na použitie pri pomalobežných hriadeľoch PTO, ale aj pri vysokootáčkových elektromotoroch.
Senzor Hall NPN deteguje prechod magnetu bez fyzického kontaktu. Kábel s dĺžkou 1 meter poskytuje dostatočnú flexibilitu pri montáži a vďaka prevádzkovej teplote od –10 °C do +60 °C vás nesklame ani počas zimnej sezóny na poli, ani v horúcej letnej dielni.
| Parameter | Hodnota / Detail |
|---|---|
| Typ displeja | Modrý LED, číslice 0,56 palca |
| Napájacie napätie | DC 8V – 24V (kompatibilné s 12V a 24V) |
| Rozsah merania | 5 – 9999 RPM |
| Presnosť | ±2 RPM pod 5000 RPM / ±3 RPM nad 5000 RPM |
| Obnovovacia frekvencia | >3-krát / sekunda |
| Frekvenčná odozva | 100 Hz |
| Rozmery jednotky | 79 × 42 × 25 mm |
| Montážny výrez | 76 × 39 mm |
| Typ senzora | Hall NPN s magnetickou detekciou |
| Snímacia vzdialenosť | 1 mm – 10 mm |
| Výstupný prúd senzora | 20 mA |
| Prevádzková teplota | –10 °C až +60 °C |
| Rozmery senzora | 60 × 10 mm, kábel 1 m |
| Magnet v balení | 10 × 2 mm |
Návod na inštaláciu a použitie
- Montáž magnetu (10×2 mm): Pripevnite magnet na rotujúcu časť (hriadeľ PTO, remenica, zotrvačník) pomocou epoxidového lepidla alebo mechanickej sťahovacej pásky.
- Umiestnenie senzora Hall NPN: Upevnite senzor na statickú časť stroja vo vzdialenosti 1–10 mm od magnetu. Pre optimálnu stabilitu odporúčame vzdialenosť 3–5 mm.
- Zapojenie otáčkomera: Červený vodič na (+) DC 8V–24V, čierny na kostru (–), žltý/signálny vodič na výstup senzora.
- Zapojenie senzora Hall: Hnedý vodič na (+) napájanie, modrý na kostru (–), čierny na signálny vstup otáčkomera.
- Spustenie: Po zapnutí sa LED displej rozsvieti a začne zobrazovať otáčky ihneď, ako magnet prejde popri senzore.
- Kalibrácia (ak je potrebná): Ak má hriadeľ viac magnetov, skontrolujte nastavenie počtu impulzov na otáčku podľa vašej konkrétnej konfigurácie.
Obsah balenia
- 1 x Digitálny LED otáčkomer (79×42×25 mm)
- 1 x Senzor Hall NPN (60×10 mm, kábel 1 m)
- 1 x Magnet (10×2 mm)
Často kladené otázky
Funguje aj na 24V systémoch, nielen na 12V?
Áno. Otáčkomer je navrhnutý pre akékoľvek napätie v rozsahu DC 8V až 24V. Bez problémov ho zapojíte do traktorov (12V) aj do ťažkej techniky či kombajnov (24V).
Musím dokupovať senzor alebo magnet samostatne?
Nie. V balení nájdete všetko potrebné – senzor Hall NPN aj magnet 10×2 mm. Inštaláciu zvládnete s komponentmi, ktoré sú súčasťou balenia.
Aká je presnosť pri 540 ot./min (štandard PTO)?
Pri otáčkach pod 5000 RPM je presnosť ±2 RPM. Pri 540 ot./min je teda maximálna odchýlka len 2 otáčky za minútu, čo je pre monitoring vývodového hriadeľa plne dostačujúce.
Dá sa použiť aj na sústruh alebo kompresor?
Áno, otáčkomer je univerzálny a vhodný pre akékoľvek zariadenie s rotujúcim hriadeľom v rozsahu 5 až 9999 RPM – od sústruhov a fréz až po elektromotory, kompresory či generátory.
