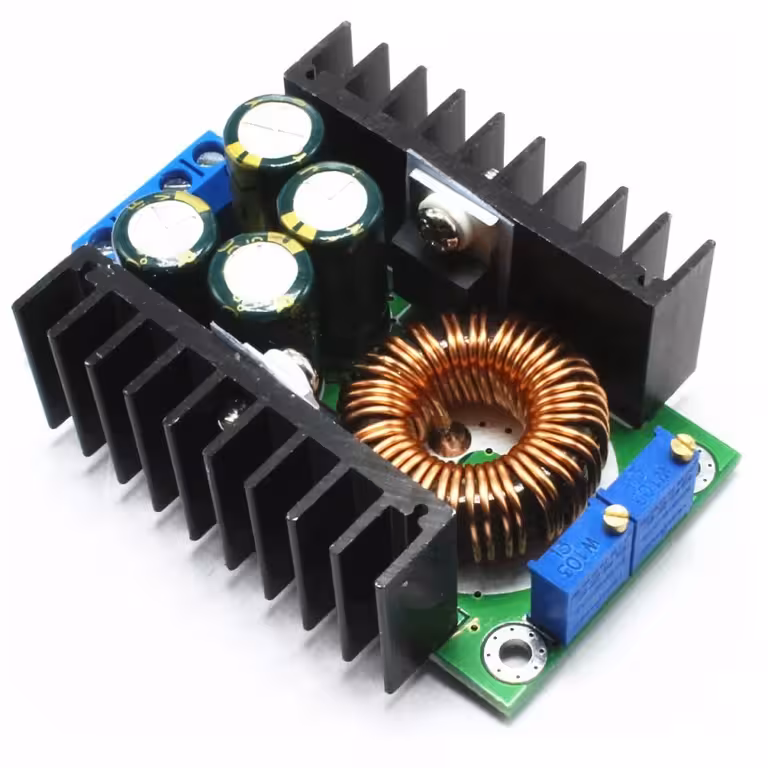

Nastaviteľný DC-DC Step Down modul 9A – precízna regulácia napätia a prúdu pre náročné projekty
Potrebujete napájať výkonné LED diódy, nabíjať LiPo akumulátory alebo si zostaviť vlastný laboratórny zdroj? Častým problémom je, že dostupné napätie nezodpovedá vašim potrebám. Tento nastaviteľný step-down modul tento problém hravo vyrieši – zníži vstupné napätie v rozsahu 5V až 40V na presne takú hodnotu, akú vyžaduje vaše zariadenie, a to s vysokou presnosťou a minimálnymi stratami.
Poznámka: Pri výstupných prúdoch nad 7 A odporúčame aktívne chladenie ventilátorom. Pre ochranu proti prepólovaniu odporúčame na vstupnú vetvu pridať externú Schottkyho diódu.
Prečo si vybrať práve tento model? (Kľúčové výhody):
- Viacotáčkové potenciometre (25 otáčok) – umožňujú jemné a presné nastavenie napätia a prúdu bez skokových zmien; ideálne pre citlivé batérie alebo LED aplikácie.
- Vysoká účinnosť až 95 % – zo 100 W príkonu sa až 95 W dostane k záťaži, čo znamená menej odpadového tepla a nižšiu spotrebu energie.
- Nezávislé riadenie napätia a prúdu (CC/CV) – modul funguje ako inteligentná nabíjačka pre LiPo, Li-Ion alebo NiMH články bez nutnosti ďalších obvodov.
- Integrovaná ochrana proti skratu – v prípade poruchy záťaže sa modul automaticky vypne, čím chráni vaše komponenty.
- Kompaktné rozmery 65 × 48 mm – so 4 montážnymi otvormi (3 mm) ho ľahko zabudujete do akéhokoľvek DIY projektu alebo ovládacieho panela.
Detaily a výkon
Srdcom modulu je výkonný buck (step-down) menič s rýchlym spínaním, ktorý udržuje stabilné výstupné napätie aj pri náhlych zmenách záťaže. Vďaka širokému rozsahu vstupného napätia 5 V – 40 V DC je modul kompatibilný s LiPo batériami, PC zdrojmi, laboratórnymi napájacími jednotkami či solárnymi panelmi.
Dvojica viacotáčkových potenciometrov vám poskytuje detailnú kontrolu nad výstupným napätím (1,2 V – 35 V) a prúdovým limitom (0,2 A – 9 A). Pri trvalej záťaži nad 7 A odporúčame pridať na chladič malý ventilátor; pri nižších hodnotách postačuje pasívne chladenie vďaka vynikajúcej 95 % účinnosti.
| Parameter | Hodnota / Detail |
|---|---|
| Vstupné napätie | 5 V – 40 V DC |
| Nastaviteľné výstupné napätie | 1,2 V – 35 V DC |
| Maximálny vstupný prúd | 9 A |
| Nastaviteľný výstupný prúd | 0,2 A – 9 A |
| Maximálna účinnosť | 95 % |
| Typ regulácie | Viacotáčkové potenciometre (25 otáčok) – napätie a prúd |
| Ochrany | Proti skratu (ochrana proti prepólovaniu externou diódou) |
| Chladenie | Aktívne (ventilátor) pri prúde > 7 A |
| Rozmery dosky | 65 × 48 × 24 mm |
| Montáž | 4 skrutky, otvory Ø 3 mm |
| Typ meniča | Buck (Step Down) DC-DC |
Návod na použitie
- Pripojenie napájania: Pripojte zdroj k vstupným svorkám (+ a –). Vstupné napätie musí byť aspoň o 1,5 V vyššie než požadované výstupné napätie.
- Nastavenie napätia: Pomocou potenciometra označeného V-ADJ nastavte požadované napätie. Otáčajte pomaly – 25 otáčok umožňuje veľmi jemné doladenie. Hodnotu kontrolujte multimetrom na výstupných svorkách.
- Nastavenie prúdového limitu: Pomocou potenciometra I-ADJ nastavte limit prúdu. Pripojte záťaž a sledujte prúd pomocou ampérmetra zapojeného do série.
- Teplota: Pri vysokom zaťažení sledujte teplotu. Ak prúd prekročí 7 A, zabezpečte aktívne chladenie ventilátorom.
- Ochrana: Ak hrozí riziko prepólovania, na kladnú vstupnú vetvu umiestnite Schottkyho diódu (napr. SB1040 alebo ekvivalent).
Obsah balenia
- 1x Nastaviteľný DC-DC Step Down modul 5-40V / 9A
Často kladené otázky
Môžem modul použiť na nabíjanie 3,7 V LiPo batérie z 12 V zdroja?
Áno. Nastavte výstupné napätie na 4,2 V (maximálne napätie pre LiPo článok) a obmedzte prúd podľa odporúčaní výrobcu batérie. Modul pracuje v režime CC/CV, čo je pre nabíjanie LiPo akumulátorov ideálne.
Je ventilátor potrebný vždy?
Nie. Aktívne chladenie je nutné len pri trvalom výstupnom prúde nad 7 A. Pri nižšom zaťažení udržuje vysoká 95 % účinnosť teplotu komponentov v bezpečných medziach aj bez ventilátora.
Ako ochránim modul pri nesprávnom zapojení polarity?
Modul nemá internú ochranu proti prepólovaniu. Odporúčame do série na vstup zapojiť Schottkyho diódu s dostatočným prúdovým zaťažením (napr. SB1040). Je to lacná poistka, ktorá môže zachrániť celý modul.
Funguje modul ako driver pre výkonné LED diódy?
Áno. Nastavte prúdový limit na nominálnu hodnotu LED diódy a napätie na zodpovedajúce napätie v priepustnom smere. Vďaka nastaviteľnému prúdovému obmedzeniu funguje modul ako efektívny LED driver bez potreby ďalších súčiastok.
