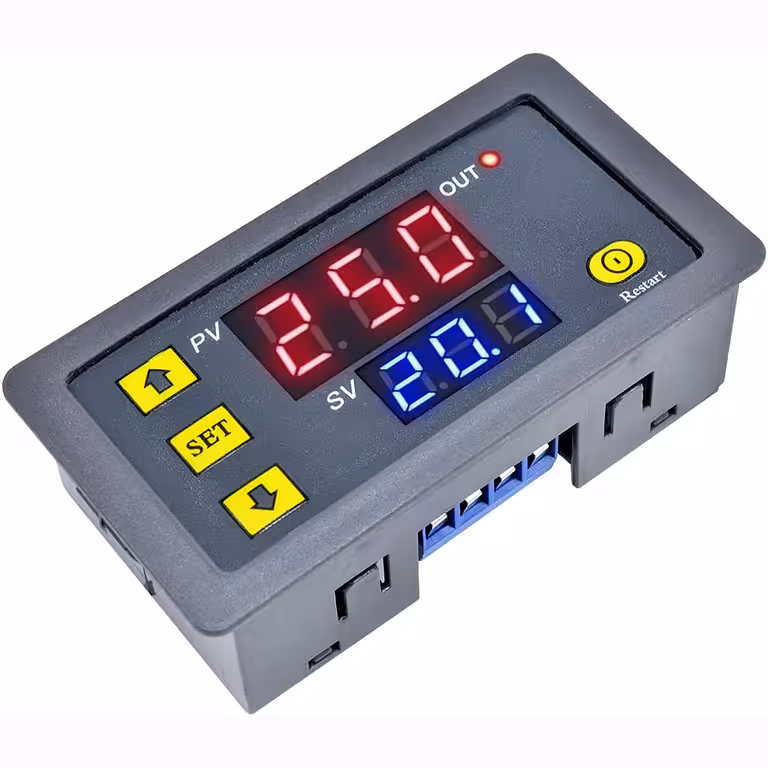

Programovateľné časové relé 220 V s duálnym displejom T1/T2 — presné časovanie bez analógových odchýlok
Potrebujete automaticky ovládať čerpadlo, ventilátor alebo zavlažovací systém bez toho, aby ste museli neustále sledovať čas? Toto programovateľné časové relé vyrieši vašu automatizáciu raz a navždy. Jednoducho nastavíte intervaly T1 a T2, zvolíte prevádzkový režim a o viac sa nestaráte. Zariadenie pracuje samostatne, deň i noc, a to aj po výpadku elektrického prúdu.
Poznámka: Modul je určený na inštaláciu osobami so základnými elektrotechnickými znalosťami. Pred montážou si preštudujte schému zapojenia, ktorá je súčasťou balenia.
Prečo si vybrať práve tento model? (Kľúčové výhody):
- Duálny LED displej T1 + T2 — okamžite vidíte a upravujete oba intervaly súčasne, bez zložitého prechádzania menu
- 6 prevádzkových režimov — oneskorenie, časovanie, cyklovanie ON/OFF a OFF/ON pokryjú akýkoľvek scenár, od automatického zavlažovania až po priemyselné pece
- Rozsah 0 – 999 v sekundách, minútach alebo hodinách — kompletná flexibilita nastavenia cez parameter P0 bez potreby ďalších modulov
- Nevolatilná pamäť — nastavenia T1, T2, P0 a P1 zostávajú uložené aj po výpadku napájania; po reštarte relé pokračuje presne tam, kde skončilo
- Kapacita 10 A / 1500 W — priamo spína čerpadlá, ventilátory, výhrevné telesá a osvetlenie bez nutnosti externého stýkača
- Kompaktný formát pre rozvádzač — rozmery 79 × 26 × 43 mm s montážnym výrezom 72 × 40 mm, vďaka čomu zapadne do každého štandardného panela
Detaily a výkon
Základom modulu je dedikovaný mikrokontrolér pre presné časovanie — nejde o bežný analógový RC obvod. To znamená, že nastavený interval zostáva stabilný bez ohľadu na kolísanie napätia alebo teploty. Tlačidlá SET, + a – umožňujú kompletnú konfiguráciu za menej ako minútu a cyklický režim (P1-4 a P1-5) zabezpečí nekonečné opakovanie cyklov ON/OFF bez manuálneho zásahu. Reléový kontakt NO/NC zaisťuje kompatibilitu s odporovými aj indukčnými záťažami až do limitu 1500 W pri 220 V AC.
| Parameter | Hodnota / Detail |
|---|---|
| Napájacie napätie | AC 220 V |
| Maximálny pracovný prúd | 10 A |
| Maximálny spínaný výkon | 1500 W |
| Rozsah časovania T1 / T2 | 0 – 999 sekúnd / 0 – 999 minút / 0 – 999 hodín |
| Časové jednotky (P0) | P0=0 sekundy | P0=1 minúty | P0=2 hodiny |
| Prevádzkové režimy (P1) | P1-0 až P1-5 (6 režimov) |
| Pamäť nastavení | Nevolatilná (uchováva dáta po výpadku prúdu) |
| Displej | Duálny LED displej (T1 + T2) |
| Rozmery modulu | 79 × 26 × 43 mm |
| Montážny otvor | 72 × 40 mm |
| Typ výstupu | Reléový kontakt NO/NC |
Návod na programovanie a použitie
- Pripojte modul podľa elektrickej schémy priloženej v balení (L, N vstup 220 V; výstup záťaže na kontakty NO/COM).
- Pripojte napájanie AC 220 V. Displej zobrazí predvolenú hodnotu času T1.
- Krátkym stlačením tlačidla SET vstúpite do režimu úprav. Aktívna číslica začne blikať.
- Pomocou tlačidiel + a – nastavte požadovanú hodnotu pre T1 (doba ON alebo oneskorenie, podľa zvoleného režimu).
- Opätovným stlačením SET prejdete na T2 a nastavíte príslušnú hodnotu.
- Stlačte SET pre uloženie alebo počkajte niekoľko sekúnd na automatické uloženie.
- Dlhým stlačením tlačidla SET (3 – 5 sekúnd) vstúpite do menu pokročilých parametrov.
- Nastavte P0 (časová jednotka):
- P0=0 — sekundy
- P0=1 — minúty
- P0=2 — hodiny
- Krátkym stlačením SET prepnete na P1 a zvolíte prevádzkový režim:
- P1-0: po uplynutí T1 sa relé zopne a zostane zopnuté
- P1-1: po uplynutí T1 zostane relé vypnuté
- P1-2: po T1 sa relé zopne; po T2 sa vypne
- P1-3: po T1 je relé vypnuté; po T2 sa zopne
- P1-4: opakovaný cyklus ON (T1) → OFF (T2) → ON (T1)…
- P1-5: opakovaný cyklus OFF (T1) → ON (T2) → OFF (T1)…
- Krátkym stlačením SET uložíte parametre a opustíte menu. Modul sa automaticky spustí v novom režime.
Praktický príklad — opakovaný cyklus 30 s ON / 60 s OFF: Nastavte T1=30, T2=60, P0=0 (sekundy), P1=4. Relé bude automaticky spínať: 30 sekúnd zapnuté, 60 sekúnd vypnuté, do nekonečna.
Obsah balenia
- 1 × Digitálne programovateľné časové relé 220 V (modul T1/T2)
- 1 × Schéma elektrického zapojenia
Často kladené otázky
Môže fungovať pri inom napätí ako 220 V, napríklad 12 V DC?
Nie. Tento model je navrhnutý výhradne pre napájanie AC 220 V. Pre aplikácie s nízkym napätím (12 V, 24 V DC) potrebujete model určený pre dané napätie.
Stratia sa nastavenia pri výpadku prúdu?
Nie. Nevolatilná pamäť uchová hodnoty T1, T2 a parametre P0/P1 bez ohľadu na výpadky. Po obnovení napájania relé automaticky pokračuje v činnosti s poslednými uloženými nastaveniami.
Aké záťaže môžem pripojiť k výstupu relé?
Podporuje odporové aj indukčné záťaže do 10 A / 1500 W pri 220 V AC — vodné čerpadlá, ventilátory, výhrevné telesá, LED pásy, osvetlenie a malé motory. Pre veľké indukčné záťaže odporúčame použiť prídavný stýkač.
Dá sa nastaviť interval kratší ako 1 sekunda?
Nie. Minimálne rozlíšenie je 1 sekunda. Pre časovanie v milisekundách potrebujete relé s jemnejším rozlíšením.
Dá sa namontovať priamo do rozvádzača?
Áno. Montážny výrez 72 × 40 mm umožňuje priamu inštaláciu do panela alebo štandardnej elektrickej skrinky. Kompaktný formát (79 × 26 × 43 mm) ponecháva dostatok miesta pre ostatné komponenty v rozvádzači.
