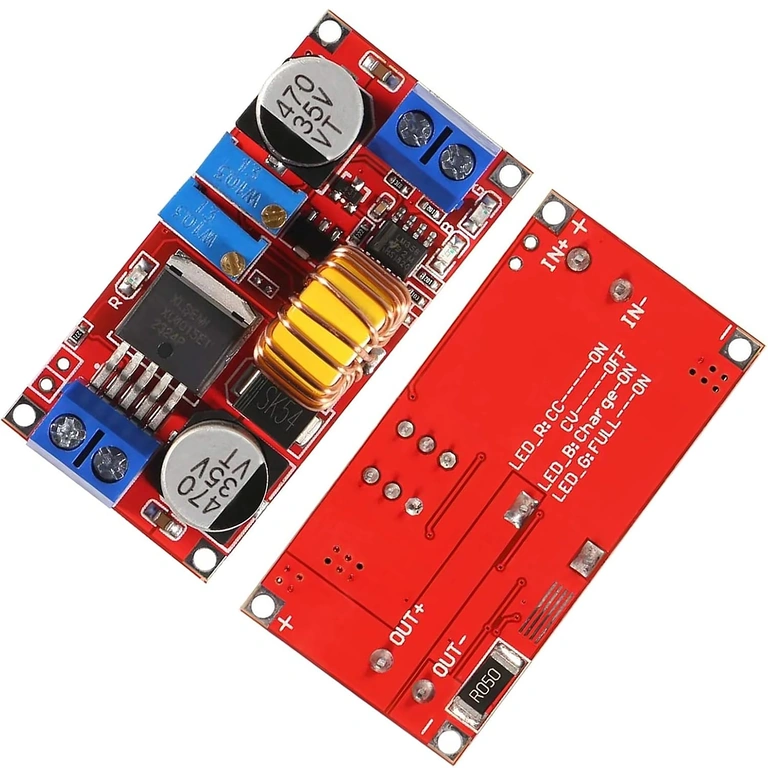

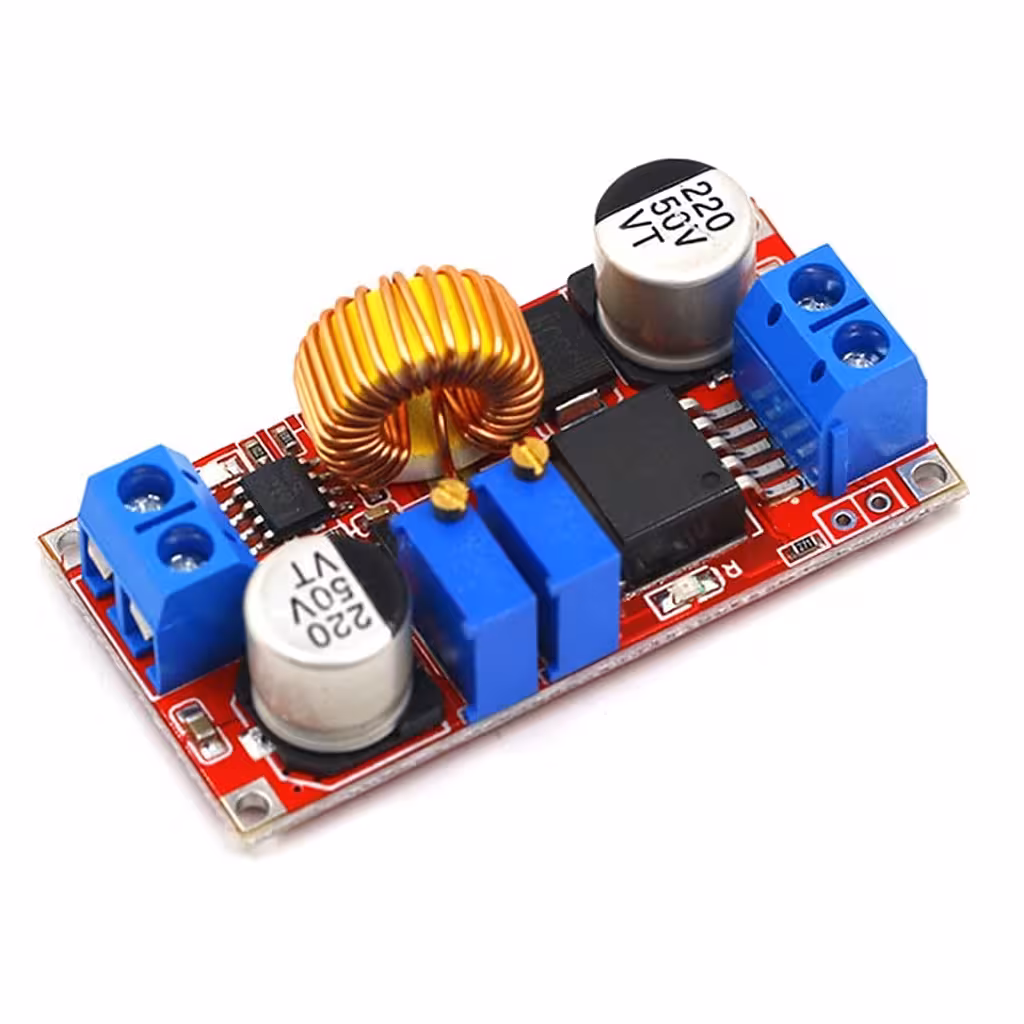

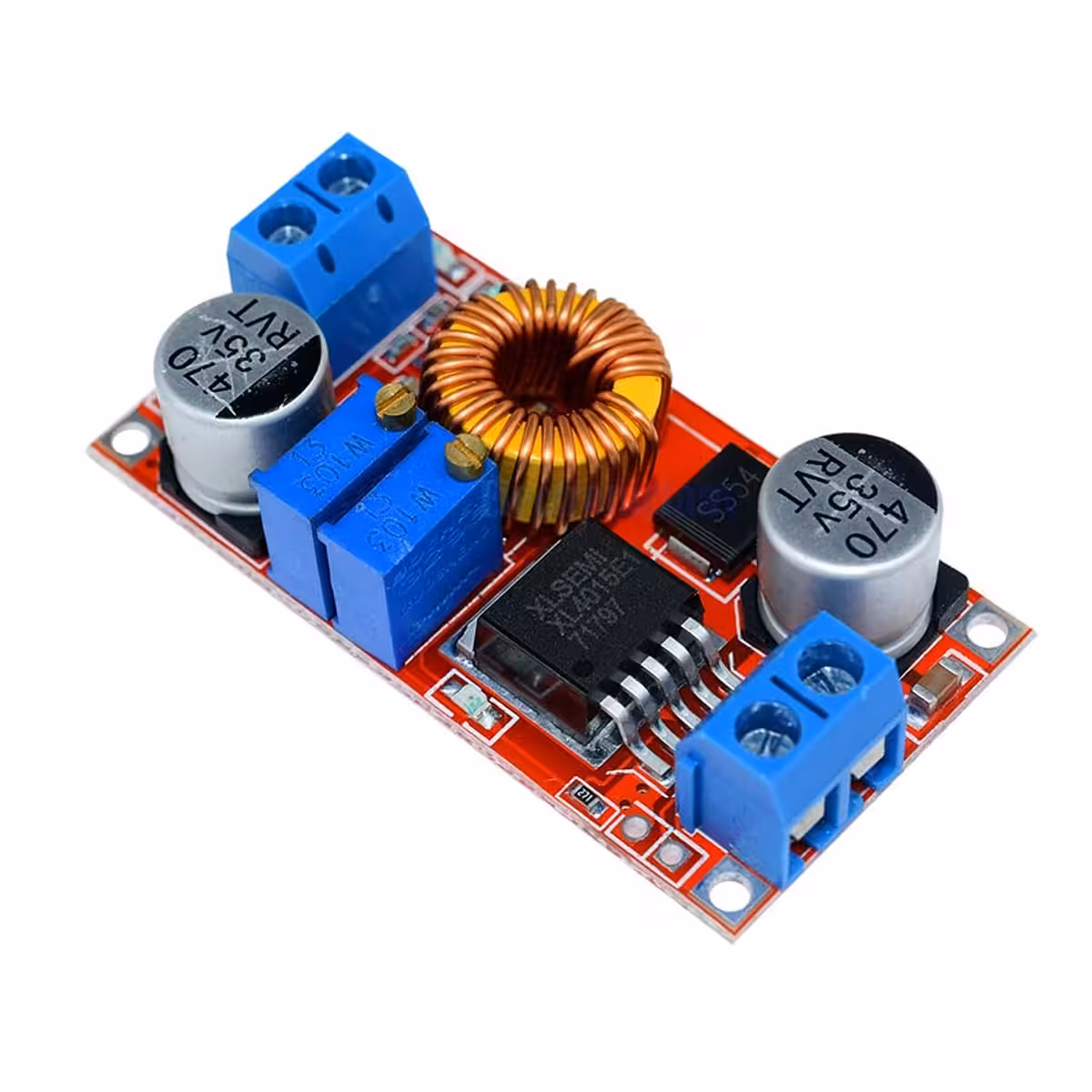

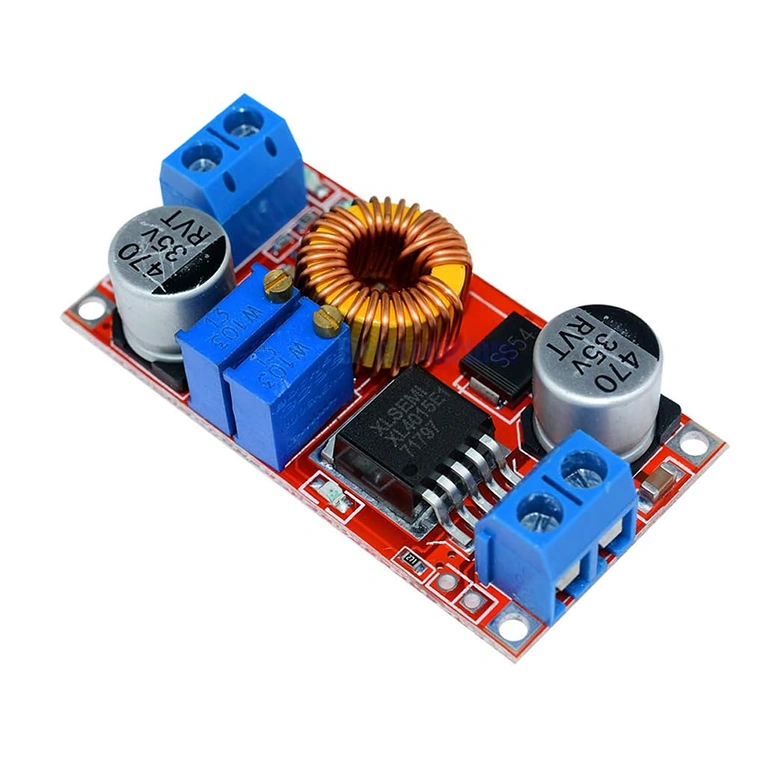

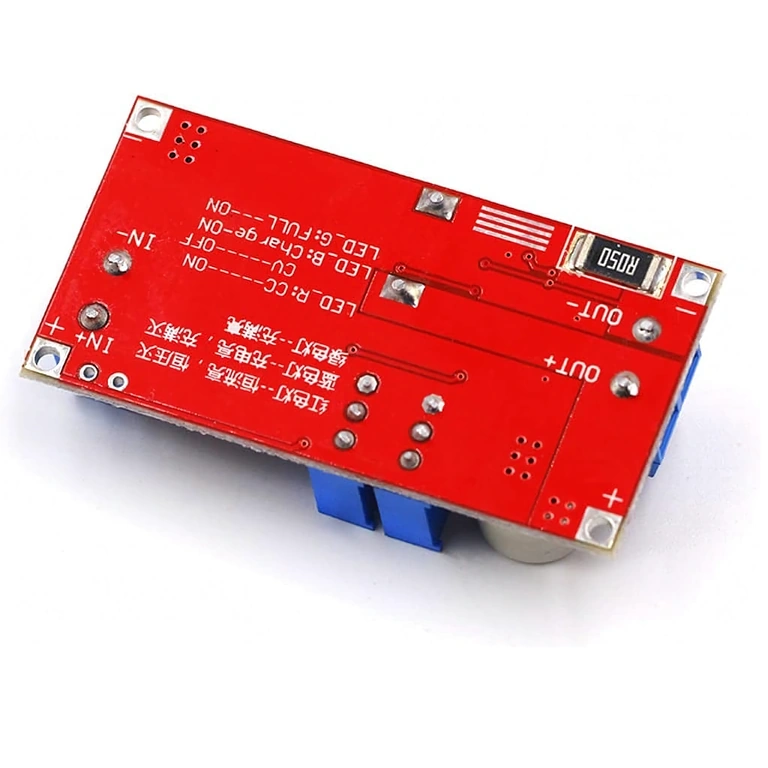

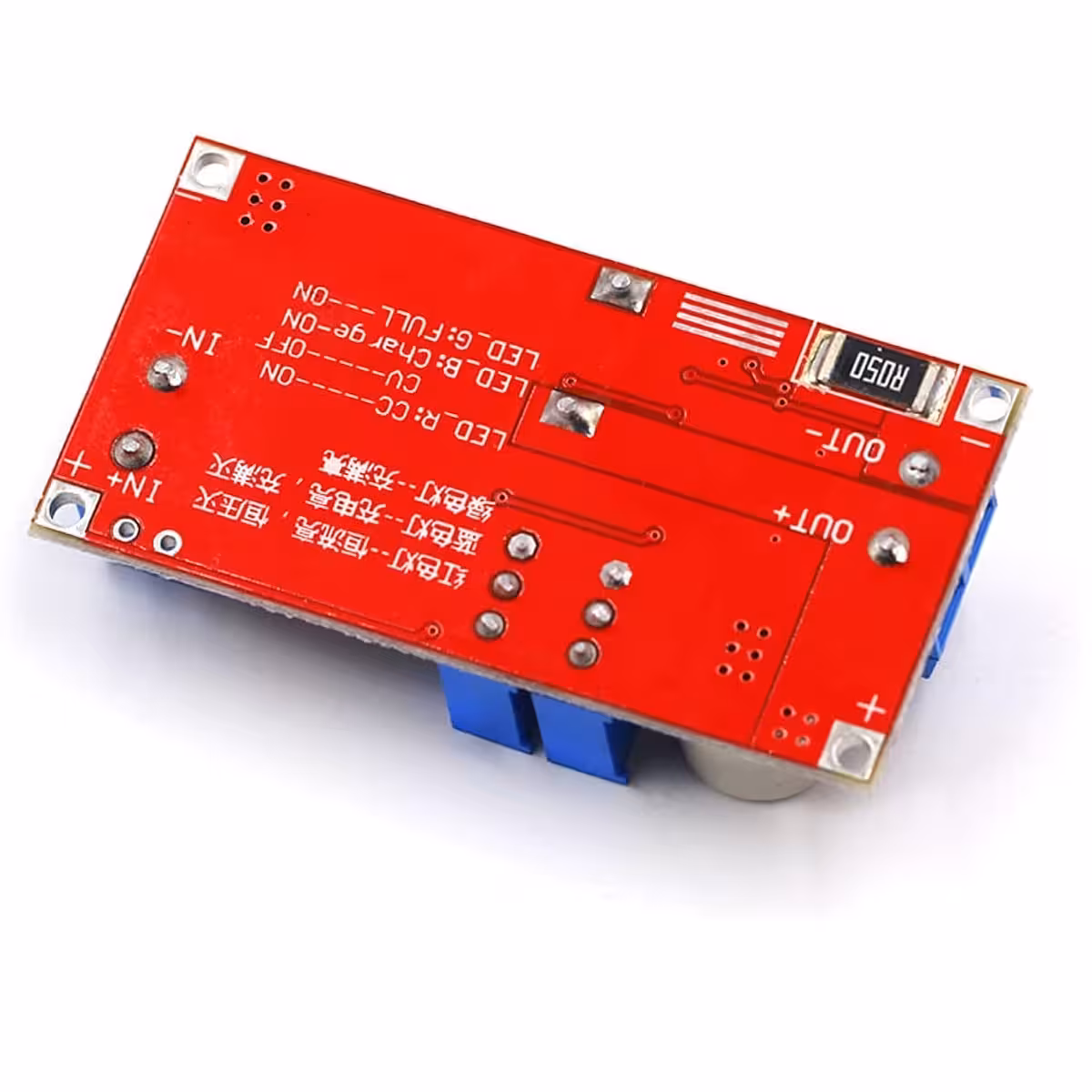

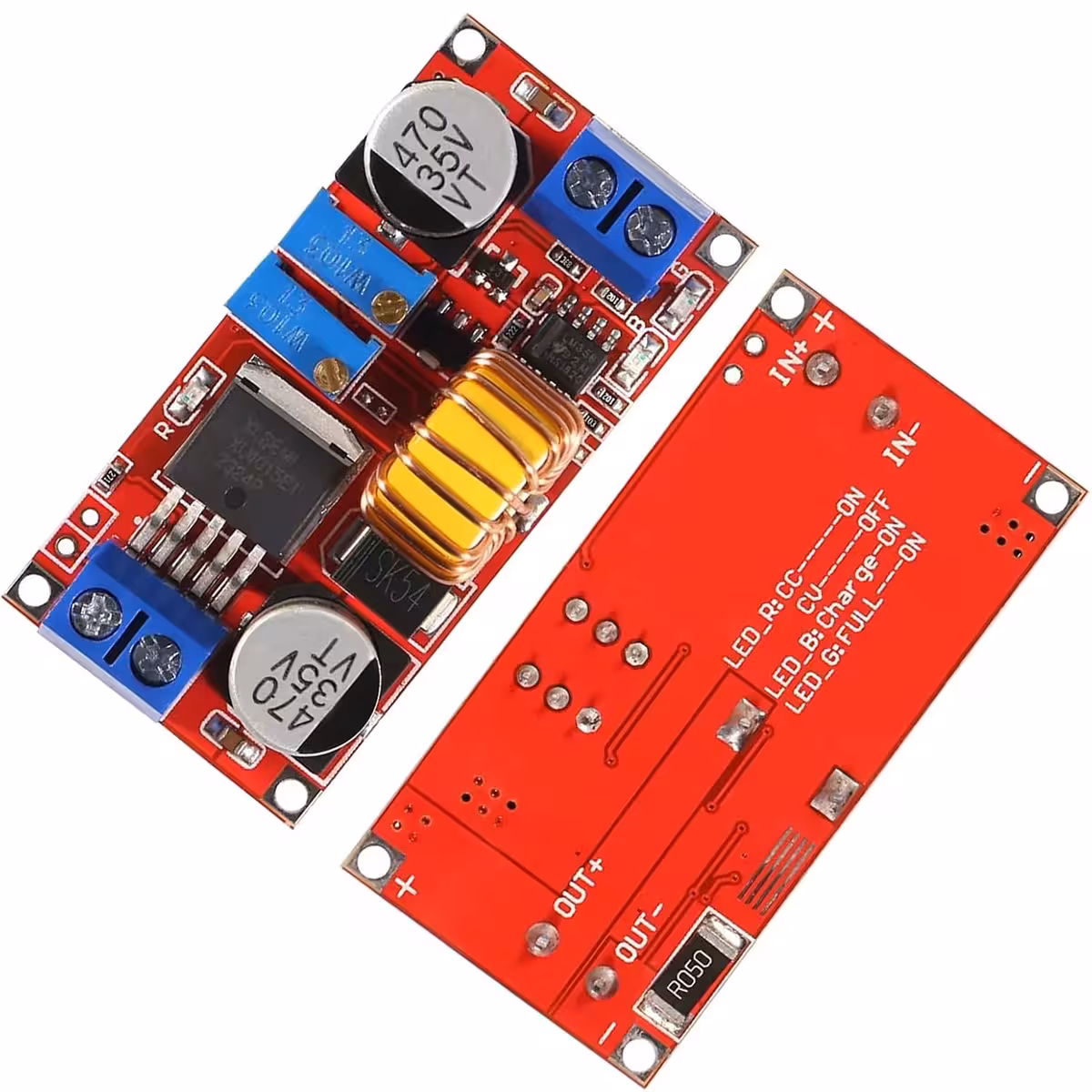

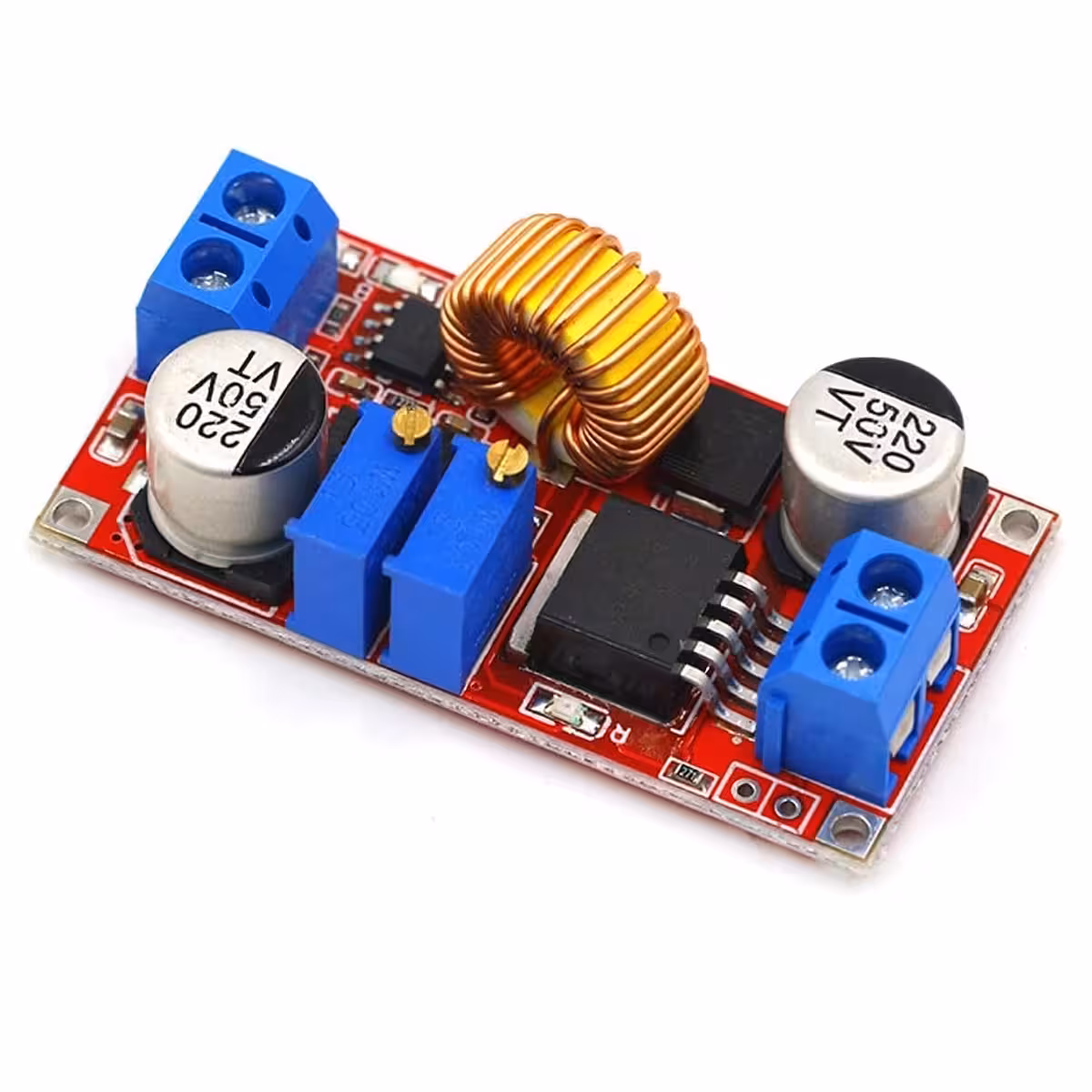

DC-DC step-down menič XL4015 5A – presná regulácia napätia a prúdu pre batérie a LED
Potrebujete správne nabíjať Li-ion batérie bez rizika prebitia? Alebo hľadáte spoľahlivý zdroj pre LED pásy s presným nastavením napätia bez kolísania? Modul XL4015 vám ponúka nezávislú reguláciu napätia aj prúdu v kompaktnom vyhotovení, ktoré ľahko integrujete do akéhokoľvek elektronického projektu.
Poznámka: Výstupné napätie je z výroby nastavené na cca 20 V. Pred prvým pripojením záťaže je nutné napätie nastaviť pomocou potenciometra. Ak sa napätie nemení, otočte potenciometrom CV proti smeru hodinových ručičiek aspoň 10-krát – ide o štandardný postup prvotnej kalibrácie.
Prečo si vybrať práve tento model? (Kľúčové výhody):
- Nezávislá duálna regulácia CC + CV — vďaka dvom dedikovaným potenciometrom môžete samostatne ovládať výstupný prúd aj napätie, čo je nevyhnutné pre správne nabíjanie Li-ion či NiMH článkov a ochranu výkonových LED diód.
- Vysoká účinnosť až 96 % — minimálne tepelné straty znamenajú stabilnú prevádzku aj pri trvalej záťaži bez rizika prehrievania.
- Automatická ochrana — modul disponuje ochranou proti skratu (limit 8 A) a tepelnou poistkou, ktorá pri prehriatí automaticky vypne výstup.
- Široký rozsah konverzie — vstup 4 V – 38 V, výstup 1,25 V – 36 V; bez problémov zvládne bežné prevody ako 24 V na 12 V, 24 V na 5 V alebo 12 V na 3,3 V.
- Kompaktný dizajn — rozmery 51 × 26 × 18 mm, integrovaný LED indikátor prevádzky, chladič v balení a široký rozsah pracovných teplôt -40 °C až +85 °C pre priemyselné využitie.
Technické detaily a výkon
Čip XL4015 pracuje na spínacej frekvencii 180 kHz, čo je dostatočná hodnota na udržanie nízkeho zvlnenia výstupného napätia bez potreby objemných filtračných komponentov. Maximálny menovitý prúd je 5 A, pričom pre dlhodobú stabilitu odporúčame trvalú záťaž do 4,5 A. Pri nabíjaní batérií modul automaticky pracuje v režime CC (konštantný prúd) a po dosiahnutí nastavenej hodnoty plynule prechádza do režimu CV (konštantné napätie).

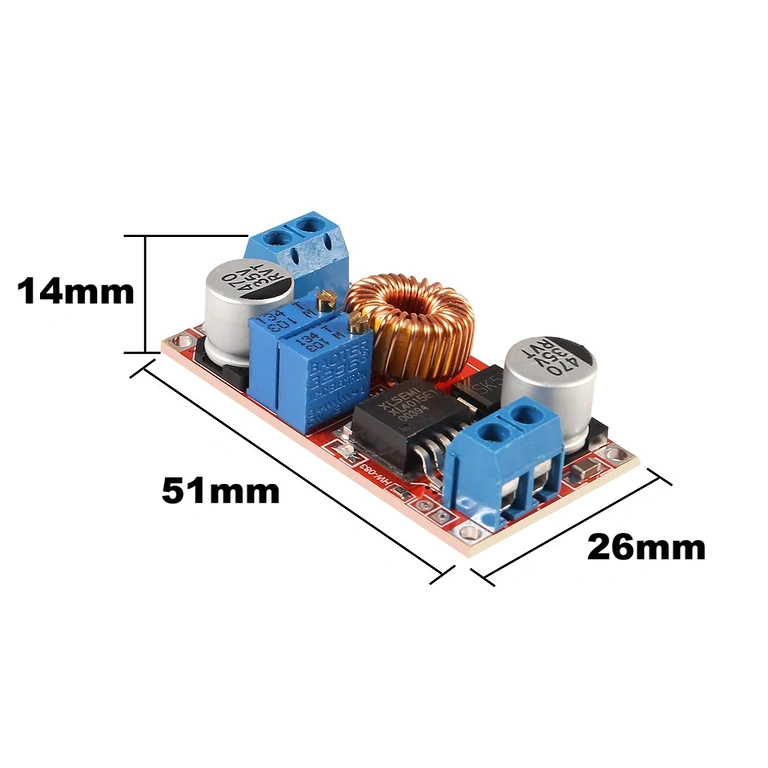

| Parameter | Hodnota / Detail |
|---|---|
| Typ meniča | DC-DC Step-Down (Buck) |
| Hlavný čip | XL4015 |
| Vstupné napätie | 4 V – 38 V DC |
| Výstupné napätie | 1,25 V – 36 V DC (plynule nastaviteľné) |
| Maximálny výstupný prúd | 5 A (odporúčaný trvalý max. 4,5 A) |
| Maximálny výkon | 75 W |
| Účinnosť | Až 96 % |
| Spínacia frekvencia | 180 kHz |
| Režimy regulácie | CV (konštantné napätie) + CC (konštantný prúd) |
| Ochrana proti skratu | Automatické obmedzenie na 8 A |
| Tepelná ochrana | Automatické vypnutie pri prehriatí |
| Prevádzková teplota | -40 °C ~ +85 °C |
| Indikátor prevádzky | Integrovaná LED dióda |
| Rozmery | 51 × 26 × 18 mm |
Návod na nastavenie a použitie

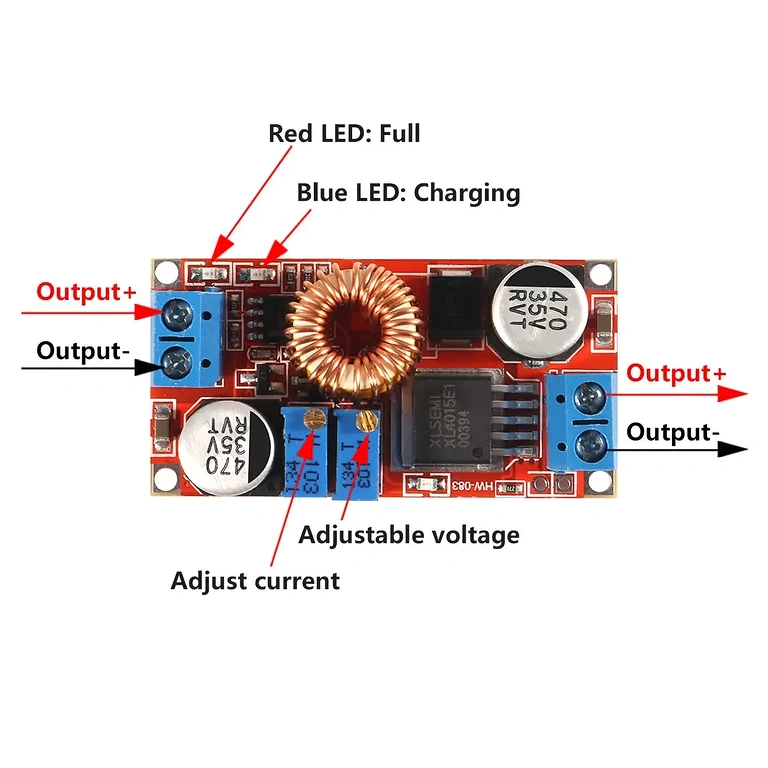

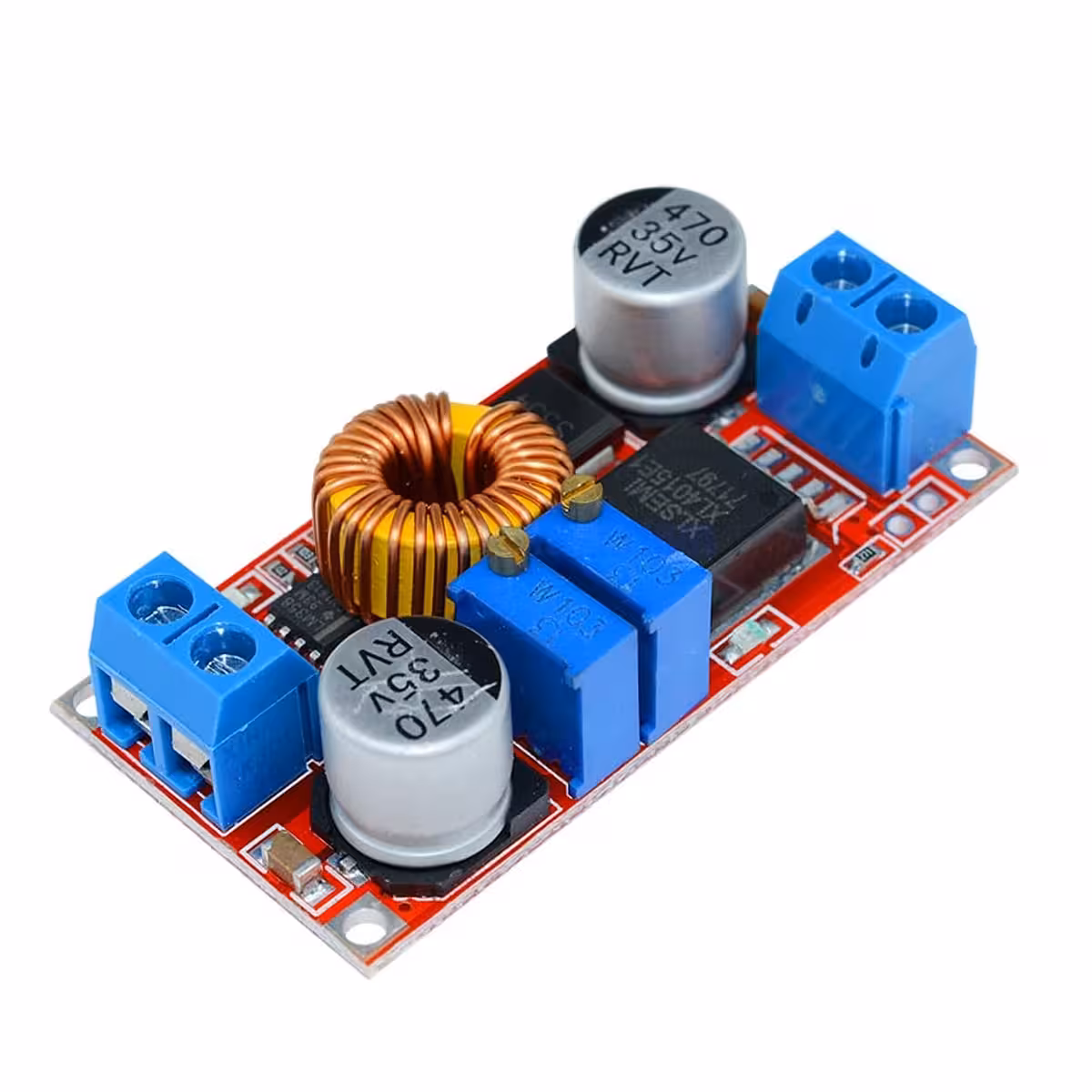

- Nastavenie výstupného napätia: Pred pripojením záťaže otáčajte potenciometrom CV, kým pomocou voltmetra nenastavíte požadovanú hodnotu.
- Nastavenie prúdového limitu: Pomocou potenciometra CC nastavte požadovaný prúdový limit (pripojte ampérmeter do série alebo použite odporovú záťaž).
- Prvotná kalibrácia: Ak sa napätie pri otáčaní nemení, otočte potenciometrom CV proti smeru hodinových ručičiek aspoň 10-krát, následne nastavte požadovanú hodnotu.
- Nabíjanie batérií: Nastavte napätie CV na koncovú hodnotu nabíjania batérie a prúd CC na požadovanú hodnotu (napr. 0,5 C alebo 1 C). Modul automaticky prepne z CC do CV režimu.
- Upozornenie: Neprekračujte vstupné napätie 38 V a pri záťaži blízkej 5 A zabezpečte dostatočné chladenie.
Obsah balenia
- 1 × DC-DC step-down menič XL4015 CC/CV
Často kladené otázky
Môžem tento modul použiť na nabíjanie 3,7 V Li-ion batérie?
Áno. Nastavte napätie CV na 4,2 V a prúd CC podľa odporúčanej hodnoty pre danú batériu. Modul sa postará o automatický prechod medzi režimami.
Prečo je pri prvom zapnutí výstupné napätie cca 20 V?
Ide o prednastavenú hodnotu z výroby. Pred pripojením zariadenia je potrebné napätie upraviť potenciometrom CV. Ak modul nereaguje, vykonajte kalibráciu otočením potenciometra proti smeru hodinových ručičiek o 10 otáčok.
Potrebujem prídavný chladič?
Modul má integrovaný chladič. Pri trvalej záťaži v rozsahu 4,5 A – 5 A však odporúčame pridať aktívne chladenie (ventilátor), aby sa predĺžila životnosť komponentov.
Je vhodný pre napájanie výkonových LED?
Áno, režim CC je ideálny pre výkonové LED, pretože zabraňuje ich zničeniu nadmerným prúdom. Nastavte prúd CC na nominálnu hodnotu LED a napätie CV o niečo vyššie, než je úbytok napätia na LED.
