DC-DC Step Down Regulátor 20A 300W — Popis a použitie
Predstavenie produktu
Tento step down modul 20A 300W (DC-DC znižujúci napäťový zdroj) je navrhnutý na presné a efektívne nastavenie napätia a prúdu medzi Vstup 6–40V a Výstup 1.2–36V. Pracuje v režime CC/CV (Konštantný prúd / Konštantné napätie) a poskytuje základnú ochranu pre priemyselné, hobby a elektronické opravy. Modul obsahuje duálny MOSFET 75V/80A a kondenzátory Low ESR pre stabilitu a účinnosť až 95–96% (napr. 24V→12V pri 20A).
Hlavné výhody
Vysoký výkon: až 300W (20A MAX, odporúčané až do 15A pre kontinuálnu prevádzku).

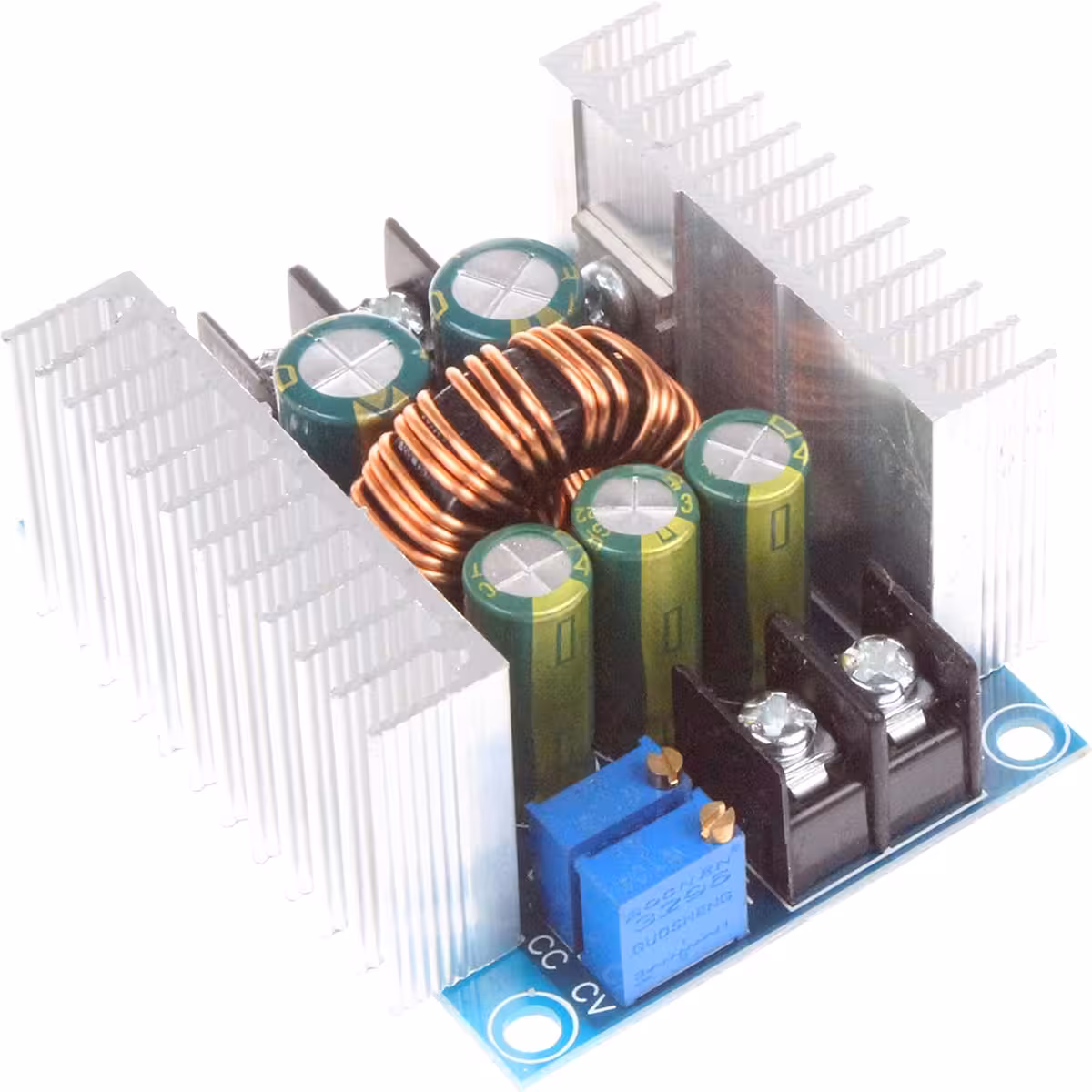

Presné nastavenie: napätie a obmedzenie prúdu nastaviteľné pomocou potenciometrov CV a CC.
Vysoká účinnosť: až 95–96% vďaka výkonným MOSFET-om a kondenzátorom Low-ESR.

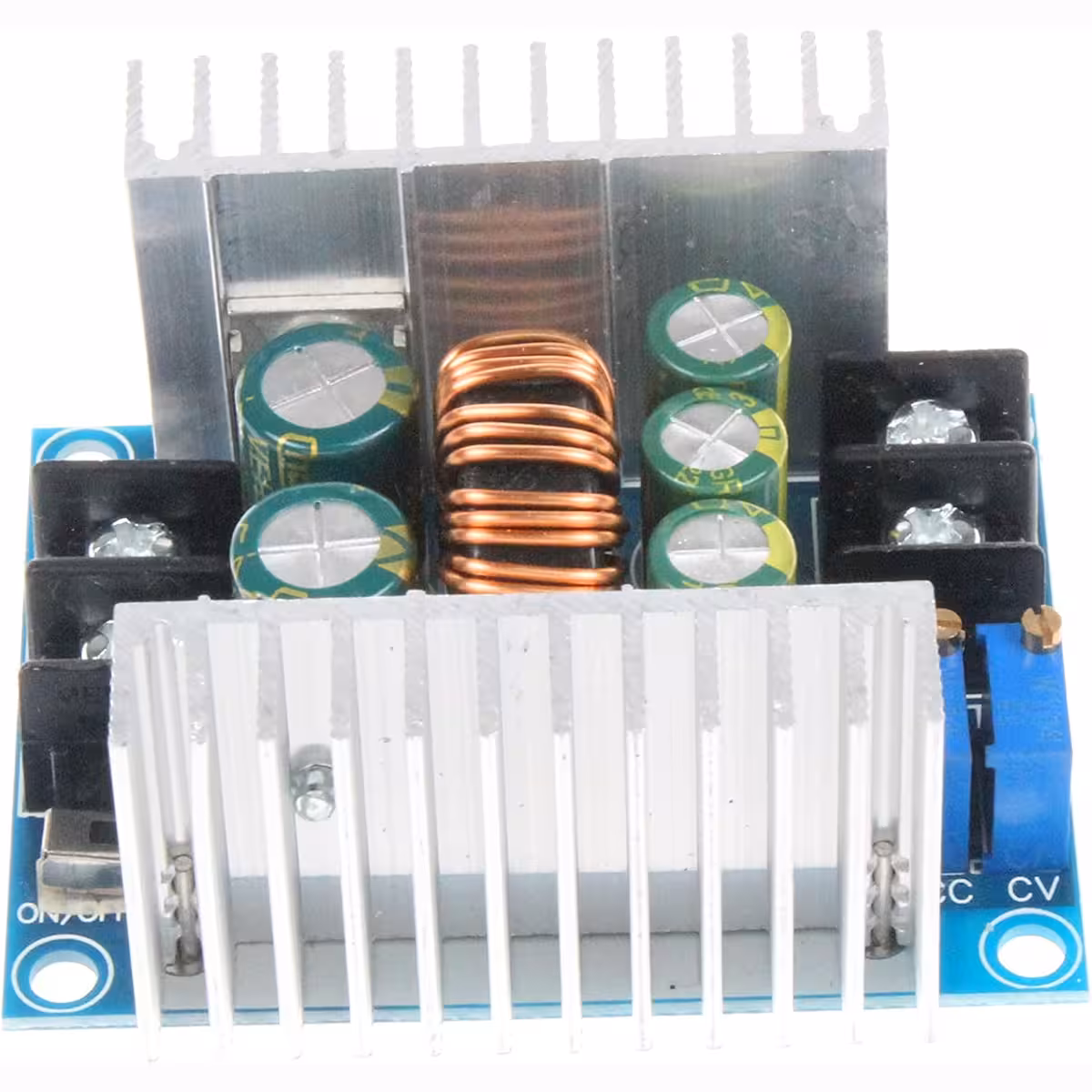

Optimalizované chladenie: dve integrované chladiče; pri vysokých záťažiach sa odporúča aktívne chladenie ventilátorom.

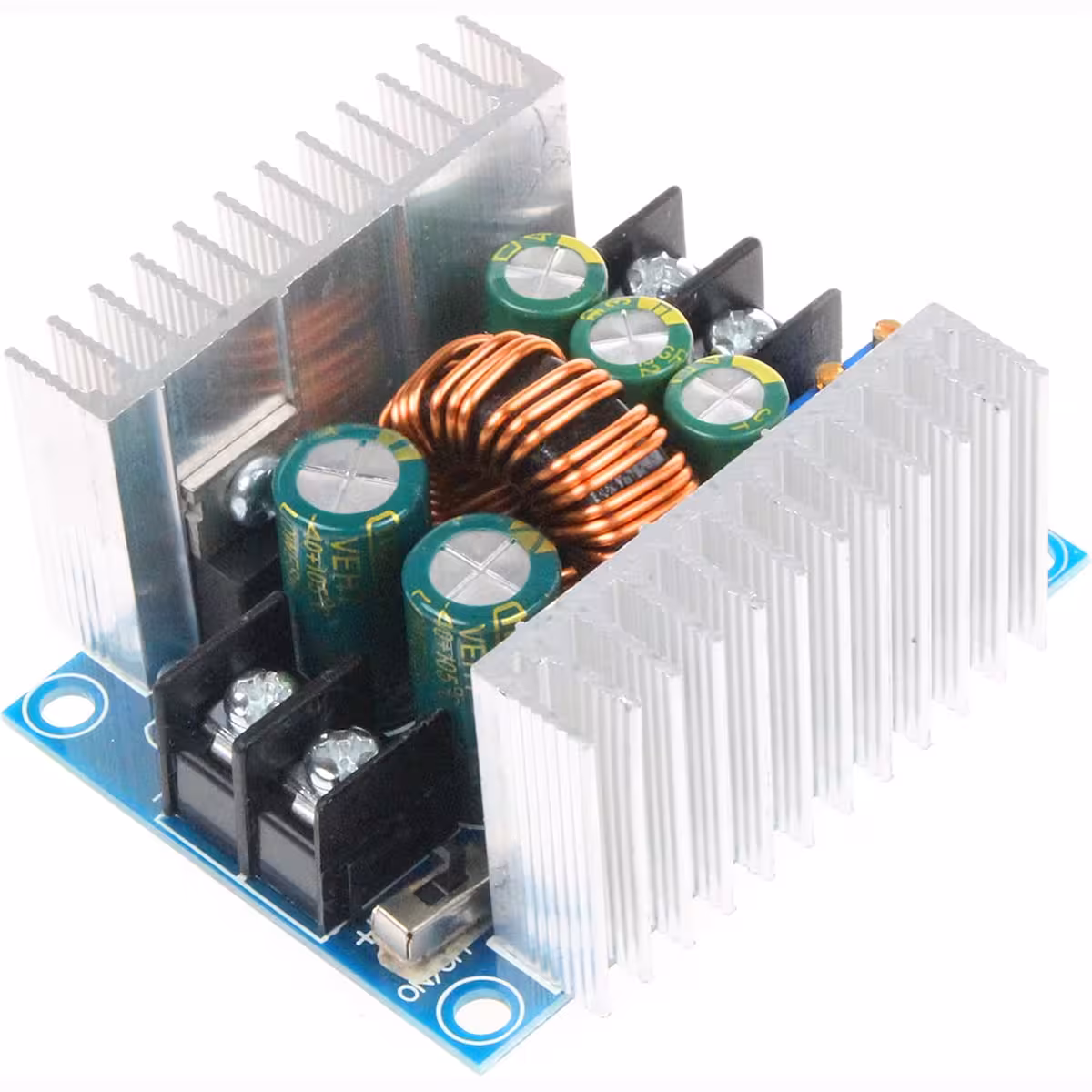

Jednoduché pripojenie: skrutkové svorky 30A a prepínač ON/OFF pre rýchle zapnutie/vypnutie.
Spoľahlivosť: ochrana proti skratu s automatickým obnovením a indikácia preťaženia.
Technické špecifikácie
Vlastnosť
Hodnota
Vstupné napätie
DC 6V – 40V (odporúčané 10V – 40V)
Výstupné napätie
DC 1.2V – 36V (plynulo nastaviteľné; odporúčané < 32V pre dlhodobú prevádzku)
Výstupný prúd
Maximálne 20A (odporúčané ≤15A pre kontinuálne použitie)
Výkon
300W (maximálne)
Účinnosť
~95% (napr. 24V→12V pri 20A)
Výstupný ripple
≤50mV
Ochrany
Ochrana proti skratu (automaticky obnoviteľná), obmedzenie prúdu CC
Kľúčové komponenty

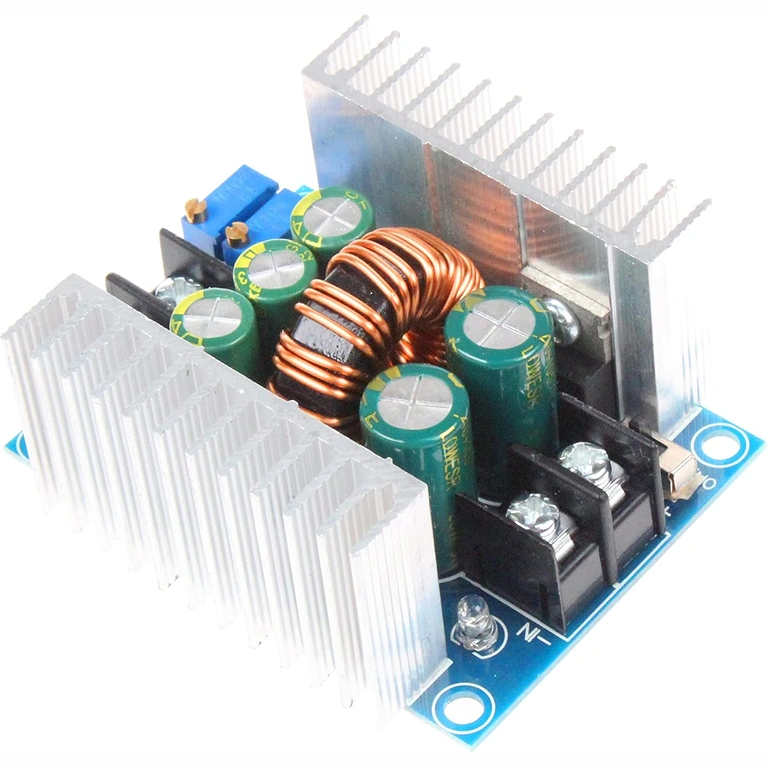

Duálny MOSFET 75V/80A, kondenzátory Low ESR
Pripojenie
Skrutkové svorky 30A

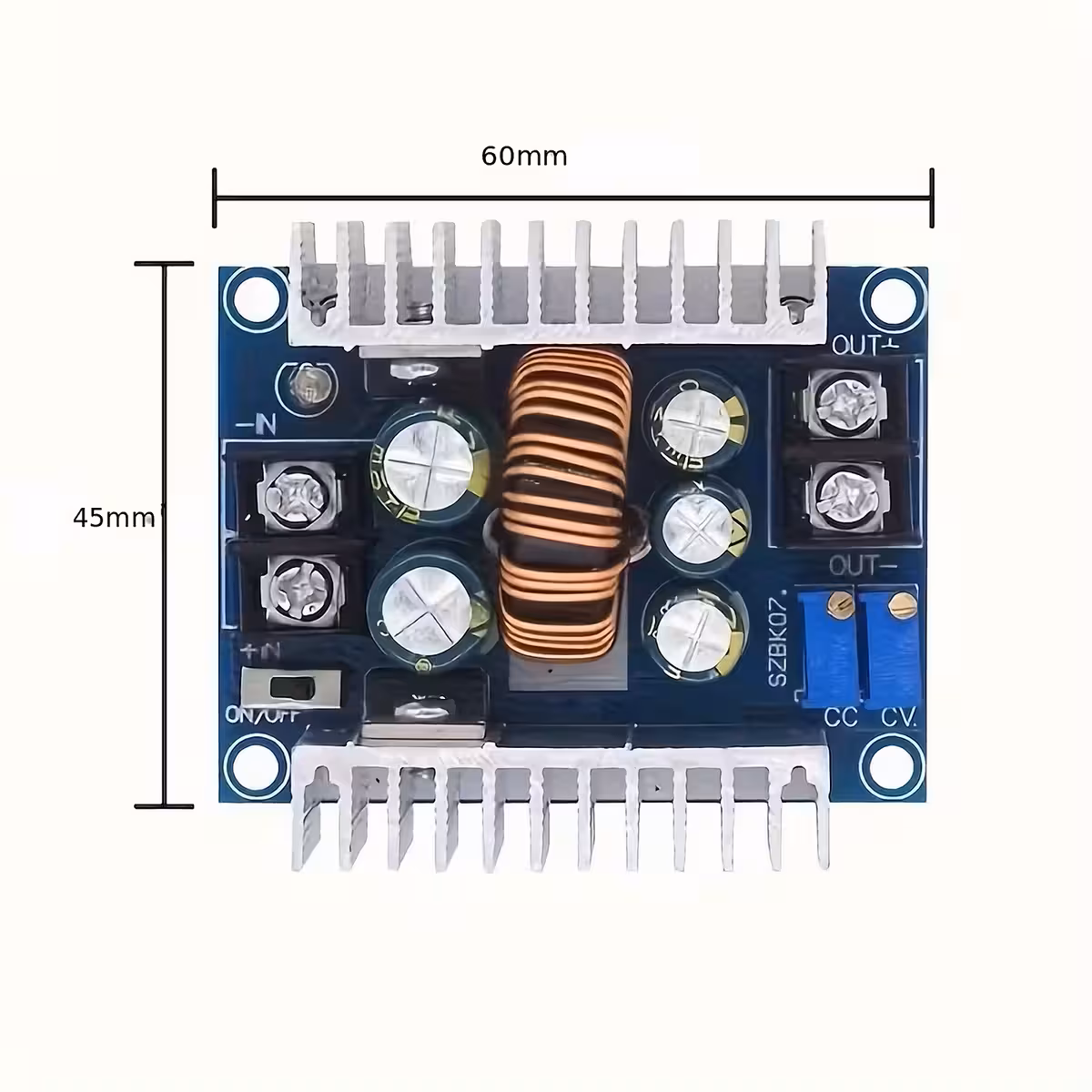

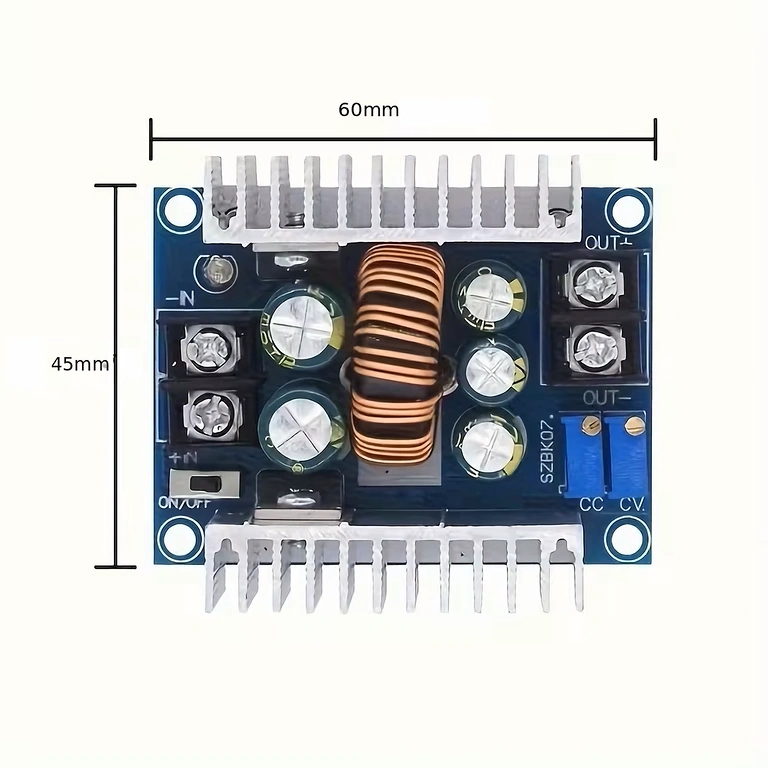

Rozmery
60 × 53 × 27 mm
Funkcie
CV, CC, EN (enable), ON/OFF
Pokyny na použitie
Pripojenie napájania: pripojte +IN k + zdroja a -IN k -; nevystavujte vstup nad 40V.
Nastavenie napätia: použite potenciometer CV na nastavenie požadovaného výstupného napätia.
Obmedzenie prúdu: nastavte potenciometer CC na požadovanú hranicu prúdu (0.2A–20A).
Zapnutie/Vypnutie: použite prepínač ON/OFF alebo pin EN na aktiváciu/deaktiváciu.
Chladenie: pri vysokých prúdoch (nad 15A) nainštalujte ventilátor pre aktívne chladenie a sledujte teplotu.
Bezpečnostné rady
Nepoužívajte modul pri pripojenom napájaní.
Nevystavujte modul vlhkosti alebo extrémnym teplotám.
Zníženie výkonu a prúdu sa odporúča, ak je rozdiel medzi Vin a Vout veľký.
Používajte pod ~80% maximálnej kapacity pre dlhú životnosť.
Odporúčané použitia
Elektronické projekty, testovanie a ladenie, napájanie modulov a dosiek, nastaviteľné nabíjačky, DC napäťové konverzie pre automobily, drony a malé priemyselné zariadenia.
