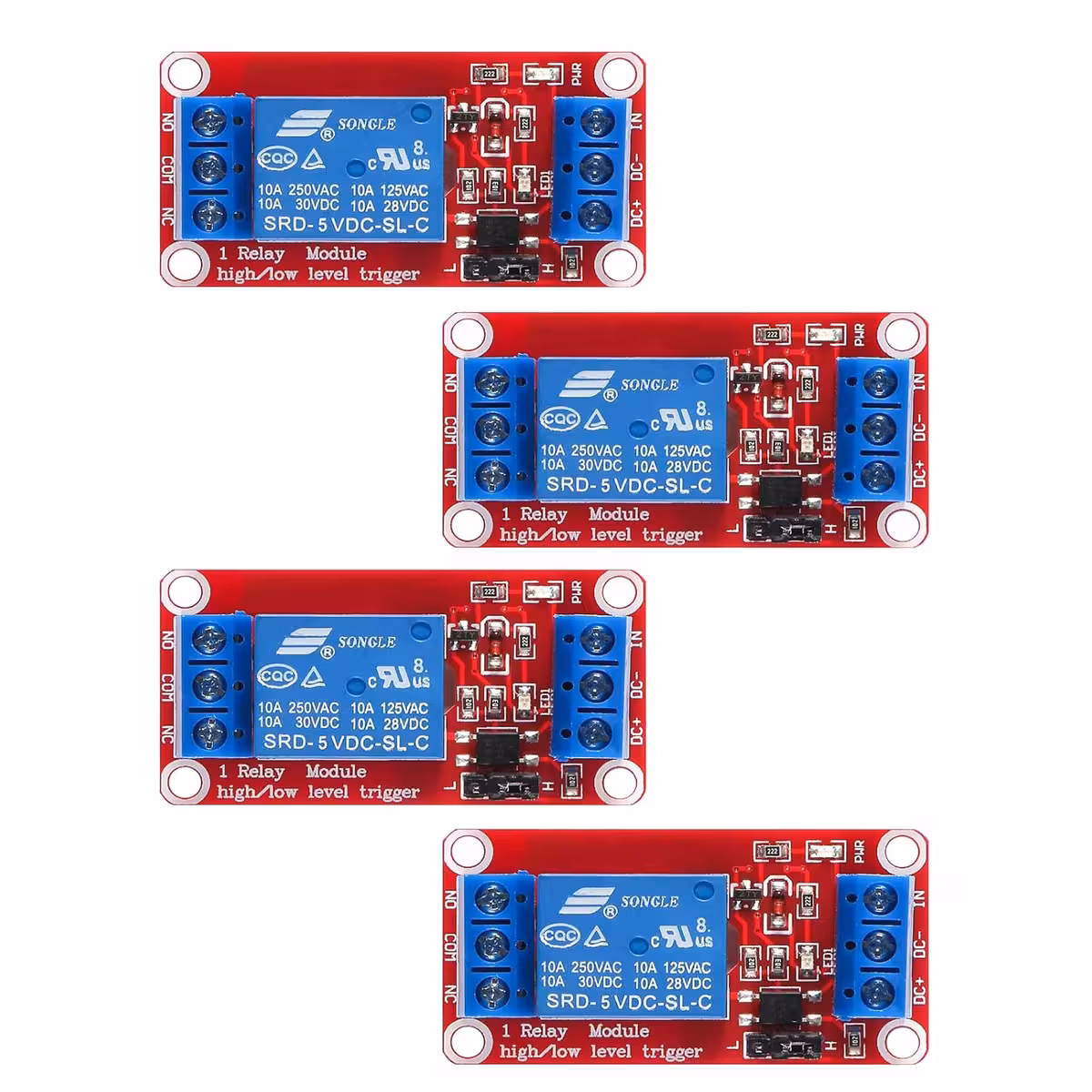

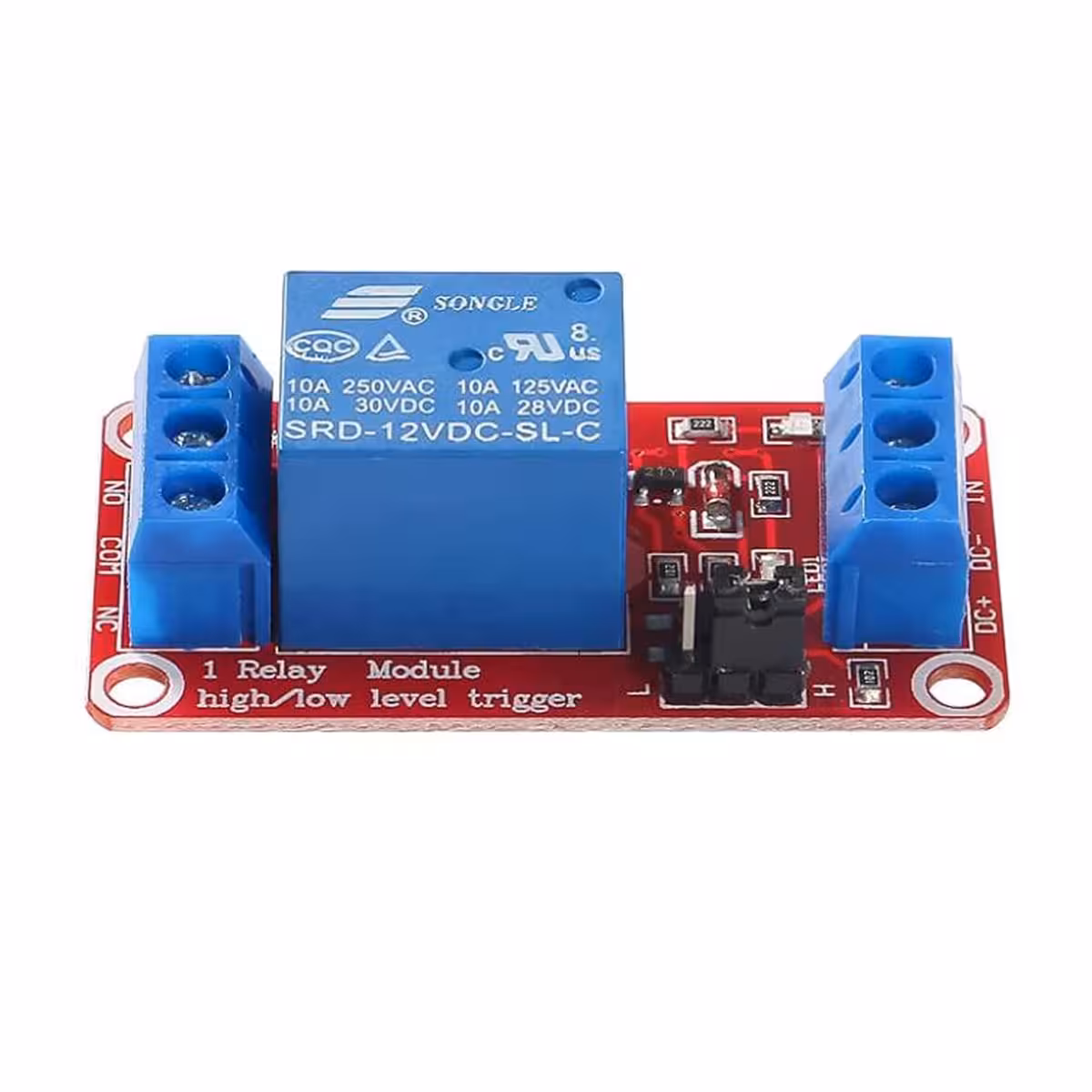

Sada 4 ks Riadiace relé 5V / 12V – 1-kanálový modul s optočlenom a High/Low spúšťačom
Táto sada 4 modulov relé 5V alebo 12V poskytuje stabilnú kontrolu pre AC a DC záťaže,
je kompatibilná s projektmi Raspberry Pi, Arduino, ARM, PIC, AVR, MCU, CNC alebo vlastnými systémami.
Každý modul obsahuje optočlen pre izoláciu, kontakty NC (Normálne uzavreté) a NO (Normálne otvorené), ako aj jumper na výber typu spúšťača (High/Low).
Hlavné vlastnosti

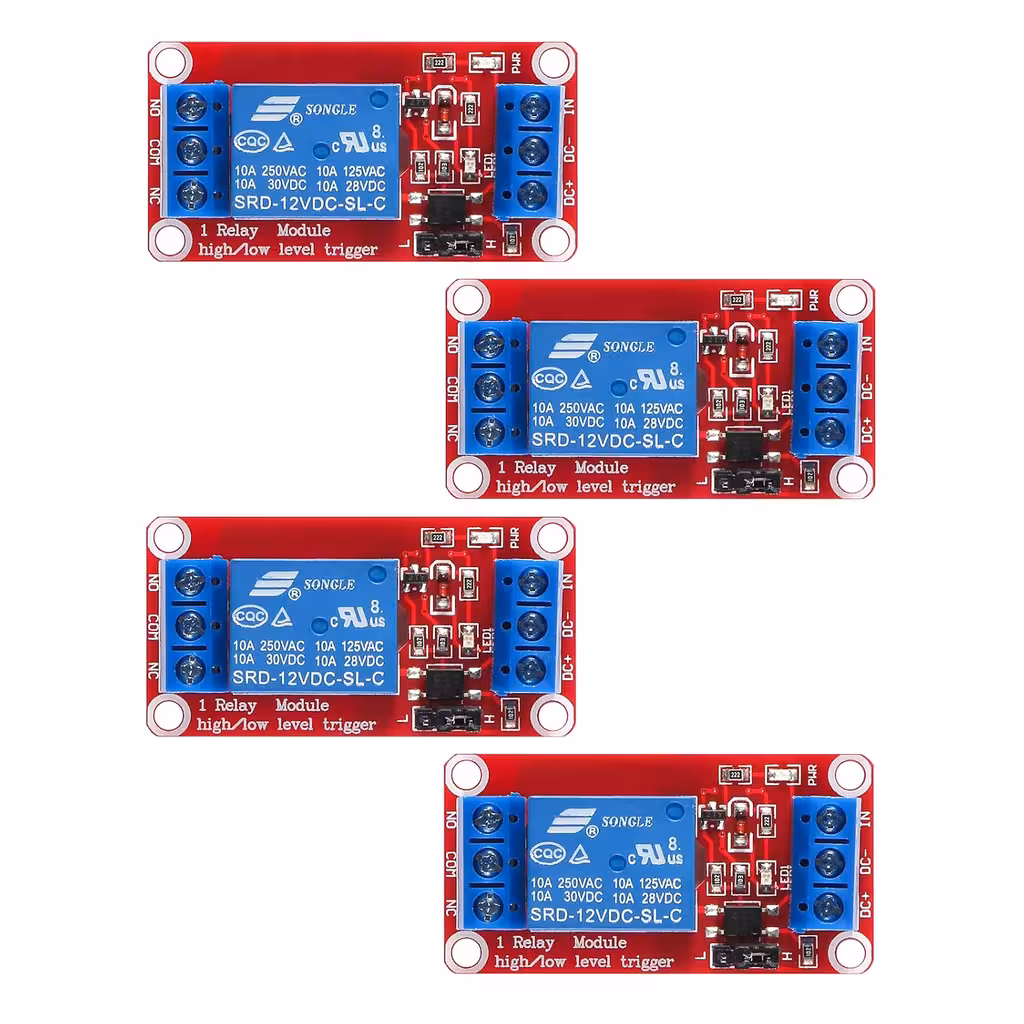

Dostupné v dvoch variantách: relé modul 5V alebo relé modul 12V
Maximálna záťaž: AC 250V/10A, DC 30V/10A
Izolácia optočlenom: chráni mikrokontroléry a znižuje rušenie
Konfigurovateľný spúšťač: jumper pre High-Level alebo Low-Level spúšťač
Návrh odolný proti chybám: relé nereaguje, ak je riadiaca línia prerušená

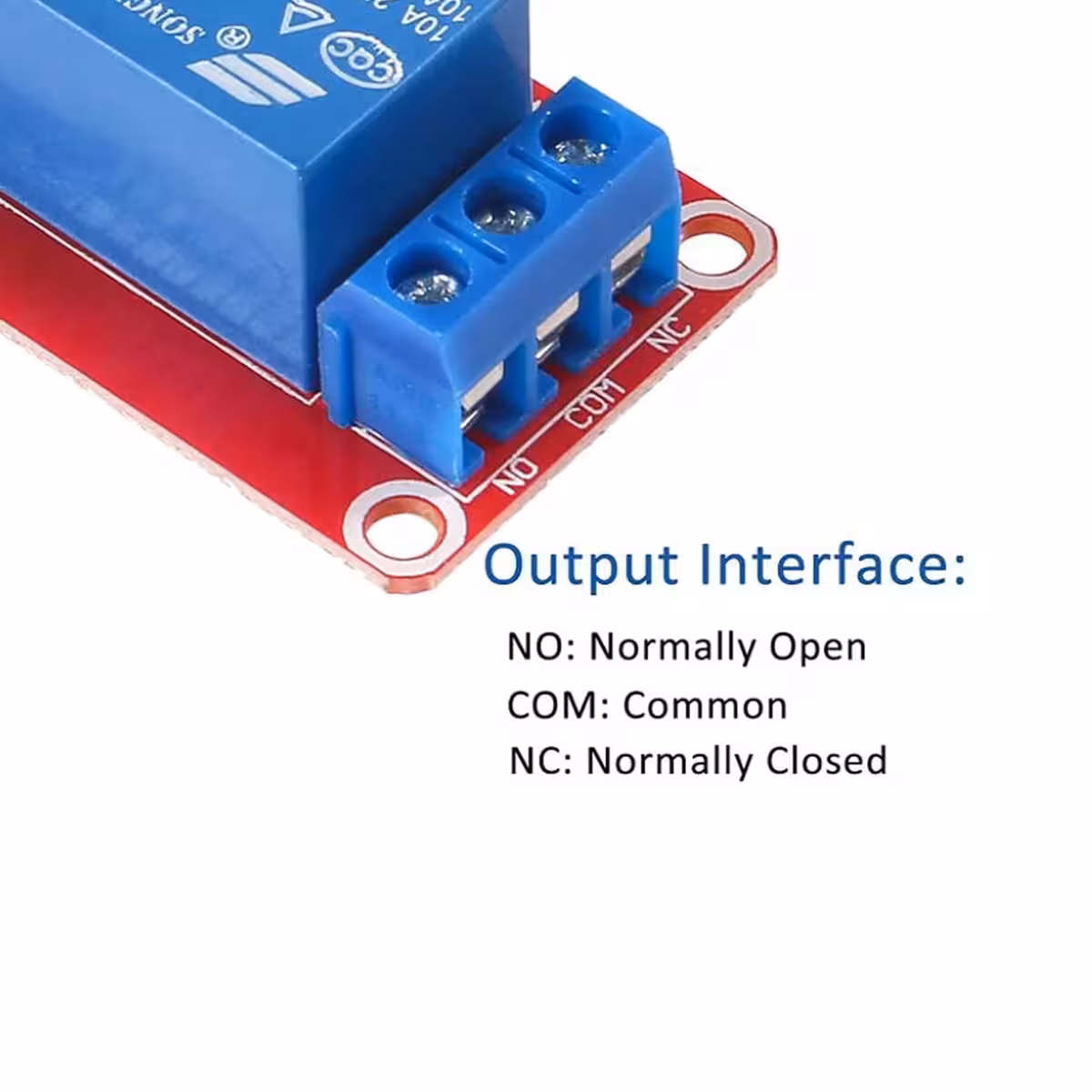

Svorky so skrutkami: NC, C, NO + vstupy Coil +, Coil -, Trigger
4 × 1-kanálový relé modul (5V alebo 12V – podľa výberu)
Predinštalované skrutkové svorky

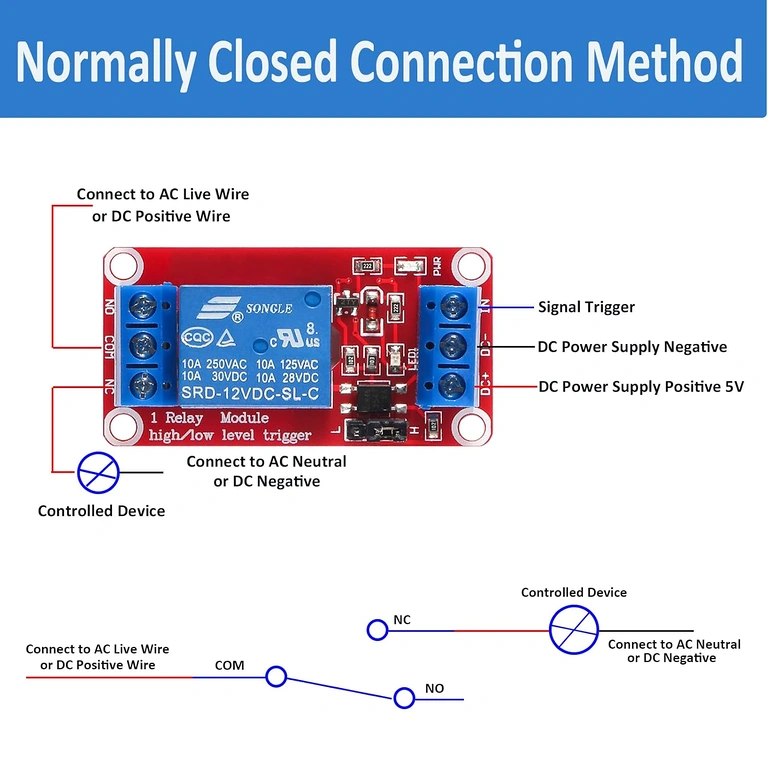

Návod na pripojenie

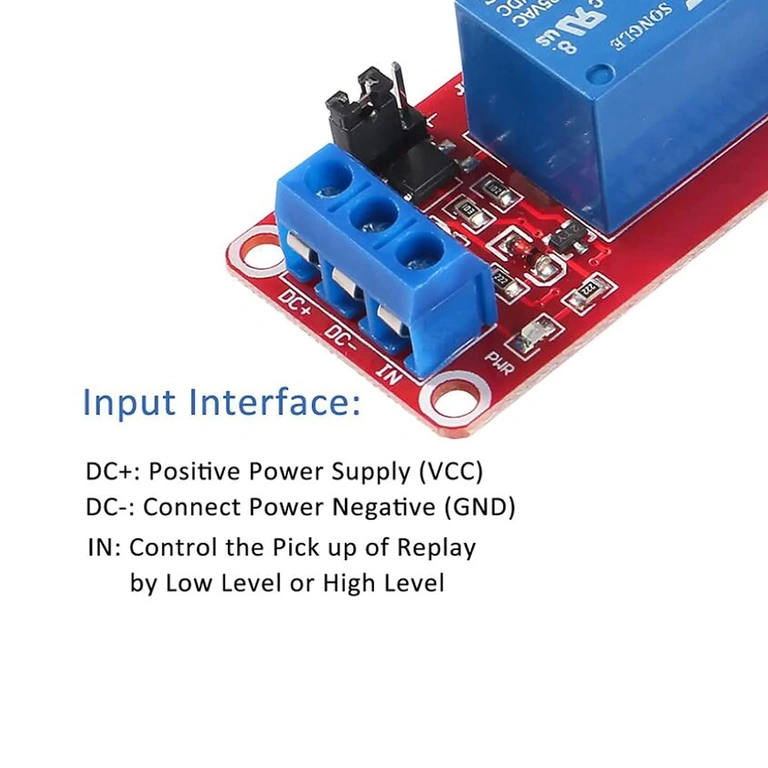

Pripojte Coil + a Coil – k zdroju 5V alebo 12V.
Pripojte Trigger na digitálny pin (GPIO).
Zvoľte režim High alebo Low spúšťača pomocou jumperu.

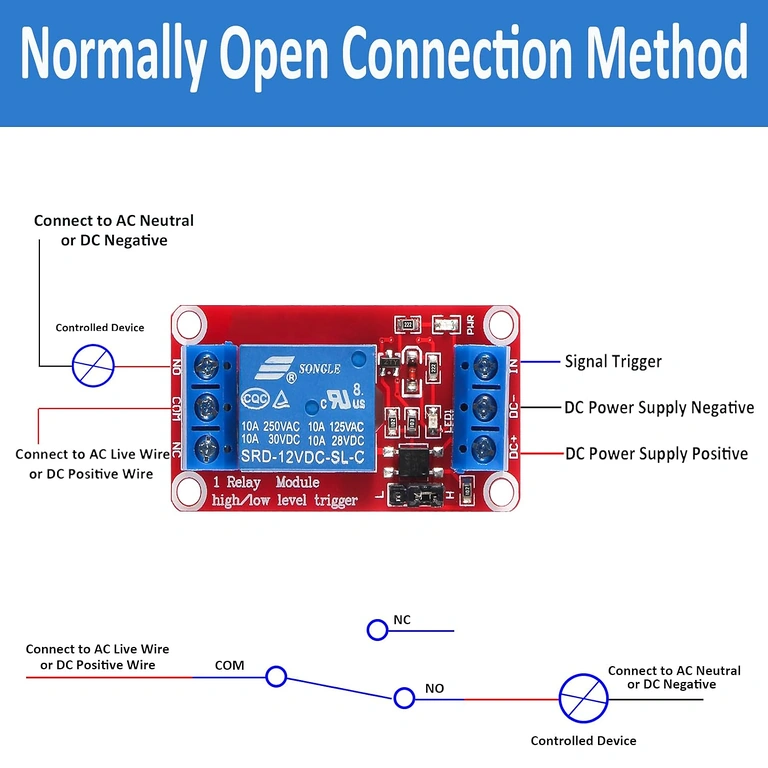

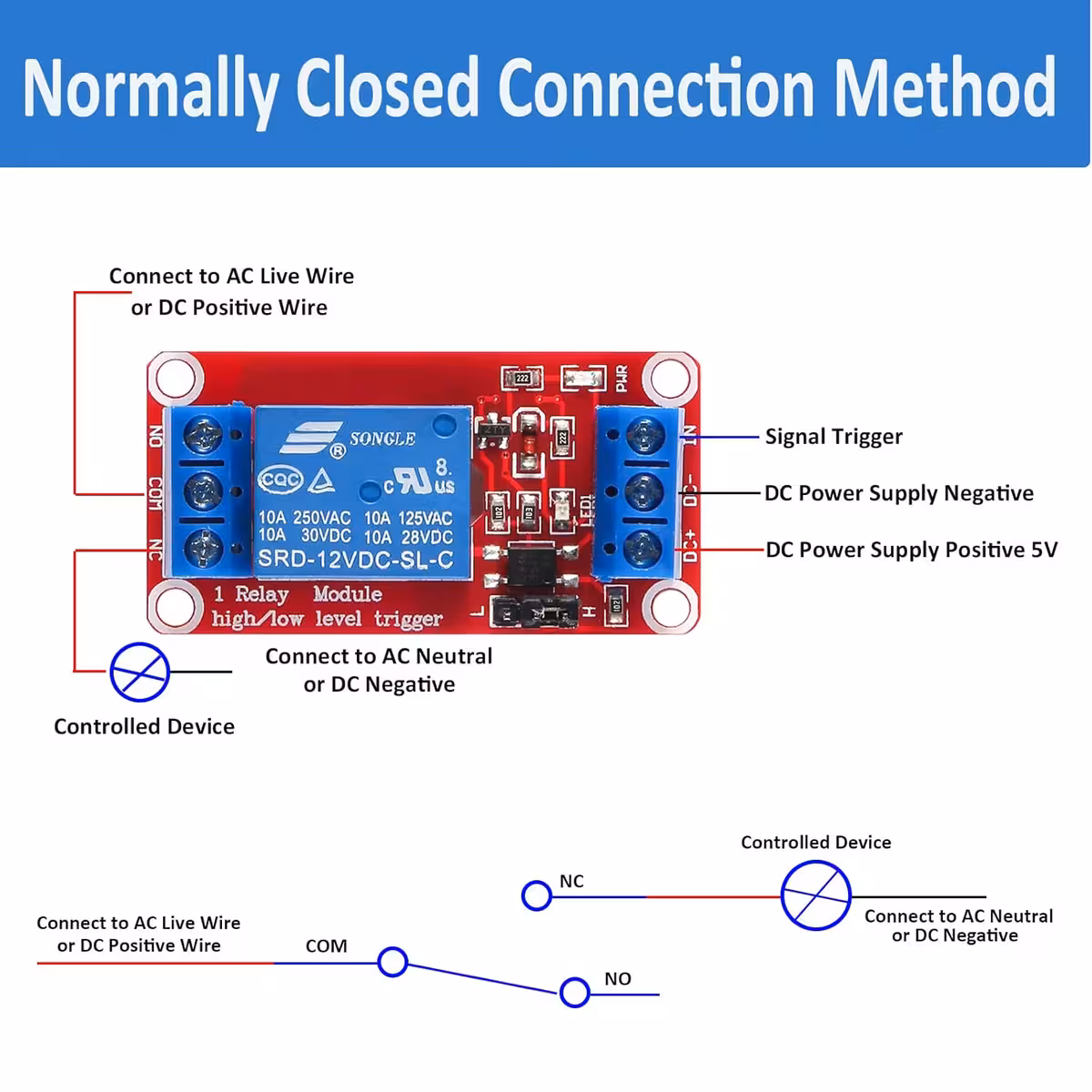

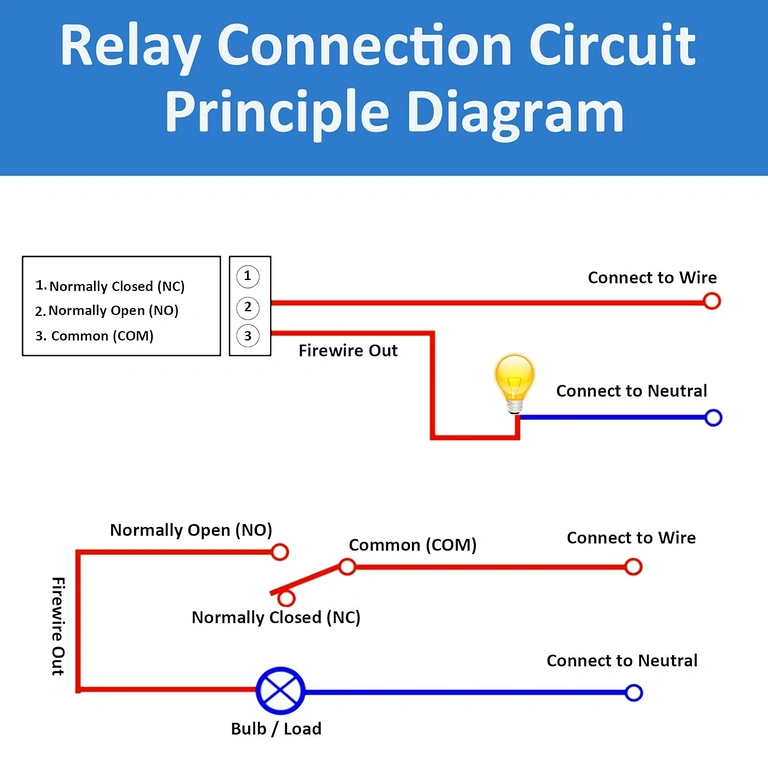

Použite NC/C/NO na ovládanie AC alebo DC záťaže.
Odporúčané aplikácie
Ovládanie svetiel, čerpadiel, ventilátorov, elektrických zámkov, malých motorov, automatizačných systémov,
IoT projektov alebo prototypovacích riešení. Model 5V je ideálny pre mikrokontroléry a model 12V pre
autopriemyselné systémy alebo projekty napájané batériami.
