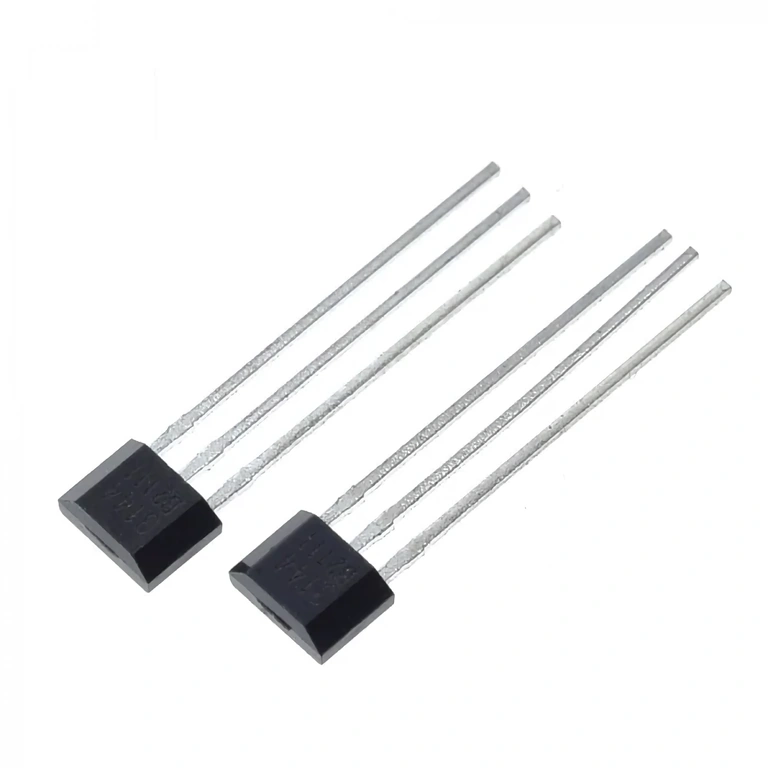

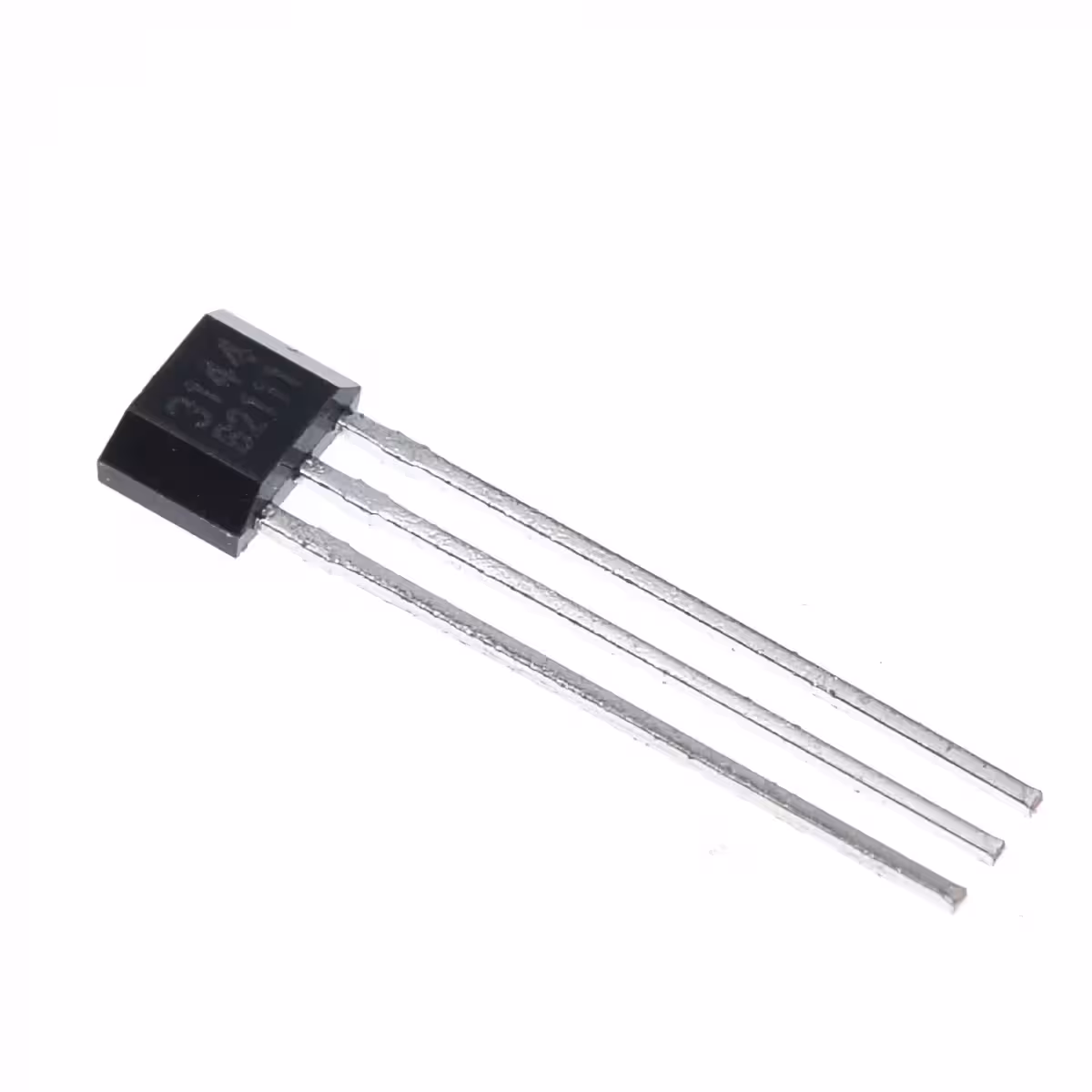

Súprava 3x HALL magnetický senzor pre motor bicykla / kolobežky / elektrickej skútre – kompatibilný s A3144, 41F, SS41F
Súprava 3 HALL senzorov pre motory bicyklov, kolobežiek a elektrických skútrov – ideálne pre kontrolu polohy rotora a správnu funkciu motora. Kompatibilné s väčšinou elektrických vozidiel: elektrický bicykel, elektrická kolobežka, elektrická skúter, hoverboard a ďalšie.
- Kompatibilné s modelmi: A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E
- Detekujú bipolárne magnetické polia – reagujú na prítomnosť magnetu v oboch smeroch
- 3 piny: +5V, GND a signál
- Pripojenie do konektora s 5 vodičmi: 2 pre napájanie a 3 pre signály troch senzorov
Použitie a diagnostika
Ak elektrický motor neštartuje, vibruje, vydáva nezvyčajné zvuky alebo sa „dusí“ pri štarte, jeden z HALL senzorov môže byť poškodený.
Pre kontrolu otočte magnet nad senzorom: výstupné napätie by sa malo pohybovať medzi 0V a 3,2V. Ak sa nezaznamená žiadna zmena, senzor je pravdepodobne poškodený a je potrebná jeho výmena.
Upozornenie: Ďalšie možné príčiny poruchy motora:
- Neizolované alebo prerušené vodiče – najmä v mieste, kde kábel vychádza z motora
- Poškodený ovládač
- Problémy s napájaním alebo konektivitou
Technické špecifikácie
| Parameter | Hodnota |
|---|---|
| Typ senzora | Magnetický, bipolárny |
| Kompatibilita | A3144E, 41F, SS41F a ďalšie |
| Napájacie napätie | +5V |
| Počet pinov | 3 (VCC, GND, Signál) |
| Súprava obsahuje | 3 senzory |

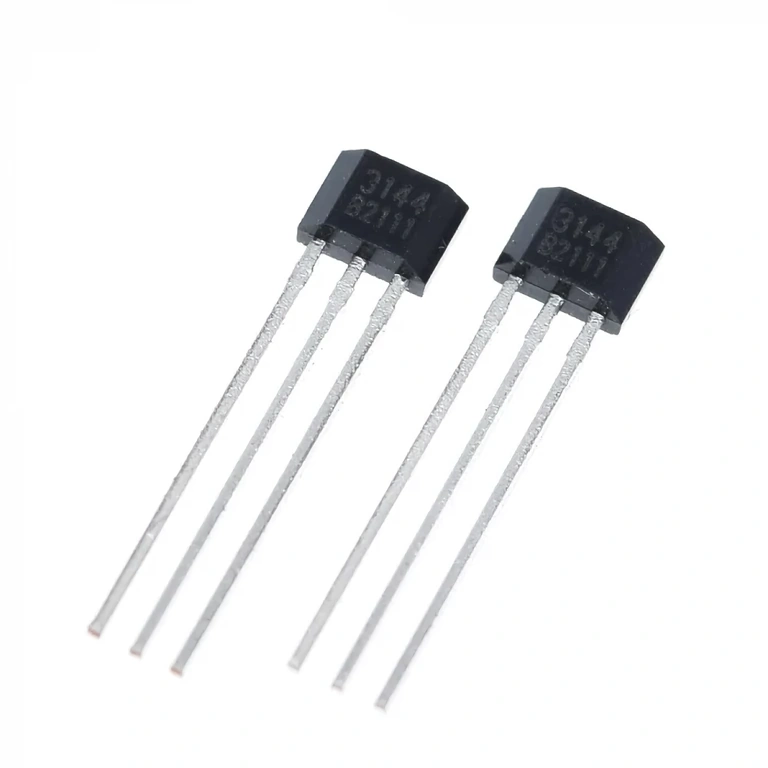

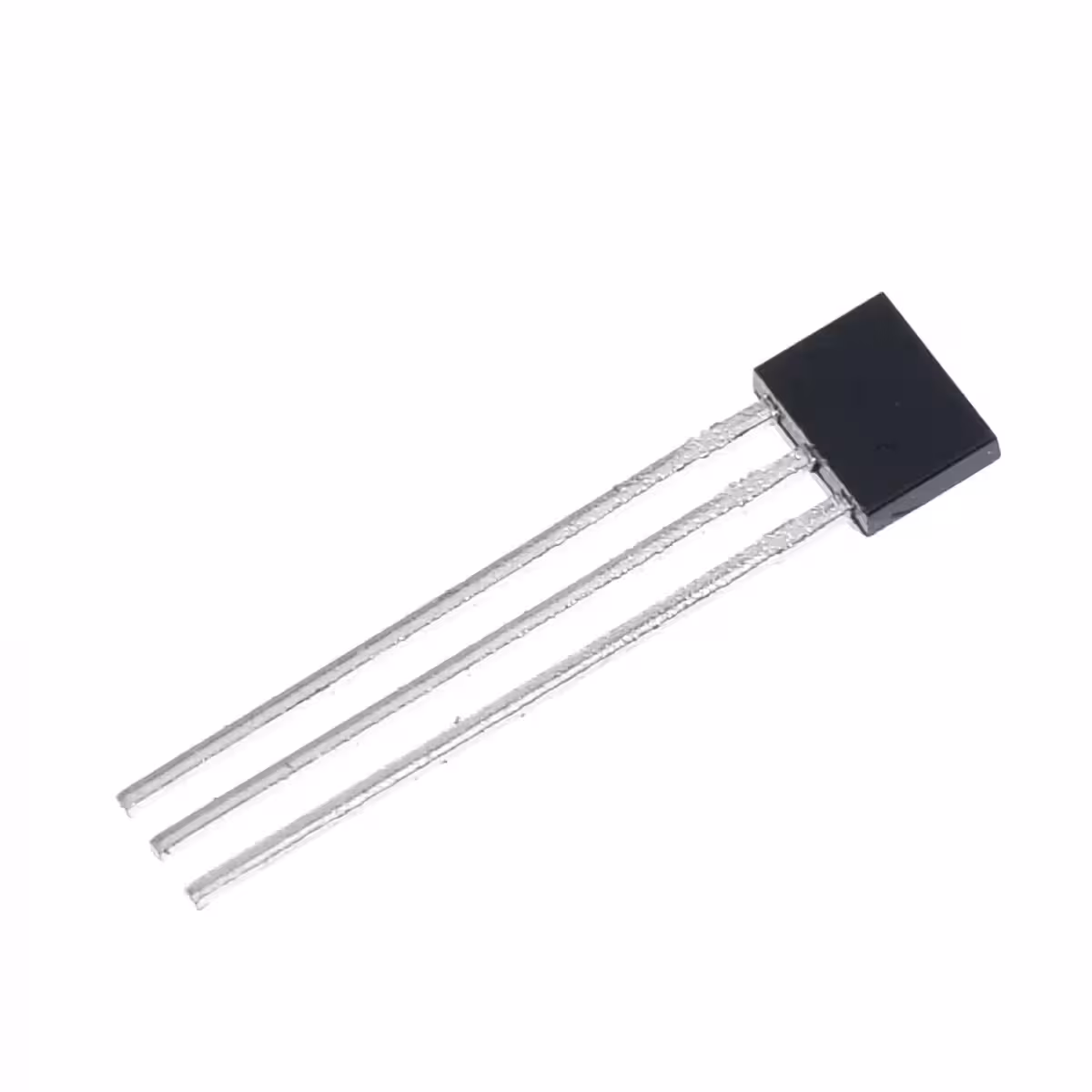

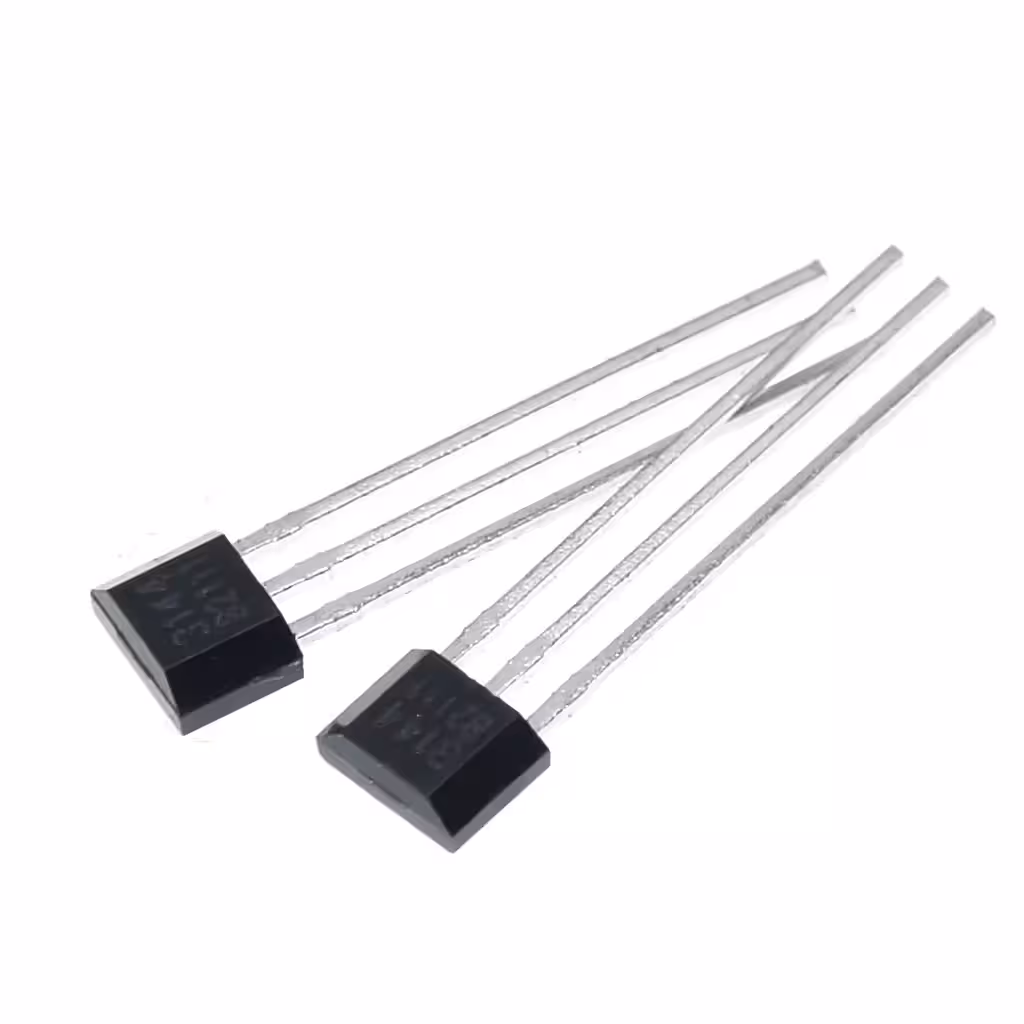

Foto galéria HALL senzorov pre elektrický motor
