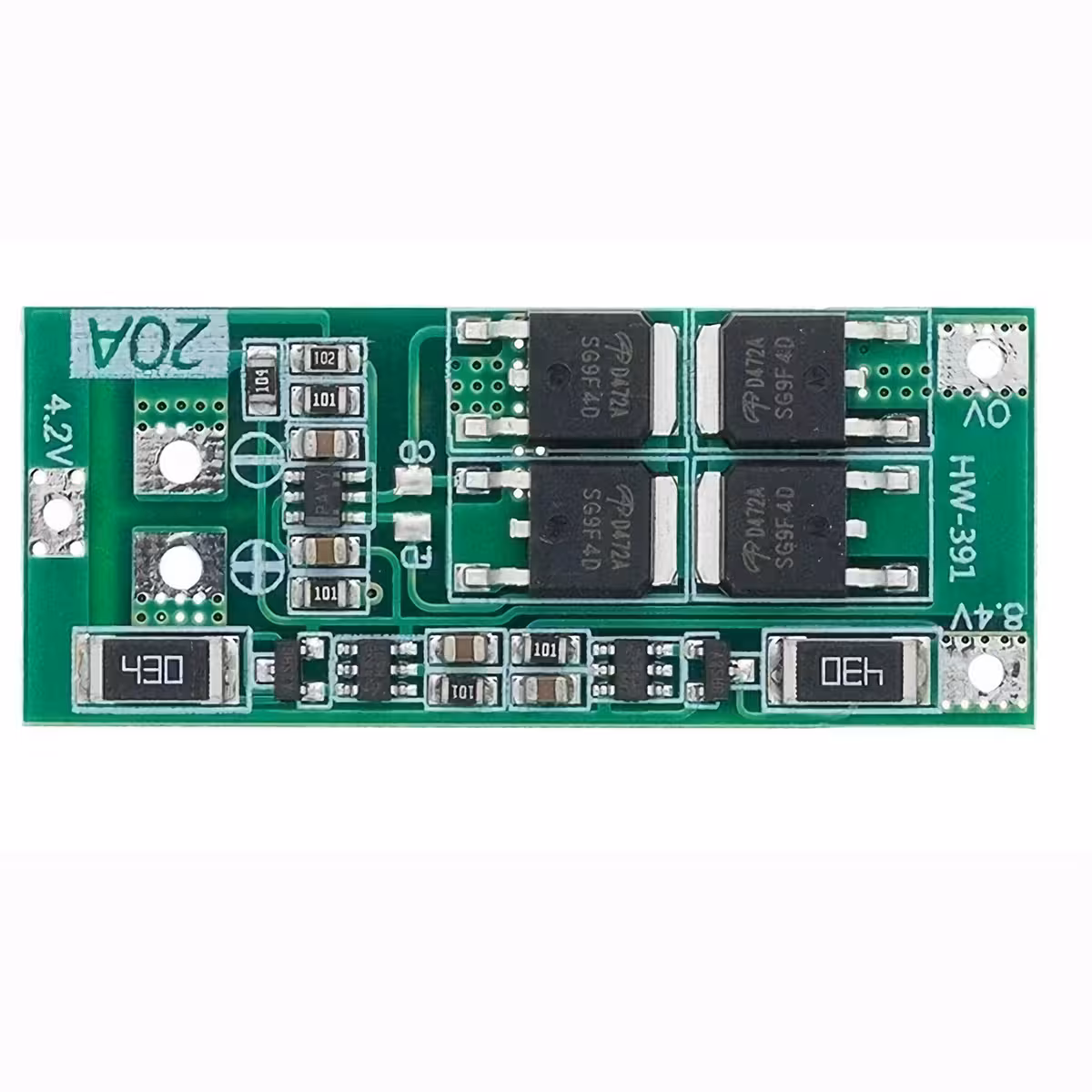

BMS 2S 20A s vyvažovaním pre Li-Ion batérie 7.4V (sada 2 kusy)
Všeobecný popis
Sada obsahuje 2 dosky BMS 2S 20A (menovité 7.4V / plné 8.4V) s funkciou vyvažovania, určené na ochranu a správu Li-Ion batériových balíkov (vrátane 18650 a 26650). Poskytuje kompletnú ochranu: prebitie, podbitie, nadprúd, skrat a automatické resetovanie. Kompaktné rozmery sú ideálne pre DIY projekty a prenosné zariadenia.
Hlavné výhody
Aktívne vyvažovanie — vyrovnáva napätia článkov počas nabíjania pre dlhšiu životnosť.
Kompletná ochrana — Over-Charge, Over-Discharge, Over-Current a Short-Circuit (resetovateľné).
Široká kompatibilita — podporuje 18650, 26650 a Li-Po články 3.7/4.2V.
Kompaktná konštrukcia — ideálne pre malé náradie, DIY projekty, power packy a mobilné systémy.

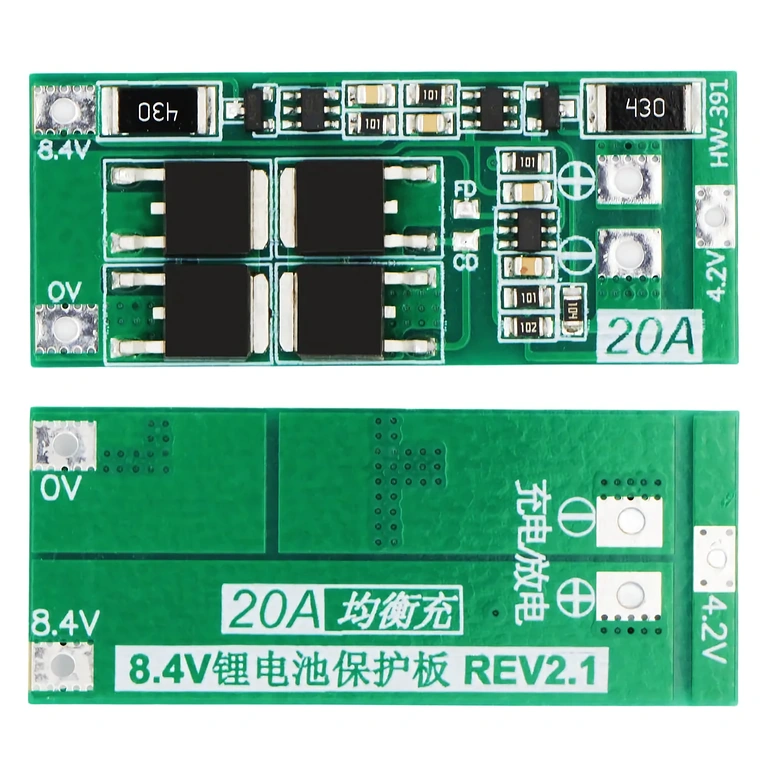

Jednoduché zapojenie — jasne označené body pripojenia: 0V, 4.2V, 8.4V a výstupné svorky +/−.

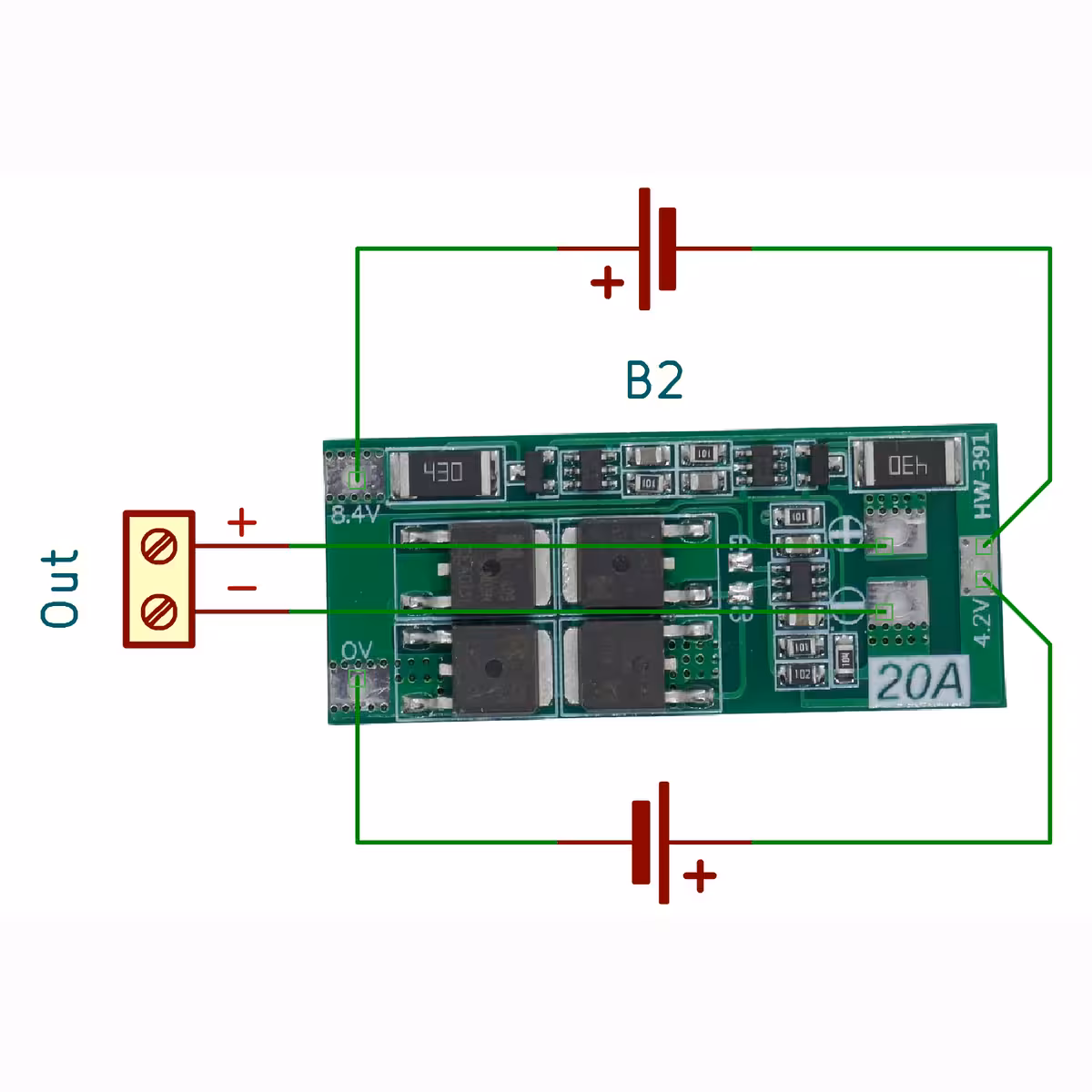

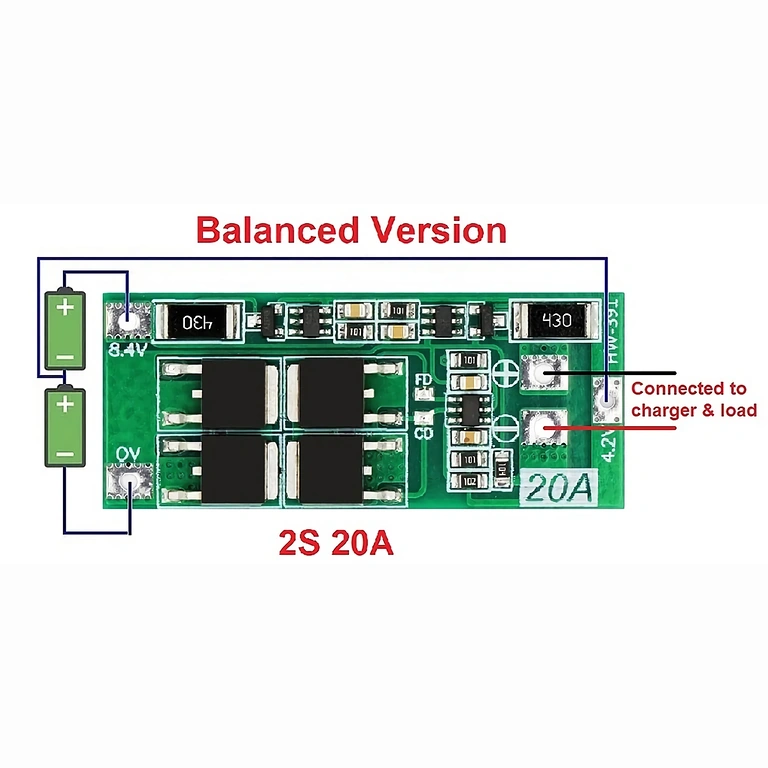

Správne zapojenie
Batérie pripojte nasledovne:
Článok 1: 0V (−) → 4.2V (+)
Článok 2: 4.2V (−) → 8.4V (+)
Konečný výstup je dostupný na svorkách + a − na doske.
Upozornenie: Pri prvom pripojení nabite batériu pre aktiváciu výstupu. Nemiešajte batérie s veľmi odlišnou kapacitou alebo vnútorným odporom.
Technické špecifikácie
Vlastnosť
Hodnota
Typ
BMS modul 2S s vyvažovaním
Menovité napätie
7.4V (2 × 3.7V)
Nabíjacie napätie
8.4V – 9.0V
Ochrana proti preťaženiu
> 4.3V
Ochrana proti podbitie
< 2.3–2.5V
Ochrana proti nadprúdu
25A
Odporúčaný trvalý prúd
20A (môže vyžadovať chladič)
Skrat
Áno, resetovateľný (~200ms)
Limit prúdu pri nabíjaní
10A
Rozmery

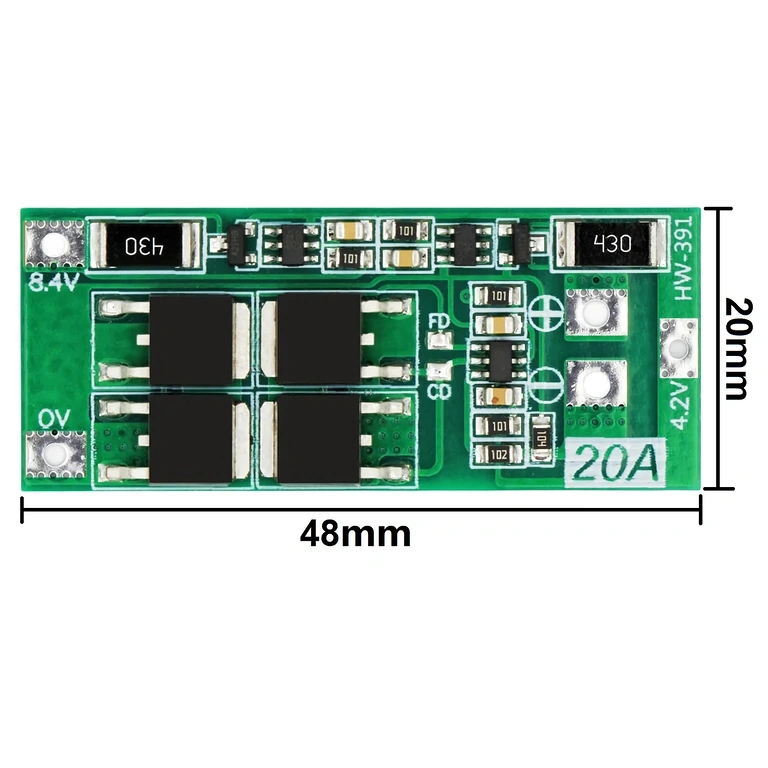

48 × 20 × 3.4 mm
Funkcia vyvažovania
Rezistor „430“ sa počas nabíjania zahrieva — normálne
Informácie o nabíjaní a používaní
Odporúčané nabíjacie napätie: 8.4–9.0V.
BMS automaticky limituje nabíjací prúd na 10A.
Pri vysokých záťažiach zabezpečte adekvátne chladenie alebo znížte prúd.
Ideálne pre aplikácie do 50W alebo rezistívne záťaže do 168W.
Kompatibilita a aplikácie
Vhodné pre:
Li-Ion batériové balíky 2S (DIY, panely, power packy)
Malé elektrické náradie a robotické projekty
Prenosné zariadenia a upravené systémy s 18650/26650/LiPo článkami
Bezpečnostné poznámky a osvedčené postupy
Nemiešajte nový článok so starým alebo degradovaným.
Dodržujte polaritu 0V / 4.2V / 8.4V podľa schémy.
Pri prvom pripojení nabite balík pre aktiváciu výstupu.
Obsah balenia

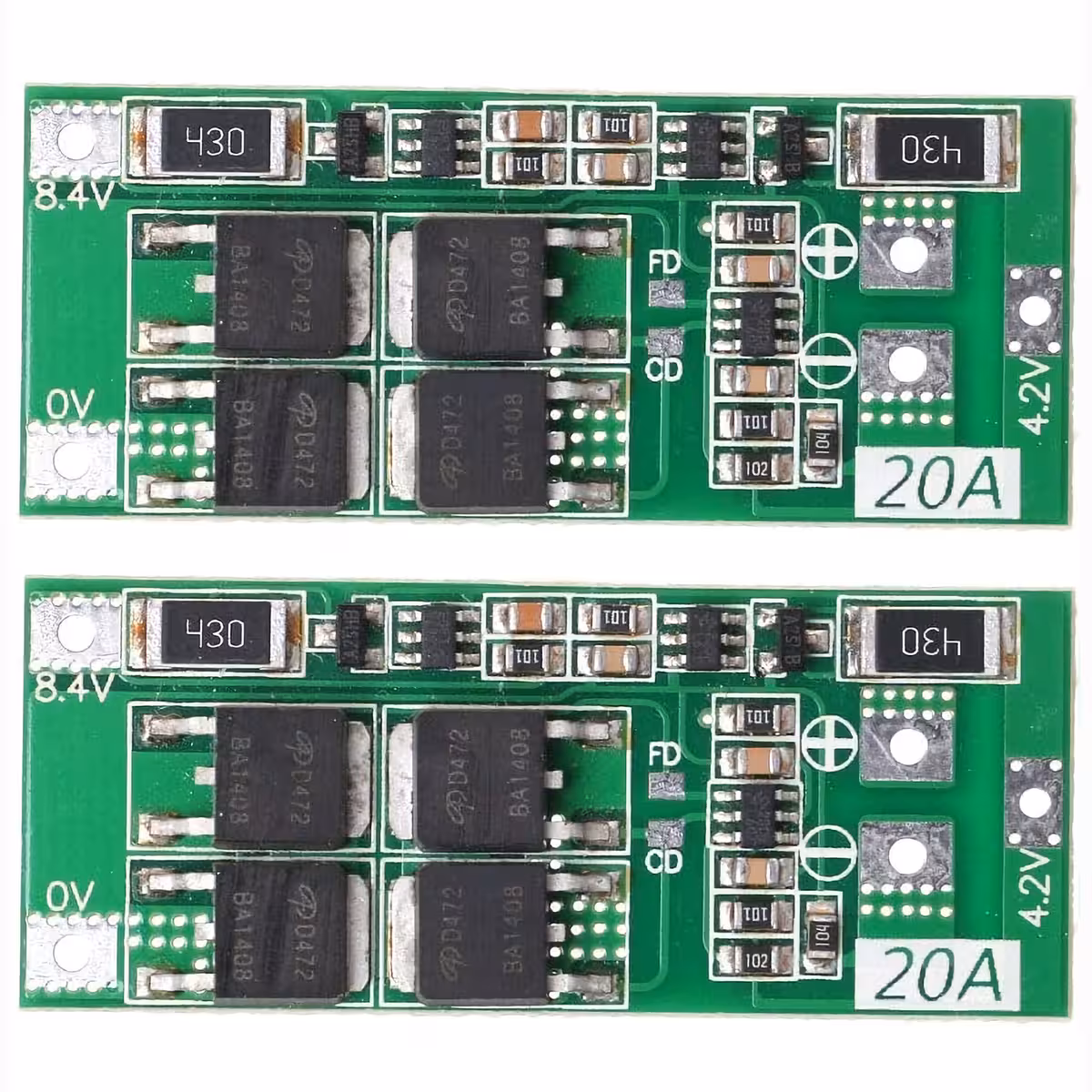

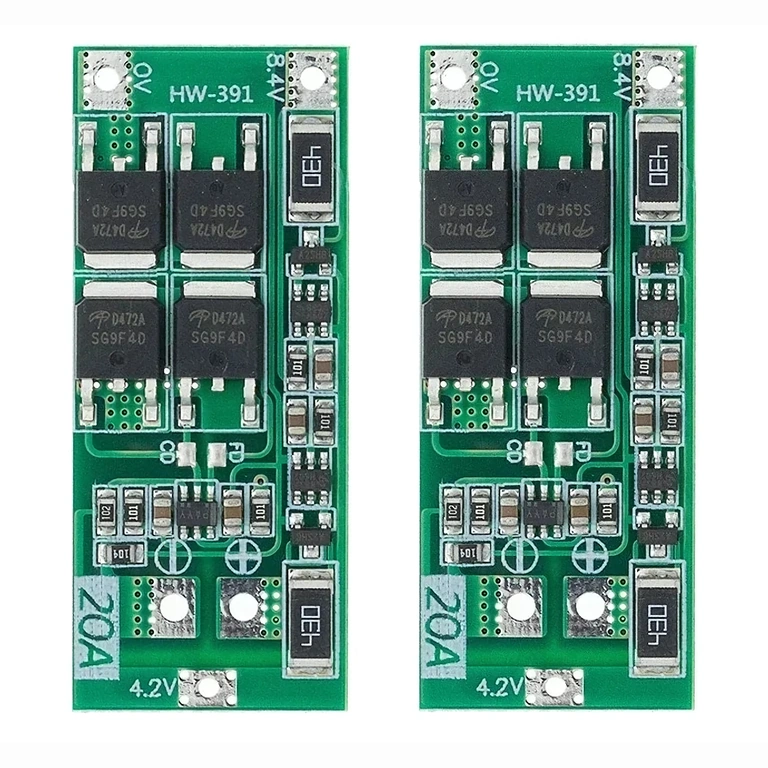

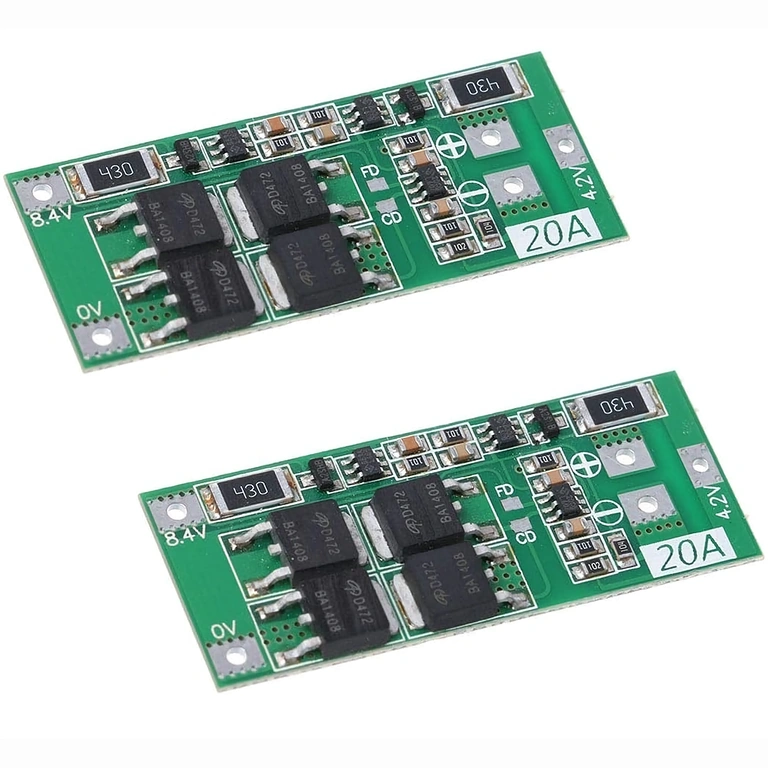

Sada 2 kusy × BMS 2S 20A — verzia s vyvažovaním (48×20×3.4mm), ideálne pre Li-Ion batérie 7.4V s pokročilou ochranou a vyvažovaním.
