Programovateľné Časové Relé 220V | Digitálny Časovač s Nastaviteľným Intervalom

Programovateľné časové relé s digitálnym časovačom a dvojitým LED displejom, ideálne pre automatizácie a presnú kontrolu časových intervalov v elektrických aplikáciách na 220V.

Technické špecifikácie:

Hlavné vlastnosti:

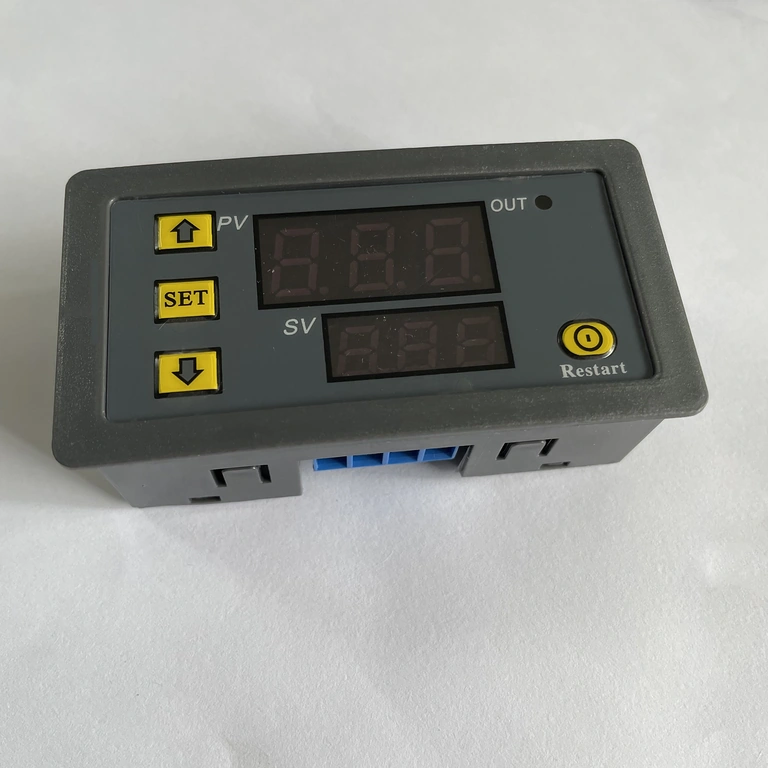

• Dvojitý LED displej pre nastavenie dvoch samostatných časových intervalov: T1 a T2
• Široký rozsah nastavenia časovania: sekundy, minúty alebo hodiny
• Flexibilné režimy prevádzky: delay (oneskorenie), timing (programovanie), loop (opakujúce sa slučky)
• Ukladá nastavené hodnoty aj po vypnutí napájania

Bežné aplikácie a príklady použitia:

• Pizza pece: kontrola trvania pečenia, zapínanie a vypínanie napájania v prednastavených intervaloch.
• Peletové kotly: automatizácia cyklov ventilátora a horáka pre efektívnu kontrolu spaľovania.
• Automatické osvetlenie v skleníkoch alebo akváriách: zapínanie a vypínanie v definovaných intervaloch pre úsporu energie.
• Priemyselné automatizácie: kontrola zariadení, ktoré vyžadujú prerušovanú prevádzku, ako čerpadlá, ventilátory alebo chladenie.

Dostupné režimy prevádzky:

• P1-0: po oneskorení T1 relé funguje
• P1-1: po oneskorení T1 relé nefunguje
• P1-2: po oneskorení T1 relé funguje; po T2 sa vypne
• P1-3: po oneskorení T1 relé nefunguje; po T2 funguje
• P1-4: opakujúce sa cykly ON/OFF (po T1 ON, po T2 OFF, opakuje sa)
• P1-5: opakujúce sa cykly OFF/ON (po T1 OFF, po T2 ON, opakuje sa)

Návod na použitie:

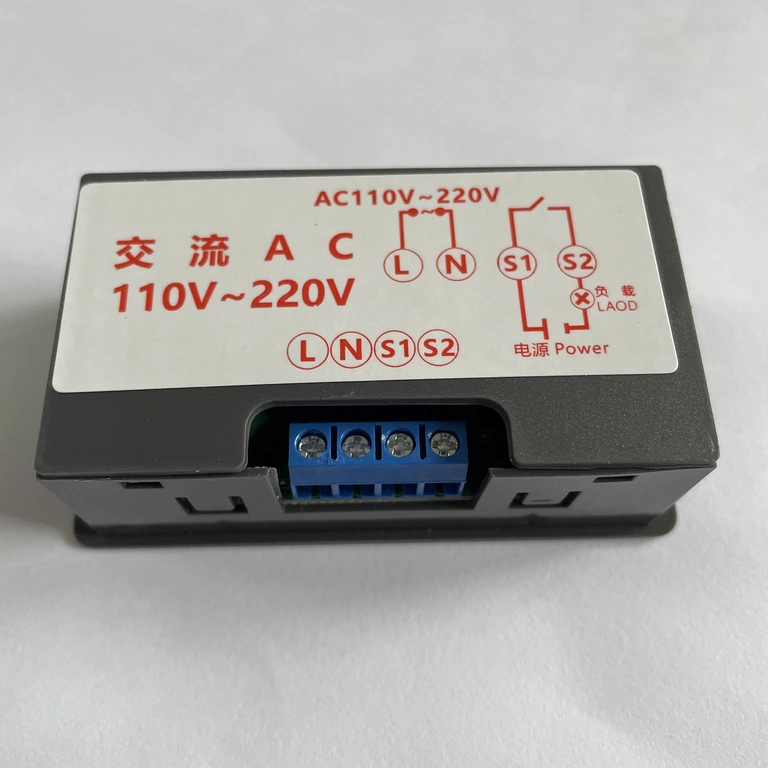

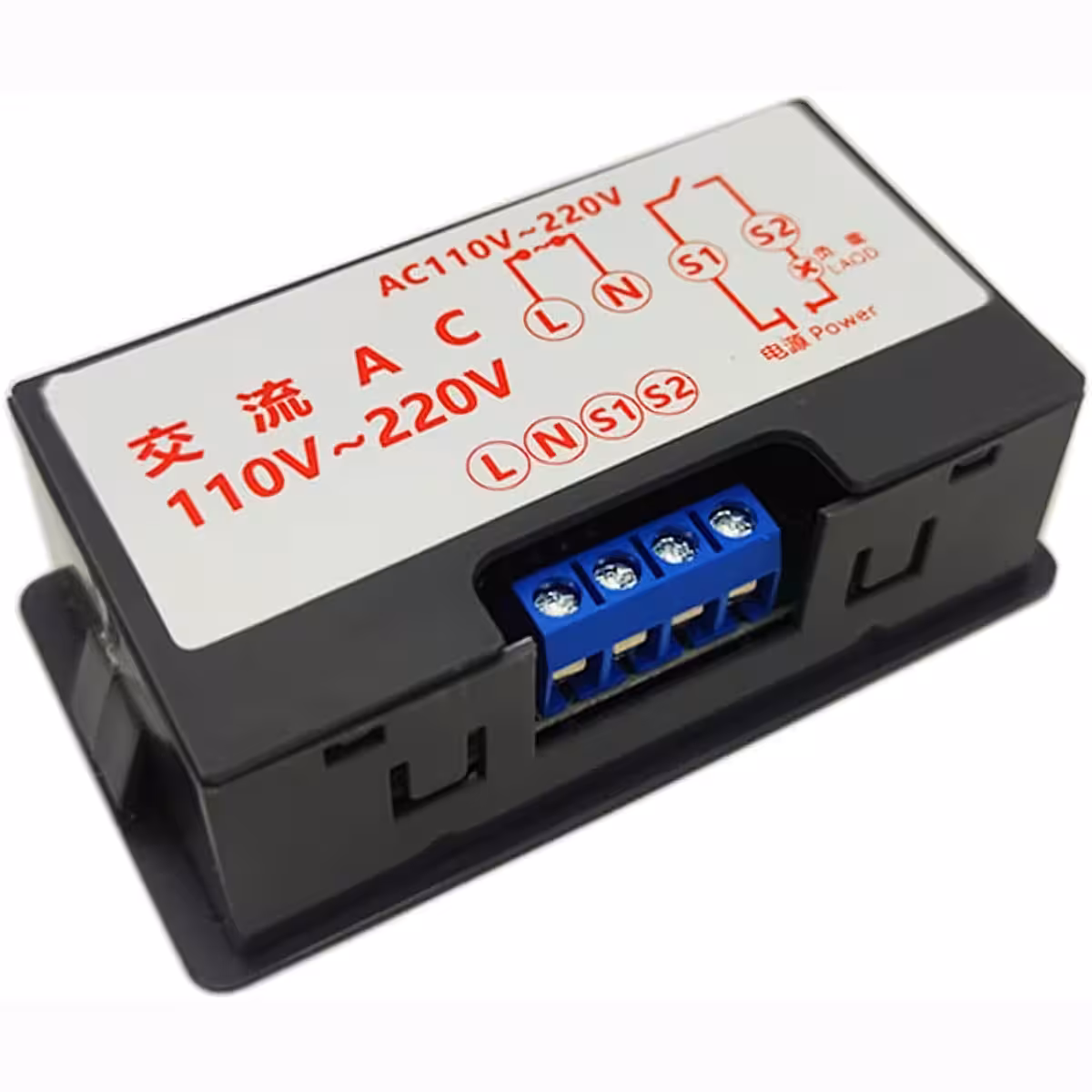

1. Pripojte modul podľa elektrického schématu na obrázkoch.
2. Napájajte modul AC 220V. Displej zobrazí predvolený čas T1.
3. Krátko stlačte tlačidlo SET pre vstup do režimu nastavenia času. Digitálne číslice budú blikať.
4. Pomocou tlačidiel + a – nastavte požadovanú hodnotu pre T1 (napr. dĺžka ON).
5. Stlačte SET pre prechod na T2 (napr. dĺžka OFF) a nastavte požadovanú hodnotu.
6. Stlačte SET pre uloženie nastavení alebo počkajte na automatické uloženie.
7. Dlho stlačte tlačidlo SET pre vstup do menu nastavenia parametrov.
8. Nastavte P0 pre jednotky času:
   • P0=0 – sekundy
   • P0=1 – minúty
   • P0=2 – hodiny
9. Krátko stlačte SET pre prepnutie na P1 a nastavte režim prevádzky:
   • P1=0 až P1=5 (podľa popisu režimov vyššie)
10. Krátko stlačte SET pre uloženie a ukončenie menu nastavení.

Príklad bežného nastavenia (opakujúci sa cyklus ON/OFF):

Ak chcete, aby relé fungovalo 30 sekúnd a potom bolo vypnuté 60 sekúnd, opakovane, postupujte podľa týchto krokov:

1. Pripojte modul a napájajte ho podľa pokynov.
2. Nastavte T1 na 30 (sekúnd) – doba, kedy relé je aktívne.
3. Nastavte T2 na 60 (sekúnd) – doba, kedy relé je vypnuté.
4. Nastavte P0 na 0 (jednotky v sekundách).
5. Nastavte P1 na 4 (režim opakujúceho sa cyklu ON/OFF).
6. Uložte nastavenia a nechajte modul automaticky pracovať podľa tohto cyklu.
