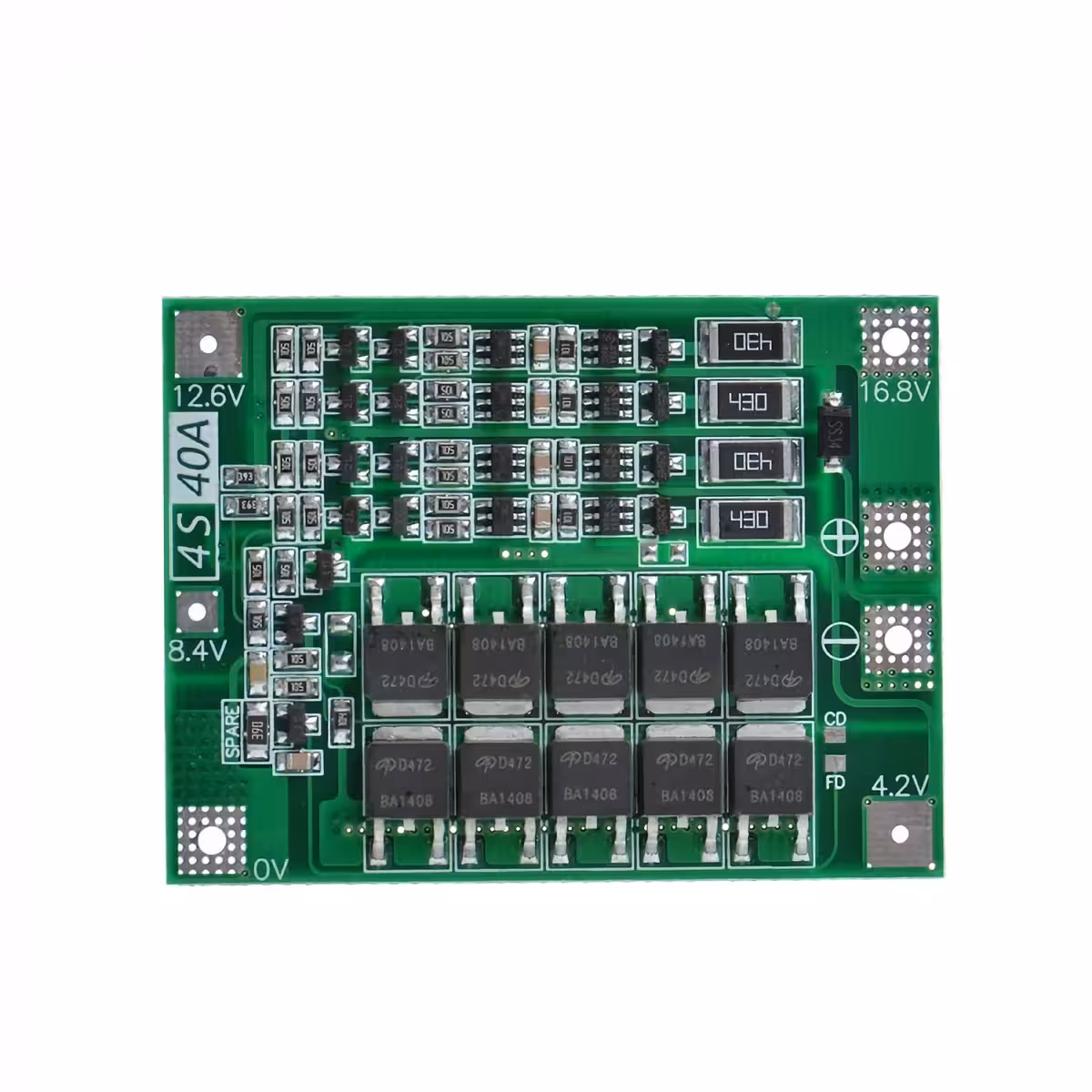

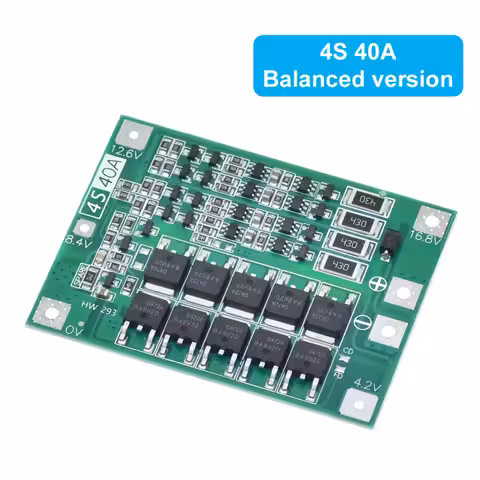

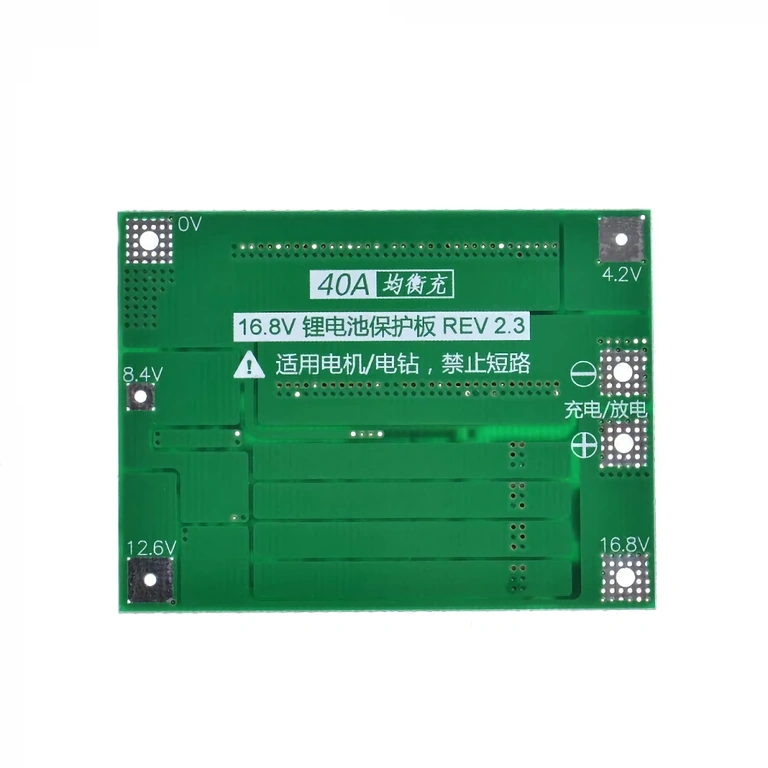

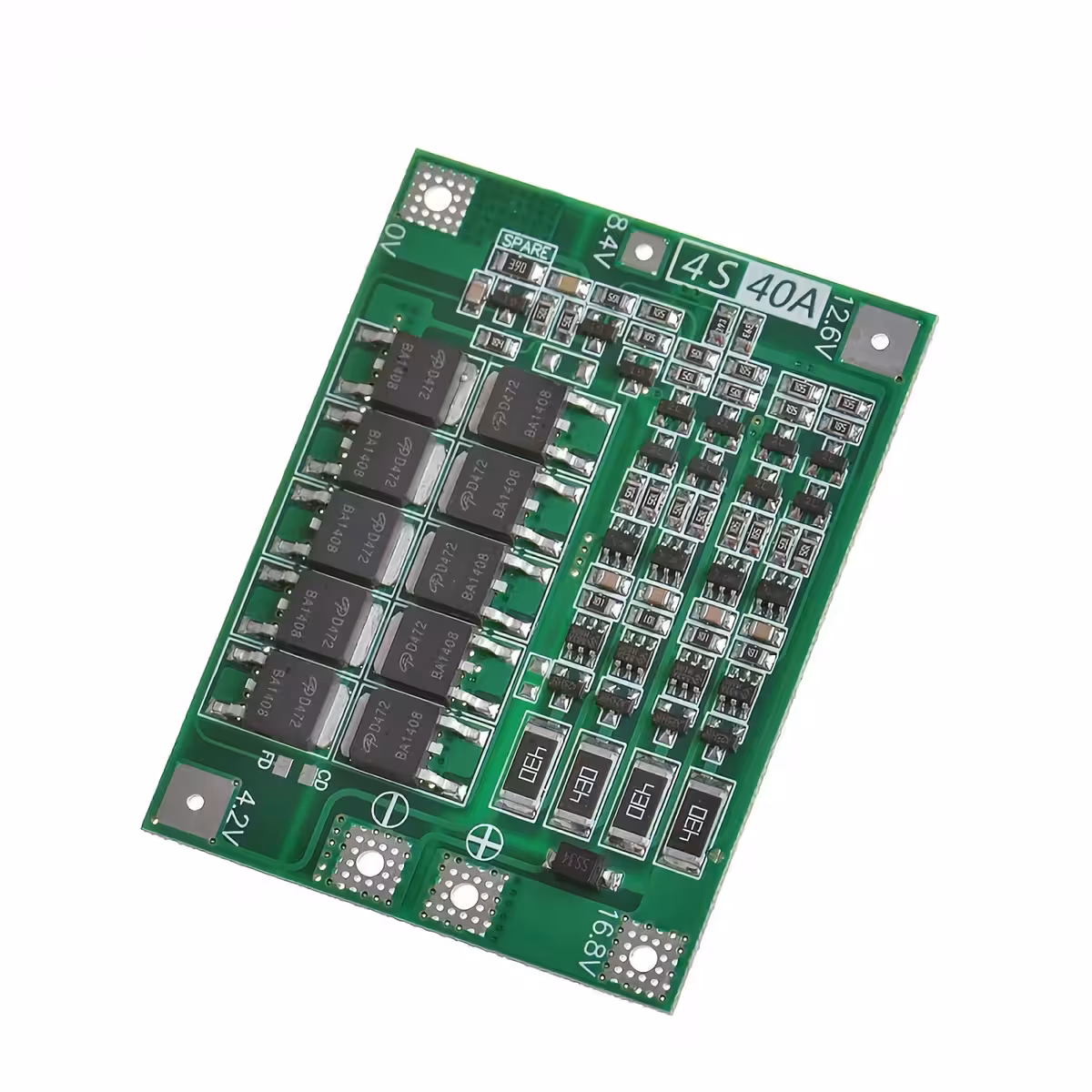

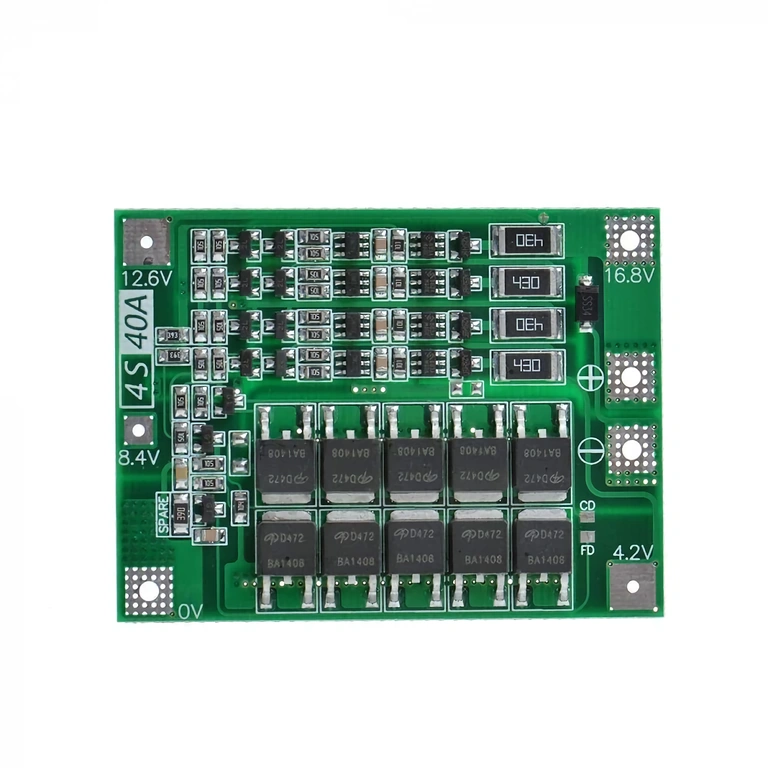

BMS modul ochrany nabíjania/vybíjania 4S – 4 články 18650 Li-Ion 40A
BMS modul 4S 40A zabezpečuje kompletnú ochranu balíkov Li-Ion batérií 18650, zložených zo 4 článkov v sérii (14,8V). Je ideálny pre aplikácie ako vŕtačky, elektrické skrutkovače, drony, robotické vysávače, RC autíčka alebo iné zariadenia napájané 14,8V batériami.
Funkcie a výhody
- Ochrana proti preťaženiu a podvybitiu
- Obmedzenie prúdu vybíjania (40A kontinuálne, 70A krátkodobo)
- Ochrana proti skratom a nadprúdu
- Funkcia aktívneho vyrovnávania medzi článkami – rovnomerné nabíjanie
- Individuálny kontrolér pre každý článok
- Vysoký výkon a spoľahlivosť pre náročné aplikácie
Spôsob fungovania
Každý článok je monitorovaný samostatne. Ak rozdiel napätia medzi článkami presiahne 0,1V, prúd najviac nabitého článku je presmerovaný cez rezistor, čím sa vyrovná celý balík. Vďaka tomu dosahujú všetky články 4,2V pri nabíjaní a 3,2V pri vybíjaní, čo predlžuje životnosť batérií.
Technické špecifikácie BMS 4S 40A
| Vstupné napätie | 16,8V – 18,1V DC |
|---|---|
| Maximálny nabíjací prúd | 20A (kontinuálne) |
| Maximálny vybíjací prúd | 40A (kontinuálne), 70A (krátkodobo) |
| Maximálne napätie na článok | 4,2V ± 0,03V |
| Minimálne napätie na článok | 3,2V ± 0,1V |
| Počet MOSFET | 10 |
| Vyrovnávací prúd | 100 mA pri 4,2V |
| Integrované ochrany | skrat, nadprúd, vyrovnávanie |
| Rozmery | 60 × 45 × 3,4 mm |
Odporúčané použitia
- Elektrické skrutkovače a vŕtačky
- Robotické vysávače, drony
- RC autíčka, hoverboardy
- DIY projekty s 14,8V Li-Ion batériami

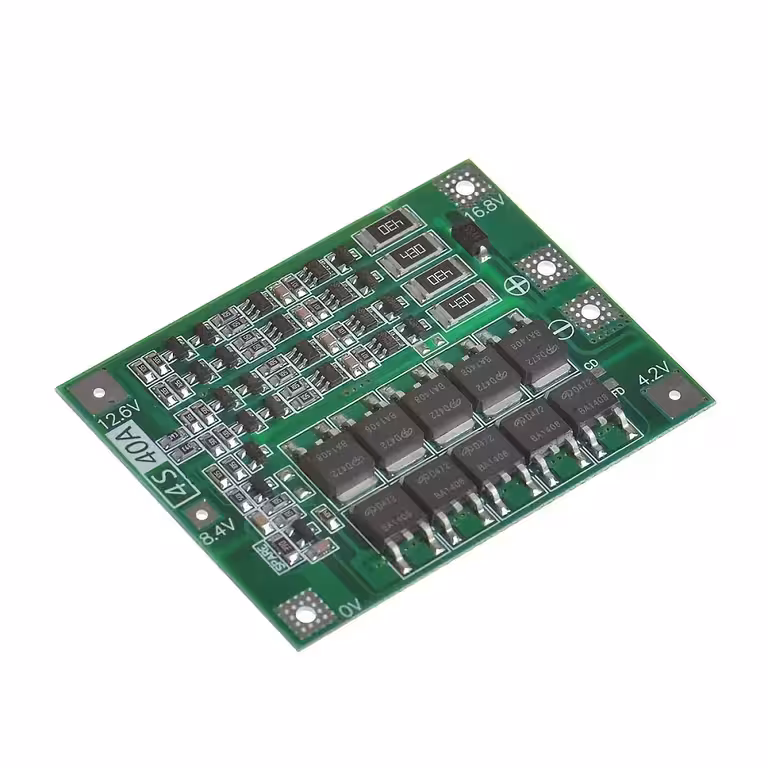

Foto galéria – BMS modul 4S 40A
