ČASOVÉ ŠTAFETY programovateľné režim časovania 220V digitálny časovač TIMER

Technické údaje:

Časový rozsah: 0-999s, 0-999m, 0-999h Napájacie
napätie: AC 220V Prevádzkový
prúd: 10A (maximum)
Výkon: 1500W (maximum)
Rozmer: 79 x 26 x 43mm / 2.99 „x 1.02 ″“
rozmer otvoru x diera : 72 x 40 mm / 2,83″ x 1,57″

Charakteristika:

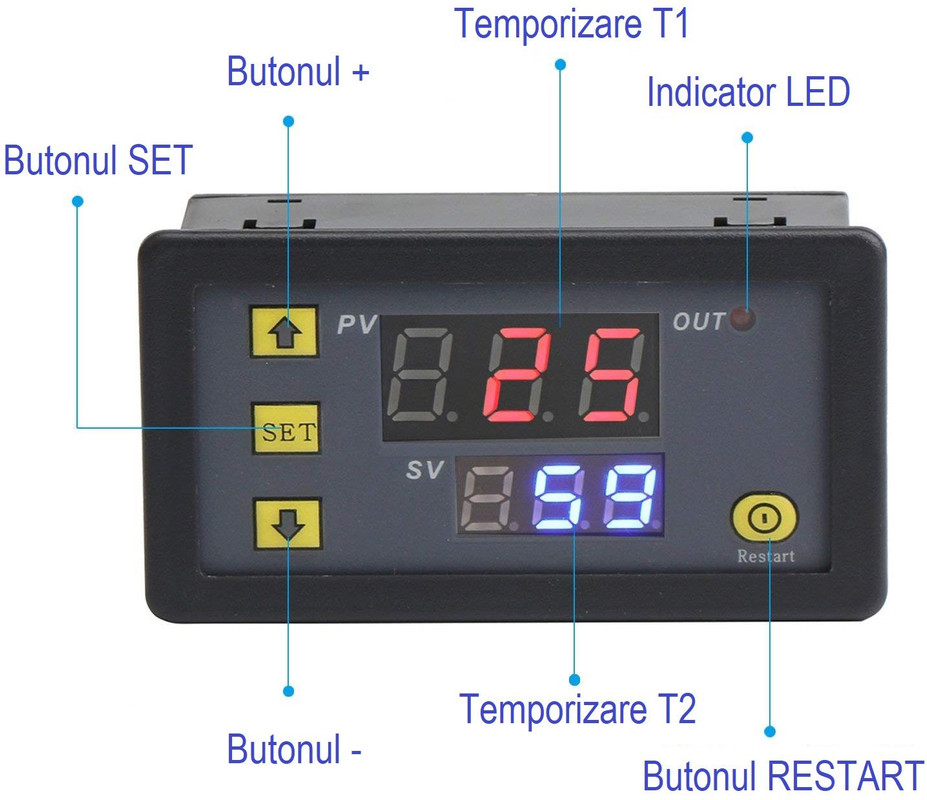

1. Dvojitá LED obrazovka: možno nastaviť dve rôzne hodnoty: oneskorenie T1 a oneskorenie T2
2. Rozsah nastavenia: 0 – 999 s; 0 – 999 min; 0 – 999h
3. Prevádzkové režimy: oneskorenie, časovanie, slučka
4. Udržiava nastavené hodnoty po výpadku napájania (napätie)

Inštrukcie na používanie:

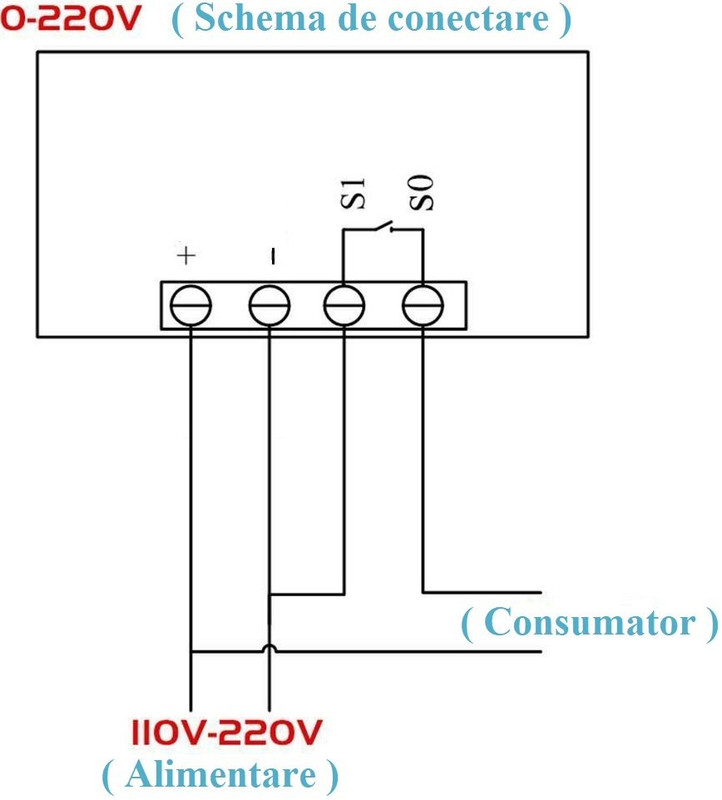

1. Pripojte modul podľa schémy na obrázkoch.

2. Po zapnutí napájania vstúpite do predvoleného rozhrania: existujú dve sady času na nastavenie používateľa. Krátko stlačte tlačidlo „set“ pre vstup do režimu nastavenia času. V tomto bode bude digitálna trubica blikať. Prejdite na „+“ „-“ Nastavte čas na T1; Opätovným stlačením tlačidla „set“ nastavíte čas na T2; Po nastavení stlačte „set“ pre uloženie nastavení Údaje nastavte znova alebo počkajte, kým systém údaje automaticky uloží.

3. Dlho stlačte tlačidlo „set“, vstúpte do rozhrania nastavenia parametrov, predvolená hodnota je 0, môžete nastaviť P0 P0 – s „+“ „-“ P0-0 znamená, že časový interval je v sekundách P0-1 znamená, že čas intervalu je v minútach P0-2 označuje, že časový interval je v hodinách

Nastavenie P0 je dokončené, krátkym stlačením tlačidla „set“ prepnete na P1, rovnakým spôsobom nastavíte P1 (P0: časový interval P1: pracovný režim)

Modul P1-0: po oneskorení času T1 bude relé pracovať (časovanie T1)
Modul P1-1: po oneskorení času T1 relé nebude fungovať (časovanie T1)
Modul P1-2: po oneskorení čas T1, relé bude pracovať T1); po oneskorení T2 relé nebude fungovať (časovanie T2),
režim P1-3 sa ukončí: po uplynutí času oneskorenia T1 relé nebude fungovať (časovanie T1); po oneskorení času T2 bude relé pracovať (časovanie T2),
režim P1-4 sa ukončí: po oneskorení času T1 bude relé pracovať (časovanie T1); po oneskorení času T2 relé nebude fungovať (časovanie T2), cyklus sa opakuje
Režim P1-5: po časovom oneskorení T1 relé nebude fungovať (časovanie T1); po uplynutí časového oneskorenia T2 bude relé pracovať (časovanie T2), cyklus sa opakuje

Po nastavení znova stlačte „set“ pre uloženie údajov alebo počkajte, kým systém údaje automaticky uloží.
