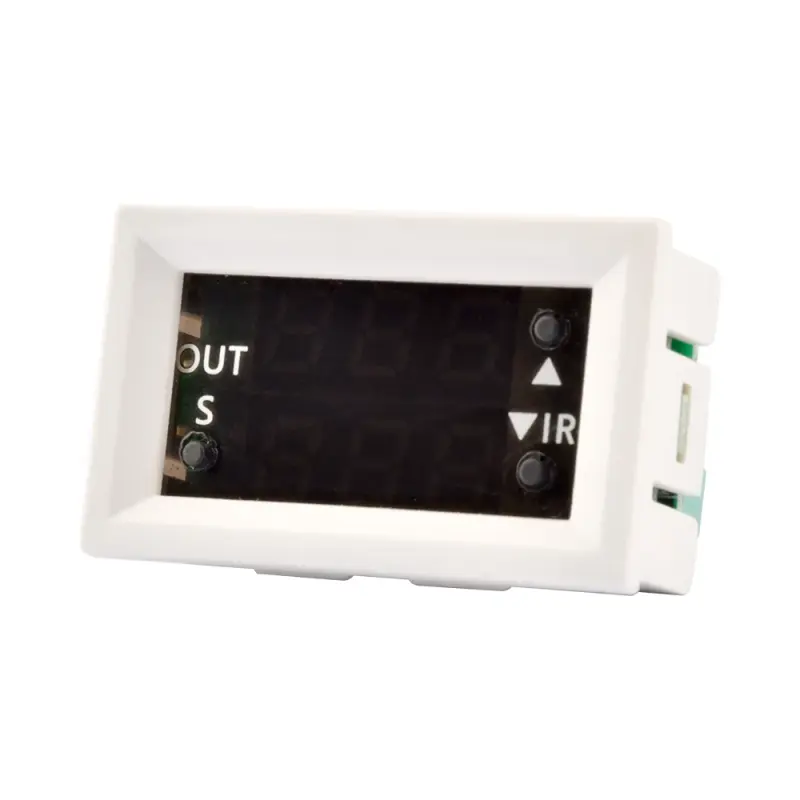

– Dvojitá LED obrazovka: možno nastaviť dve rôzne hodnoty: Čas 1 a Čas 2
– Čas 1 aj čas 2 je možné nastaviť individuálne v sekundách, minútach alebo hodinách
– Rozsah nastavenia: 0 – 999 sekúnd; 0 – 999 min; 0 – 999h
– Prevádzkové režimy: oneskorenie, časovanie, slučka
– Udržiava nastavené hodnoty po prerušení napájania (napätia)

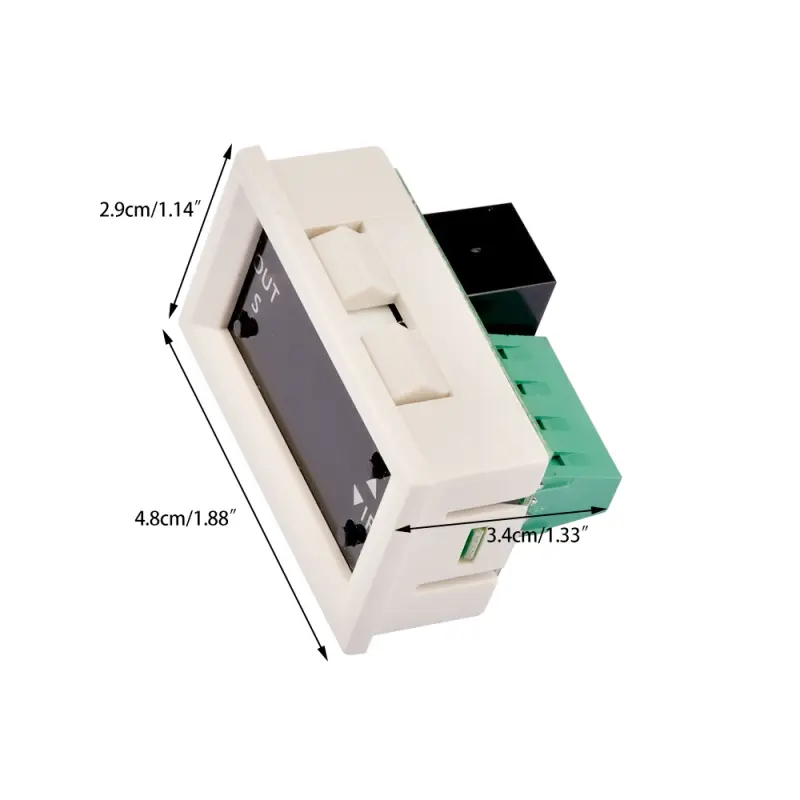

– Rozmery produktu: 47,6×28,6×33,2 mm
– Inštalačné rozmery: 45×26,1 mm (otvor, v ktorom je bude namontovaný)
– Napätie: 12V

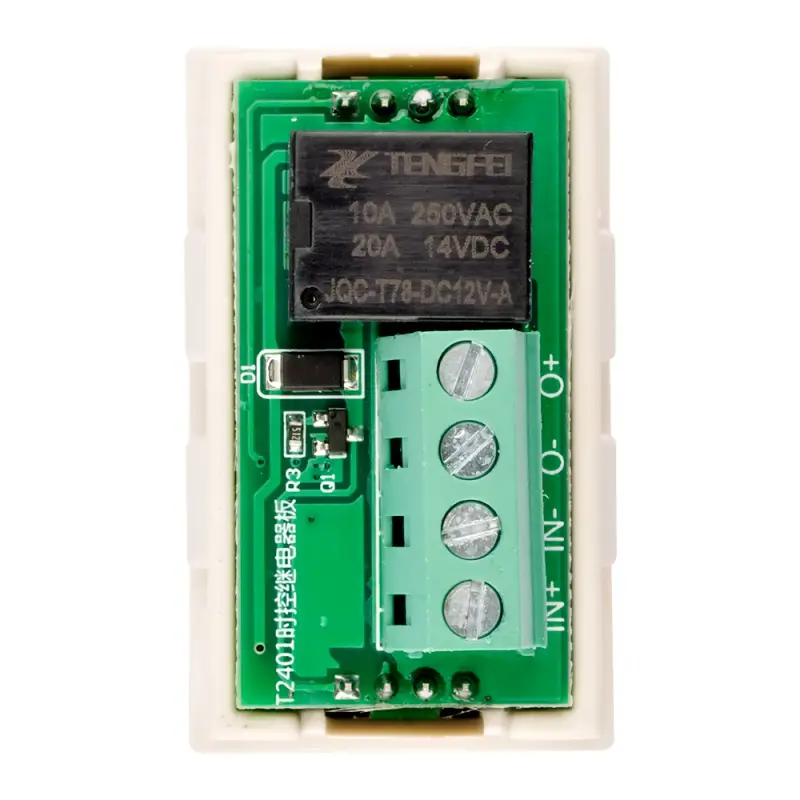

– Relé: 20A
Kroky programovania:
1. Stlačte a podržte tlačidlo „S“ na 6 sekúnd, aby ste vstúpili do rozhrania nastavenia parametrov
2. Kliknutím na „△“ alebo „▽“ upravte hodnotu parametra; Kliknutím na tlačidlo „S“ zmeníte hodnotu.

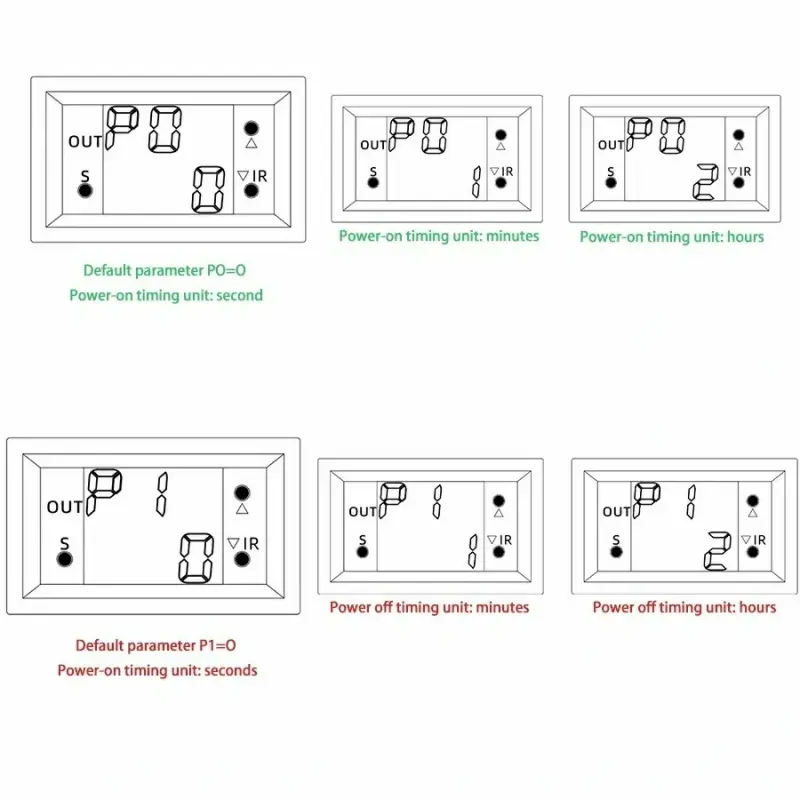

3. Význam P0: časová jednotka pre čas 1 (zelená):
P0-0 – sekundy
P0-1 – minúty
P0-2 – hodiny
4. Význam P1: časová jednotka pre čas 2 (červená):
P1-0 – sekundy
P1-1 – minúty
P1-2 – hodiny

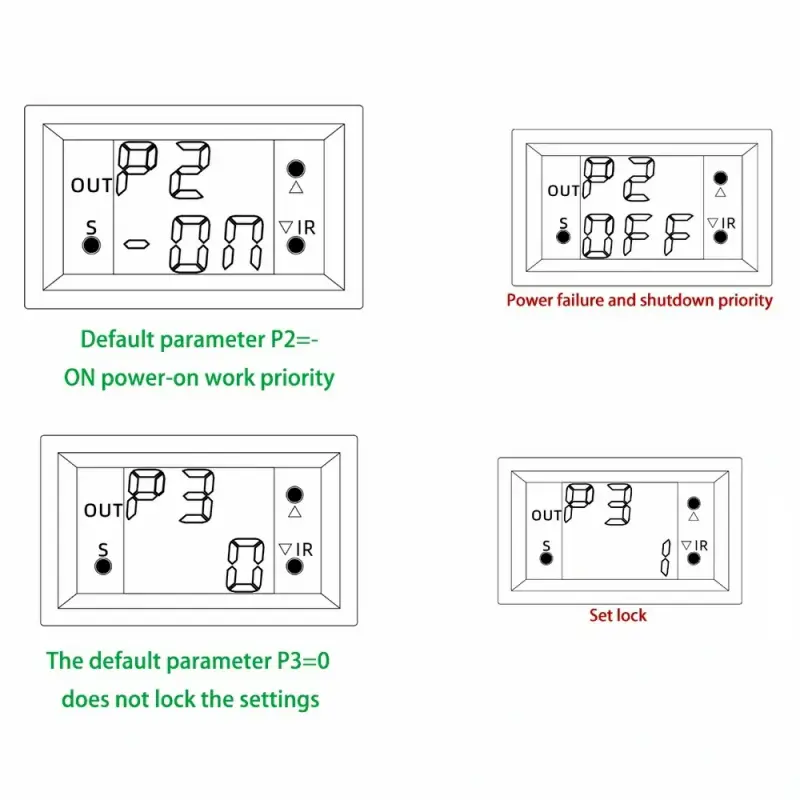

5. Význam P2: priorita zapnuté-vypnuté
P2 -zapnuté – priorita
štartu P2 -vypnuté – priorita zastavenia
6. Význam parametra P3: nastavenie zámku
P3-0 – odomknutie
P3-1 – zamknuté
7 Stlačte dvakrát tlačidlo „S“ pre vstup do rozhrania nastavenia časových parametrov:
Zelený displej – čas 1
Červený displej – čas 2
Príklady použitia:
– Nastavenie odloženého štartu (po akom čase zapnúť napájanie):
Predpokladáme, že spustenie musí byť oneskorené o 6 sekúnd. Nastavili sme P1-0, zelený displej je nastavený na 000 a červený displej je nastavený na 006.

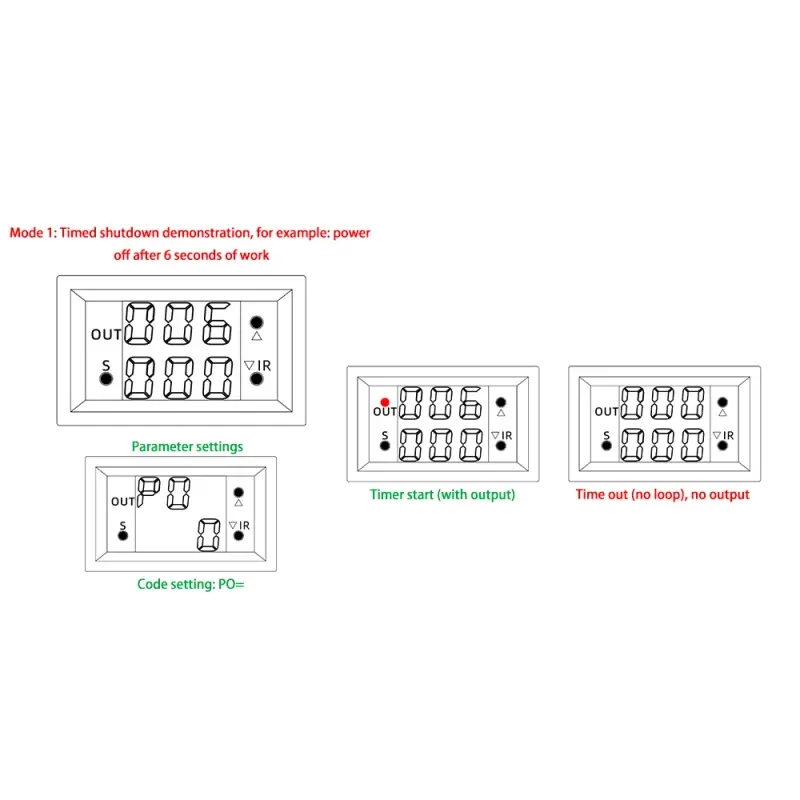

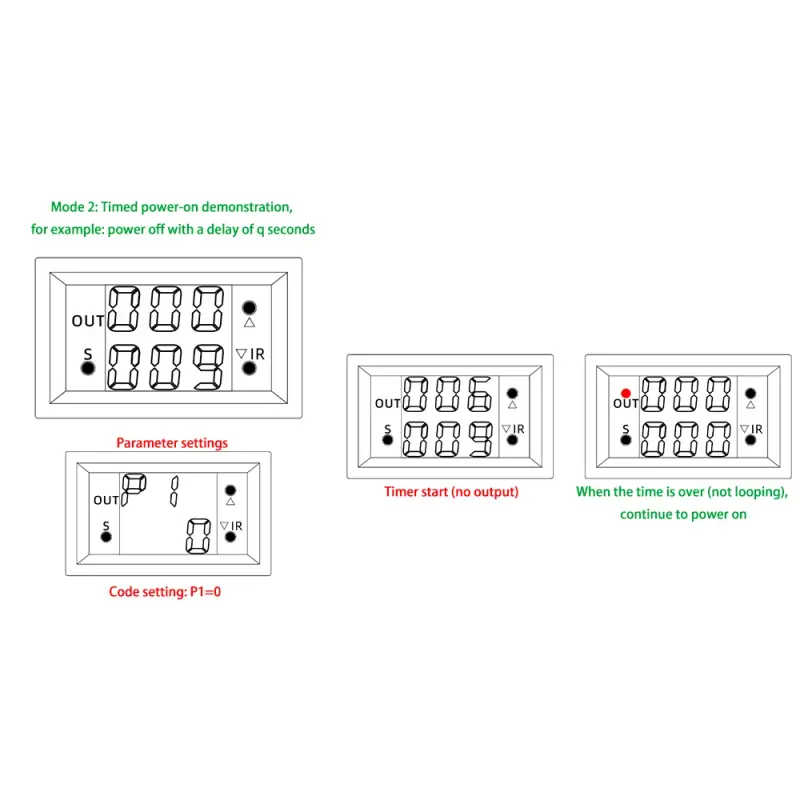

– Nastavenie oneskoreného vypnutia (ako dlho časovač čaká pred vypnutím napájania):
Predpokladáme, že vypnutie musí byť oneskorené o 5 sekúnd. Nastavili sme P0-0, zelený displej je nastavený na 005 a červený displej je nastavený na 000.

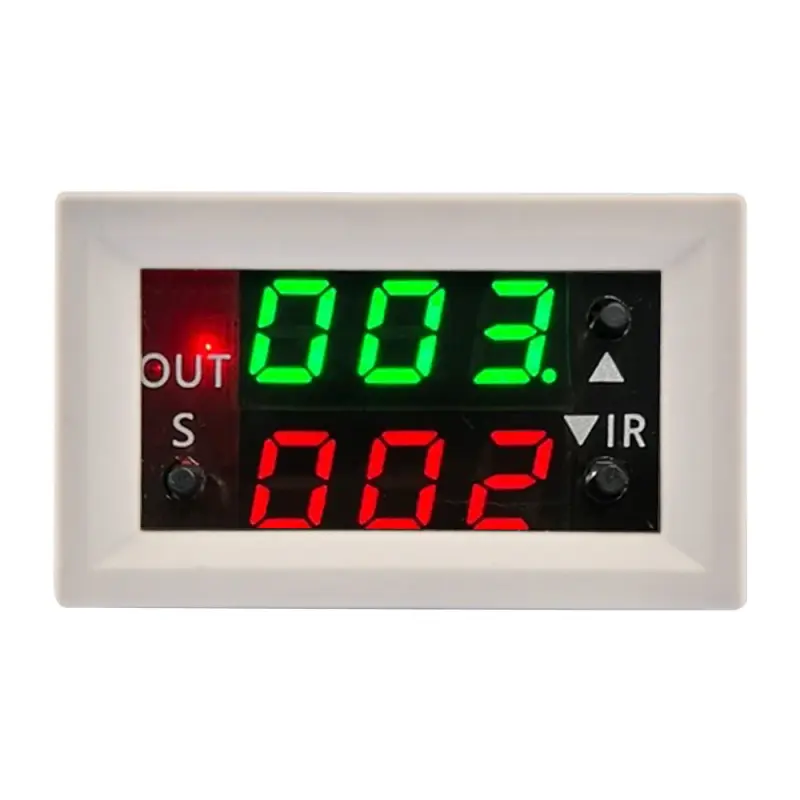

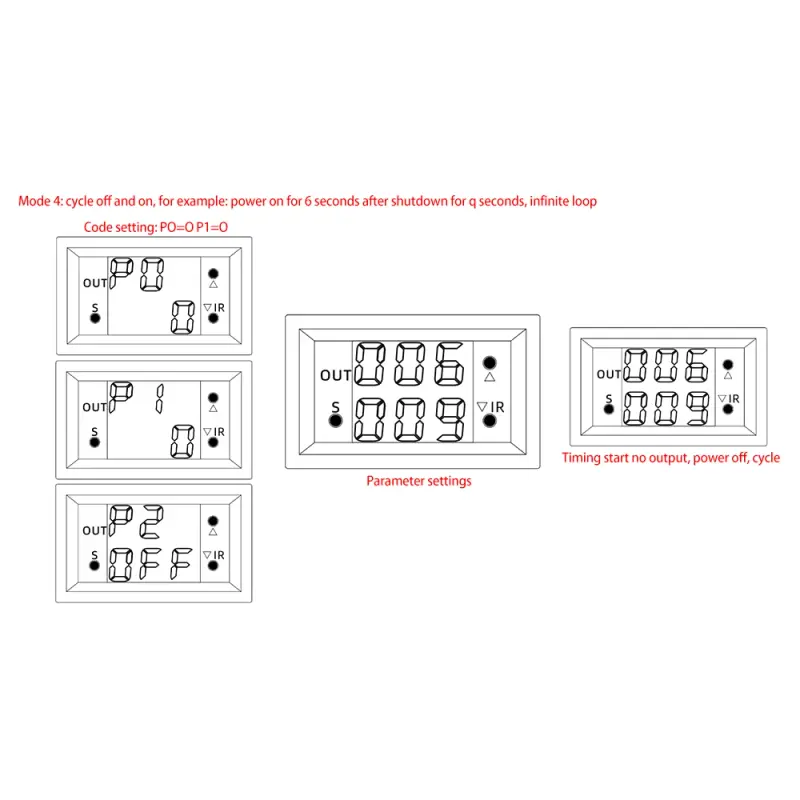

– Nekonečný cyklus: Predpokladáme, že je potrebný nekonečný cyklus prevádzky 3 sekundy s prestávkou 2 sekundy. Nastavíme tieto parametre: P0-0, P1-0, P2 – ON, Zelený displej 003, červený displej 002.
